Plattenrichter/Türheber Portman XXL Trgf.max.200kg CARRYMATE®

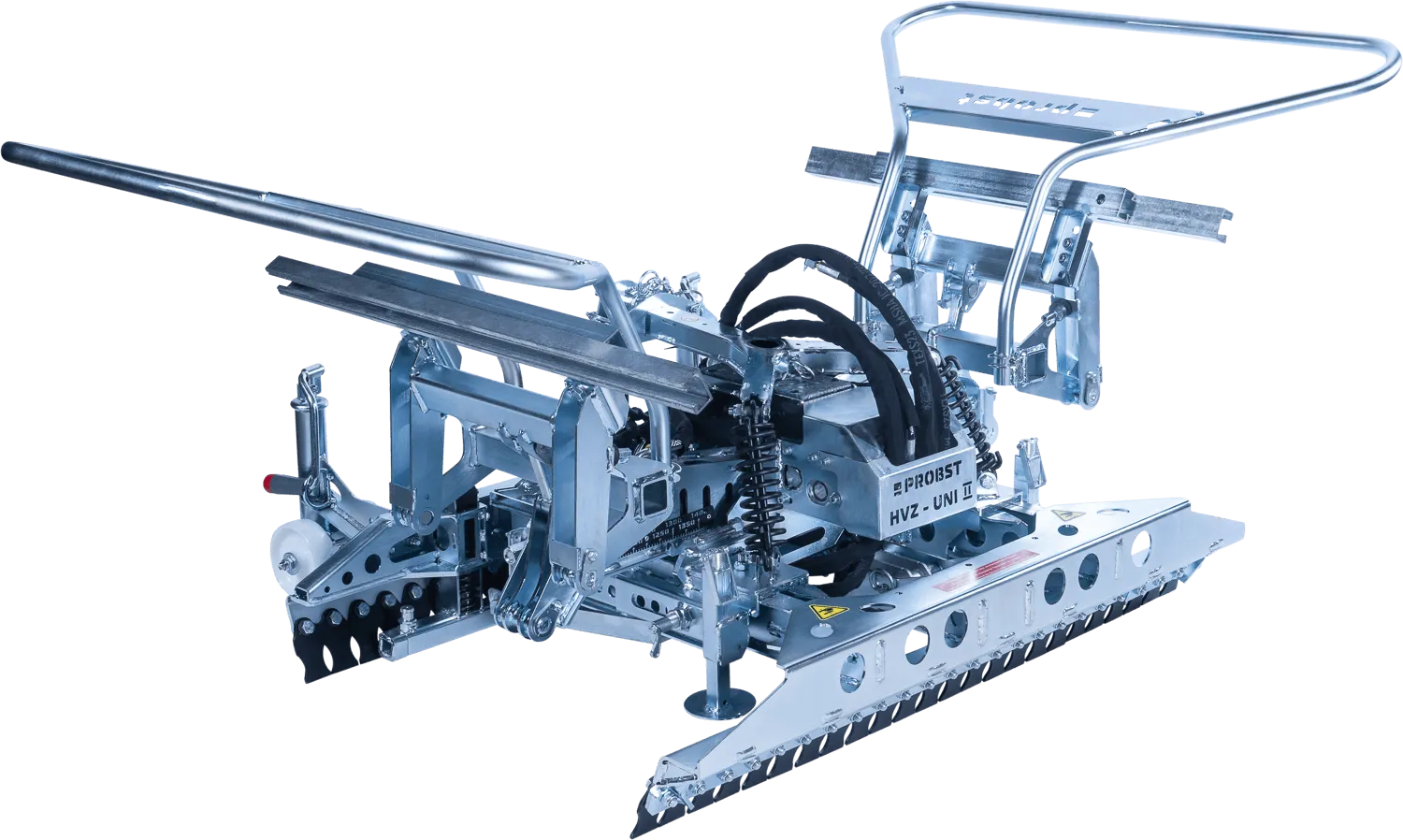

Die HVZ-UNI-II ist noch vielfältiger in der Anwendung, noch robuster in der Ausführung, noch einfacher und leichter auf die Pflastersteinlagen einstellbar. Geeignet zum Betrieb an VM-X/301/203/204, sowie an allen anderen geeigneten Trägergeräten, die zwei getrennte hydraulische Steuerkreise zum Betrieb der Zange aufweisen. Haupt- und Nebenspannung werden direkt vom Trägergerät aus gesteuert. Verfügt über eine optimierte Seitenspannung, die schneller arbeitet und so eine höhere Verlegeleistung ermöglicht.

Abmessungen 260 x 210 mm Tragfähigkeit WLL 100 kg bei -0,5 bar

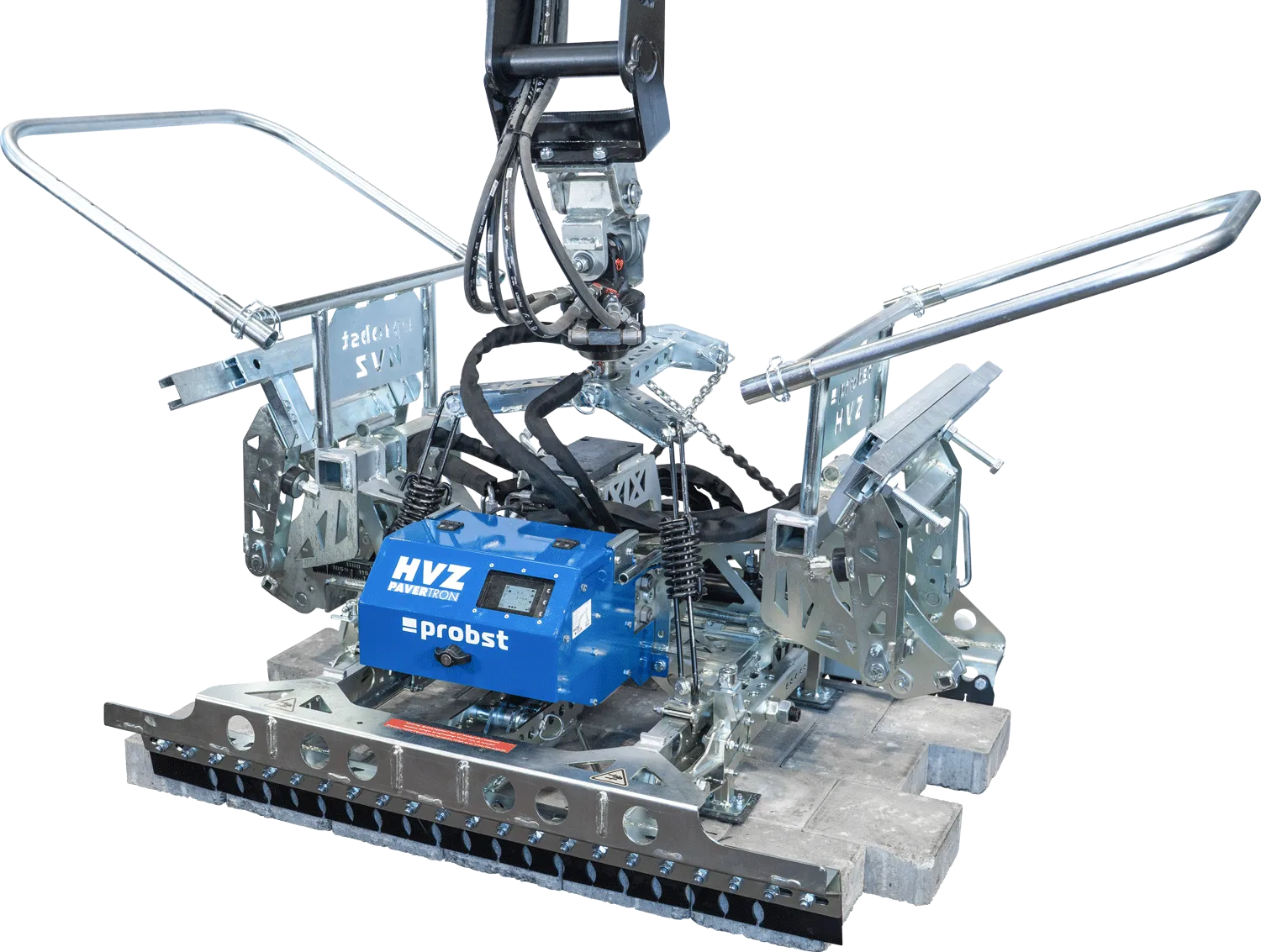

Die schnellste Verlegezange der Welt Die HVZ-PAVERTRON ist die weltweit erste elektro-hydraulische Pflasterverlegezange für den Bagger­anbau (ab 2,5 Tonnen). Schneller, flexibler und intelligenter – entwickelt für Profis, um den Verlegeprozess noch effektiver zu machen. Eine Investition, die sich in kürzester Zeit auszahlt. Bis zu 700 m² pro Tag: Die HVZ-PAVERTRON bringt Ihren Verlegeprozess auf ein neues Tempo. Dank des Speed-Programms und der Booster-Funktion werden die Zykluszeiten drastisch reduziert. Das Ergebnis? Maximale Produktivität bei jeder Verlegung. Ein weiteres Highlight ist das patentierte Kalibrierprogramm. Es passt die Zange an das Trägergerät an – um die maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen. Elektro-hydraulische Steuerung: Geschwindigkeit neu definiert Die elektro-hydraulische Steuerung der HVZ-PAVERTRON sorgt für eine nie dagewesene Geschwindigkeit und Präzision. Während der Antrieb hydraulisch bleibt, übernimmt die elektronische Steuerung die „Intelligenz“ des Systems. Dank der 10 Programme, sind Sie bestens auf jede Herausforderung vorbereitet. Das Standard-Programm beschreibt den Standardablauf eines vollen Verlegezyklus. Mit dem Standard Programm und der mechanischen Booster-Funktion reduziert sich ein voller Zangenablauf auf nur 4,5 Sekunden. Das macht die HVZ-PAVERTRON zur schnellsten Baggeranbauzange der Welt. So pflastern Sie bei guter Baustellenorganisation bis zu 700 m². Die Programmauswahl erfolgt direkt an der Zange über das intuitive Farbdisplay oder mit der optionalen Fernbedienung bequem aus der Kabine heraus. Im Lieferumfang der HVZ-PAVERTRON ist ein 4 Ah / 18V Akku von Makita enthalten. Mit einer Akkuladung erreicht die Zange bis zu ca. 560 Verlegezyklen. Mit einem optionalen Adapter (separat erhältlich, wird von Probst nicht angeboten) sind auch Akkus anderer Hersteller wie Bosch, CAS, Dewalt oder Milwaukee nutzbar.   Robust, langlebig und sicher Auf der Baustelle zählt Robustheit und Zuverlässigkeit – und genau dafür wurde die HVZ-PAVERTRON entwickelt. Ihre optimierte Konstruktion spart Gewicht, ohne an Stabilität einzubüßen. Für maximale Sicherheit im Einsatz zeigt eine Signallampe verschiedene Zustände der Zange an. So weiß der Fahrer unter anderem, dass die Steinlage sicher gegriffen wurde. Klappbare Handgriffe erleichtern das Anlegen an engen Stellen wie Hauswänden – und das ohne zeitaufwendige Demontage – und dienen gleichzeitig als Auflage für die Baggeraufhängung. Flexibilität, die überzeugt Durchdacht bis ins kleinste Detail – die HVZ-PAVERTRON überzeugt durch Geschwindigkeit und Leistung und begeistert mit innovativen Lösungen für den Verlegealltag. Mit ihrer robus­ten Bauweise ist die Zange für Bagger ab 2,5 Tonnen geeignet und liefert bei allen Projekten Höchstleistungen. Kurze Absetzrollen reduzieren den Bedarf an vorbereitenden Handarbeiten: Eine Steinreihe genügt, um den maschinellen Verlegeprozess zu starten.  Die verschiebbaren Lamellen schützen bereits verlegte Steinlagen vor ungewolltem Verschieben. Ein Takt- und Betriebsstunden-Zähler bietet erstmals die Möglichkeit, Verleihgebühren und Aufträge präzise zu kalkulieren – ideal für Mietparks und Handwerker, die auf die Wirtschaftlichkeit achten. Adapter für jede Herausforderung Die HVZ-PAVERTRON ist das Multitalent zum maschinellen Verlegen unterschiedlichster Steinformationen. Steinlagen, die ab Werk in der gewünschten Formation geliefert werden, können ohne weiteres Zubehör verlegt werden. Mit den Rollen-Positionsadaptern verschieben Sie Steinlagen noch sanfter in den gewünschten Verbund. Der Verschiebeadapter HVZ-VA-SUPERSOFT erleichtert das Verschieben von verschiebesicheren Steinen, ohne deren Abstandshalter zu beschädigen. Statt mit erhöhter Kraft zu arbeiten, werden die Steinreihen vorab leicht V-förmig aufgespreizt und dann schonend ver­schoben – ein Arbeitsgang, perfekte Ergebnisse. Mit dem Verschiebeadapter HVZ-VA-180° entfällt das zeitaufwendige manuelle Drehen der Zange beim Verlegen im 1/3 Läuferverband. Die Steinlage kann direkt in Position verschoben werden, ohne dass zusätzliche Arbeitsschritte nötig sind. Alle Adapter lassen sich nachträglich an die Halfeneisen der Nebenspannung der HVZ-PAVERTRON anschrauben und sorgen so für maximale Effizienz auf der Baustelle. 10 Programme für maximale Flexibilität P1 – Standard – Ablauf eines Standard-Verlegezyklus Bei Platzmangel und an engen Stellen wie Hauswänden P2 – Standard Speed – Standardablauf mit schnellem Ausrichten Bei freien Flächen ohne Hindernisse P3 – Light – Standardablauf ohne seitliches Ausrichten Bei einfachen Steinlagen, wie Knochensteinen, die bereits im Verband liegen und bei denen keine seitliche Ausrichtung notwendig ist. P4 – Herringbone – Verlegen mit geschlossener Haupt- und Seitenspannung Bei 90°-Fischgrät-Steinlagen P5 – Standard Shift – Standardverschiebeablauf Für leicht verschiebbare Steinlagen P6 – Medium Shift – Standardverschiebeablauf mit zweimaligem Klopfen der Seitenspannung Für mittelschwer verschiebbare Steinlagen P7 – Heavy Shift – Standardverschiebeablauf mit dreimaligem Klopfen der Seitenspannung Für schwer verschiebbare Steinlagen P8 – Shift & Turn – Verschieben im 1/3-Verband Zum Verschieben von ungeraden Reihen im 1/3 Verband P9 – Plate Shift – Verschieben auf glattem Untergrund Bei schwer verschiebbaren Steinen, die sich nicht auf der Palette verschieben lassen. P10 – Calibration – Anpassen der Zange auf Hydraulik des Trägergerätes Um maximal mögliche Zangengeschwindigkeit und ein fließendes Umschalten der Bewegungen zu erreichen. Test – Zur Lokalisierung von Funktionseinschränkungen Alle Zangenbewegungen werden 2-mal ausgeführt wie HVZ-PAVERTRON, aber mit zusätzlich angebautem Satz Fischgrät-Adapter mit RE-Messer für Rechtecksteine und Tonnenrollen.

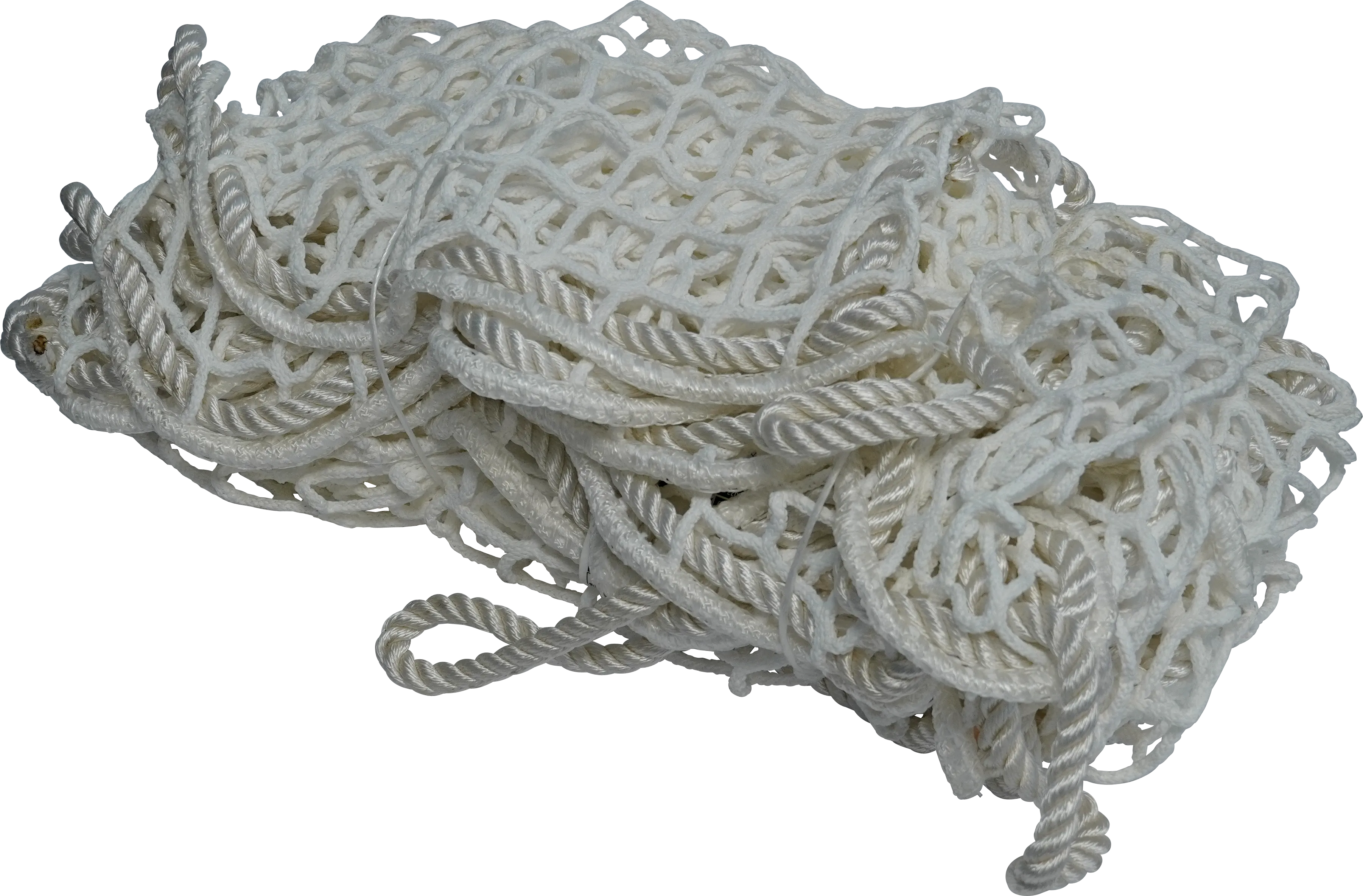

Sicherheitsschutznetz optional für die Anwendung der SG-Zange am Hochbaukran. Einfach und schnell lässt sich das Sicherheitsschutznetz an den Handgriffen, die zur Führung der Zange dienen, einhängen.

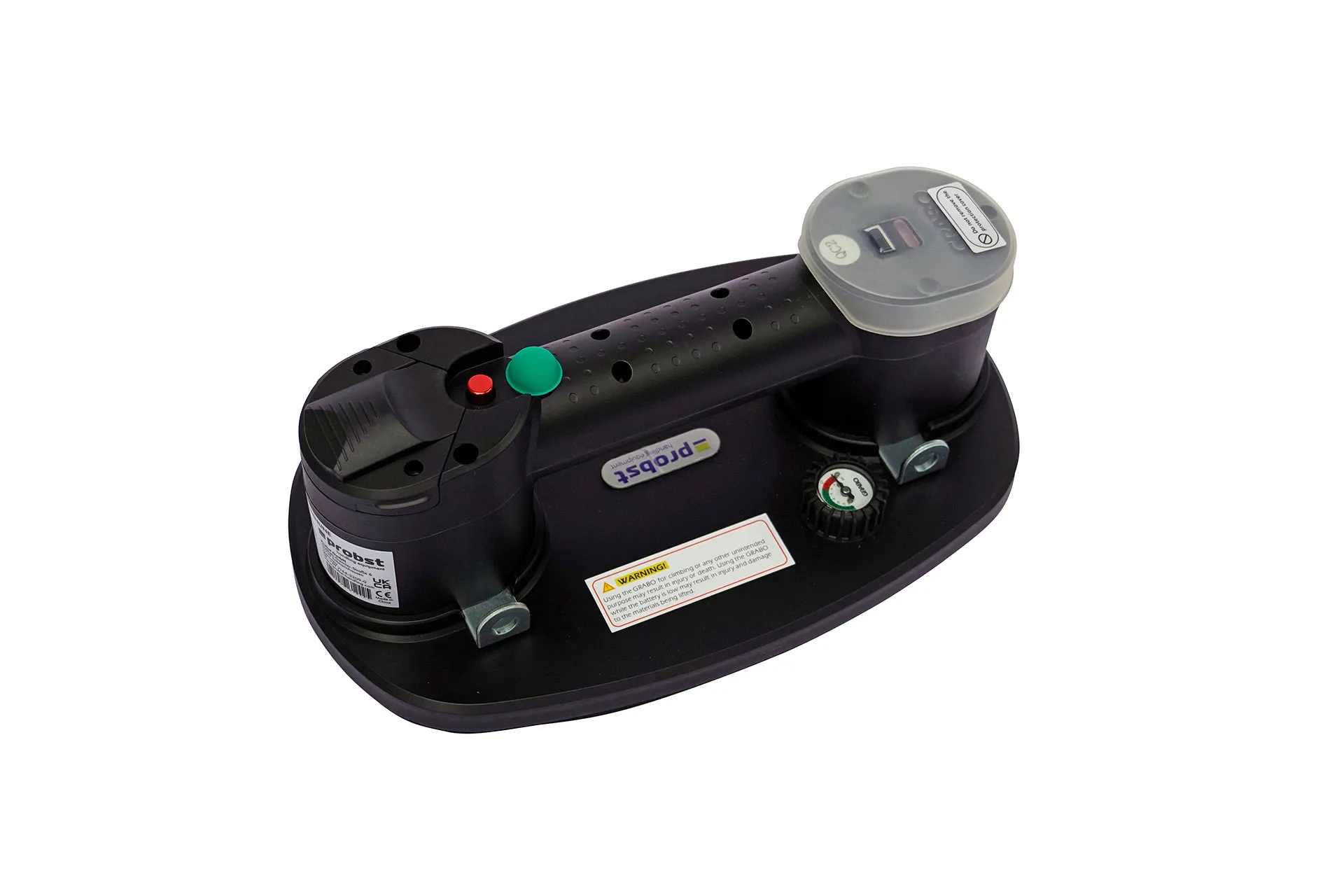

Elektrisches Vakuum-Handverlegegerät zum Aufnehmen und Versetzen saugdichter Baustoffe. Gerät wird auf das Werkstück gelegt, schaltet sich ein und saugt sich ohne Andrücken an. Vakuum kann über einen Schalter gelöst werden. Tragfähigkeit 120 kg (-420 mbar), Gewicht 1,5 kg. Produktvorteile Einfache Bedienung: Auflegen, einschalten, das Gerät saugt sich selbst an Elektrischer Antrieb für konstante Vakuumfunktion Leichtes Gerät (1,5 kg) erleichtert manuelle Handhabung Ergonomische Erweiterungsmöglichkeiten durch optionale Handgriffe oder Verlegewägen Kann mit optionalem Zubehör auch größere Bauteile oder bis zu zwei Platten gleichzeitig versetzen Einsatzbereiche Aufnahme und Versetzen saugdichter Baustoffe, insbesondere Platten, auf Baustellen und in der Produktion. Einsatz als Handgerät oder in Verbindung mit optionalem Zubehör (Handgriffe, Verlegewagen). Technische Hinweise Hersteller: Probst Hersteller-Nr.: 58500016 EAN: 4054979612425 Abmessungen: 300 x 180 mm Tragfähigkeit: 120 kg (bei -420 mbar) Gewicht: 1,5 kg Antrieb: Elektrisch Volumenangabe (gegeben): 1,5 m³ (Bunker), 2 m³ (Schaufel) Kompatible/Referenznummern (aus den Produktdaten): 24200144, 24200159, 42710214, 48500037, 48500038, 48500044, 48500045, 48500054, 48500055, 48500072, 48500084, 48500085 Hinweis: Optionales Zubehör (z. B. Handgriffe, Verlegewägen) ist nicht im Lieferumfang enthalten.

Für erschwerte Einsatzbedingungen auch bei porösen Werkstücken und hohen Hubgeschwindigkeitsanforderungen.

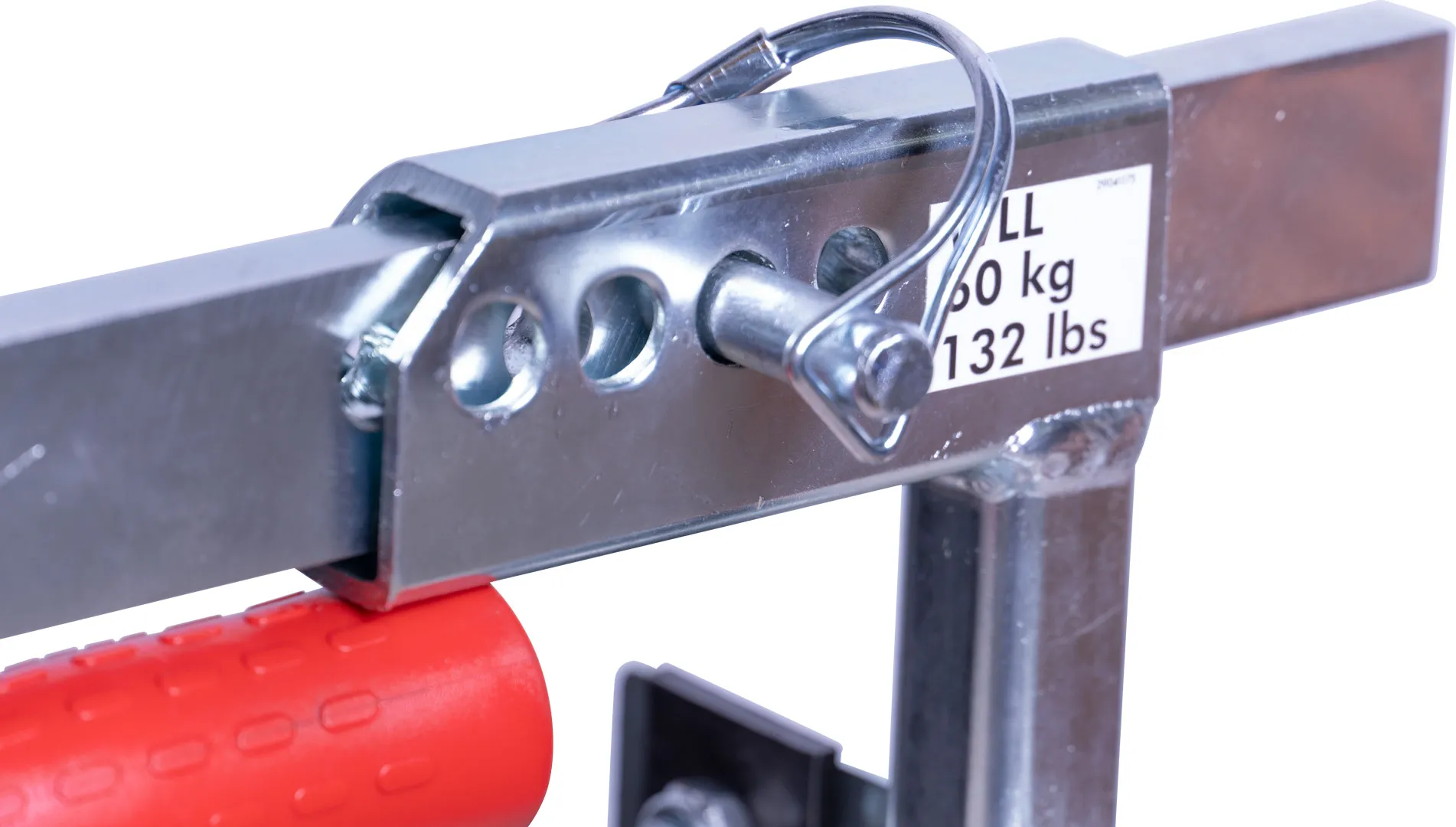

Schwere Mauersteine präzise zu positionieren, ist eine Herausforderung. Der BLOCK CARRIER BC macht diese Arbeit deutlich einfacher und effizienter. Die durchdachte Mechanik ermöglicht ein sicheres Greifen, exaktes Ausrichten und kraftsparendes Setzen der Steine – ideal für den professionellen Einsatz. Der BC-S mit einem Greifbereich von 180 – 360 mm eignet sich für kleinere Steine, während der BC-M mit 280 – 530 mm für größere Elemente ausgelegt ist. Beide Modelle tragen bis zu 60 kg. Die Grobeinstellung erfolgt sekundenschnell, die Feineinstellung ermöglicht eine millimetergenaue Anpassung. Die Verstellung erfolgt werkzeuglos per Klappsplint. Für den sicheren Halt sorgt die 3-Punktauflage: Tellerfedern ermöglichen ein Innen­greifen, während auf der gegenüberliegenden Seite Richteisenmesser dabei helfen, die Steine passgenau aneinander zu legen. Der lange, rutschfeste Handgriff liegt komfortabel in der Hand, und die Selbstverstärkung fixiert das Material automatisch beim Anheben. Dank verzinkter Oberfläche bleibt der Block Carrier dauerhaft vor Rost geschützt. Eine langlebige Lösung für effizientes und kraftsparendes Arbeiten auf der Baustelle.

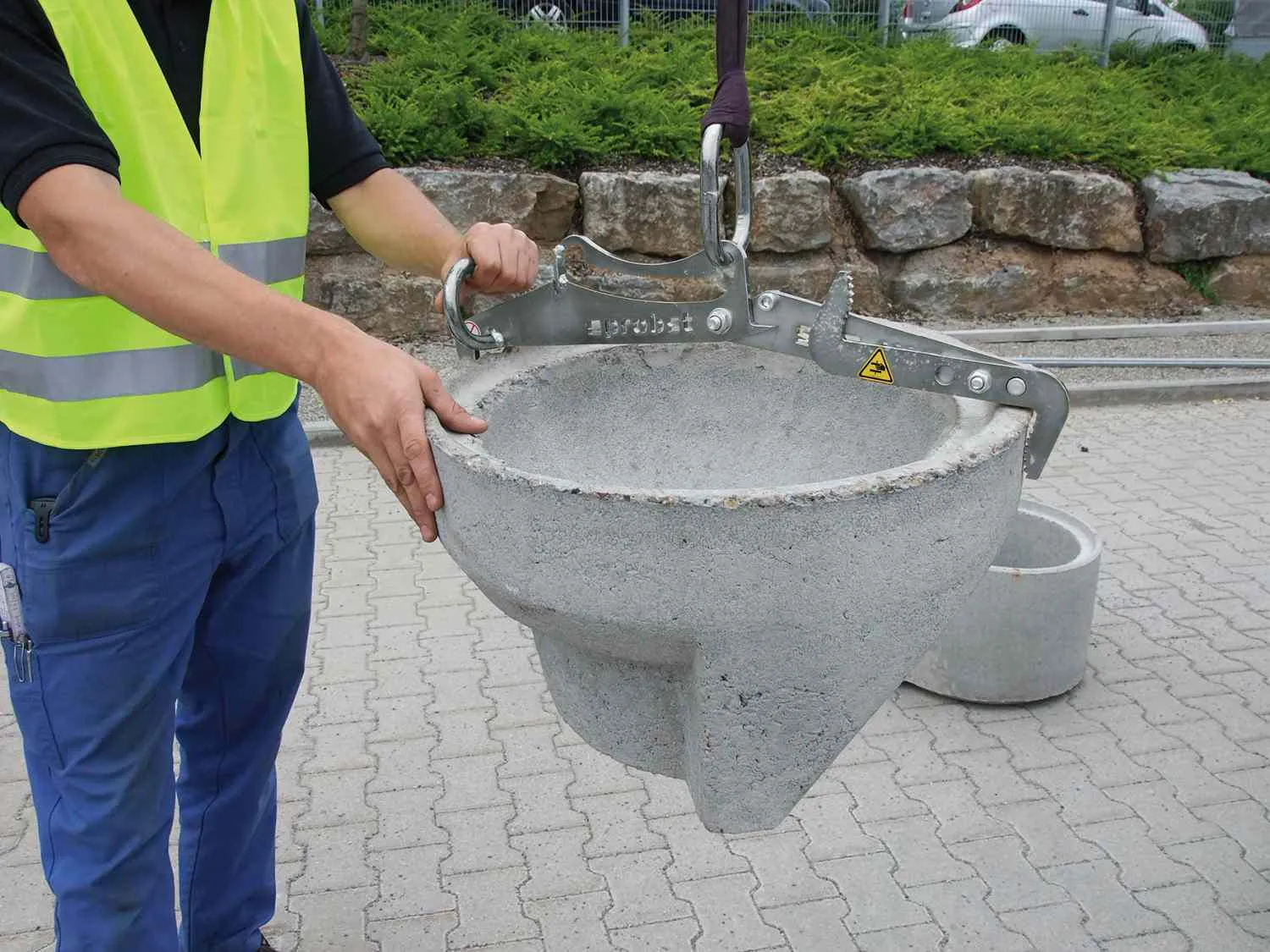

Für Boden- und Zwischenteile nach DIN 4052 (550 mm).Durch Lösen des Federriegels und Drehen des Schwenkarmes können auch Muffenteile gegriffen und verlegt werden (625 mm) Weitere Detailinformationen Ein-Mann-Bedienung durch einstellbare Rastposition der Einhängeöse zum Ablösen des Produktes.Mit Ovalring, verwendbar als Auflagefläche und Handgriff.Durch das geringe Eigengewicht kann die Zange auch an kleinen Trägergeräten eingesetzt werden.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: SAZ-UNIBest.Nr.: 54000035Greifbereich: 550/625 mmEigengewicht: 4,1 kgEintauchtiefe: 60 mmTragfähigkeit/WLL: 165 kg

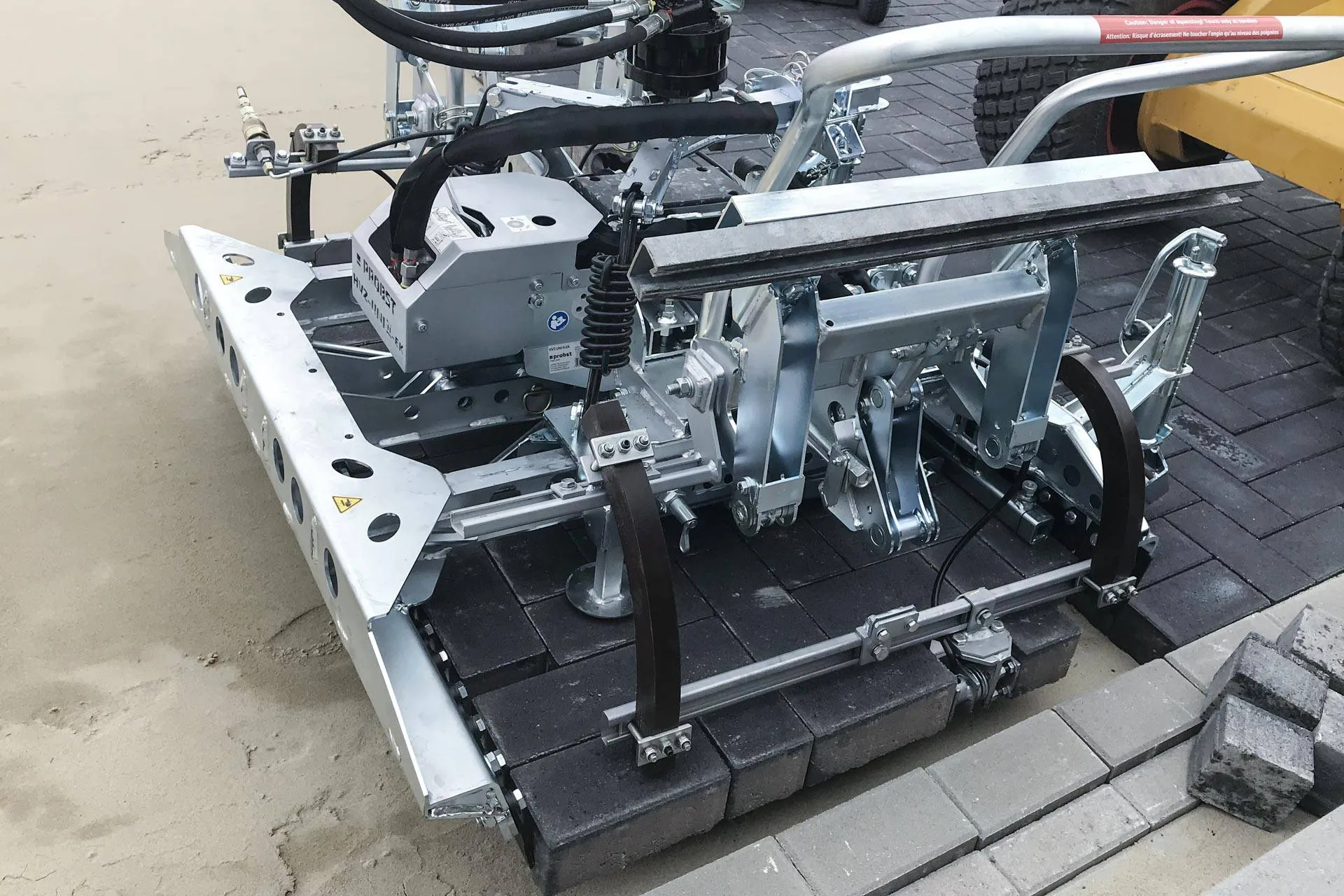

Zur sicheren Verlegung von 90°- Fischgrät-Steinlagen, ohne seitliche Halbsteine. Bei seitlich fehlenden Halbsteinen in der Steinlage werden einzelne Steine nicht von der Verlegezange erfasst. Die Spannelemente der Pflasterkralle HVZ-UNI-II-PK-II erfassen auch diese Steine und ermöglichen so eine problemlose Verlegung. Besteht aus 2 Trägerschienen und 3 hydraulischen Spannelementen. Die hydraulischen Spannelemente werden an den Halterungen der Nebenspannung befestigt, d.h. bei Verstellung der Nebenspannung werden diese automatisch mit verstellt. Adapter für andere Steinlagen auf Anfrage. Nachträglicher Anbau an hydraulische Verlegezange HVZ-UNI-II-EK, durch Probst-Service möglich.

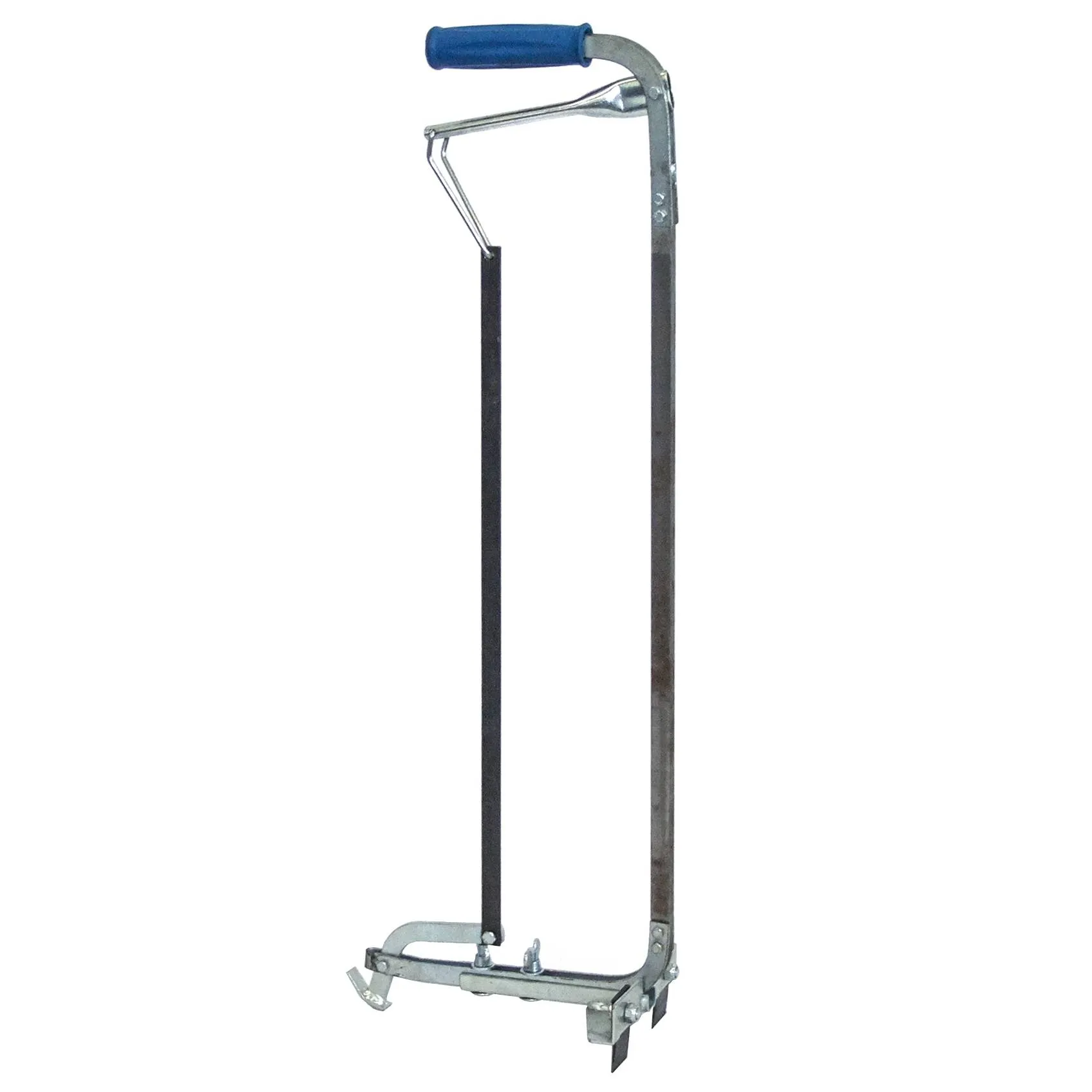

Mit langen Handgriffen zur mühelosen Verlegung verschiedener Steinsorten, u.a. H-Steinen oder großformatigen Pflastersteinen. Hauptvorteil: Bei der maschinellen Verlegung müssen oft einzelne Steine in die Lücken zwischen den verlegten Steinlagen eingelegt werden. Dies gelingt mit dem PB-15/24-L jetzt sehr einfach in aufrecht stehender Körperposition.

Anstelle von Saugplatten können auch Zangen an Vakuum-Schlauchheber angebaut werden.In diesem Fall dient dann die Vakuumenergie zum Anheben der Produkte. Die mechanische Zange greift die Produkte. Die Vorteile des Vakuums beim Heben und Senken, sowie die stufenlose Steuerbarkeit der Geschwindigkeit bleiben erhalten.Spezialzange zum Verlegen von alternativ 1, 2 oder 3 Rasengittersteinen in einem Arbeitsgang.

Abmessungen: 500 x 190 mm Tragfähigkeit WLL: 150 kg (max. WLL von HE)

Abmessungen: 700 x 110 mm Tiefe: 170 mm Winkel: 143° Tragfähigkeit WLL: 150 kg bei -0,42 bar
