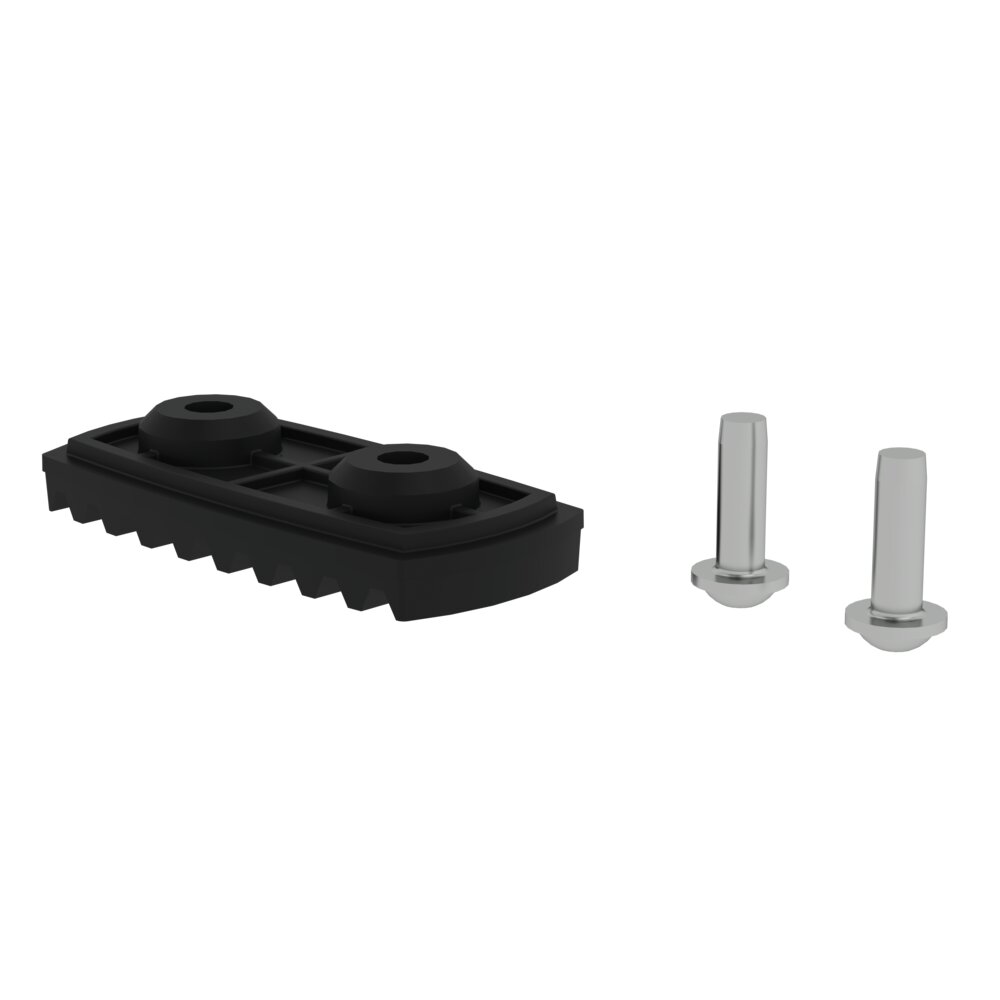

MUNK Fußplatte nivello®

Der Aluminium-Profitritt besitzt eine große Plattform, ist leicht verfahrbar, klappbar und erlaubt dank eines nazu senkrechten Stützteils, nahes Arbeiten am Objekt.- Extra große Standplattform für einen sicheren Stand (550 x 350 mm)- Doppelfunktion: Tritt mit integrierter Einhängemöglichkeit für Belagbühnen (1,5 – 2,0 m lang) zur Erstellung einer großenArbeitsfläche- Kompakt zusammenklappbar- Einfach, schnell und rückenschonend verfahrbar- Durch das fast senkrecht verlaufende Stützteil ist ein nahes Arbeiten am Objekt möglich- Breite, stabile Quertraverse mit rutschhemmenden Fußkappen (SafetyCap) und integrierten Transportrollen

Passend für Sprossenleitern aus Aluminium und GFK Für einen ergonomischen · bequemen und ermüdungsfreien Stand zum Arbeiten gemäß TRBS 2121 Teil 2 Flexibel auf jeder Sprosse anzubringen bis zur maximal begehbaren Sprosse (nicht bei SprossenSafe R 13) Schnelle und werkzeuglose Montage durch Doppel-Klemmschrauben mit Haltesicherung Optional mit Trittauflagen clip-step · clip-step R13 und clip-step relax ausrüstbar In verschiedenen Längen erhältlich

Zur Sicherung von Anlegeleitern an Einhängekonsole Werkzeuglos im Sprossen- und Stufenloch verschraubbar 1 Satz = 2 Stück

Die Adapterplatte wird bei Ziegelmauerwerk benötigt · um den Dübelabstand und die Anschraubfläche zu vergrößern Passend für Wandhalter und Distanzsegment mit Bohrbild 150 mm L x B x H 300 x 300 x 8 mm · 5,7 kg

Zum Auflegen bei Dachneigungen von 22,5° bis 75° und zur Lastverteilung bei Dachdeckerarbeiten Holme aus Caroline-Pine oder keilverzinkter Kiefer mit angeschrägten Enden für ein leichtes Handling Kräftige · nach oben gewölbte Sprossen aus astfreiem Eschenholz Holme und Sprossen wasserfest verleimt · wetterfest lasiert und 4-fach pro Sprosse verschraubt Leiterbreite: 350 mm Sprossenabstand: 280 mm Hinweis: Gemäß DGUV Information 201-054 sind Dach-Auflegeleitern in Sicherheitsdachhaken nach DIN EN 517 einzuhängen (nicht in oberste Sprosse). Die Verwendung als Anlegeleiter ist nicht erlaubt

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Die klassische Handwerkerleiter. Mit 80 mm breiten Stufen, beidseitig begehbar, mit Werkzeugtasche, Spreizsicherung durch 2 reißfeste Polyester-Gurtbänder, robust konstruierte und verzinkte Stahlscharniere mit Eimerhaken, Transportsicherung aus Holz am Leiterfuß. Holme aus massivem Kiefernholz. Stufen aus stabilem Buchenholz. Durch die speziellen Vierkantzapfen und ein besonderes Verfahren bei der Verklebung ist eine dauerhaft unlösbare Holm-Stufenverbindung gegeben.

Leicht verstaubares Aluminium-Steckleitern-System für unterschiedlicheArbeitshöhen. Die verwendeten Stufen erlauben eine TRBS 2121-2 konformeAnwendung als Arbeitsplatz.+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgenfür hohe Stabilität und eine lange Lebensdauer+ Hochfest verbördelte Stufen-/Holmverbindung+ Leiternunterteil mit breiter Quertraverse und rutschhemmendenFußkappen (SafetyCap)+ Leiternoberteil mit Wandlaufrollen und abriebfestem Anlageklotz ausweichem Gummimaterial mit Keilausschnitt, der an Hausecken undFensterprofilen angelegt werden kann+ Bequemer Stand auf 80 mm tiefen R13-Stufen (gemäß den Anforderungender DIN EN 16165:2021 und der ASR A1.5/1.2 geprüft durch das IFA„Institut für Arbeitsschutz der Deutschen GesetzlichenUnfallversicherung") mit offenem Lochbild für einen sicheren Stand,wodurch die Anforderungen der TRBS 2121-2 zur Nutzung von Stufen alsArbeitsplatz sichergestellt sind+ Kein Zusetzen der Profilierung durch Matsch, Schnee oder Eis möglich.Durch Besteigen ist eine selbstreinigende Funktion gegeben, da Schmutzdurch die Löcher fällt und Flüssigkeiten ablaufen können+ Gegenüber vielen anderen marktüblichen R13-Stufen mit zusätzlichenGummi- oder Kunststoffeinsätzen, ist die vollständig aus Aluminiumgefertigte R13 Stufe von KRAUSE keinem weiteren Verschleiß unterlegen+ Zweikomponenten-Kopf- und Fußstopfen, -kappen aus Hart- und Weichteilmit Abrutsch-/Anlegeschutz schützen empfindliche Böden und Fassaden oderWände+ Stabile Steckverbindung mit automatischer Verriegelung, die nicht überden Leiternholm hinausragt und mit einem Handgriff wieder gelöst werdenkann+ Schnellverschlüsse auf der Holminnenseite, die bei Transport undLagerung der Leiter nicht stören+ Runde Sicherungsbolzen dienen ebenfalls als Führung für ein leichtesZusammenstecken der Leiternteile, ohne zu verkeilen. Beim Erreichen derEndposition verriegeln diese automatisch+ Das Oberteil ermöglicht durch die Zweikomponenten-Fußstopfen und denAnlegeklotz aus weichem Gummimaterial als Abrutsch/-Anlegeschutz auchdie einzelne Nutzung und schützt empfindliche Böden, Fassaden und Wände+ Belastbar bis 150 kg

Fahrbare Plattformtreppe aus Aluminium mit Neigung 60° Stufen- und Plattformbreite: 1.000 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Um bei mehrzügigen Leitern ein sicheres Greifen zwischen den aufeinanderfolgenden Holmen der Steigleitern zu ermöglichen Nach DIN EN ISO 14122 muss der Zwischenraum mit einem zusätzlichen Steigleiterholm gesichert sein

Ersatzteilfuß, für 1004, 10 – 20 Sprossen, Paar

für Art.-Nr. 1259.200 / 1259.201 / 1359.200

Lieferung komplett mit Rillennägeln Farbige Haken sind feuerverzinkt und pulverbeschichtet Mittig auf den Sparren anzubringen Für die erste Leiter werden min. zwei Haken · für jede weitere Leiter min. ein Haken benötigt Entsprechend Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 517 Auf Dächern mit einer Neigung von 22,5° bis 75° sind Sicherheitsdachhaken nach DIN EN 517 einzubauen. Sie sind wie folgt auf der Dachfläche zu verteilen: Obere Reihe Zwischenliegende Reihen in jeweils Untere Reihe Der horizontale Abstand der Sicherheitshaken einer Reihe darf nicht mehr als 2,0 m betragen. Anzuwenden bei Traufhöhen über 3,0 m

Sprossen-Schiebeleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Einfache Höhenverstellung von Sprosse zu Sprosse dank Steckhaken mit automatisch einrastender Abhebesicherung Oberleiter ab Größe 2 x 14 Sprossen mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge Mittel- und Oberleitern bis 3,0 m mit nivello®-Leiterschuhen Sprossenabstand: 280 mm Leiterbreite: 500 mm (ohne Traverse) Maximale Belastung: 150 kg Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar

Plattform ohne Klappe

Rollen statt schleppen: Ergonomische und komfortable Handhabung von Leitern mit Traversen Geringere Gelenk- und Rückenbelastung beim Handling von Leitern Einfache Montage ohne Bohren Benutzerfreundliche Bedienung ohne Bücken 1 Satz = 2 Stück

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) wird immer benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen die Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören). Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen. Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Robuste fahrbare Aluminium-Treppe, das sichere und mobile Arbeitsmittel für alle Arbeitsbereiche in Anlehnung an die DIN EN ISO 14122. + Stufenbreite: 600 - 800 - 1000 mm (Stufen Alu gerieft) + Stufentiefe: 225 mm bei 45° und 175 mm bei 60° Neigung + Alu-Gitterrost-/-Lochblechstufen auf Anfrage (Stufentiefe 240 mm bei 45° und 185 mm bei 60° Neigung) + Standardplattformtiefe: 700 mm, Verlängerung und Verbreiterung auf Anfrage möglich + Lieferung mit beidseitigem Handlauf und umlaufendem 1100 mm hohem Plattformgeländermit Knie- und Fußleiste + Handläufe sind bei einer Treppenneigung von 45° mit einer Knieleiste ausgestattet + 2 Lenkrollen, Ø 160 mm mit Feststellern am Steigteil und 2 Lenkrollen, Ø 160 mm mit Feststellern am Steig- und Stützteil + Stabile Fahrwerkstraverse am Steig- und Stützteil + Die Lieferung erfolgt in vormontierten Baugruppen + Treppen mit anderem Neigungswinkel, Stufenbreite und Oberfläche als Sonderausführungauf Anfrage möglich + *gem. DIN EN ISO 14122 ist ab einer senkrechten Höhe von über 4000 mm ein Zwischenpodest erforderlich Mögliches optionales Zubehör: + Sicherungsschranke + Sicherungstür + Abnehmbare Werkzeugablage + Steckbares Geländer + Rutschhemmender Handlauf + Sicherungskette + Stufenkantenmarkierung + Zentralbremse(handbetätigt) + Rammschutzleisten + Verkürzte Traverse (Ballastierung notwendig) + Bockrollen am Stützteil + ComfortStop

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

STABILO Fahrgerüst-Systemteil + Als zweiteiliger Seitenschutz+ Rationelle Anbringung und Erhöhung der Stabilität
