MUNK Ausstiegstritt

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Robuste und langlebige Aluminium-Stehleiter mit hochfest verbördeltenStufen und extrem rutschhemmender Plattform.- Sicherheitsbügel mit integriertem Eimerhaken und Werkzeugaufnahme undKabelhaltern- Hightech-Gelenkverbindungen mit stabilem Stahlkern- Extrem rutschhemmende Alu-Sicherheitsplattform durchGerstenkorn-Profilierung- Hochfest verbördelte Stufen-/Holmverbindung- Neu entwickelte, große Fußkappen mit Weichteileinlage- stärkerprofiliert, rutschhemmend und bodenschonend durch größere und weichereAufstellfläche

Leicht verstaubares Aluminium-Steckleitern-System für unterschiedlicheArbeitshöhen. Die verwendeten Stufen erlauben eine TRBS 2121-2 konformeAnwendung als Arbeitsplatz.+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgenfür hohe Stabilität und eine lange Lebensdauer+ Hochfest verbördelte Stufen-/Holmverbindung+ Leiternunterteil mit breiter Quertraverse und rutschhemmendenZweikomponenten-Fußkappen (SafetyCap)+ Leiternoberteil mit Wandlaufrollen und abriebfestem Anlageklotz ausweichem Gummimaterial mit Keilausschnitt, der an Hausecken undFensterprofilen angelegt werden kann+ Bequemer Stand auf 80 mm tiefen, profilierten Stufen, wodurch dieAnforderungen der TRBS 2121-2 zur Nutzung von Stufen als Arbeitsplatzsichergestellt sind+ Zweikomponenten-Kopf- und Fußstopfen, -kappen aus Hart- und Weichteilmit Abrutsch-/Anlegeschutz schützen empfindliche Böden und Fassaden oderWände+ Stabile Steckverbindung mit automatischer Verriegelung, die nicht überden Leiternholm hinausragt und mit einem Handgriff wieder gelöst werdenkann+ Schnellverschlüsse auf der Holminnenseite, die bei Transport undLagerung der Leiter nicht stören+ Runde Sicherungsbolzen dienen ebenfalls als Führung für ein leichtesZusammenstecken der Leiternteile, ohne zu verkeilen. Beim Erreichen derEndposition verriegeln diese automatisch+ Das Oberteil ermöglicht durch die Zweikomponenten-Fußstopfen und denAnlegeklotz aus weichem Gummimaterial als Abrutsch/-Anlegeschutz auchdie einzelne Nutzung und schützt empfindliche Böden, Fassaden und Wände+ Belastbar bis 150 kg

Sprossen-Schiebeleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/ Holmverbindung Einfache Höhenverstellung von Sprosse zu Sprosse dank Steckhaken mit automatisch einrastender Abhebesicherung Oberleiter ab Größe 2 x 14 Sprossen mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge Oberleitern bis 3,0 m mit nivello®-Leiterschuhe Sprossenabstand: 280 mm Leiterbreite: 420 mm (ohne Traverse) Mit und ohne Traverse erhältlich Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar Maximale Belastung: 150 kg

Der robuste und bewährte Aluminium-Montagetritt mit tiefen, rutschhemmenden Gitterroststufen und großer Plattform, eignet sich hervorragend für alle feuchten und öligen Arbeitsumgebungen.- Noch mehr Sicherheit durch gezahnte Aluminium-Gitterroststufen- Die Alu-Gitterroststufen erfüllen die höchste Anforderung an dieRutschhemmung – Bewertungsgruppe R 13 gemäß DGUV Regel 108-003 bzw. DIN 51130- Obere Standfläche: 520 x 305 mm- Stufentiefe: 240 mm- Stabile, verschweißte Alu-Rohrkonstruktion- Speziell ausgeformte Stufen-Vorderkanten sorgen für einen sicherenAufstieg und Stand- Rutschhemmende Fußkappen

Abstiegsleiter: Länge 1.960 mm Ablängung bauseitig Längere Lieferzeiten durch auftragsbezogene Fertigung

Bordbrett zum Anbringen an der Längsseite

Die robuste Schwerlastleiter mit einer Belastbarkeit bis zu 225 kg,extra hohem Sicherheitsbügel, Multifunktionsschale und Eimerhaken fürden professionellen Einsatz.+ Hochbelastbare einseitige Stufen-Stehleiter für extreme Beanspruchungbis max. 225 kg+ Extra hoher (40% höher als der Standard) ergonomischerSicherheitsbügel mit verschraubter Werkzeugablage und integriertemEimerhaken+ Stabile, holmumgreifende, verschraubte Hightech-Metall-Gelenkverbindung+ Integrierter Klemmschutz im Gelenkbereich durch Sicherheits-Holmabschlussstopfen+ Stabile Alu-Sicherheitsplattform mit rutschhemmender Profilierung undbeidseitigem Plattformheber+ In Metalllaschen eingenähte, witterungsbeständige und verschraubteGurtbänder ab 6 Stufen+ Profilierte, verstärkte D-Stufen, 80 mm tief, für sicheren Aufstiegund bequemen Stand, erfüllen die Anforderungen der TRBS 2121-2 für dieNutzung von Stufen als Arbeitsplatz+ Hochfest verbördelte Stufen-/Holmverbindung + Zweikomponenten-Fußstopfen (SafetyCap) gewährleisten einen sicherenStand+ Zusätzliche Eckverstrebungen für maximale Stabilität, auch bei hoherBelastung

Profi-Aluminium-Doppelleiter mit gebördelten Sprossen und verschraubten Metallgelenken für maximale Stabilität.- Hochfeste Aluminium-Gelenke- Verschraubte Gelenk- und Gurtverbindungen- Rutschhemmende, rundum profilierte, 30 mm tiefe Sprossen- Rutschhemmende Fußstopfen (SafetyCap)- Langlebige, 32-fach verbördelte Sprossen-/Holmverbindung- 4 Eckaussteifungen zur Erhöhung der Stabilität- Sicherungslaschen für einen sicheren Transport

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Aluminium · mit 2 Traversen · einsetzbar als Steh- und Anlegeleiter, treppengängig · mittig durch automatisch verriegelnde Stahlscharniere klappbar · Höhenverstellung beider Außenteile teleskopartig im Abstand von 280 mm · einfaches Handling durch robuste Handgriffe · Sprossen mit geriffelter Auftrittsfläche · dauerhafte Sprossen-Holmverbindung · max. Gesamtbelastung 150 kg

Arbeitspodest aus Aluminium Stabile · verschweißte Rohrkonstruktion 220 mm tiefe Stufen aus Stahl-Gitterrost für einen sicheren Stand Obere Trittfläche: 550 x 300 mm Zwei Hubrollen für ein leichtes Verfahren von Ort zu Ort (liegen lose bei) Rutschfeste Kunststoffschuhe Maximale Belastung: 150 kg

Wandhalter starr Für Schachtleitern Stahl verzinkt Hinweis: Für Leitern mit 4 – 9 Sprossen sind 2 Satz (= 4 Stück) Wandhalter · für Leitern mit 10 – 15 Sprossen 3 Satz (= 6 Stück) Wandhalter · für Leitern mit 16 – 24 Sprossen 5 Satz (= 10 Stück) Wandhalter erforderlich 1 Satz = 2 Stück (1 x rechts · 1 x links). Zur Befestigung am Schacht dürfen Dübel und Bolzen an Stelle von Muttern und Schraubenbolzen nur dann verwendet werden · wenn deren Eignung am Ort der Verwendung der Leiter nachgewiesen wurde. Sie sind entsprechend der vom Hersteller angegebenen · am Verankerungspunkt der Leiter wirkenden Kraft auszuwählen. Dübel und Schrauben für die Wandbefestigung gehören nicht zum Lieferumfang. Bitte informieren Sie sich bei renommierten Dübelanbietern.

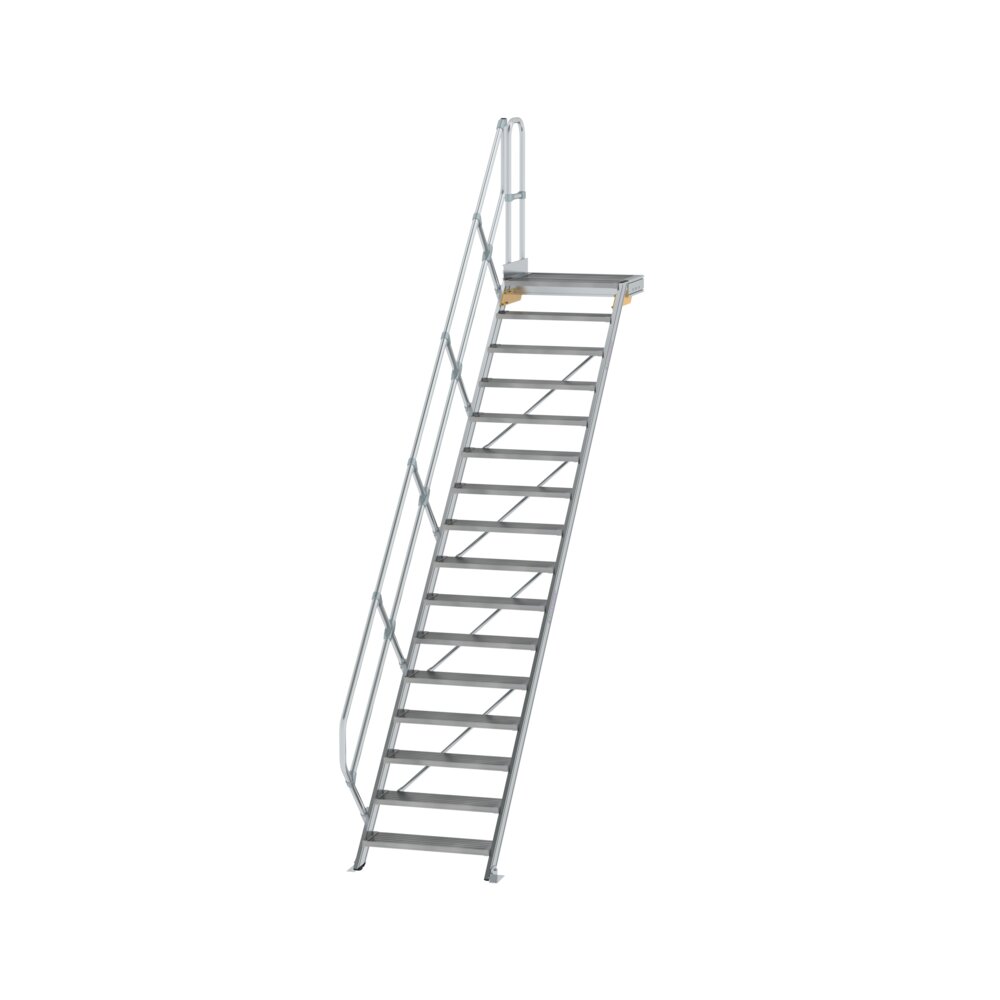

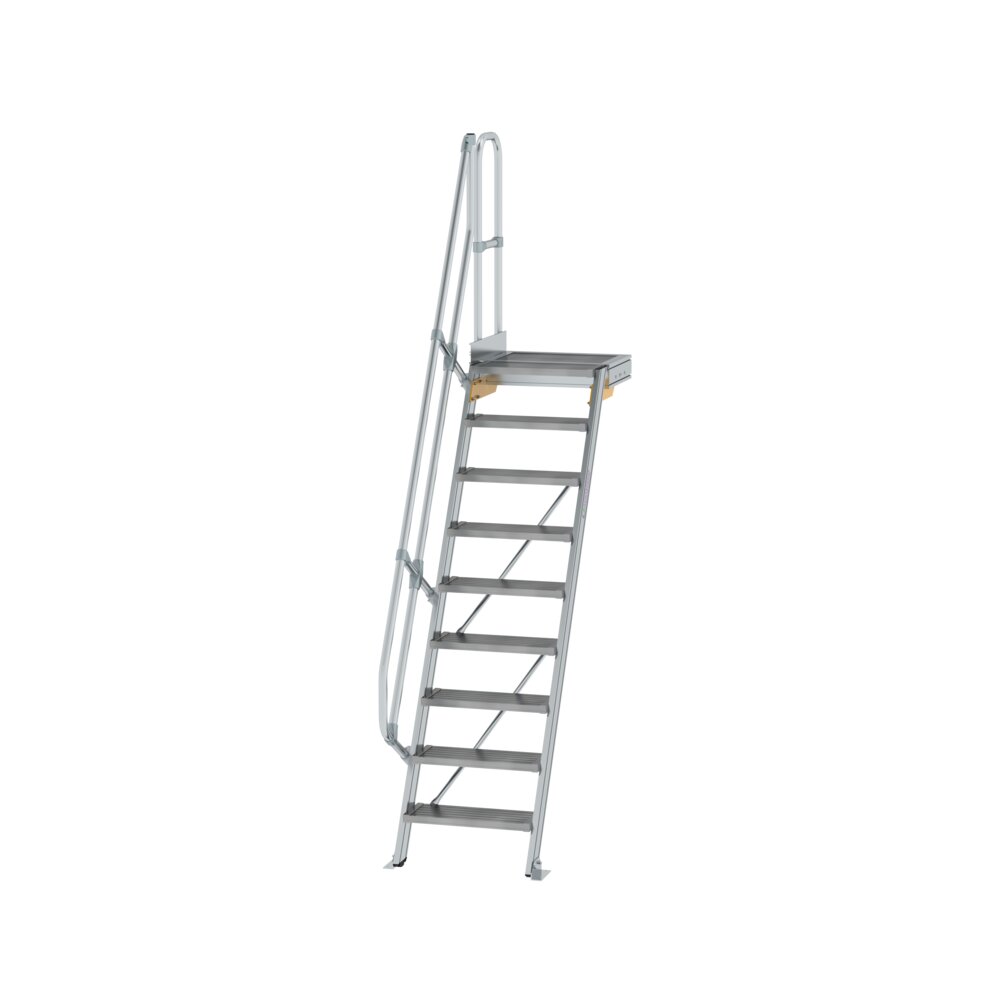

Ortsfeste Treppe mit Plattform aus Aluminium und Neigung 45° Stufen- und Plattformbreite: 600 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf und Geländer einseitig Ø 40 mm mit verschraubten Verbindungselementen (Höhe: 1.100 mm) serienmäßig Stirnseitiges Geländer gegen Mehrpreis erhältlich Zweiter Handlauf optional (bei Wandabstand über 120 mm nach DIN EN ISO 14122-3 erforderlich) Untere Holmenden mit robusten Fußwinkeln zur Bodenbefestigung Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Bei Treppen mit Stufenbreite 800 oder 1.000 mm ist ab 3.300 mm senkrechter Höhe eine mittige Abstützung erforderlich (gegen Mehrpreis oder bauseits) Sofern bauseits keine Auflageflächen oder Befestigungen vorhanden sind · muss die Befestigung über eine Dreieckskonsole erfolgen Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Die Aluminium-Kaminkehrerleiter kann dauerhaft auf dem Dach verbleiben. + Holme und Sprossen aus Aluminium+ Halbrunde, stark geriffelte Sprossen+ Die halbrunde Sprossenform ermöglicht den Einsatz der Leiter auf den unterschiedlichsten Dachneigungen+ Durch den 90 mm hohen Seitenholm ist der Mindestabstand der Sprosse zur Dachfläche von 60 mm gewährleistet+ Durch Verbindungslaschen verlängerbar Info: Wir empfehlen bei dem dauerhaften Verbleib der Leiter auf dem Dach pro Dachhaken 1 Abhebesicherung Art.-No. 804525 zu verwenden.Leitern dürfen nur bis 75° Dachneigung benutzt werden.

Ortsfeste Treppe aus Aluminium mit Neigung 60° Stufenbreite: 1.000 mm Stufentiefe: 225 mm Stufenausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf einseitig Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Höhe: 1.100 mm) Zweiter Handlauf nach DIN EN ISO 14122-3 erforderlich und gegen Mehrpreis erhältlich Bei Treppen mit senkrechter Höhe ab 3.000 mm ist ein Zwischenpodest erforderlich (gegen Mehrpreis) Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Ortsfeste Treppe mit Plattform aus Aluminium und Neigung 45° Stufen- und Plattformbreite: 1.000 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf und Geländer einseitig Ø 40 mm mit verschraubten Verbindungselementen (Höhe: 1.100 mm) serienmäßig Stirnseitiges Geländer gegen Mehrpreis erhältlich Zweiter Handlauf optional (bei Wandabstand über 120 mm nach DIN EN ISO 14122-3 erforderlich) Untere Holmenden mit robusten Fußwinkeln zur Bodenbefestigung Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Bei Treppen mit Stufenbreite 800 oder 1.000 mm ist ab 3.300 mm senkrechter Höhe eine mittige Abstützung erforderlich (gegen Mehrpreis oder bauseits) Sofern bauseits keine Auflageflächen oder Befestigungen vorhanden sind · muss die Befestigung über eine Dreieckskonsole erfolgen Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Um bei mehrzügigen Leitern ein sicheres Greifen zwischen den aufeinanderfolgenden Holmen der Steigleitern zu ermöglichen Nach DIN EN ISO 14122 muss der Zwischenraum mit einem zusätzlichen Steigleiterholm gesichert sein

Sprossen-Stehleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Konische Holmführung für einen sicheren Stand nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Massive · verzinkte Stahlscharniere mit Verschraubung Kunststoff-Endkappen am oberen Holmende Spreizsicherung mit zwei hochfesten Perlongurten Sprossenabstand: 280 mm Transportsicherungslaschen Maximale Belastung: 150 kg

Die robuste Schwerlastleiter mit einer Belastbarkeit bis zu 225 kg,extra hohem Sicherheitsbügel, Multifunktionsschale und Eimerhaken fürden professionellen Einsatz.+ Hochbelastbare einseitige Stufen-Stehleiter für extreme Beanspruchungbis max. 225 kg+ Extra hoher (40% höher als der Standard) ergonomischerSicherheitsbügel mit verschraubter Werkzeugablage und integriertemEimerhaken+ Stabile, holmumgreifende, verschraubte Hightech-Metall-Gelenkverbindung+ Integrierter Klemmschutz im Gelenkbereich durch Sicherheits-Holmabschlussstopfen+ Stabile Alu-Sicherheitsplattform mit rutschhemmender Profilierung undbeidseitigem Plattformheber+ In Metalllaschen eingenähte, witterungsbeständige und verschraubteGurtbänder ab 6 Stufen+ Profilierte, verstärkte D-Stufen, 80 mm tief, für sicheren Aufstiegund bequemen Stand, erfüllen die Anforderungen der TRBS 2121-2 für dieNutzung von Stufen als Arbeitsplatz+ Hochfest verbördelte Stufen-/Holmverbindung + Zweikomponenten-Fußstopfen (SafetyCap) gewährleisten einen sicherenStand+ Zusätzliche Eckverstrebungen für maximale Stabilität, auch bei hoherBelastung
