mit Gewindespindel · niedere stabile Ausführung · ganzer Spannbereich durch Drehen überbrückbar · Körper aus Spezialguss · Befestigung seitlich und stirnseitig · beide Backen mit Auflagefläche zum Spannen flacher Werkstücke · Spannbacken umkehrbar · eine Seite glatt bzw. Längs- und Querprismen · eine Seite gerillt Weitere technische Eigenschaften: · Höhe: 80,5mm · Backenhöhe: 40mm · Breite: 205mm · Länge: 550mm · Schlitzabstand (Mitte/Mitte): 170mm
kraftverstärktes Spannsystem · für den Einsatz auf NC-Fräsmaschinen und Bearbeitungszentren · alle Verschleißteile sind gehärtet und geschliffen · auf Drehplatte einsetzbar mit Gradeinteilung · Grundfläche mit Längsnuten (20H7) für genaue Fixierung auf Maschinentischen · Vorteile: - hohe Genauigkeit durch präzise Backenführung - lange Flachbahnführung der beweglichen Backe mit großem Spannbereich - schnelle Spannbereichsverstellung über Bolzensystem Weitere technische Eigenschaften: · Höhe: 171mm · Backenhöhe: 66,6mm · Breite: 280mm · Länge: 1022mm

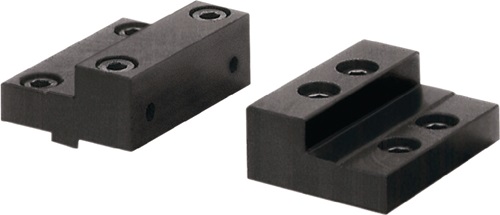

Spannsystem mechanisch/mechanisch mit Kraftübersetzung, manuell betätigt (Art.-Nr. 4124 040 093: Spannsystem mechanisch/hydraulisch) · verformungsstabile Bauart für sehr hohe Spanngenauigkeit · für den Einsatz auf Bearbeitungszentren mit hoher Qualitäts- und Produktionsleistung · Antriebsspindel mit Spannkraftvoreinstellung · beidseitig angebrachte Schmiernippel zum Schmieren aller, dem Verschleiß unterliegenden Führungen und des Spindelgewindes · Befestigungsgewinde M12 für Werkstückanschlag · stabiler Späneschutz verhindert das Eindringen von Spänen in den Innenraum des Körpers · alle Führungen gehärtet und geschliffen · Höhenmaß Grundkörper/Werkstückauflage -0,02 · wichtig für paarigen Einsatz · Lieferung mit Stufenbacken umkehrbar, gehärtet und geschliffen. Weitere technische Eigenschaften: · Ausführung: Modell RKE - 3-seitige Aufspannmöglichkeit · horizontal, vertikal oder seitlich aufspannbar - Grundkörper aus Stahl - gehärtet und geschliffen - mit Kraftübersetzung
im Metallgehäuse · mit Radialverriegelung · für Akku-Bohrmaschinen und Schrauber · Netz-Bohrmaschine mit selbsttätiger Nachstellung · schlagbohrfest · mit Staubschutz · durchbohrt · Spannfasen der Backen aus Hartmetall · sehr kompakte Bauform für reduzierte Kopflastigkeit der gesamten Maschine, durch die Baulänge von nur 51 mm (bei geöffneten Spannbacken) · für Rechts- und Linkslauf Weitere technische Eigenschaften: · Drehrichtung: für Rechts- und Linkslauf

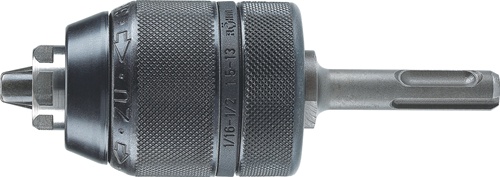

mit Aufnahmeschaft SDS plus · mit Radialverriegelung · für Netzbohr- und Akkumaschinen · Metallgehäuse · schlagbohrfest · Spannfasen der Backen aus Hartmetall · für Rechts- und Linkslauf Weitere technische Eigenschaften: · Drehrichtung: für Rechts- und Linkslauf

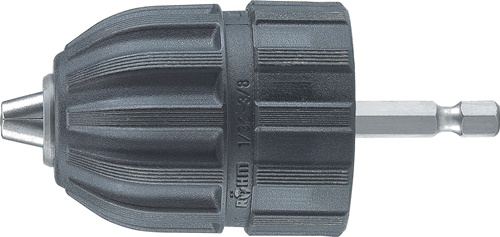

mit Aufnahmeschaft 1/4" Sechskant · mit Radialverriegelung · für Schlagschrauber und Akku-Bohrmaschinen · Radial-Schlag-Fest · Kunststoffgehäuse · schlagbohrfest · Spannfasen der Backen aus Hartmetall · für Rechts- und Linkslauf Weitere technische Eigenschaften: · Drehrichtung: für Rechts- und Linkslauf

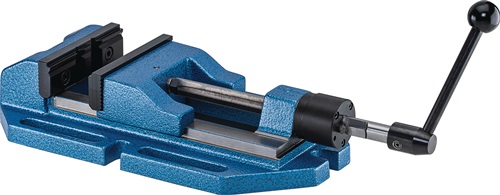

Einhandbedienung · Backen-Schnellverstellung und Spannen mit nur einem Hebelgriff · formschlüssige Verriegelung · Körper aus Spezialguss · großer Spannbereich · Befestigung seitlich und stirnseitig · beide Backen mit Auflagefläche zum Spannen flacher Werkstücke · Spannbacken umkehrbar · eine Seite glatt bzw. Längs- und Querprismen · eine Seite gerillt Weitere technische Eigenschaften: · Höhe: 80,5mm · Backenhöhe: 40mm · Breite: 205mm · Länge: 587mm · Schlitzabstand (Mitte/Mitte): 170mm

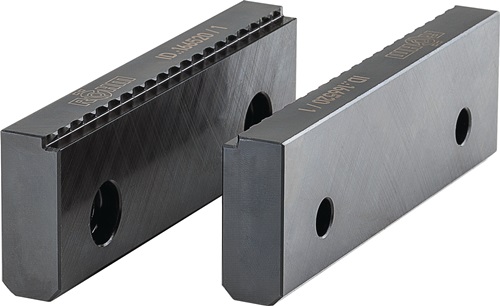

für NC-Kompaktspanner Modell RKE und TECWERK sowie Zentrischspanner RZM · einfache, sichere und formschlüssige Spannung von parallelen Roh- und Sägeteilen durch Eindringen der gehärteten Krallenspitzen · dadurch höhere Haltekräfte gegenüber Standardbacken · Möglichkeit der 5-Seiten-Bearbeitung in einer Aufspannung · für geringe Materialverluste und verkürzte Durchlaufzeiten und reduzierte Produktions- und Stückkosten · mit Feinstufe für Spanntiefe bis 2,5 mm ohne Feinstufe für Spanntiefe > 2,5 mm Weitere technische Eigenschaften: · Inhalt: Paar · Dicke: 16mm
