ASL®-Standardlagerung von FSB EN 1906 Klasse 4 zertifiziert · das Drücker-Modell 1267 · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0829 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik

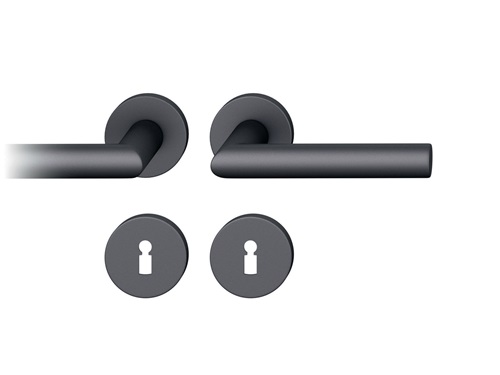

ASL® –Standardlagerung EN 1906 Klasse 4 zertifiziert · das Drücker-Modell 1076, ist auch als Frankfurter Modell bekannt · vorgerichtet · Vierkant 8mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0829 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik
ASL®-Standardlagerung von FSB EN 1906 Klasse 4 zertifiziert · Drücker-Modell 1023, wurde von Johannes Potente nach der Vorlage der "Ulmer Klinke" geschaffen und ist seit jeher eine Alternative zu den gängigen U-Furm-Modellen · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0802 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik
ASL®-Standardlagerung von FSB EN 1906 Klasse 4 zertifiziert · das Drücker-Modell 1276 · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0829 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik
ASL®-Standardlagerung von FSB EN 1906 Klasse 4 zertifiziert · das Drücker-Modell 1076 · vorgerichtet · Vierkant 8 mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0829 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik
Rahmentür-Knopf schräg, auf ovaler Rosette mit unsichtbarer Befestigung für Senkschrauben M5 (Schraublochabstand 50 mm) mit Hochhaltefeder · Gewinde M12 mm feststehend · DIN links/rechts · Lieferung ohne Stift und Schrauben Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Knopfdurchmesser: 55mm · Farb-Nr.: 6204 · Befestigungssystem: verdeckte Verschraubung
nach DIN EN 13126-3 · annähernd rechteckigen, leicht konisch verlaufenden Handhabe mit flacher Ansicht und leicht gewölbter Innenseite · Grifflänge ca. 135 mm · 4-Punkt-Kugelrastung zur sauberen spürbaren und hörbaren Positionierung des Fenstergriffs in 90 Grad Schritten · dauerhafter Gleichlauf · Befestigung unsichtbar · mit stabilisierenden Stütznocken, Durchmesser 10 mm, zum verschiebefreiem · Verschraubung M5 · Entfernung der Befestigungspunkte 43 mm · ovale Rosette · 7 mm Vollstift Weitere technische Eigenschaften: · Lochabstand: 43mm · Sockelstärke: 10mm · Grifflänge: 135mm · Nocken-Ø: 10mm · Vierkant: 7mm

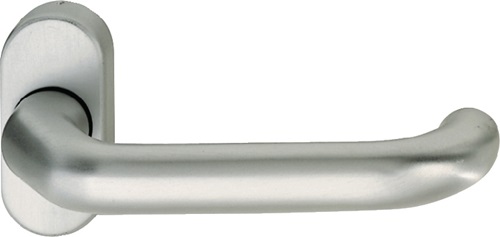

verkröpft · auf ovaler Rosette mit unsichtbarer Befestigung für Senkschrauben M5 (Schraublochabstand 50 mm) mit Hochhaltefeder · mit 8 mm Lochung (Standard-Vierkant) oder 9 mm für Feuer- und Rauchschutztüren · fest/drehbar gelagert - Lieferung ohne Stift und Schrauben - Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Form: oval · Norm: DIN 1906 · Farb-Nr.: 6204 · Lagerung: fest-drehbar · Drückertiefe: 82mm · Typ: Profiltür · Drückerlänge: 165mm · Befestigungsart: verdeckte Verschraubung
Rahmentür-Kugelknopf schräg, auf ovaler Rosette mit unsichtbarer Befestigung für Senkschrauben M5 (Schraublochabstand 50 mm) mit Hochhaltefeder · mit 8 mm Lochung (Standard-Vierkant) fest/drehbar gelagert oder M12 mm feststehend · DIN links / rechts · Lieferung ohne Stift und Schrauben Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Knopfdurchmesser: 50mm · Farb-Nr.: 0105 · Befestigungssystem: verdeckte Verschraubung
Rahmentür-Kugelknopf gerade, auf ovaler Rosette mit unsichtbarer Befestigung für Senkschrauben M5 (Schraublochabstand 50 mm) mit Hochhaltefeder · mit 8 mm Lochung (Standard-Vierkant) fest/drehbar gelagert oder M12 mm feststehend · DIN links / rechts · Lieferung ohne Stift und Schrauben Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Knopfdurchmesser: 50mm · Farb-Nr.: 0105 · Befestigungssystem: verdeckte Verschraubung
Feuerschutz-Profiltür-Kugelknopf gerade, auf ovaler Rosette mit unsichtbarer Befestigung für Senkschrauben M5 (Schraublochabstand 50 mm) mit Hochhaltefeder · mit 9 mm für Feuer- und Rauchschutztüren, fest/drehbar gelagert · DIN links/rechts Lieferung ohne Stift und Schrauben Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Knopfdurchmesser: 50mm · Farb-Nr.: 6204 · Befestigungssystem: verdeckte Verschraubung
Befestigung einseitig · Knöpfe Massiv · Knöpfe (Ø 50 mm Aluminium, Ø 55 mm Edelstahl) auf Rosette (Ø 55 mm) · Befestigung 05 (Verschraubung einseitig) mit Stahl-Unterplatte zum Aufschrauben · ohne Vierkant · die Verbindung wird über eine Madenschraube sichergestellt · Knopfhöhe 52 mm · fest Weitere technische Eigenschaften: · Knopftiefe: 52mm · Anschlagrichtung: DIN links / rechts · Form: gerade · Türstärke: 37 - 46mm

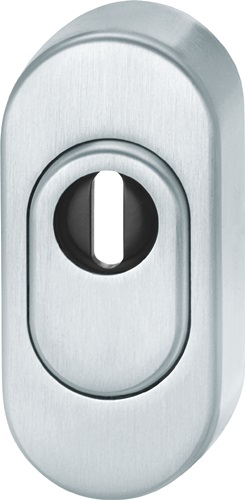

PZ oval · mit Zylinderkernabdeckung · mit Innenrosette und Befestigungsmaterial · geprüft und zertifiziert nach DIN 18257 ES1 für Zylinderüberstände 10 - 17 mm · Höhe 77,5 mm · Breite 36,5 mm · Stärke 16 mm · zum Aufschrauben Weitere technische Eigenschaften: · Norm: DIN 18273 · Lochung: PZ
nach DIN EN 13126-3 · L-förmige, in der von Mallet-Stevens 1923 entworfenen Gestaltung, bei der zwei Rundstäbe in einem Gehrungsschnitt von 90 Grad zusammengesetzt worden sind · 4-Punkt-Kugelrastung zur spürbaren und hörbaren Positionierung des Fenstergriffs in 90 Grad Schritten · Befestigung unsichtbar · mit stabilisierenden Stütznocken, Ø=10 mm · Verschraubung M5 · Entfernung der Befestigungspunkte 43 mm · ovale Rosette · Rosettenmaße ca. Höhe 70 x Breite 32,5 mm, Stärke ca. 10 mm · 7 mm Vollstift · 14 mm Längenvarianz Weitere technische Eigenschaften: · Lochabstand: 43mm · Sockelstärke: 10mm · Grifflänge: 137mm · Nocken-Ø: 10mm · Vierkant: 7mm

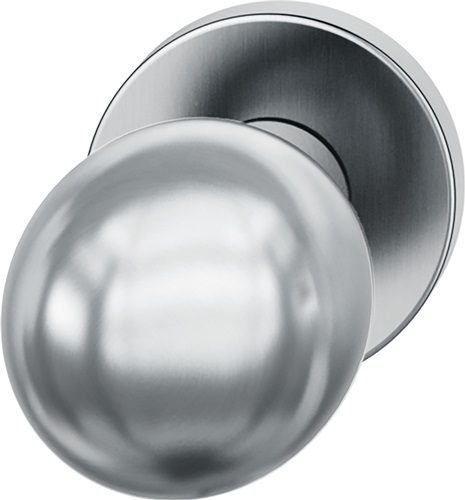

Kugelknopf massiv fest auf Rosette ASL® · zur gegenseitigen Verschraubung · im Knopfdrückerhals ist eine M12 Gewindeaufnahme für FSB Wechselstifte (Die, zu Ihrer Kombination passenden, Befestigungssets ASL® finden Sie unter Zubehör am Ende des Kapitels) Weitere technische Eigenschaften: · Knopftiefe: 77mm · Anschlagrichtung: DIN links / rechts · Form: gerade
nach DIN EN 13126-3 · Design als Säbelform, wie von Max Bill für die Ulmer Hochschule gestaltet · 4-Punkt-Kugelrastung zur spürbaren und hörbaren Positionierung des Fenstergriffs in 90 Grad Schritten · Befestigung unsichtbar · mit stabilisierenden Stütznocken, Ø=10 mm · Verschraubung M5 · Entfernung der Befestigungspunkte 43 mm · ovale Rosette · Rosettenmaße ca. Höhe 70 x Breite 32,5 mm, Stärke ca. 10 mm · 7 mm Vollstift · 14 mm Längenvarianz Weitere technische Eigenschaften: · Lochabstand: 43mm · Sockelstärke: 10mm · Grifflänge: 135mm · Nocken-Ø: 10mm · Vierkant: 7mm
Flachkopf massiv · fest auf Rosette ASL® · Befestigung gegenseitig · Knopf- und Rosetten-Ø 55 mm · im Knopfdrückerhals ist eine M12 Gewindeaufnahme für FSB Wechselstifte · Knopfhöhe 52 mm Weitere technische Eigenschaften: · Knopftiefe: 52mm · Anschlagrichtung: DIN links / rechts · Form: gerade

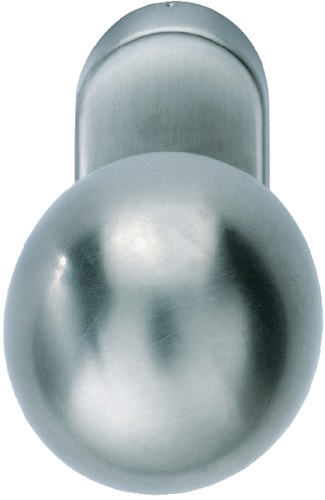

FSB Feuerschutz-Profiltür-Knopf schräg, auf ovaler Rosette mit unsichtbarer Befestigung für Senkschrauben M5 (Schraublochabstand 50 mm) mit Hochhaltefeder · mit 9 mm für Feuer- und Rauchschutztüren, fest gelagert · DIN links / rechts · Lieferung ohne Stift und Schrauben Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Knopfdurchmesser: 50mm · Farb-Nr.: 0105 · Befestigungssystem: verdeckte Verschraubung

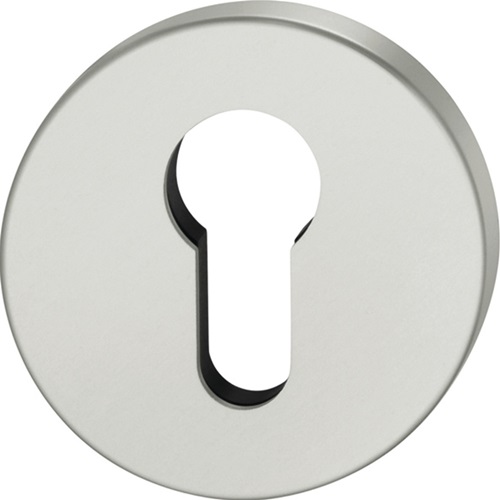

runde ASL®-Schlüsselrosetten-Paare Achtung: Lieferung ohne Befestigungsmaterial! (Die, zu Ihrer Kombination passenden, Befestigungssets ASL® finden Sie unter Zubehör am Ende des Kapitels) Weitere technische Eigenschaften: · Farb-Nr.: 0105 · Zylinderabdeckung: ohne ZA · Detail: ASL®

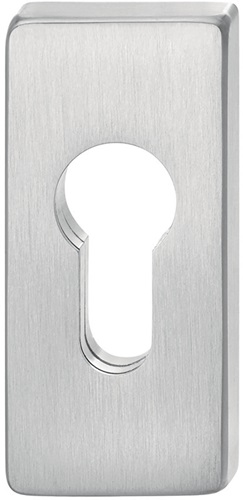

PZ · rechteckig · für Rahmentüren · Höhe 70 mm · Breite 32,5 mm · Lieferung ohne Schrauben Weitere technische Eigenschaften: · Farb-Nr.: 6204 · Zylinderabdeckung: ohne ZA
