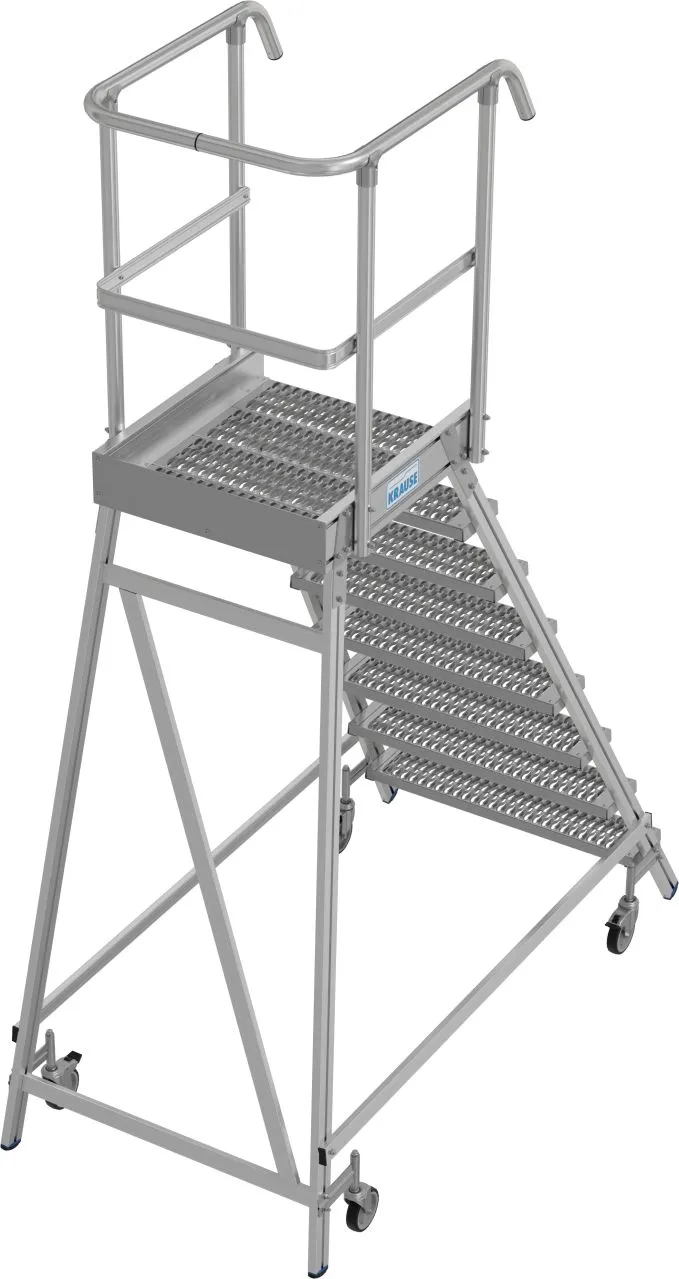

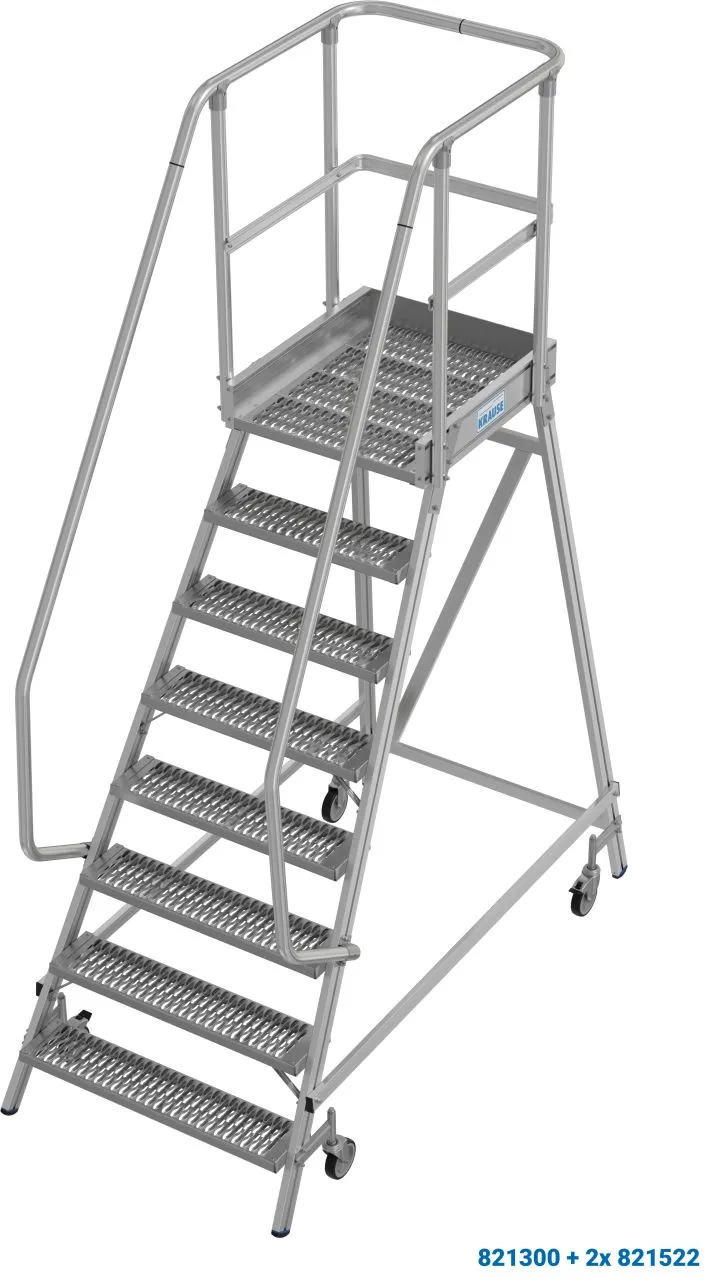

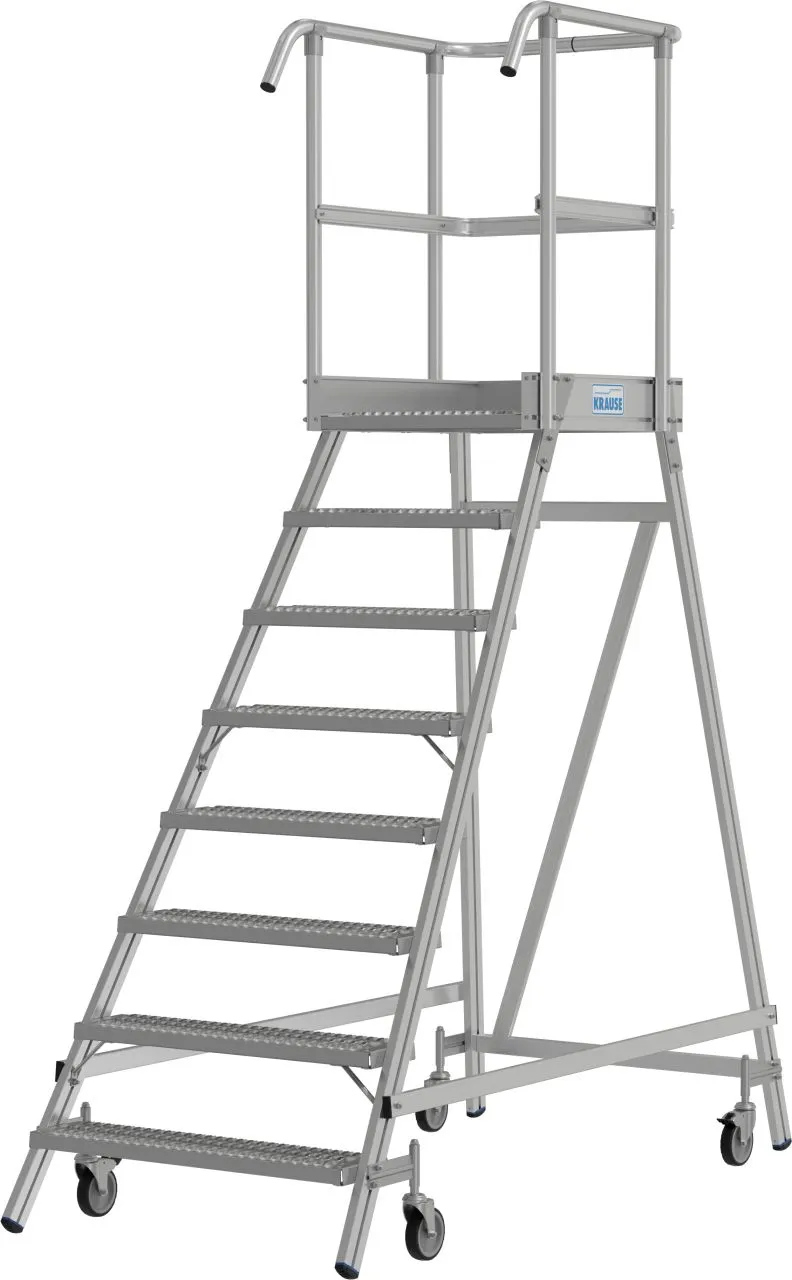

Krause STABILO Podestleiter fahrbar einseitig begehbar Profilrost R13 Stufen 1x8 Stufen
| Arbeitshöhe: | 3,95 m |
|---|---|
| Grundfläche: | 2,05 x 1,00 m |
| Kategorie: | Stufenanlegeleiter |
| Material: | Aluminium |
| Plattformgröße: | 600 x 720 mm |
| Senkrechte Höhe: | 2,95 m |
| Stufentiefe: | 180 mm |
| Transportmaß: | 0,90 x 0,60 x 2,20 m (B/T/L) |
| maximale Standhöhe: | 1,95 m |
