17,31 €
KRAUSE STABILO Fußkappe Gelenk-Teleskopltr. li.
+ Incl. Blindniete
| Anbringung: | in Aufstiegsrichtung links |
|---|---|
| Transportbreite: | 0,15 m |
| Transportlänge: | 0,2 m |
| max. Aufstellbreite: | 1,17 m |
| min. Aufstellbreite: | 1,17 m |
Am Kreuzweg 3
36304 Alsfeld
Ähnliche Artikel
Bei Bedarf kann ein zweiter Handlauf eingesetzt werden.+ 12 Stufen 60°
Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)
Sprossen-Seilzugleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Bequeme Höhenverstellung von Sprosse zu Sprosse dank zwei Seilzügen mit Kunststoffseil Automatisch wirkende Einfallhaken · Mittel- und Oberteil separat verstellbar Oberleiter mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge mit Gleitführungen Sprossenabstand: 280 mm Leiterbreite: 470 mm (ohne Traverse) Maximale Belastung: 150 kg Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar
Für Produkte aus Aluminium ab Baujahr 2005 bis 2018 1 Satz = 4 Stück
Eine Erweiterung der klassischen Stehleiter mit bequemen breiten Stufen, kunststoffummantelten Stahlscharnieren, Verstärkungswinkel und reißfeste Polyester-Gurtbänder sind Qualitätsmerkmale. Parallel verlaufende Holme. Eine lichte Weite von 390 mm sowie beidseitige Traversen garantieren eine hohe Sicherheit sowie einen komfortablen Aufstieg.
Um bei mehrzügigen Leitern ein sicheres Greifen zwischen den aufeinanderfolgenden Holmen der Steigleitern zu ermöglichen Nach DIN EN ISO 14122 muss der Zwischenraum mit einem zusätzlichen Steigleiterholm gesichert sein
Einsteckhaken selbstsichernd, verwendbar an allen Layher TOPIC-Leitern
1 Satz = 2 Stück
Lichte Weite 400 mm Rechteckrohr-Holme 50 x 20 mm Rutschsichere Lochsprossen Verschiedene Wandhalter als Zubehör erhältlich

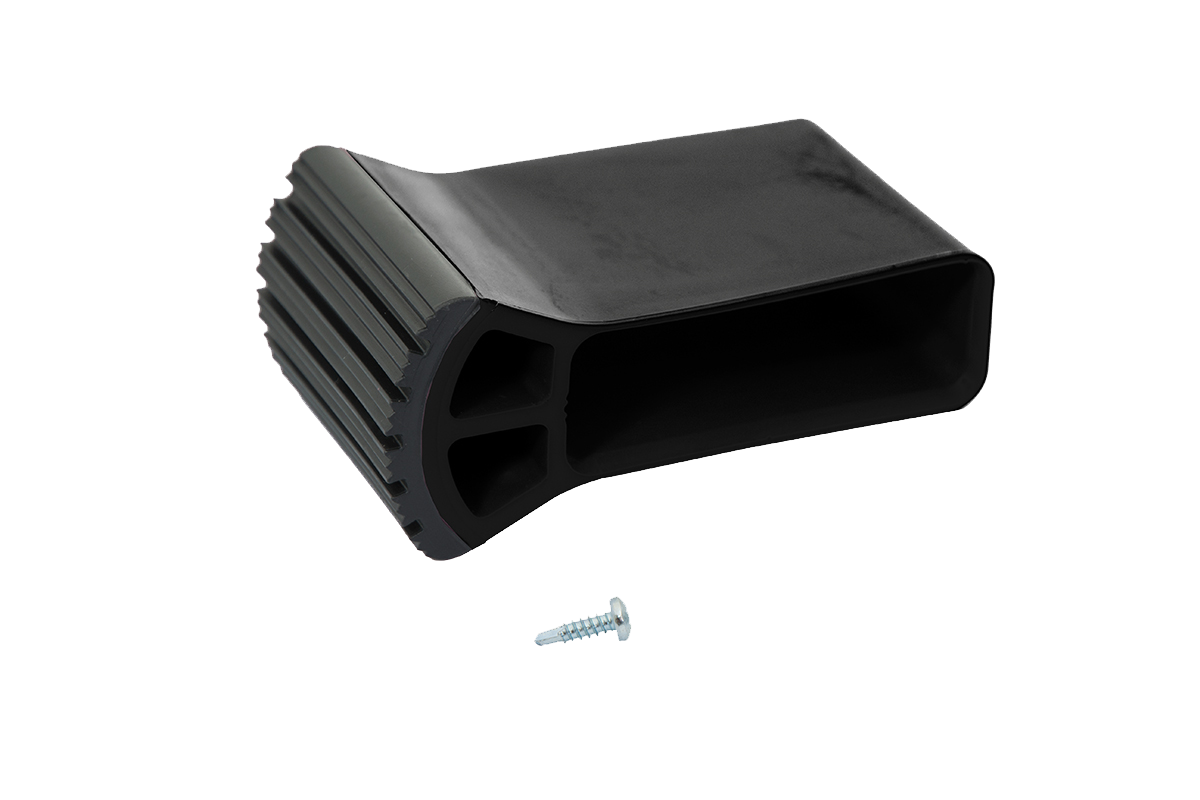

Traversenfußkappe für MultiStar und TeleSet+ Farbe: schwarz+ Lieferung stückweise+ Lieferung inkl. einer Bohrschraube
Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m
Sprossen-Schiebeleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Einfache Höhenverstellung von Sprosse zu Sprosse dank Steckhaken mit automatisch einrastender Abhebesicherung Oberleiter ab Größe 2 x 14 Sprossen mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge Oberleitern bis 3,0 m mit nivello® Leiterschuhen Sprossenabstand: 280 mm Leiterbreite: 420 mm (ohne Traverse) Maximale Belastung: 150 kg Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar
Die klassische Ausführung des Klapptritts mit bequemen, breiten Stufen. Kunststoffummantelte Stahlscharniere, Verstärkungswinkel und reißfeste Polyester-Gurtbänder sind Qualitätsmerkmale. Der Tritt kann bis oben auf der Plattform betreten werden.
Aluminium-Stufen-Regalleiter mit Einhängehaken für Rundrohrschienenanlagen mit einem Rohrdurchmesser (Ø 30 mm).+ Am oberen Holmende 2 Leiterhaken zum Einhängen in das Rundrohr zur Leiterbenutzung, 2 tiefer angebrachte Leiterhaken zum platzsparenden Einhängen der Leiter im unbenutzten Zustand (Parkposition)+ Hochfest verbördelte Stufen-/Holmverbindung mit 80 mm tiefen, profilierten Stufen für einen sicheren Aufstieg und bequemen Stand+ Handlauf und Haltestange als Zubehör erhältlich+ Regalleiter auf Anfrage auch pulverbeschichtet in unterschiedlichen RAL-Farbtönen erhältlichInfo: Bei der Bestellung ist das Maß D = senkrechte Einhängehöhe entscheidend bei der Auswahl der Regalleiter. Wir fertigen Regalleitern auch nach Ihren Vorgaben an. Bitte geben Sie uns das exakte Maß vom Boden bis zur Unterkante der Schienenanlage an.
Die solide und praktische Stufen-Stehleiter mit kleiner Ablage und Eimerhaken für die unterschiedlichsten Tätigkeiten im Innenbereich.- Sicherheitsbügel mit integrierter Ablage für Kleinteile und Eimerhaken- 250 mm tiefe profilierte Stahl-Plattform- Holmumgreifendes Sicherheits-Gelenksystem (40CS)- 80 mm tiefe Sicherheitsstufen mit Anti-Rutsch-Riffelung- Stabile, 6-fach vernietete Stufen-/Holmverbindung für hohe Stabilität- Rutschhemmende Fußkappen
Bei Bedarf kann ein zweiter Handlauf eingesetzt werden.+ 9 Stufen 45°
Für Stufen- und Sprossenleitern aus Aluminium bis Baujahr 2004 Auch passend für Bestell-Nr. 050094-050096 · 030408
Einseitig · mit Geländeransatz Holmabmessung: 60 x 25 mm Gesamtlänge: 1.600 mm Nutzlänge: 1.200 mm 1 VE = 1 Stück
Zur seitlichen Befestigung · wenn der Anbau in der Mitte der ortsfesten Leiter aus Platzgründen nicht möglich · z.B. bei Schachleitern mit lichter Weite 300 mm
Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m
