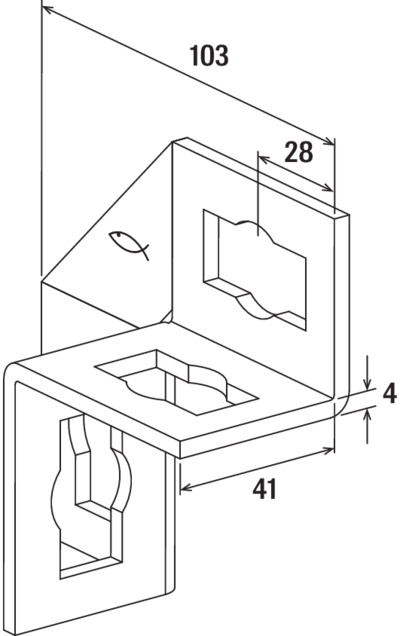

fischer Universalwinkel PUWS 2 x 2 A4

fischer Universalwinkel PUWS 2 x 2 A4

Der fischer Universalwinkel PUWS ist ideal zur universellen Winkelverbindung von fischer Montageschienen FUS mit dem fischer Durchsteckverbinder PFCN. Die Formlöcher in den Universalwinkeln ermöglichen die einfache Verbindung mit dem Durchsteckverbinder. Der Universalwinkel ist ein zweiseitiges Konstruktionselement, das sich an die Profile anlegt und somit sehr hohe Stabilität und Sicherheit bietet. fischer bietet die Universalwinkel als 4- und 8-Loch-Varianten mit 90° sowie als 4-Loch-Variante mit 45° an.

  • Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.
  • Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.

G9

  • Die Universalwinkel zur Verbindung der FUS-Montageschienen geben einer Tragekonstruktion sehr hohe Stabilität und Sicherheit (paarweise Verwendung wird empfohlen).
  • Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.
  • Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.
  • Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.

geeignet für

Anwendung

  • Universalwinkel zur Aussteifung von Tragekonstruktionen für das Durchstecksystem.
  • Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.
Eigenschaften "fischer Universalwinkel PUWS 2 x 2 A4"
Anzugsdrehmoment bei Schraubengüte ≥ 8.8: 40 Nm
Ausführung (etim): Befestigungswinkel
Breite: 180,00 mm
Gewicht: 2630,00 gr
Höhe: 70,00 mm
Kollektion: PUWS
Lastniveau: Mittel
Länge: 250,00 mm
Material: A4
Oberflächenschutz: sonstige
Profi / DIY: Profi
Typbezeichnung: Universalwinkel
Volumen: 3150,00 cm³
Werkstoff: rostfreier Stahl
Werkstoffgüte: rost- und säurebeständiger Stahl
