fischer Sperrzahnschraube mit Klemmbeschichtung SKSK M8x16 A4, Edelstahl A4
66,54 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage

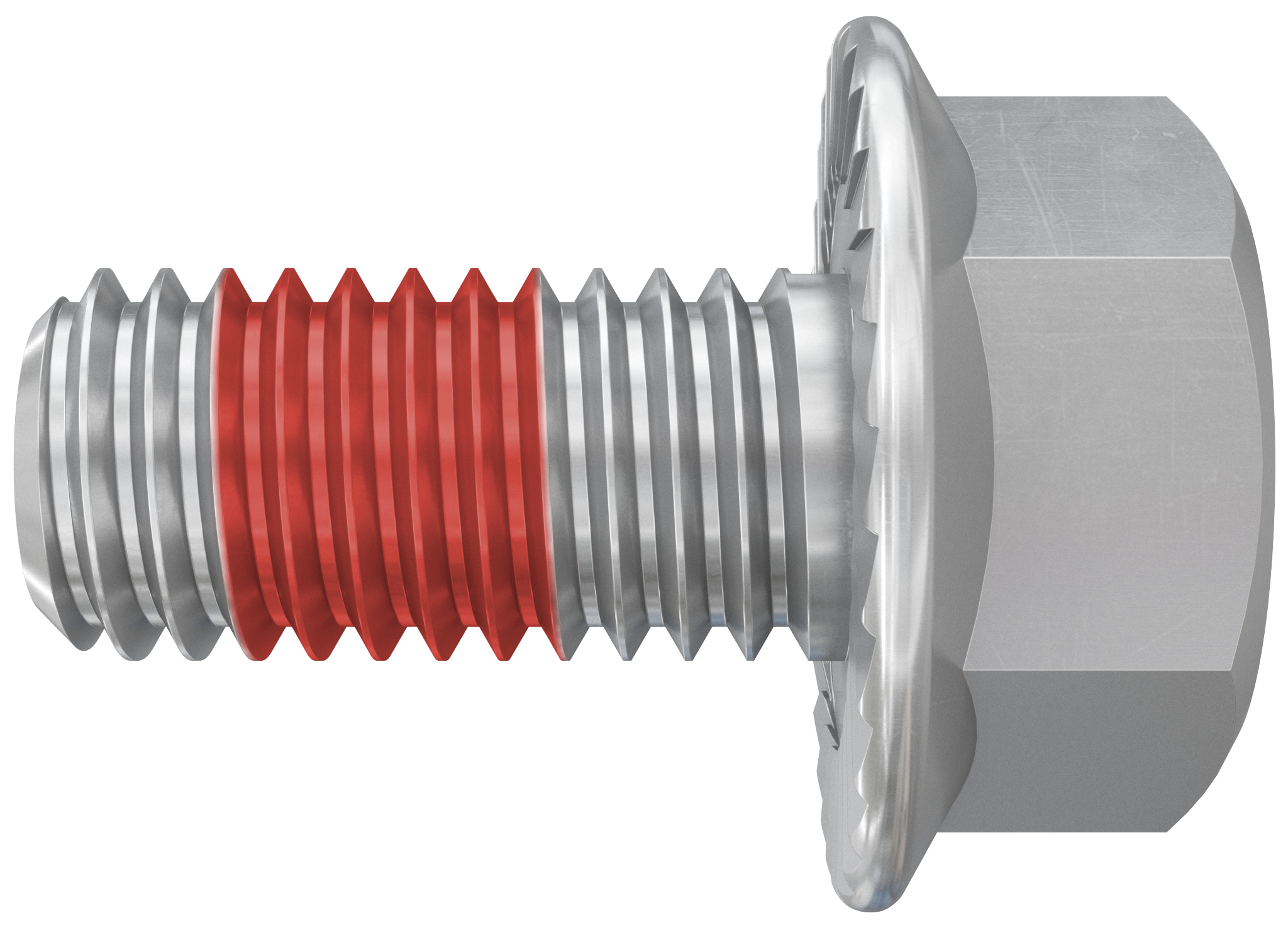

fischer Sperrzahnschraube mit Klemmbeschichtung SKSK M8x16 A4, Edelstahl A4
Die zusätzliche Klemmbeschichtung verhindert ein Herausdrehen.
- Abgestimmt auf das fischer PV-Clip System
- Aus Edelstahl A4
- Sechskantkopf und Sperrverzahnung
- Integrierte Klemmbeschichtung
G9
- Abgestimmt auf das fischer PV-Clip System zur Befestigung von PV-Modulen an Fassaden
- Sichere Verbindung von PV-Modulen mit dem PV-Clip FSMC
Erstes Modul:
- Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
- Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der einen Modulseite
- Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der gegenüberliegenden Modulseite
- Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o. ä.
- Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o. ä.
- Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
- Eindrehen der fischer Sperrzahnschrauben mit Klemmbeschichtung in die Schiebemuttern auf der einen Modulseite.
- Montage von mindestens zwei Mittel-Clips FSMC M mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der gegenüberliegenden Modulseite
- Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
- Befestigung der Mittel-Clips FSMC M im Bauuntergrund mittels Dübel, Holzschrauben o.ä.
- Aufschieben von mindestens vier Schiebemuttern FSMN auf die Montagelöcher auf der Rückseite des Modulrahmens
- Eindrehen der fischer Sperrzahnschrauben mit Klemmbeschichtung in die Schiebemuttern auf der einen Modulseite.
- Montage von mindestens zwei Start-/End-Clips FSMC S/E mit je einer fischer Sperrzahnschraube mit Klemmbeschichtung auf der gegenüberliegenden Modulseite
- Mittels Schlüssel-Schloss-Prinzip die Schrauben auf das vorherige Modul aufstecken und einschieben
- Befestigung der Start-/End-Clips FSMC S/E im Bauuntergrund mittels Dübel, Holzschrauben o.ä.
geeignet für
- Diverse Bauuntergründe (Beton, Holz, Mauerwerk, Stahl, Trapezblech)
- Diverse Unterkonstruktionen (Aluminiumprofile, Stahlprofile, Holzlattung)
Anwendung
- System zur Befestigung von PV-Modulen an Fassaden
- Zur Verbindung der PV-Clips FSMC mit dem PV-Modul

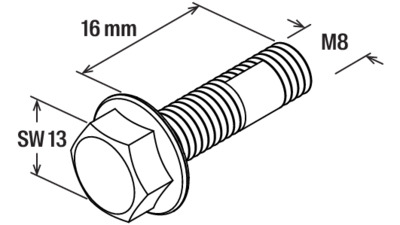

| Antrieb: | Sechskant |
|---|---|
| Breite: | 90,00 mm |
| Durchmesser: | 8 mm |
| Farbe: | Edelstahl |
| Gewicht: | 1525,00 gr |
| Gewinde: | M8 |
| Gewindeart: | metrisch |
| Gewindelänge: | 16 mm |
| Gewindemaß (mm): | 8 mm |
| Gewindemaß imperial: | #8 |
| Gewindeverteilung: | Vollgewinde |
| Höhe: | 45,00 mm |
| Kopfform: | Sechskantkopf |
| Linksgewinde: | Nein |
| Länge: | 180,00 mm |
| Länge_y: | 16 mm |
| Material: | A4 |
| Mit Mutter: | Nein |
| Mit Unterlegscheibe: | Nein |
| Profi / DIY: | Profi |
| Schlüsselweite: | 13 mm |
| Senkkopf: | Nein |
| Typbezeichnung: | Sechskantschraube |
| Volumen: | 729,00 cm³ |
| Werkstoff: | Nicht rostender Stahl |
| Werkstoffgüte: | Nicht rostender Stahl A4 (1.4571) |
| mit Flansch: | Ja |
