fischer Rohrschelle FRSN 70 - 77 M8/M10
48,83 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Rohrschelle FRSN 70 - 77 M8/M10
Die fischer Rohrschelle FRSN 70 - 77 M8/M10 eignet sich für die Befestigung von Stahlrohren in Industrieanwendungen. Das hochwertig verzinkte Material gewährleistet eine lange Lebensdauer.
Produktvorteile
- Mittelständiges Lastniveau von bis zu 1.5 kN für zuverlässige Stabilität.
- Einfache Installation durch Innengewindeanschluss M8/M10.
- Geeignet für Gussrohre und eine unproblematische Montage.
Einsatzbereiche
Ideal für die Befestigung von Stahlrohren in Industriebauten ohne Schallschutzanforderungen im trockenen Innenbereich.
Technische Hinweise

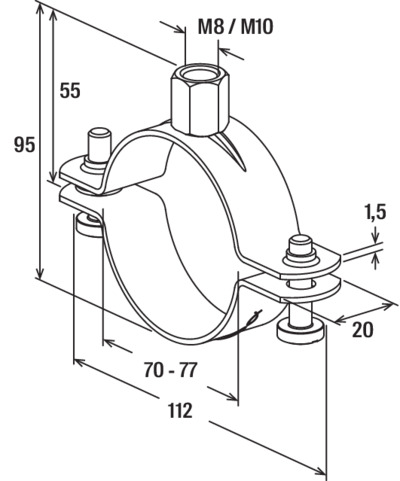

Die Rohrschelle hat einen Spannbereich von 70 - 77 mm und ist für eine Bauhöhe von 128 mm und eine Breite von 213 mm konzipiert. Sie ist aus galvanisch verzinktem Stahl mit einer Schichtdicke von 8 µm gefertigt.
Lieferumfang
Lieferumfang beinhaltet 1 Stück Rohrschelle FRSN 70 - 77 M8/M10 in Faltschachtelverpackung.
| Anschlussgewinde: | M8 / M10 |
|---|---|
| Anschlussmutter: | Stahl DC 01 nach DIN EN 10111 |
| Anschlussvorrichtung: | Innengewinde |
| Breite: | 213,00 mm |
| Breite Schellenband: | 20 mm |
| Breite_y: | 112 mm |
| Breite x Stärke Schellenband: | 20 x 1,5 mm |
| Dämmeinlage: | keine Einlage |
| Geeignet für Aluminiumrohre: | Nein |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Nein |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Nein |
| Geeignet für Kupferrohre: | Nein |
| Geeignet für Spiralrohre: | Nein |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Nein |
| Höhe: | 128,00 mm |
| Höhe_y: | 95 mm |
| Installationsdrehmoment: | 2 Nm |
| Kollektion: | FRSN |
| Lastniveau: | Mittel |
| Länge: | 270,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 1.5 kN |
| Nenndurchmesser (etim): | 2 1/2 Zoll (65) |
| Nenngröße: | 2 1/2 in |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Schichtdicke Oberflächenschutz: | 8 µm |
| Spannbereich: | 70 - 77 mm |
| Spannbereich von - bis: | 70 mm |
| Stärke Schellenband: | 1.5 mm |
| Typbezeichnung: | Rohrschelle |
| Verpackungsvariante: | Faltschachtel |
| Verschlussschraube: | M6 |
| Volumen: | 7361,28 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
