150,97 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Massivrohrschelle FRSMN 95 - 102 mit Kombianschlussgewinde M10/M12
Die fischer Massivrohrschelle FRSMN bietet eine robuste Lösung zur Befestigung von Stahlrohren. Durch die galvanisch verzinkte Oberfläche und die zweischraubige Ausführung gewährleistet sie eine hohe Biegefestigkeit und sichere Montage.
Produktvorteile
- Geeignet für Gussrohre mit einem Außendurchmesser von 95 bis 102 mm.
- Verfügt über eine VdS-Anerkennung für Einsatz in Sprinkleranlagen.
- Einfacher, flexibler Anschluss durch Kombianschlussgewinde M10/M12.
Einsatzbereiche
Die Massivrohrschelle ist ideal für den Einsatz in Industrieanlagen zur Befestigung von Rohrleitungen ohne Schallschutzanforderungen sowie für Sprinklerrohrleitungen nach FM- und VdS-Richtlinien.
Technische Hinweise
Hergestellt aus galvanisch verzinktem Stahl, hat die Rohrschelle eine maximale statische Last von 5 kN. Sie ist nicht geeignet für Kupfer-, Edelstahl-, Aluminium-, dünnwandige oder Kunststoffrohre.
Lieferumfang
Lieferumfang: 1 Massivrohrschelle FRSMN 95 - 102 mit Kombianschlussgewinde M10/M12.

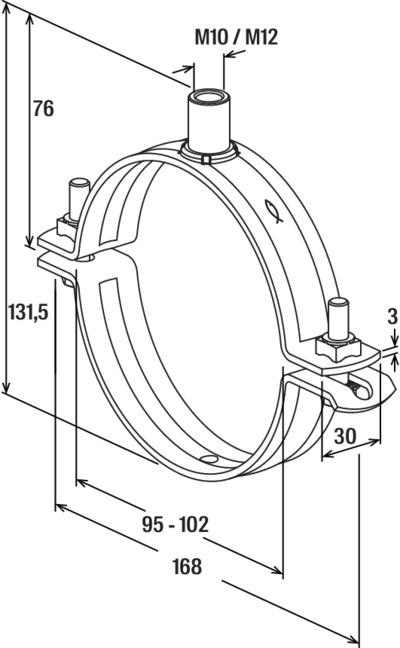

| Anschlussgewinde: | M10 / M12 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Antrieb: | SW 13 / PH3 |
| Breite: | 230,00 mm |
| Breite Schellenband: | 30 mm |
| Breite_y: | 168 mm |
| Breite x Stärke Schellenband: | 30 x 3,0 mm |
| Dämmeinlage: | keine Einlage |
| Geeignet für Aluminiumrohre: | Nein |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Nein |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Nein |
| Geeignet für Kupferrohre: | Nein |
| Geeignet für Spiralrohre: | Nein |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Nein |
| Höhe: | 255,00 mm |
| Höhe_y: | 131.5 mm |
| Installationsdrehmoment: | 3 Nm |
| Kollektion: | FRSMN |
| Lastniveau: | Schwer |
| Länge: | 260,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 5 kN |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Prüfzeichen: | VdS Anerkennung |
| Spannbereich: | 95 - 102 mm |
| Spannbereich von - bis: | 95 mm |
| Stärke Schellenband: | 3 mm |
| Typbezeichnung: | Massivrohrschelle |
| VdS-Anerkennung: | Ja |
| Verschlussschraube: | M8 |
| Volumen: | 15249,00 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
