fischer Massivrohrschelle FRSM 297-304 M12/M16
238,02 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Massivrohrschelle FRSM 297-304 M12/M16
- Zweischraubigkeit für optimierte Anpassung an Rohraußendurchmesser.
- Verlustsicherung der Schraube.
- Anschlussmutter mit Kombi-Gewinde.
- Schalldämmeinlage.
G9
- Hohe geprüfte Lasten garantieren die sichere Funktion der FRSM.
- Die Anschlussmutter mit Kombigewinde M10 / M12, M12 / M16 oder M16 ermöglicht eine optimierte Lagerhaltung.
- Das gelochte Schellenband ermöglicht ab ø 124 mm die Befestigung mit 2 Gewindestangen z. B. für die Befestigung von Guss-Dachentwässerungsleitungen.
- Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.
- Die Verlustsicherung der Schrauben gewährleistet eine problemlose Montage.
geeignet für
Anwendung
- Befestigung von mittleren bis schweren Rohrleitungen mit Gewindestangen oder Stockschrauben.
- Zur Anwendung im trockenen Innenbereich.

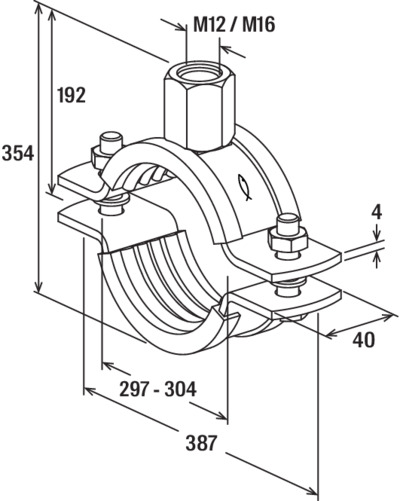

| Anschlussgewinde: | M12 / M16 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Art des Verschlusses: | doppelte Schraube |
| Brandverhalten: | DIN 4102: Klasse B2 |
| Breite: | 442,00 mm |
| Breite Schellenband: | 40 mm |
| Breite_y: | 392 mm |
| Breite x Stärke Schellenband: | 40 x 4,0 mm |
| Dämmeinlage: | Schallschutz |
| Einlagen: | Gummi |
| Geeignet für Aluminiumrohre: | Ja |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Ja |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Ja |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Ja |
| Gewicht: | 19352,00 gr |
| Härte: | 60 + - 5° Shore A |
| Höhe: | 125,00 mm |
| Höhe_y: | 354 mm |
| Installationsdrehmoment: | 10 Nm |
| Kollektion: | FRSM |
| Lastniveau: | Schwer |
| Länge: | 510,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 5 kN |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Schalldämmung: | für DIN 4109 |
| Spannbereich: | 297 - 304 mm |
| Spannbereich von - bis: | 297 mm |
| Stärke Schellenband: | 4 mm |
| Temperaturbereich: | -50° bis +110°C |
| Temperaturbeständigkeit: | -50 °C |
| Typbezeichnung: | Massivrohrschelle |
| Verpackungsvariante: | Faltschachtel |
| Verschlussschraube: | M12 |
| Volumen: | 28177,50 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
