fischer Massivrohrschelle FRSM 108-116 M10/M12
141,11 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Massivrohrschelle FRSM 108-116 M10/M12
Die fischer Massivrohrschelle FRSM 108-116 M10/M12 ist eine zweischraubige Rohrschelle aus galvanisch verzinktem Stahl, die sich für den Einsatz in verschiedenen Anwendungen der Rohrverankerung eignet.
Produktvorteile
- Hohe Flexibilität durch Kombi-Anschlussgewinde M10/M12
- Schalldämmung gemäß DIN 4109
- Geeignet für unterschiedliche Rohrmaterialien wie Stahl, Kupfer, Gusseisen, Aluminium und Kunststoff
Einsatzbereiche
Befestigung von mittleren bis schweren Rohrleitungen mit Gewindestangen oder Stockschrauben im trockenen Innenbereich.
Technische Hinweise
Die Rohrschelle ist für einen Temperaturbereich von -50 °C bis +110 °C geeignet und erfüllt hohe Anforderungen an die Lastaufnahme mit einer max. statischen Last von 3 kN.

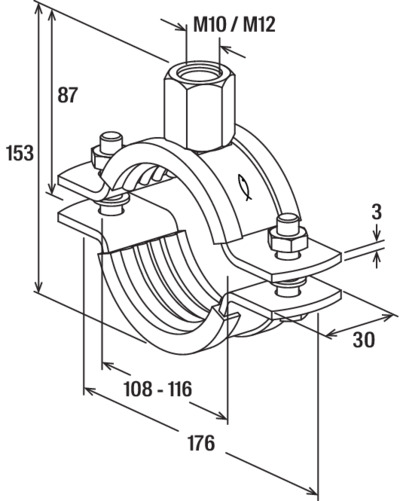

| Anschlussgewinde: | M10 / M12 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Breite: | 250,00 mm |
| Breite Schellenband: | 30 mm |
| Breite_y: | 181 mm |
| Breite x Stärke Schellenband: | 30 x 3,0 mm |
| Dämmeinlage: | Schallschutz |
| Geeignet für Aluminiumrohre: | Ja |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Ja |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Ja |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Ja |
| Härte: | 60 + - 5° Shore A |
| Höhe: | 235,00 mm |
| Höhe_y: | 153 mm |
| Installationsdrehmoment: | 3 Nm |
| Kollektion: | FRSM |
| Lastniveau: | Schwer |
| Länge: | 300,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 3 kN |
| Nenndurchmesser (etim): | 4 Zoll (100) |
| Nenngröße: | 4 in |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Schalldämmung: | für DIN 4109 |
| Spannbereich: | 108 - 116 mm |
| Spannbereich von - bis: | 108 mm |
| Stärke Schellenband: | 3 mm |
| Temperaturbereich: | -50° bis +110°C |
| Temperaturbeständigkeit: | -50 °C |
| Typbezeichnung: | Massivrohrschelle |
| Verschlussschraube: | M8 |
| Volumen: | 17625,00 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
