fischer Kälteschelle KFT 74,0
33,84 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Kälteschelle KFT 74,0
- Anschlussmutter mit Kombigewinde.
- Eingeklebte Kautschukauflage.
G9
- Die Kälteschelle KFT aus geschlossenem PUR-Schaum gewährt den Einsatz mit allen gängigen Dämmmaterialien.
- Die eingeklebte Kautschukauflage reduziert den Montageaufwand durch optimale Anpassung.
- Die Tripelgewinde-Anschlussmutter M8 / M10 / 1/2" gewährleistet Flexibiltiät auf der Baustelle.
- Altersbeständiges Material sichert eine gleichbleibende Funktion der KFT.
geeignet für
Anwendung
- Installation von Rohrleitungen in der Kälte- und Klimatechnik mit hoher Lastaufnahme.
- Zur Anwendung im trockenen Innenbereich.

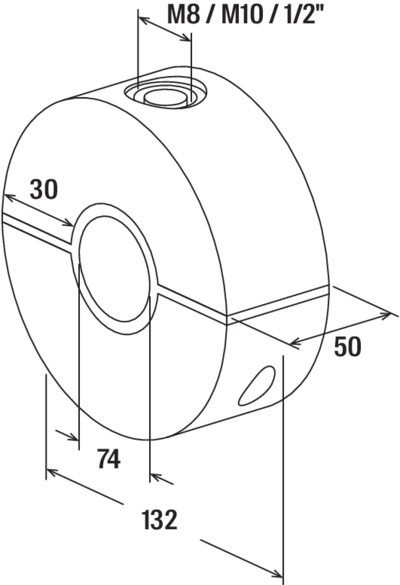

| Anschlussgewinde: | M8 / M10 / 1/2" |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Art des Verschlusses: | doppelte Schraube |
| Brandverhalten: | DIN 4102: Klasse B2 |
| Breite: | 140,00 mm |
| Breite_y: | 132 mm |
| Breite x Stärke: | 50 x 31 mm |
| Diffusionswiderstand: | 1000 µ |
| Dämmeinlage: | Kälteisolierung |
| Dämmstärke: | 30 mm |
| Einlagen: | sonstige |
| FM-Zulassung: | Nein |
| Geeignet für Aluminiumrohre: | Ja |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Ja |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Ja |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Ja |
| Gewicht: | 411,00 gr |
| Höhe: | 50,00 mm |
| Innen-Ø: | 74 mm |
| Installationsdrehmoment: | 3 Nm |
| Kollektion: | KFT |
| Lastniveau: | Mittel |
| Länge: | 140,00 mm |
| Länge Dämmmaterial: | 50 mm |
| Material: | geschlossenzelliger Polyurethanschaum |
| Max. empf. statische Last (zentr. Zug): | 3.5 kN |
| Oberflächenbehandlung: | sonstige |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Rohdichte: | 250 kg/m³ |
| Spannbereich von - bis: | 74 mm |
| Temperaturbeständigkeit: | -160 °C |
| Typbezeichnung: | Kälteschelle |
| VdS-Anerkennung: | Nein |
| Verschlussschraube: | M8 |
| Volumen: | 980,00 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
