fischer Kälteschelle FRSK 125 - 127 M8/M10
380,35 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Kälteschelle FRSK 125 - 127 M8/M10
- Einfache Anpassung an den Rohraußendurchmesser durch den variablen Spannbereichsausgleich und die Zweischraubigkeit.
- Altersbeständiges Material gewährleistet gleichbleibende Leistung.
- Doppelgewindige Anschlussmutter für Flexibilität auf der Baustelle.
- Integriertes Lastverteilblech sichert die Lastübertragung und gewährt höhere Lasten.
G9
- Der variable Spannbereichsausgleich und die Zweischraubigkeit ermöglichen eine einfache Anpassung auf den Rohraußendurchmesser und verringert die Anzahl der notwendigen Artikel.
- Die selbstklebende Verschlusslasche sichert die optimale Funktion der Kälteschelle.
- Altersbeständiges Material gewährleistet eine gleichbleibende Leistung der FRSK.
- Die doppelgewindige Anschlussmutter bietet Flexibilität auf der Baustelle.
- Die Verlustsicherung der Schrauben ermöglicht eine problemlose Montage.
- Das integrierte Lastverteilblech sichert die Lastübertragung und gewährt höhere Lasten.
geeignet für
Anwendung
- Installation von Rohrleitungen in der Kälte- und Klimatechnik.
- Zur Anwendung im trockenen Innenbereich.

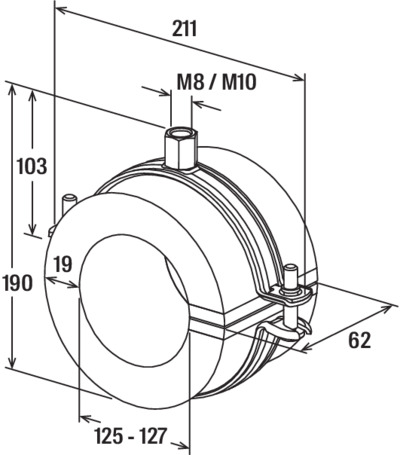

| Anschlussgewinde: | M8 / M10 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Art des Verschlusses: | Schraube |
| Breite: | 315,00 mm |
| Breite_y: | 211 mm |
| Diffusionswiderstand: | 7000 µ |
| Dämmeinlage: | Kälteisolierung |
| Dämmstärke: | 19 mm |
| Einlagen: | sonstige |
| FM-Zulassung: | Nein |
| Geeignet für Aluminiumrohre: | Ja |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Ja |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Ja |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Ja |
| Gewicht: | 4845,00 gr |
| Höhe: | 375,00 mm |
| Höhe_y: | 190 mm |
| Installationsdrehmoment: | 2 Nm |
| Kollektion: | FRSK |
| Lastniveau: | Mittel |
| Länge: | 410,00 mm |
| Länge Dämmmaterial: | 62 mm |
| Material: | geschlossenzelliger Polyurethanschaum |
| Max. empf. statische Last (zentr. Zug): | 1.39 kN |
| Oberflächenbehandlung: | sonstige |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Rohdichte: | 120 kg/m³ |
| Spannbereich: | 125 - 127 mm |
| Spannbereich von - bis: | 125 mm |
| Temperaturbeständigkeit: | -45 °C |
| Typbezeichnung: | Kälteschelle |
| VdS-Anerkennung: | Nein |
| Verschlussschraube: | M6 |
| Volumen: | 48431,25 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
