fischer Hochleistungsanker FH II 15/25 B mit Gewindebolzen

Verzahnte Hammerkopfschrauben, welche mit der passenden verzahnten Ankerschiene einen sauberen Formschluss bilden.Nur für warmgewalzte Profile mit Verzahnung.Tragfähigkeit in alle Richtungen.Beste Tragfähigkeit in Schienenlängsrichtung.Markierung an der Bolzenspitze mit zwei versetzten Schlitzen.Festigkeitsklasse: 8.8.G9FBC-S Anker mit gezahnter Unterseite formschlüssig zu den gezahnten Lippen der Schiene.Dadurch wird eine optimale Tragfähigkeit bei hoher Sicherheit erzielt.Tragfähigkeit in alle Richtungen.Plus optimale Tragfähigkeit in Längsrichtung in Kombination mit FES-H-S durch die Vollverzahnung des Systems.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.FBC-S Hammerkopfschrauben können variabel in der geplanten Position der eingegossenen Ankerschiene eingestellt werdenDie Fixierung erfolgt durch einfaches Drehen um 90° im Uhrzeigersinn und anschließendem Aufbringen des vorgeschriebenen Drehmoment.Geeignet für die Verwendung in Kombination mit warmgewalzten und gezahnten Ankerschienen fischer FES-H-S.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

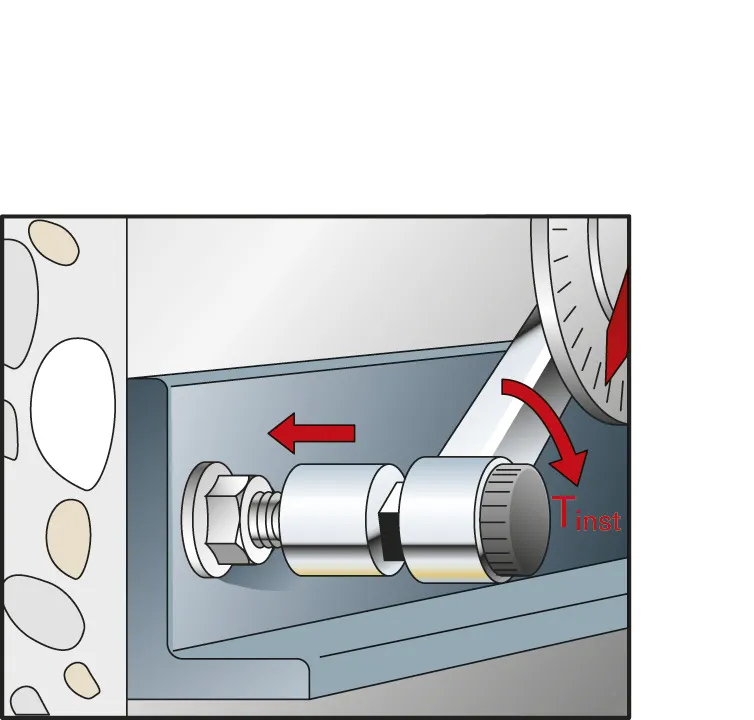

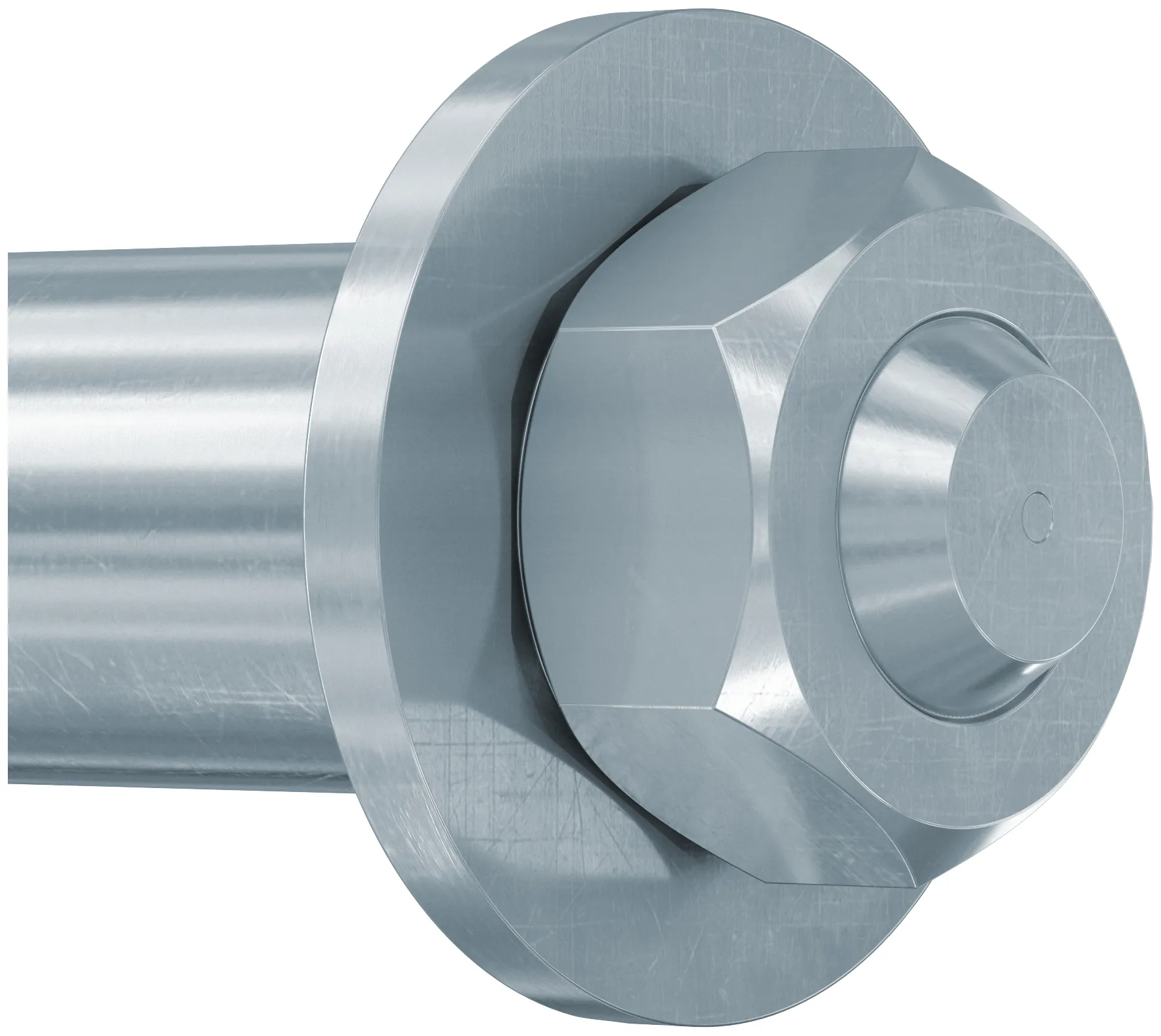

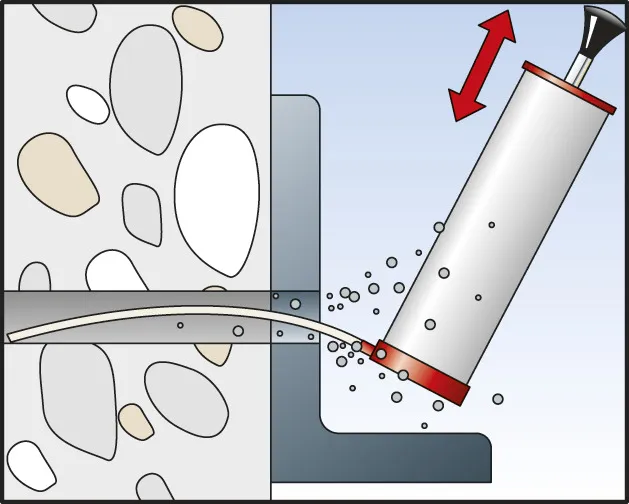

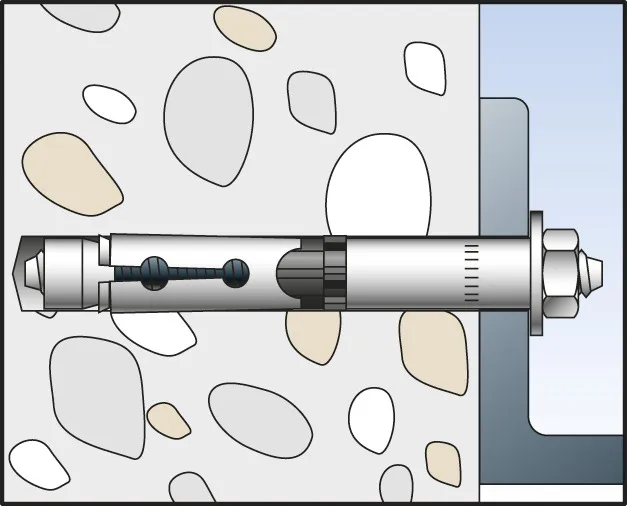

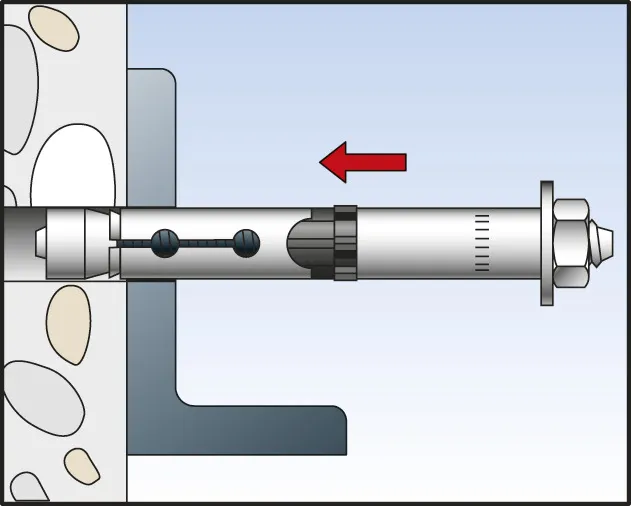

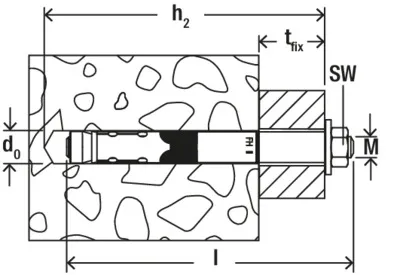

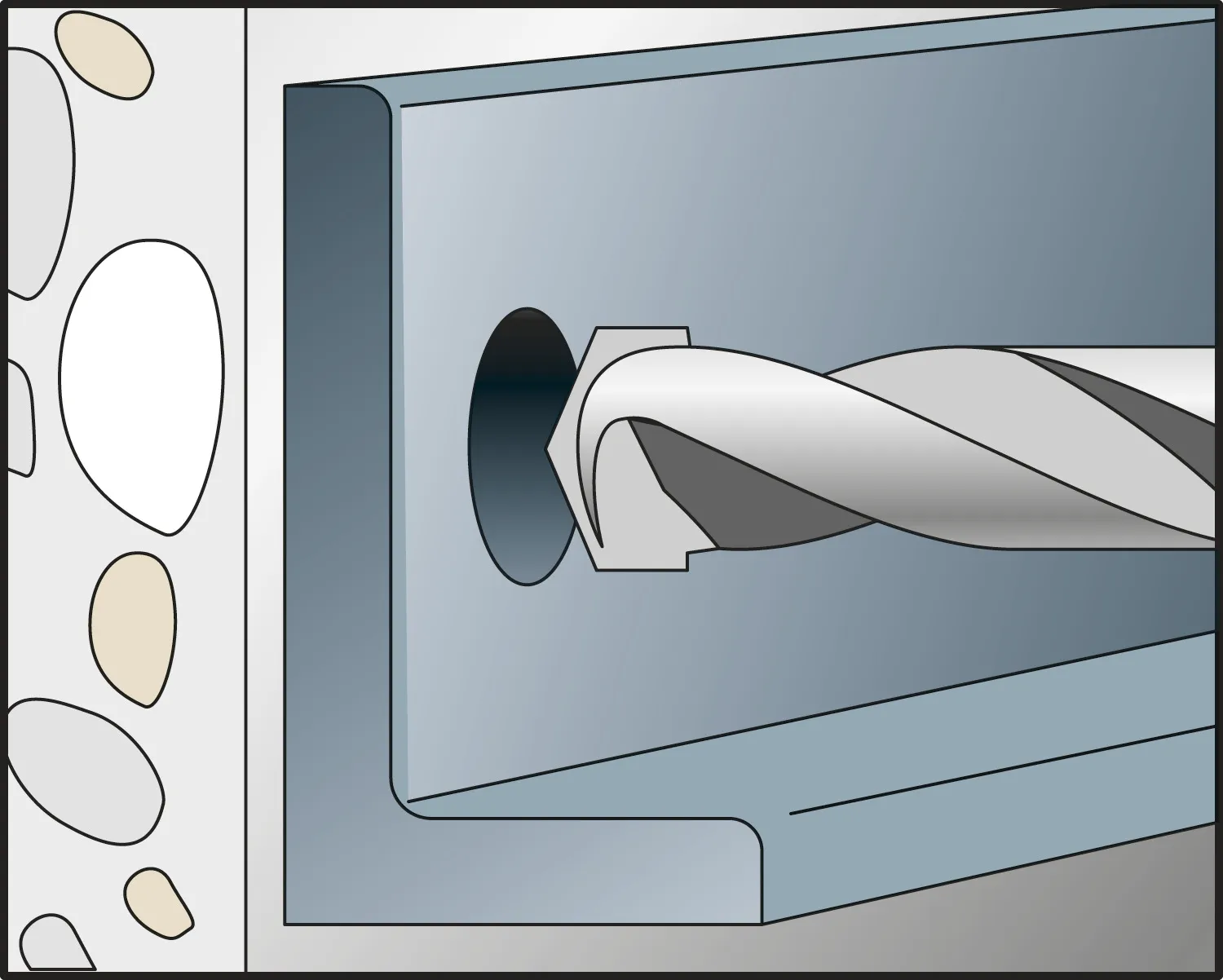

Der fischer Hochleistungsanker FH II B mit Gewindebolzen ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II B mit Gewindebolzen bestens geeignet, um in gerissenem und ungerissenem Beton Gitter, Stahlkonstruktionen und Kabeltrassen zu befestigen.Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch bei Anwendungen in Erdbebengebieten (Seismik C1 und C2).Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit und weniger Befestigungspunkte.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.G9Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.Die praktische Befestigung mittels Gewindebolzen und Mutter ermöglicht die Demontage des Anbauteils.Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.In der Zulassung ist die Verwendung von Hohlbohrern geregelt.Der FH II ist geeignet für die Durchsteckmontage.Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S) und Bolzenversion mit Mutter und Scheibe (Typ B).geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenAnwendungGeländerTreppenKonsolenStahlkonstruktionenKabeltrassenMaschinenToreFassaden

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24).Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen.Höchste seismische Lasten der Leistungskategorie C1 mit und ohne die Verwendung der Verfüllscheibe FFD.G9Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/95, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.Im Falle von seismischen Anforderungen kann der Ringspalt mithilfe der Verfüllscheibe FFD verfüllt werden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15 (Gutachten vorhanden)Beton C80/95 (Gutachten vorhanden)Stahlfaserbeton (aBG vorhanden)Kalksandvollstein (KSV) (Gutachten vorhanden)AnwendungStahlkonstruktionenGeländerKonsolenLeiternKabeltrassenMaschinenTreppenFassadenHolzkonstruktionen

Die fischer Hammerbohrer SDS Max IV sind hochwertige Bohrer mit 4 Hartmetallschneiden und SDS-Max -Aufnahme. Die SDS-Max-Aufnahme sorgt für eine optimale Kraftübertragung und ermöglicht schnellen Bohrfortschritt bei großvolumigen und tiefen Bohrlöchern. Die Hammerbohrer zeichnen sich durch die innovativen Produkteigenschaften der fischer Hammerbohrer Quattric und Pointer aus. Das PGM®-konforme Schneideelement garantiert die Erstellung zulassungskonformer Bohrlöcher. Die 4-gängige Bohrwendel transportiert das Bohrmehl zuverlässig aus dem Bohrloch und reduziert somit den Verschleiß.Vierschneidiger Bohrkopf.Einteiliges Schneidelement aus Vollhartmetall.Zentrierspitze.Viergängige Bohrwendel.PGM®-konformes Schneideelement.G9Die SDS-Max-Aufnahme sorgt für eine optimale Kraftübertragung und ermöglicht schnellen Bohrfortschritt bei großvolumigen Bohrlöchern.Zweischneidiger Bohrkopf mit Zentrierspitze für einfaches und punktgenaues Anbohren.Die 2-gängige Bohrwendel transportiert das Bohrmehl zuverlässig aus dem Bohrloch und reduziert somit den Verschleiß.Die kernverstärkte Bohrwendel sorgt für maximale Energieübertragung und gewährleistet ein vibrationsarmes Bohrverhalten.Das PGM®-konforme Schneideelement garantiert passgenaue Bohrlöcher und erfüllt höchste Sicherheitsansprüche.Der Hammerbohrer mit SDS Max-Aufnahme ist speziell für große und tiefe Bohrlöcher geeignet.geeignet fürAnwendungZur Erstellung von zulassungskonformen Bohrlöchern in:Stahlbeton (SDS Max IV)BetonVollziegelKalksandsteinAuch geeignet für:Naturstein

Der fischer Einschlaganker EA II R ist ein Innengewindeanker aus nicht rostendem Stahl. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EHS Plus oder dem Maschinensetzgerät EMS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden. Der fischer Einschlaganker EA II R ist ideal, um Stahlkonstruktionen und Schalungsstützen im Außenbereich mit Zulassung zu befestigen.Einfache Schlagmontage: kein Tieferrutschen bei Montage durch ausgeprägten Rand der Ankerhülse.Verwendung handelsüblicher metrischer Schrauben und Gewindestangen reduziert Komplexität.Kräfteschonende Serienmontage mit Maschinensetzgerät EA II S-SDS.ETA-Zulassung für ungerissenen Beton und Mehrfachbefestigungen.Aus nicht rostendem Stahl für Befestigungen im Außenbereich.G9Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt.Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage.Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit.Fixierpunkt auf hef 25 mm gegen unbeabsichtigtes Herausfallen des Dübels vor Verspreizen.Ideal für die Anwendung bei hohen Lastanforderungen.Der EA II ist für die Vorsteckmontage geeignet.Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.Danach wird mit dem Einschlagwerkzeug EHS Plus (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt.Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und Spannbeton-Hohlplatten C30/37 bis C50/60 für die Verwendung als Mehrfachbefestigung von nichttragenden SystemenBeton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungSprinkleranlagenStahlkonstruktionenMaschinenKonsolenSchalungsstützen

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Der fischer Bolzenanker FBZ ist der wirtschaftliche Stahlanker für gerissenen Beton. Mit dem FBZ werden die einwirkenden Lasten sicher in den Untergrund eingeleitet. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.Wirtschftlicher Stahlanker für gerissenen Beton.Sichere Funktion und einfache Montage.Verfügbar in galvanisch verzinktem Stahl und nicht rostendem Stahl.Ideal für Verankerungen von Geländern, Kabeltrassen und Konsolen.G9Sichere Funktion und einfache Montage.Zwei Verankerungstiefen für mehr Flexibilität in der Anwendung.Verwendung von Hohlbohrern und Diamantbohrkronen in der Europäisch Technischen Bewertung ETA geregelt.Sortiment: M 8 – M16, lieferbar in galvanisch verzinktem Stahl und nicht rostendem Stahl.Der FBZ ist geeignet für die Vor- und Durchsteckmontage.Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.geeignet fürBeton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungStahlkonstruktionenGeländerKonsolenLeiternKabeltrassenMaschinenTreppenToreFassadenHolzkonstruktionen

Die fischer Highbond-Ankerstange FHB II-A L ist aus galvanisch verzinktem Stahl hergestellt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden große Maschinen und schwere Stahlkonstruktionen im Innenbereich sicher befestigt.Maximale Lastwerte durch große Verankerungstiefe. Damit werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Optimierte Ankerstange für höchste Zuglasten.Optimiert für geringe Achs- und Randabstände in gerissenem Beton.Bei Verwendung mit Mörtelpatrone keine Bohrlochreinigung notwendig. Dies spart Zeit.ETA-Zulassung für gerissenen Beton.G9Aufgrund der großen Verankerungstiefe der Ankerstange FHB II-A L erreicht das System maximale Lastwerte. Somit werden weniger Befestigungspunkte und kleinere Ankerplatten erforderlich.Die Konengeometrie der Ankerstangen FHB II-A L ist speziell optimiert für hohe Zuglastwerte. Dadurch wird höchste Leistungsfähigkeit in gerissenem Beton erzielt.Die Ankerstange FHB II-A L ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.Die Bohrlochreinigung kann entfallen, wenn die Ankerstange FHB II-A L in Kombination mit der Patrone FHB II-P/-PF verarbeitet wird. Das spart wertvolle Montagezeit.Bei Verwendung von FHB II-A L in Verbindung mit dem Injektionsmörtel FIS HB ist die Durchsteckmontage mittels Ringspaltverfüllung ohne weitere Hilfsmittel möglich.Der FHB II-A L ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.Beim FHB II-A L ist der Ringspalt bei der Durchsteckmontage mit dem Highbond-Spezialmörtel FIS HB zu verfüllen.Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeländerFassadenTreppenStahlkonsolenMaschinenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionen

Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die fischer Ankerstange RG M wird aus galvanisch verzinktem Stahl der Stahlgüte 5.8 hergestellt. Die Ankerstange ist ein Systemzubehör für die verschiedenen fischer Mörtelpatronen oder Injektionsmörtel. Für Einzelbefestigungen ist die Anwendung mit der vorportionierten Mörtelpatrone besonders wirtschaftlich. Bei der Montage mit der Mörtelpatrone wird die fischer Ankerstange RG M mit einem Bohrhammer drehend-schlagend gesetzt. Beim Setzvorgang wird die Mörtelpatrone zerstört, durchmischt und aktiviert die Mörtelmasse. Bei der Montage mit den Injektionsmörteln wird die Ankerstange von Hand unter leichten Drehbewegungen in das Bohrloch geschoben. Das System ist besonders geeignet für die wirtschaftliche Befestigung von Maschinen, Stahlbaukonstruktionen und Stützfüßen im Innenbereich.In Kombination mit den verschiedenen Mörtelpatronen oder Injektionsmörtel zugelassen für Verankerung in gerissenem und ungerissenem Beton, Vollsteinmauerwerk, Lochsteinmauerwerk und Porenbeton.Ankerstange mit Dachschräge und 6kant für die einfache Montage mit vorportionierter Mörtelpatrone.Galvanisch verzinkter Stahl für den Einsatz im Innenbereich.G9Das breite Sortiment der RG M von M8 bis M30 eröffnet ein breites Anwendungsspektrum und bietet dadurch große Flexibilität.Die Vielzahl an zugelassenen Stahlsorten für RG M ermöglicht den Einsatz in allen Korrosionswiderstandsklassen und bietet größtmögliche Anwendungssicherheit.Bitte beachten Sie die Zulassungen der jeweiligen Reaktionspatronen bzw. Mörtel.Aufgrund der Dachschräge eignet sich die Ankerstange RG M besonders für die Verwendung in Verbindung mit Reaktionspatronen.Die Ankerstange RG M wird mit einem Bohrhammer und dem zugehörigen Setzwerkzeug drehend-schlagend gesetzt.Beim Setzvorgang zerstört die Dachschräge der RG M die Patrone, durchmischt und aktiviert den Mörtel.Der Einsatz mit Injektionsmörtel ist ebenfalls möglich. Hierbei wird die Ankerstange von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.geeignet fürIn Verbindung mit den fischer Reaktionspatronen für gerissenenen wie auch ungerissenen Beton zugelassen bzw. geeignet.In Verbindung mit den verschiedenen fischer Injektionsmörteln für unterschiedliche Baustoffe zugelassen bzw. geeignet.AnwendungZugelassene Verankerungen mit Reaktionspatronen RSB und RM IIZugelassene Verankerungen mit Injektionsmörteln FIS SB, FIS EM, FIS EB, FIS V, FIS VL und FIS Green

Das fischer Befestigungsset WST Klik Plus ermöglicht erstmalig die sichere und einfache Ein-Mann Montage von Waschtischen auf Fliesen. Das Set besteht aus zwei hochwertigen fischer Nylon Spreizdübeln SX Plus und zwei Stockschrauben aus verzinktem Stahl, sowie einer Fixierhülse aus beständigem Kunststoff. Das Klicksystem verhindert das Zurückkippen des Waschtisches, wodurch dieser ohne viel Kraftaufwand optimal ausgerichtet werden kann. Mit dem fischer Spreizdübel SX Plus kann das Set für eine Vielzahl von Baustoffen, wie Beton, Porenbeton, Voll- und Lochsteinmauerwerk verwendet werden.Sichere Ein-Mann-Montage.KLIK Geräusch als Bestätigung zur korrekten Installation.Nachträgliches Ausrichten des Waschtisches möglich.Einfache Demontage.Geeignet für eine Vielzahl an Baustoffen, wie Beton, Porenbeton, Loch- und Vollsteinmauerwerk.G9Das komplette Befestigungsset inklusive Fixierhülse ermöglicht eine sichere und schnelle Montage. Das Klick-Geräusch bestätigt die korrekte Montage.Durch das Einrasten der zwei Hülsen kann der Waschtisch nicht mehr nach vorne kippen, wodurch eine einfache Ein-Mann Montage ermöglicht wird.Durch Drehen der schwarzen Hülse kann der Waschtisch optimal ausgerichtet und im Nachgang noch angepasst werden.Die alterungs- und chemikalienbeständige Fixierhülse aus beständigem Kunststoff garantiert eine dauerhaft sichere Befestigung.Der beigepackte fischer SX Plus Dübel ermöglicht eine Montage in vielen Baustoffen, wie Beton, Porenbeton und Mauerwerk aus Voll- oder Lochbaustoff.Aufgrund des Stecksystems der Befestigung lässt sich der Waschtisch einfach demontieren.Der SX Plus ist geeignet für die Vorsteck- und Durchsteckmontage. Beim Eindrehen der Schraube spreizt sich der SX Plus in vier Richtungen auf und verankert somit sicher im Baustoff.Die Einzelteile der Fixierhülse werden vorab im Durchbruch der Keramikrückwand angebracht und ineinander gesteckt.Der Waschtisch wird daraufhin über die vorab montierten Schrauben gestülpt und mit Zusammendrücken der schwarzen Clips an die Wand geschoben.Nach dem Einrasten der Fixierhülse kippt der Waschtisch nicht mehr nach vorne. Dadurch kann der Waschtisch optimal ausgerichtet und anschließend mit der Mutter fixiert werden.Die maximale Tragfähigkeit wird nur erzielt, wenn die Mindesteinschraubtiefe erreicht ist. Fliesen und Putz gelten als nicht tragende Untergründe.geeignet fürBetonHochlochziegelHohlblock aus LeichtbetonKalksandlochsteinKalksandvollsteinNaturstein mit dichtem GefügePorenbetonVollgips-PlattenVollstein aus LeichtbetonVollziegelAnwendungWandhängende Waschtische

Der fischer Bolzenanker FBN II K ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. In der Kurzversion ist er für die Vorsteck- und Durchsteckmontage geeignet. Aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Handläufe oder Konsolen im Innenbereich zu empfehlen.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.G9Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenGeländerKonsolenLeiternMaschinenToreFassaden

Der fischer Hochleistungsanker FH II H mit Hutmutter ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II H mit Hutmutter ist bestens geeignet, um in gerissenem und ungerissenem Beton Stahlkonstruktionen, Maschinen und Tore zu befestigen.Mit Hutmutter.Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch bei Anwendungen in Erdbebengebieten (Seismik C1 und C2).Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit und weniger Befestigungspunkte.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.G9Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.Die Hutmuttervariante sorgt für eine stabile und robuste Befestigung.Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.In der Zulassung ist die Verwendung von Hohlbohrern geregelt.Der FH II ist geeignet für die Durchsteckmontage.Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S), Senkkopf (Typ SK), Bolzenversion mit Mutter und Scheibe (Typ B) und Hutmutter (Typ H).geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenAnwendungGeländerTreppenKonsolenStahlkonstruktionenKabeltrassenMaschinenToreFassaden

Der fischer Bolzenanker FBZ ist der wirtschaftliche Stahlanker für gerissenen Beton. Mit dem FBZ werden die einwirkenden Lasten sicher in den Untergrund eingeleitet. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.Wirtschftlicher Stahlanker für gerissenen Beton.Sichere Funktion und einfache Montage.Verfügbar in galvanisch verzinktem Stahl und nicht rostendem Stahl.Ideal für Verankerungen von Geländern, Kabeltrassen und Konsolen.G9Sichere Funktion und einfache Montage.Zwei Verankerungstiefen für mehr Flexibilität in der Anwendung.Verwendung von Hohlbohrern und Diamantbohrkronen in der Europäisch Technischen Bewertung ETA geregelt.Sortiment: M 8 – M16, lieferbar in galvanisch verzinktem Stahl und nicht rostendem Stahl.Der FBZ ist geeignet für die Vor- und Durchsteckmontage.Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.geeignet fürBeton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungStahlkonstruktionenGeländerKonsolenLeiternKabeltrassenMaschinenTreppenToreFassadenHolzkonstruktionen

Hammerkopfschrauben mit Kerbzahn, welcher sich beim aufbringen des Installationsdrehmoment in die Schienenlippe einkerbt.Nur für warmgewalzte Profile ohne Verzahnung.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in in Schienenlängsrichtung.Markierung an der Bolzenspitze mit zwei parallelen Schlitzen.Festigkeitsklasse: 8.8.G9FBC-N Anker mit gekerbter Unterseite perfekt passend zur warmgewalzten Schienenlippen.Dadurch wird eine hervorragende Tragfähigkeit bei hoher Sicherheit erzielt.Tragfähigkeit in alle Richtungen.Plus Grundlastfähigkeit in Längsrichtung.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.FBC-N Hammerkopfschraube können variabel in der geplanten Position der eingegossenen Ankerschiene eingestellt werden.Die Fixierung erfolgt durch einfaches Drehen um 90° im Uhrzeigersinn und anschließendem Aufbringen des vorgeschriebenen Drehmoments.Geeignet für den Einsatz in Kombination mit warmgewalzten Ankerschiene fischer FES-H.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die fischer Patrone FHB II-PF HIGH SPEED ist eine Systemkomponente des fischer Highbond-Systems FHB II zur Befestigung in ungerissenem und gerissenem Beton. Die Mörtelpatrone enthält einen styrolfreien Vinylestermörtel und härtet besonders schnell aus. Die Mörtelpatrone kann mit den fischer Highbond-Ankerstangen FHB II-A S (Standard), Highbond-Ankerstangen FHB II-A L (lang) aus galvanisch verzinktem Stahl, aus nicht rostendem Stahl und aus hochkorrosionsbeständigem Stahl verwendet werden. Die fischer Highbond-Ankerstangen werden mit dem Setzwerkzeug RA-SDS mit einem Bohrhammer drehend-schlagend gesetzt. Beim Setzvorgang wird die Mörtelpatrone zerstört, durchmischt und aktiviert die Mörtelmasse. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden Fassaden, Maschinen und Stahlkonstruktionen im Innen- und Außenbereich sicher befestigt.Gleiches Lastniveau wie mit Injektionsmörtel – aber ohne Bohrlochreinigung.Besonders schnelle Aushärtung. Dies reduziert vor allem bei Serienmontagen die Wartezeit.Höchste Lastwerte in gerissenem Beton. Dadurch werden weniger Befestigungspunkte notwendig.Vorportionierte Menge besonders wirtschaftlich bei Einzelbefestigungen. Dies reduziert die Montagezeit und senkt Kosten.ETA-Zulassung für gerissenen Beton.G9Die vorportionierte Reaktionspatrone FHB II-P kann im ungereinigten Bohrloch verwendet werden und ist somit die wirtschaftliche und schnelle Lösung.Zudem eignet sie sich optimal für Einzelanwendungen oder unter Wasser.Die spezielle Rezeptur der FHB II-PF HIGH SPEED Patrone sorgt für eine besonders schnelle Aushärtung und damit große Zeitersparnis.Die Reaktionspatronen FHB II-P und FHB II-PF HIGH SPEED sind für die Vorsteckmontage geeignet.Bei Verwendung der Reaktionspatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS verwenden.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Der styrolfreie Vinylester-Mörtel dichtet das Bohrloch vollständig ab.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeländerFassadenTreppenStahlkonsolenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionen

Das fischer Injektions-Durchsteckankerhülse FIS Set 18 x 130/200 M 12/200 ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Lochstein-Mauerwerk in der Durchsteckmontage. Die Ankerhülse wird dazu mit der Skalierung und dem verschiebbaren Rand auf die Dicke des Anbauteils angepasst und abgeschnitten. Der Injektionsmörtel wird vom Grund der Ankerhülse verfüllt. Beim Setzen der Ankerstange wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Mit der Injektions- Durchsteckankerhülse können auch nicht tragende Schichten überbrückt werden. Die Durchsteckankerhülse FIS H K ist für die Befestigung von Holzkonstruktionen, Carports oder Markisen geeignet.Durchsteckmontage reduziert Zeit und Kosten bei mehreren Befestigungspunkten.Ankerhülse kann auf benötigte Nutzlänge abgeschnitten werden. Dies spart Zeit und reduziert Komplexität bei Auswahl.Leichte Anpassung der Ankerhülse auf Nutzlänge mit Skalierung und verschiebbarem Rand. Das spart Zeit.ETA-Zulassung.G9Die Gitterstruktur der Injektions-Ankerhülse FIS H K ist abgestimmt auf die Injektionsmörtel FIS V Plus, Multifunktionsmörtel, Montagemörtel FIS VL und sorgt für sparsamen Mörtelverbrauch bei optimalem Formschluss.Die Zentrierflügel richten das Befestigungselement in der Ankerhülse ideal aus und ermöglichen den Einsatz verschiedener Ankerstangendurchmesser.Die Widerhaken halten die Ankerhülse fest im Bohrloch und ermöglichen so eine problemlose Überkopfmontage.Die Geometrie der Ankerhülsen erlaubt die Überbrückung nicht tragender Schichten für eine bequeme und einfache Montage.Bitte beachten Sie die Zulassungen der jeweiligen Injektionsmörtel.Die Injektions-Ankerhülse FIS H K kann je nach Anwendung mit den Injektionsmörteln FIS V Plus, Multifunktionsmörtel oder Montagemörtel FIS VL verwendet werden.Das System ist in Verbindung mit Injektions-Ankerhülsen und Ankerstangen FIS A oder Innengewindeanker FIS E geeignet für die Vorsteckmontage.Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt.Beim Eindrehen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an. Die Last wird über Formschluss abgetragen.geeignet fürZugelassen für:HochlochziegelHohlblock aus LeichtbetonHohlblock aus BetonKalksandlochsteinKalksandvollsteinVollziegelBimshohlstegdielenHohlkörperdecken und andere LochsteineVollbims und andere VollbaustoffeAnwendungVerankerungen in Lochstein-Mauerwerk mit Injektionsmörteln FIS V und Montagemörtel

Das fischer Reduzierstück RD ist ein Montageelement, um den Durchmesser einer Aufnahme zu reduzieren. Die Reduziermuffe ist aus hochwertigem Stahl mit der Werkstoffnummer 1.0718 gefertigt und galvanisch verzinkt.Reduziert Gewinde.Ausführung aus galvanisch verzinktem Stahl.Ideal für fischer Installationssysteme.G9geeignet fürAnwendungZur Anwendung im trockenen Innenbereich.

Die fischer Ankerstange FIS A ist aus galvanisch verzinktem Stahl der Stahlgüte 8.8 gefertigt. Die Ankerstange ist ein Systembestandteil für die verschiedenen fischer Injektionsmörtel. In Verbindung mit den Injektionsmörteln ist die fischer Ankerstange für alle Untergründe geeignet bzw.zugelassen. Für die maximale Tragkraft des Systems wird eine gründliche Bohrlochreinigung empfohlen. Das System aus galvanisch verzinkter Ankerstange in Verbindung mit fischer Injektionsmörteln ist für Befestigungen in trockenen Innenräumen geeignet bzw. zugelassen.Die Universelle Lösung für verschiedene fischer Injektionsmörtel. Dies vereinfacht die Komplexität und Lagerhaltung.In Kombination mit den verschiedenen fischer Injektionsmörteln zugelassen für Verankerung in gerissenem und ungerissenem Beton, Vollsteinmauerwerk, Lochsteinmauerwerk und Porenbeton.Optimale Lastanpassung durch variable Verankerungstiefe. Dies reduziert Montage- und Materialkosten.Meterware zum bedarfsgerechten ablängen.G9Die Ankerstange FIS A kann mit nahezu allen fischer Injektionsmörteln (nicht mit Highbond-Spezialmörtel FIS HB) eingesetzt und je nach Anforderung individuell ausgewählt werden. Dadurch wird ein breites Anwendungsspektrum ermöglicht.Das breite Sortiment an zugelassenen Ankerstangen FIS A von M6 bis M30 eröffnet variable Einsatzmöglichkeiten.Bitte beachten Sie die Zulassungen der jeweiligen Mörtel.Die Ankerstange FIS A ist für Vorsteck- und Durchsteckmontage geeignet.Die Ankerstange FIS A wird von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.geeignet fürDie Ankerstange FIS A ist in Verbindung mit den verschiedenen fischer Injektionsmörteln für unterschiedliche Baustoffe zugelassen bzw. geeignet.AnwendungZugelassene Verankerungen mit Injektionsmörteln FIS SB, FIS EM Plus, FIS EB II, FIS V Plus, FIS VL und FIS V Zero.

Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus nicht rostendem Stahl ist der Bolzenanker für Fassadenunterkonstruktionen, Konsolen und Leitern im Außenbereich geeignet.Mit ETA-Bewertung für die feuerverzinkte Ausführung mit variabler Lebensdauer im Außenbereich in Abhängigkeit von den Korrosionsverhältnissen.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.G9Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.Der erste feuerverzinkte Bolzenanker mit variabler Lebensdauer deckt die zulässige Verwendung des Bolzenankers in feuchten Umgebungen sowie im Außenbereich ab.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenGeländerKonsolenLeiternMaschinenToreFassaden
