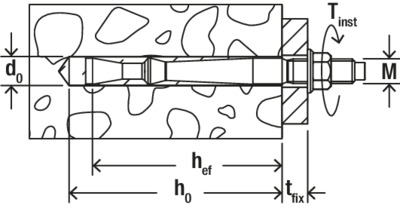

fischer Highbond-Anker FHB II-A S Inject M10 x 60/10 nicht rostender Stahl R

Der fischer Hochleistungsanker FH II H mit Hutmutter ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II H mit Hutmutter ist bestens geeignet, um in gerissenem und ungerissenem Beton Stahlkonstruktionen, Maschinen und Tore zu befestigen.Mit Hutmutter.Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch bei Anwendungen in Erdbebengebieten (Seismik C1 und C2).Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit und weniger Befestigungspunkte.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.G9Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.Die Hutmuttervariante sorgt für eine stabile und robuste Befestigung.Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.In der Zulassung ist die Verwendung von Hohlbohrern geregelt.Der FH II ist geeignet für die Durchsteckmontage.Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S), Senkkopf (Typ SK), Bolzenversion mit Mutter und Scheibe (Typ B) und Hutmutter (Typ H).geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenAnwendungGeländerTreppenKonsolenStahlkonstruktionenKabeltrassenMaschinenToreFassaden

Der fischer Injektions-Innengewindeanker FIS E aus nicht rostenedem Stahl ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Mauerwerk. Das Setzen des Innengewindeankers erfolgt von Hand unter leichten Drehbewegungen. In Vollstein verklebt der Injektionsmörtel die Innengewindehülse vollflächig mit der Bohrlochwandung. In Lochbaustoffen wird der Mörtel durch die Gitter der Ankerhülse gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Die Verwendung des Injektions-Innengewindeankers FIS E ermöglicht die oberflächenbündige Demontage des Anbauteils.Handelsübliche metrische Schrauben und Gewindestangen können verwendet werden. Dies reduziert Kosten und Komplexität.Oberflächenbündige Demontage möglich. Befestigungspunkt kann wiederverwendet werden.ETA-Zulassung für maximale Sicherheit.G9Das Befestigungssystem aus Innengewindeanker FIS E und einem der Injektionsmörtel FIS V Plus, Montagemörtel FIS VL oder FIS V Zero kann je nach Anforderung individuell ausgewählt werden und ermöglicht dadurch ein breites Anwendungsspektrum.Das breite Sortiment eröffnet variable Einsatzmöglichkeiten.Der Innengewindeanker FIS E ermöglicht die oberflächenbündige Demontage sowie Wiederverwendung des Befestigungspunktes und bietet dadurch optimale Flexibilität.Je nach Anwendung ist die Verwendung von Injektionsmörtel FIS V Plus, FIS VL oder FIS P Plus möglich. FIS P kann ohne Zulassung verwendet werden.FIS E ist für die Vorsteckmontage geeignet.Der Mörtel verklebt das Befestigungselement vollflächig mit der Bohrlochwand und dichtet das Bohrloch ab.Das Setzen des Befestigungselementes erfolgt von Hand durch leichtes Eindrehen bis zum Bohrlochgrund.geeignet fürZugelassen für:KalksandvollsteinKalksandlochsteinVollziegelVollblock aus LeichtbetonHochlochziegelHohlblock aus LeichtbetonMauerziegelPorenbetonblöckeBlöcke aus Voll- und LeichtbetonVollbims und andere VollbaustoffeAnwendungDemontierbare und temporäre BefestigungenVerankerungen mit Injektionsmörteln FIS V, FIS VL oder FIS V Zero in Mauerwerk und Porenbeton

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24).Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen.Höchste seismische Lasten der Leistungskategorie C1 mit und ohne die Verwendung der Verfüllscheibe FFD.G9Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/95, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.Im Falle von seismischen Anforderungen kann der Ringspalt mithilfe der Verfüllscheibe FFD verfüllt werden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15 (Gutachten vorhanden)Beton C80/95 (Gutachten vorhanden)Stahlfaserbeton (aBG vorhanden)Kalksandvollstein (KSV) (Gutachten vorhanden)AnwendungStahlkonstruktionenGeländerKonsolenLeiternKabeltrassenMaschinenTreppenFassadenHolzkonstruktionen

Die fischer Highbond-Ankerstange FHB II-A L ist aus galvanisch verzinktem Stahl hergestellt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden große Maschinen und schwere Stahlkonstruktionen im Innenbereich sicher befestigt.Maximale Lastwerte durch große Verankerungstiefe. Damit werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Optimierte Ankerstange für höchste Zuglasten.Optimiert für geringe Achs- und Randabstände in gerissenem Beton.Bei Verwendung mit Mörtelpatrone keine Bohrlochreinigung notwendig. Dies spart Zeit.ETA-Zulassung für gerissenen Beton.G9Aufgrund der großen Verankerungstiefe der Ankerstange FHB II-A L erreicht das System maximale Lastwerte. Somit werden weniger Befestigungspunkte und kleinere Ankerplatten erforderlich.Die Konengeometrie der Ankerstangen FHB II-A L ist speziell optimiert für hohe Zuglastwerte. Dadurch wird höchste Leistungsfähigkeit in gerissenem Beton erzielt.Die Ankerstange FHB II-A L ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.Die Bohrlochreinigung kann entfallen, wenn die Ankerstange FHB II-A L in Kombination mit der Patrone FHB II-P/-PF verarbeitet wird. Das spart wertvolle Montagezeit.Bei Verwendung von FHB II-A L in Verbindung mit dem Injektionsmörtel FIS HB ist die Durchsteckmontage mittels Ringspaltverfüllung ohne weitere Hilfsmittel möglich.Der FHB II-A L ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.Beim FHB II-A L ist der Ringspalt bei der Durchsteckmontage mit dem Highbond-Spezialmörtel FIS HB zu verfüllen.Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeländerFassadenTreppenStahlkonsolenMaschinenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionen

Der fischer DuoPower ist ein intelligenter 2-Komponenten-Dübel mit drei Funktionsprinzipien. Der intelligente Universaldübel ist für Befestigungen in allen Baustoffen geeignet. Dies ermöglicht vielfältige Anwendungen mit nur einem Dübel. Der fischer DuoPower passt sich selbstständig dem Baustoff an und leitet durch die drei Funktionsprinzipien klappen, spreizen und knoten höchste Lastwerte ein. Die sehr gute Rückmeldung des Dübels beim Eindrehen der Schraube schafft ein zusätzliches Plus an Sicherheit. Die Europäisch Technische Bewertung (ETA) für bestimmte DuoPower Abmessungen garantiert zudem geprüfte Sicherheit bei sicherheitsrelevanten Anwendungen in Beton und Mauerwerk (siehe Lasttabelle).Kombination aus zwei Materialkomponenten für mehr Leistung.Sichere Funktionen für Voll- (Spreizen) und Loch- und Plattenbaustoffe (Klappen/Knoten).Einfache Montage: schmaler Dübelrand verhindert das Tieferrutschen ins Bohrloch.Bestmögliche Rückmeldung des Dübels - man spürt, dass der Dübel perfekt sitzt.G9Zwei Materialkomponenten für beste Lastwerte und intelligente Funktionen je nach Untergrund.Bestmögliche Rückmeldung (Feelgood-Faktor) des Dübels. Man spürt wenn der Dübel perfekt sitzt.Der schmale Dübelrand verhindert das Durchrutschen ins Bohrloch.Die ausgeprägte Mitdrehsicherung verhindert das Mitdrehen des Dübels.Die Europäisch Technische Bewertung (ETA) für bestimmte DuoPower Abmessungen garantiert geprüfte Sicherheit bei sicherheitsrelevanten Anwendungen in Beton und Mauerwerk (siehe Lasttabelle)Der DuoPower ist geeignet für die Vorsteck- und Durchsteckmontage.Die Expansionsflügel der roten Komponente unterstützen die sichere Verspreizung und bieten zusätzliche Sicherheit zur grauen Komponente.Das Duo aus zwei Materialien und mehrfachen Funktionsprinzipien (klappen, spreizen, knoten) ermöglicht die Erweiterung des Anwendungsspektrums in zusätzlichen Baustoffen mit maximalen Lasten.Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + 1 x Schraubendurchmesser.Geeignet für Holz-, Spanplatten- sowie Stockschrauben.Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein.Der fischer DuoPower ETA 10x50 mit Sicherheitsschraube ist zugelassen für Beton und Mauerwerk. Die DuoPower ETA 8x40 mit FPF II und Sicherheitsschraube sind zugelassen für Beton.geeignet fürBetonVollziegelKalksandvollsteinPorenbetonHochlochziegelKalksandlochsteinGipsbauplatteGipskarton- und GipsfaserplattenHohlblock aus LeichtbetonHohldecken aus Ziegel, Beton o. ä.NatursteinSpanplattenVollgips-PlattenVollstein aus LeichtbetonAnwendungTV-KonsolenLeuchtenWandregaleSpiegelschränkeBriefkastenanlagenBilderFensterrollosGardinenschienenWaschtischbefestigungenSanitär/Heizung/Klima-BefestigungenBad- und WC-EinrichtungenHängeschränkeDunstabzugshauben

Die fischer Ankerstange RG M wird aus galvanisch verzinktem Stahl der Stahlgüte 5.8 hergestellt. Die Ankerstange ist ein Systemzubehör für die verschiedenen fischer Mörtelpatronen oder Injektionsmörtel. Für Einzelbefestigungen ist die Anwendung mit der vorportionierten Mörtelpatrone besonders wirtschaftlich. Bei der Montage mit der Mörtelpatrone wird die fischer Ankerstange RG M mit einem Bohrhammer drehend-schlagend gesetzt. Beim Setzvorgang wird die Mörtelpatrone zerstört, durchmischt und aktiviert die Mörtelmasse. Bei der Montage mit den Injektionsmörteln wird die Ankerstange von Hand unter leichten Drehbewegungen in das Bohrloch geschoben. Das System ist besonders geeignet für die wirtschaftliche Befestigung von Maschinen, Stahlbaukonstruktionen und Stützfüßen im Innenbereich.In Kombination mit den verschiedenen Mörtelpatronen oder Injektionsmörtel zugelassen für Verankerung in gerissenem und ungerissenem Beton, Vollsteinmauerwerk, Lochsteinmauerwerk und Porenbeton.Ankerstange mit Dachschräge und 6kant für die einfache Montage mit vorportionierter Mörtelpatrone.Galvanisch verzinkter Stahl für den Einsatz im Innenbereich.G9Das breite Sortiment der RG M von M8 bis M30 eröffnet ein breites Anwendungsspektrum und bietet dadurch große Flexibilität.Die Vielzahl an zugelassenen Stahlsorten für RG M ermöglicht den Einsatz in allen Korrosionswiderstandsklassen und bietet größtmögliche Anwendungssicherheit.Bitte beachten Sie die Zulassungen der jeweiligen Reaktionspatronen bzw. Mörtel.Aufgrund der Dachschräge eignet sich die Ankerstange RG M besonders für die Verwendung in Verbindung mit Reaktionspatronen.Die Ankerstange RG M wird mit einem Bohrhammer und dem zugehörigen Setzwerkzeug drehend-schlagend gesetzt.Beim Setzvorgang zerstört die Dachschräge der RG M die Patrone, durchmischt und aktiviert den Mörtel.Der Einsatz mit Injektionsmörtel ist ebenfalls möglich. Hierbei wird die Ankerstange von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.geeignet fürIn Verbindung mit den fischer Reaktionspatronen für gerissenenen wie auch ungerissenen Beton zugelassen bzw. geeignet.In Verbindung mit den verschiedenen fischer Injektionsmörteln für unterschiedliche Baustoffe zugelassen bzw. geeignet.AnwendungZugelassene Verankerungen mit Reaktionspatronen RSB und RM IIZugelassene Verankerungen mit Injektionsmörteln FIS SB, FIS EM, FIS EB, FIS V, FIS VL und FIS Green

Die fischer Hammerkopfschraube FCN Clix S eignet sich für die schnelle und einfache Befestigung von Rohrschellen in fischer FUS Montageschienen ohne Verwendung zusätzlicher Gewindestifte. Die Hammerkopfschraube wird durch 90°-Drehung mit den Schienen verbunden und hält sich durch den Anpressdruck des Federelementes und der ausgeprägten Verzahnung der Schiebemutter in der Montageschiene FUS an der gewünschten Position. Die fehlerfreie Montage wird durch die Justierbarkeit vor dem Festdrehen der Kontermutter vereinfacht. Der FCN Clix S ist in verschiedenen Größen und Längen verfügbar. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Schnelle Montage.Einfache Positionierung.Nachträgliche Montage in gesetzten Schienen.G9Die Bauform der Hammerkopfschraube lässt ein einfaches und schnelles Setzen in der Schiene zu.Die Federwirkung des FCN Clix S gewährleistet eine einfache und präzise Positionierung in der Schiene.Die Montage mittels Drehung um 90° ermöglicht die nachträgliche Montage in gesetzten Schienen.Die Verzahnung der Hammerkopfschraube gibt sicheren Halt in der Schiene.Der vormontierte Gewindestift erlaubt die Direktmontage der Rohrschelle auf der Schiene ohne zusätzliche Materialien.geeignet fürAnwendungZur schnellen Verbindung von Rohrschellen mit FUS Schienenprofilen

Die fischer Ankerstange FIS A ist aus nicht rostendem Stahl gefertigt. Die Ankerstange ist ein Systembestandteil für die verschiedenen fischer Injektionsmörtel. In Verbindung mit den Injektionsmörteln ist die fischer Ankerstange für alle Untergründe geeignet bzw.zugelassen. Für die maximale Tragkraft des Systems wird eine gründliche Bohrlochreinigung empfohlen. Das System aus Ankerstange aus nicht rostendem Stahl in Verbindung mit fischer Injektionsmörteln ist für Befestigungen im Freien und Feuchträumen ohne agressive Bedingungen geeignet bzw. zugelassen.Die universelle Lösung für verschiedene fischer Injektionsmörtel. Für ein überschaubares Sortiment und eine vereinfachte Lagerhaltung.In Kombination mit den verschiedenen fischer Injektionsmörteln zugelassen für Verankerung in gerissenem und ungerissenem Beton, Vollsteinmauerwerk, Lochsteinmauerwerk und Porenbeton.Optimale Lastanpassung durch variable Verankerungstiefe. Dies reduziert Montage- und Materialkosten.Nicht rostender Stahl für den Außenbereich.G9Die Ankerstange FIS A kann mit nahezu allen fischer Injektionsmörteln (nicht mit Highbond-Spezialmörtel FIS HB) eingesetzt und je nach Anforderung individuell ausgewählt werden. Dadurch wird ein breites Anwendungsspektrum ermöglicht.Das breite Sortiment an zugelassenen Ankerstangen FIS A von M6 bis M30 eröffnet variable Einsatzmöglichkeiten.Bitte beachten Sie die Zulassungen der jeweiligen Mörtel.Erste dynamische Lastangaben in einer ETA für die Verankerung leichter dynamischer Lasten mit Gewindestangen im gerissenen und ungerissenen Beton in Verbindung mit Injektionsmörtel FIS SB und Reaktionspatrone RSB.Die Ankerstange FIS A ist für Vorsteck- und Durchsteckmontage geeignet.Die Ankerstange FIS A wird von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.geeignet fürDie Ankerstange FIS A ist in Verbindung mit den verschiedenen fischer Injektionsmörteln für unterschiedliche Baustoffe zugelassen bzw. geeignet.AnwendungZugelassene Verankerungen mit Injektionsmörteln FIS SB, FIS EM Plus, FIS EB II, FIS V Plus, FIS VL und FIS V Zero.

Der fischer Bolzenanker FBN II K ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. In der Kurzversion ist er für die Vorsteck- und Durchsteckmontage geeignet. Aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Handläufe oder Konsolen im Innenbereich zu empfehlen.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.G9Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenGeländerKonsolenLeiternMaschinenToreFassaden

Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.G9Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenGeländerKonsolenLeiternMaschinenToreFassaden

Die fischer Highbond-Ankerstange FHB II-A L R ist aus nicht rostendem Stahl gefertigt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden zum Beispiel Fassaden, Siloanlagen und schwere Stahlkonstruktionen im Außenbereich sicher befestigt.Maximale Lastwerte durch große Verankerungstiefe. Damit werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Optimiert für geringe Achs- und Randabstände in gerissenem Beton.Bei Verwendung mit Mörtelpatrone keine Bohrlochreinigung notwendig. Dies spart Zeit.ETA-Zulassung für gerissenen Beton.Aus nicht rostendem Stahl für Befestigungen im Außenbereich.G9Aufgrund der großen Verankerungstiefe der Ankerstange FHB II-A L erreicht das System maximale Lastwerte. Somit werden weniger Befestigungspunkte und kleinere Ankerplatten erforderlich.Die Konengeometrie der Ankerstangen FHB II-A L ist speziell optimiert für hohe Zuglastwerte. Dadurch wird höchste Leistungsfähigkeit in gerissenem Beton erzielt.Die Ankerstange FHB II-A L ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.Die Bohrlochreinigung kann entfallen, wenn die Ankerstange FHB II-A L in Kombination mit der Patrone FHB II-P/-PF verarbeitet wird. Das spart wertvolle Montagezeit.Bei Verwendung von FHB II-A L in Verbindung mit dem Injektionsmörtel FIS HB ist die Durchsteckmontage mittels Ringspaltverfüllung ohne weitere Hilfsmittel möglich.Der FHB II-A L ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.Beim FHB II-A L ist der Ringspalt bei der Durchsteckmontage mit dem Highbond-Spezialmörtel FIS HB zu verfüllen.Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeländerFassadenTreppenStahlkonsolenMaschinenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionen

Der fischer Hohlbohrer FHD ermöglicht das Bohren und gleichzeitige Reinigen der Bohrlöcher in einem Arbeitsschritt. Die Staubentwicklung auf Baustellen wird dadurch enorm reduziert und schützt sowohl Anwender als auch die Umgebung vor aufkommendem Bohrstaub. Die Verschleißmarken am Bohrkopf ermöglichen eine einfache Erkennung der Verschleißgrenze gemäß PGM®. Ideal für das Bohren von Löchern in kritischen Innenräumen (Krankenhäuser, Produktionshallen, Labore, neben Verkehrswegen, bei Überkopfmontage...)Bohren und gleichzeitiges Reinigen in einem Arbeitsschritt.Verzicht auf konventionelle Reinigungsverfahren bei Verankerungen (gemäß entsprechender ETA).Sichere und effiziente Montage von chemischen und mechanischen Ankern.Gesundheitsschonendes Bohren durch direkte Absaugung des Bohrstaubs.Robuste und scharfe Hartmetallplatten für einen schnellen Bohrfortschritt.G9Keine konventionelle Reinigung bei mechanischen Verankerungssystemen nötig. (Bei entsprechender ETA Zulassung.)Zeiteinsparung von 55% für die korrekte Bohrlocherstellung.Optimale Reinigung des Bohrloches, für eine ordnungsgemäße Installation von Verankerungen und sichere Befestigung. (Bohrstaub verringert Leistungsfähigkeit von Befestigungsmitteln).Schützt vor Verklemmen beim Bohren und sorgt dadurch für einen schnellen und reibungslosen Bohrvorgang.Gesundheitsschonendes Arbeiten durch sofortigen Abzug des Bohrstaubs am Entstehungsort.Förderung durch BG Bau bis zu 50 % der Anschaffungskosten, max. 200 Euro.Direkte Bohrstaubabsaugung an der Bohrspitze über das Absaugbohrsystem und den hohlzylindrischen Schaft.Anwendung nur in Verbindung mit Saugern der Staubklasse M.Geeignet für die Verwendung mit üblichen SDS-Bohrhämmer.geeignet fürAnwendungFür die staubfreie Erstellung von Bohrlöchern für mechanische VerankerungenIdeal für Bohrarbeiten in kritischen Umgebungen, in denen Staub vermieden werden soll (Krankenhäuser, Produktionshallen, Labore, neben Verkehrswegen, Überkopfanwendungen)

Kunststoff · für die Verbindung von zwei Schläuchen mit zwei Schlauchanschlüssen Weitere technische Eigenschaften: · Material: Kunststoff

Der fischer Hohlbohrer FHD II Max ermöglicht das Bohren und gleichzeitige Reinigen der Bohrlöcher in einem Arbeitsschritt. Dadurch wird die Montage von insbesondere chemischen Befestigungen schneller und sicherer. Zudem wird die Staubentwicklung auf Baustellen enorm reduziert und schützt den Anwender vor aufkommendem Bohrstaub. Auch die saubere Arbeitsumgebung sorgt für mehr Produktivität auf der Baustelle. Die neue Generation überzeugt zudem mit mehr Anwenderfreundlichkeit und Kompatibilität. Der Hohlbohrer lässt sich im Falle einer Verstopfung einfach auseinander bauen und reinigen. Der wechselbare Konnektor für die Bohrergrößen im Durchmesserbereich von 20 bis 32 mm ermöglicht eine flexible Nutzung auch für die optional erhältliche FHD II Max Solo Variante.Schnelleres Arbeiten durch Bohren und gleichzeitiges Reinigen in einem Arbeitsschritt.Sichere und effiziente Montage von chemischen und mechanischen Ankern.Gesundheitsschonendes Bohren durch direkte Absaugung des Bohrstaubs.Hartmetallkopf für eine hohe Standzeit.G9Schnellerer Montageprozess, da keine konventionelle Reinigung bei mechanischen Verankerungssystemen nötig ist (bei entsprechender ETA Zulassung).Optimale Reinigung des Bohrlochs, für eine ordnungsgemäße Installation von Verankerungen und sichere Befestigung (Bohrstaub verringert Leistungsfähigkeit von Befestigungsmitteln).Hartmetallkopf mit vier Schneiden für eine hohe Standzeit.Zeiteinsparung von mehr als 30% für die korrekte Bohrlocherstellung.Gesundheitsschonendes Arbeiten durch sofortigen Abzug des Bohrstaubs am Entstehungsort.Einfache Demontage und Reinigen des Bohrers bei Verstopfung.PGM-Zertifizierung garantiert eine präzise Bohrlocherstellung für eine sichere Befestigung.Förderung durch BG Bau bis zu 50 % der Anschaffungskosten, max. 200 Euro.Direkte Bohrstaubabsaugung an der Bohrspitze über das Absaugbohrsystem.Anwendung nur in Verbindung mit Saugern der Staubklasse M.Geeignet für die Verwendung mit üblichen SDS-Bohrhämmer.Einfache Demontage und Reinigung von Konnektor, Bohrer und Bohrhülse.geeignet fürZur Erstellung von zulassungskonformen Bohrlöchern in:StahlbetonBetonVollziegelKalksandsteinNatursteinAnwendungFür die staubfreie Erstellung von Bohrlöchern für mechanische VerankerungenIdeal für Bohrarbeiten in kritischen Umgebungen, in denen Staub vermieden werden soll (Krankenhäuser, Produktionshallen, Labore, neben Verkehrswegen, Überkopfanwendungen)

Die fischer Highbond-Ankerstange FHB II-A L R ist aus nicht rostendem Stahl gefertigt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden zum Beispiel Fassaden, Siloanlagen und schwere Stahlkonstruktionen im Außenbereich sicher befestigt.Maximale Lastwerte durch große Verankerungstiefe. Damit werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Optimiert für geringe Achs- und Randabstände in gerissenem Beton.Bei Verwendung mit Mörtelpatrone keine Bohrlochreinigung notwendig. Dies spart Zeit.ETA-Zulassung für gerissenen Beton.Aus nicht rostendem Stahl für Befestigungen im Außenbereich.G9Aufgrund der großen Verankerungstiefe der Ankerstange FHB II-A L erreicht das System maximale Lastwerte. Somit werden weniger Befestigungspunkte und kleinere Ankerplatten erforderlich.Die Konengeometrie der Ankerstangen FHB II-A L ist speziell optimiert für hohe Zuglastwerte. Dadurch wird höchste Leistungsfähigkeit in gerissenem Beton erzielt.Die Ankerstange FHB II-A L ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.Die Bohrlochreinigung kann entfallen, wenn die Ankerstange FHB II-A L in Kombination mit der Patrone FHB II-P/-PF verarbeitet wird. Das spart wertvolle Montagezeit.Bei Verwendung von FHB II-A L in Verbindung mit dem Injektionsmörtel FIS HB ist die Durchsteckmontage mittels Ringspaltverfüllung ohne weitere Hilfsmittel möglich.Der FHB II-A L ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.Beim FHB II-A L ist der Ringspalt bei der Durchsteckmontage mit dem Highbond-Spezialmörtel FIS HB zu verfüllen.Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeländerFassadenTreppenStahlkonsolenMaschinenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionen

Der fischer Injektions-Innengewindeanker FIS E aus galvansch verzinktem Stahl ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Mauerwerk. Das Setzen des Innengewindeankers erfolgt von Hand unter leichten Drehbewegungen. In Vollstein verklebt der Injektionsmörtel die Innengewindehülse vollflächig mit der Bohrlochwandung. In Lochbaustoffen wird der Mörtel durch die Gitter der Ankerhülse gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Die Verwendung des Injektions-Innengewindeankers FIS E ermöglicht die oberflächenbündige Demontage des Anbauteils.Handelsübliche metrische Schrauben und Gewindestangen können verwendet werden. Dies reduziert Kosten und Komplexität.Oberflächenbündige Demontage möglich. Befestigungspunkt kann wiederverwendet werden.ETA-Zulassung für maximale Sicherheit.G9Das Befestigungssystem aus Innengewindeanker FIS E und einem der Injektionsmörtel FIS V Plus, Montagemörtel FIS VL oder FIS V Zero kann je nach Anforderung individuell ausgewählt werden und ermöglicht dadurch ein breites Anwendungsspektrum.Das breite Sortiment eröffnet variable Einsatzmöglichkeiten.Der Innengewindeanker FIS E ermöglicht die oberflächenbündige Demontage sowie Wiederverwendung des Befestigungspunktes und bietet dadurch optimale Flexibilität.Je nach Anwendung ist die Verwendung von Injektionsmörtel FIS V Plus, FIS VL oder FIS P Plus möglich. FIS P kann ohne Zulassung verwendet werden.FIS E ist für die Vorsteckmontage geeignet.Der Mörtel verklebt das Befestigungselement vollflächig mit der Bohrlochwand und dichtet das Bohrloch ab.Das Setzen des Befestigungselementes erfolgt von Hand durch leichtes Eindrehen bis zum Bohrlochgrund.geeignet fürZugelassen für:KalksandvollsteinKalksandlochsteinVollziegelVollblock aus LeichtbetonHochlochziegelHohlblock aus LeichtbetonMauerziegelPorenbetonblöckeBlöcke aus Voll- und LeichtbetonVollbims und andere VollbaustoffeAnwendungDemontierbare und temporäre BefestigungenVerankerungen mit Injektionsmörteln FIS V Plus, FIS VL oder FIS V Zero in Mauerwerk und Porenbeton

Die fischer Ankerstange FIS A ist aus galvanisch verzinktem Stahl der Stahlgüte 5.8 gefertigt. Die Ankerstange ist ein Systembestandteil für die verschiedenen fischer Injektionsmörtel. In Verbindung mit den Injektionsmörteln ist die fischer Ankerstange für alle Untergründe geeignet bzw.zugelassen. Für die maximale Tragkraft des Systems wird eine gründliche Bohrlochreinigung empfohlen. Das System aus galvanisch verzinkter Ankerstange in Verbindung mit fischer Injektionsmörteln ist für Befestigungen in trockenen Innenräumen geeignet bzw. zugelassen.Die universelle Lösung für verschiedene fischer Injektionsmörtel. Für ein überschaubares Sortiment und eine vereinfachte Lagerhaltung.In Kombination mit den verschiedenen fischer Injektionsmörteln zugelassen für Verankerung in gerissenem und ungerissenem Beton, Vollsteinmauerwerk, Lochsteinmauerwerk und Porenbeton.Optimale Lastanpassung durch variable Verankerungstiefe. Dies reduziert Montage- und Materialkosten.G9Die Ankerstange FIS A kann mit nahezu allen fischer Injektionsmörteln (nicht mit Highbond-Spezialmörtel FIS HB) eingesetzt und je nach Anforderung individuell ausgewählt werden. Dadurch wird ein breites Anwendungsspektrum ermöglicht.Das breite Sortiment an zugelassenen Ankerstangen FIS A von M6 bis M30 eröffnet variable Einsatzmöglichkeiten.Bitte beachten Sie die Zulassungen der jeweiligen Mörtel.Die Ankerstange FIS A ist für Vorsteck- und Durchsteckmontage geeignet.Die Ankerstange FIS A wird von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.geeignet fürDie Ankerstange FIS A ist in Verbindung mit den verschiedenen fischer Injektionsmörteln für unterschiedliche Baustoffe zugelassen bzw. geeignet.AnwendungZugelassene Verankerungen mit Injektionsmörteln FIS SB, FIS EM Plus, FIS EB II, FIS V Plus, FIS VL und FIS V Zero.

Der fischer Bolzenanker FAZ II Plus GS mit großer Scheibe ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker aus galvanisch verzinktem Stahl werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus GS kann dank der variablen Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit.Vormontierte Unterlegscheibe für Bauteile mit Langlöchern. Dies erleichtert das Ausrichten und spart Zeit bei Montage.Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24).Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen.Höchste seismische Lasten der Leistungskategorie C1 mit und ohne die Verwendung der Verfüllscheibe FFD.G9Die FAZ II Plus GS sind durch die vormontierte große U-Scheibe für die Befestigung von Stahlanbauteilen mit Langlöchern geeignet, ermöglichen ein noch besseres Ausrichten und sorgen so für reduzierten Montageaufwand.Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/95, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.Der FAZ II Plus GS ist geeignet für die Vor- und Durchsteckmontage und auch optimal für Abstandsmontagen.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15 (Gutachten vorhanden)Beton C80/95 (Gutachten vorhanden)Stahlfaserbeton (Gutachten vorhanden)Kalksandvollstein (KSV) (Gutachten vorhanden)AnwendungAnkerplatten mit LanglöchernFassaden-Unterkonstruktionen mit LanglöchernHolzkonstruktionenZugankerBalkenverankerungen

Die Endkappen FMEC passen als Abschluss der Profilöffnung zu den 3 Größen der Montageprofile FMP und den Auslegerkonsolen FMC. Hergestellt sind die Endkappen aus Polypropylen.Formgenauer Abschluss der Profilöffnung der FMP Montageprofilen.G9Passgenauer Abschluss zu Montageprofilen FMP 90, FMP 120 und FMP 160 und Auslegerkonsolen FMC.geeignet fürAnwendungAbschluss für Profilenden

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen
