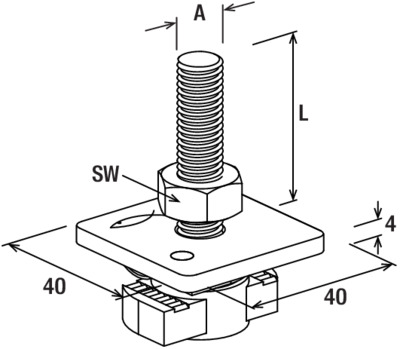

fischer Hammerkopfschraube FCN Clix S 8x30

Die fischer Hammerkopfschraube FCN Clix S eignet sich für die schnelle und einfache Befestigung von Rohrschellen in fischer FUS Montageschienen ohne Verwendung zusätzlicher Gewindestifte. Die Hammerkopfschraube wird durch 90°-Drehung mit den Schienen verbunden und hält sich durch den Anpressdruck des Federelementes und der ausgeprägten Verzahnung der Schiebemutter in der Montageschiene FUS an der gewünschten Position. Die fehlerfreie Montage wird durch die Justierbarkeit vor dem Festdrehen der Kontermutter vereinfacht. Der FCN Clix S ist in verschiedenen Größen und Längen verfügbar. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Schnelle Montage.Einfache Positionierung.Nachträgliche Montage in gesetzten Schienen.G9Die Bauform der Hammerkopfschraube lässt ein einfaches und schnelles Setzen in der Schiene zu.Die Federwirkung des FCN Clix S gewährleistet eine einfache und präzise Positionierung in der Schiene.Die Montage mittels Drehung um 90° ermöglicht die nachträgliche Montage in gesetzten Schienen.Die Verzahnung der Hammerkopfschraube gibt sicheren Halt in der Schiene.Der vormontierte Gewindestift erlaubt die Direktmontage der Rohrschelle auf der Schiene ohne zusätzliche Materialien.geeignet fürAnwendungZur schnellen Verbindung von Rohrschellen mit FUS Schienenprofilen

Die fischer PowerFast FPF II PTF BC ist eine galvanisch verzinkte, blau passivierte Schraube mit Vollgewinde und Innenstern-Aufnahme. Mit dem Halbrundkopf eignet sie sich für Verbindungen von Metall auf Holz, beispielsweise bei der Befestigung von Metallbeschlägen, Winkeln oder Balkenschuhen. Das durchgängige Gewinde über die gesamte Schraubenlänge sorgt für eine optimale Kraftübertragung.Die erhöhte Gewindesteigung der Schraube reduziert die Einschraubzeit deutlich.Die Schraubenspitze mit den drei Rippen sorgt für ein schnelles Anbissverhalten und Vorfräsen.Die Schaftfräsrippen in Kombination mit der Kernfräsergeometrie reduzieren den Einschraubwiderstand spürbar.Die PowerFast II ist eine Schraube mit geprüften Lasten im fischer Dübel (z. B. DuoPower oder UX).G9Die Schraubengeometrie der PowerFast II sorgt für eine schnelle, komfortable und flexible Montage.Die Spanplattenschraube hat ein deutlich reduzierteres Spaltverhalten im Vergleich zu handelsüblichen Schrauben.Die PowerFast II mit Hochleistungswachsbeschichtung vermindert das Einschraubdrehmoment und erlaubt problemlos ein randnahes Verschrauben.Die galvanische Verzinkung, blau passiviert, enthält keine Chrom VI Anteile und ist damit sehr umweltverträglich.Vollgewindeschrauben sind für die Befestigung von dünnen Bauteilen und in weniger festen Holzwerkstoffen (z.b. Weichhölzern) empfehlenswert.Pan-Head Schrauben eignen sich besonders für Metall-Holz-Verbindungen.Schrauben sind nicht versenkbar.geeignet fürVollholz (Nadel- und Laubholz)BrettschichtholzBrettsperrholzFurnierschichtholzähnlich verleimte Holzbauteile und HolzwerkstoffplattenAnwendungFür die Verwendung in tragenden Holzkonstruktionen, zur Verbindung von Teilen aus Vollholz, Brettschichtholz, Holzwerkstoffplatten, etc.Für Verbindungen von Metallteilen auf Holz, wie z. B. Metallbeschlägen, Winkeln, Balkenschuhen und sonstigen Metall- und Holzverbindungen.Für Anwendungen mit geprüften Lasten im fischer Dübel (z. B. DuoPower und UX).

Glatte Hammerkopfschrauben zur Verwendung in Kombination mit glatten kalt-geformten oder warmgewalzten Ankerschienen.Belastbarkeit in zwei Richtungen.Markierung auf der Schraubenspitze mit einem Schlitz.Festigkeitsklasse: 8.8.G9FBC-Anker mit glatter Unterseite passend zur Ankerschiene mit glatten Schienenlippen.Hohe Tragfähigkeit kombiniert mit Flexibilität.Tragfähigkeit in zwei Richtungen.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.FBC-Hammerkopfschrauben können variabel in der Ankerschiene geplanten Position von Cast-in Rinnen.Die Fixierung erfolgt durch einfaches Drehen 90° im Uhrzeigersinn und anschließendem Aufbringen des vorgeschriebenen Drehmoment.Geeignet für den Einsatz in Kombination mit warmgewalzten und kaltgewalzten fischer Ankerschiene FES-C, FES-H und FES-H-S.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Der fischer Schwerlastanker TA M-S ist ein Innengewindeanker aus galvanisch verzinktem Stahl für die Vorsteckmontage. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Kunststoffkappe schützt das Gewinde vor Verschmutzung. Dieses bleibt dadurch gängig. Der Schwerlastanker ist ideal für die Befestigung von Absturzsicherungen, Anlagen und Maschinen in ungerissenem Beton.Einfache Montage durch geringe Setzenergie.Geringe Achs- und Randabstände durch gleichmäßige Lasteinleitung.Oberflächenbündige Montage durch lösbare Schraubverbindungen.ETA-Zulassung für ungerissenen Beton.G9Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA M sehr flexibel verwendet werden.Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.Die rote Kunststoffkappe schützt vor Verschmutzung des Gewindes und sichert so dessen Gängigkeit.Der TAM ist geeignet für die Vorsteckmontage.Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.Für eine korrekte Montage muss sich der Vorsteckanker TA M am Anbauteil abstützen können oder die Gewindestange gekontert sein.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenHandläufeKonsolenLeiternKabeltrassenMaschinenTreppenToreFassadenAbstandskonstruktionen

Mit dem fischer Einschlagnagel ED werden die fischer Befestigungsschellen und fischer Lochbänder ohne Vorbohren in Beton eingeschlagen. Für die Montage wird der fischer Einschlagnagel in das Setzeisen SZE eingesetzt. Der Haltering fixiert während des Setzvorganges den Nagel. Mit wenigen Hammerschlägen sitzt der Einschlagnagel fest im Beton.Schnelle und einfache Einschlagmontage ohne Vorbohren in Beton.Sicheres Einschlagen durch Schlagschutz des Setzeisens SZE.G9Der stabile Einschlagnagel ED lässt sich mit dem Setzeisen SZE ohne Vorbohren in Beton einschlagen. Dies ermöglicht eine schnelle Montage.Der Schlagschutz des Setzeisens SZE bietet optimalen Handschutz und ermöglicht dadurch eine sichere Montage.Der Einschlagnagel ED wird in das Setzeisen SZE eingesetzt.Der Haltering im Setzeisen hält den Nagel während des Montagevorgangs sicher fest.Vorpositionieren des zu befestigenden Elements.Der Nagel kann dann durch das zu befestigende Element direkt in den Beton eingeschlagen werden.geeignet fürBetonAnwendungZur Befestigung von:Befestigungsschellen wie z. B. BSM, BSMD, BSMZLochbändern wie z. B. LBK, LBV

Der fischer Bolzenanker FBZ ist der wirtschaftliche Stahlanker für gerissenen Beton. Mit dem FBZ werden die einwirkenden Lasten sicher in den Untergrund eingeleitet. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.Wirtschftlicher Stahlanker für gerissenen Beton.Sichere Funktion und einfache Montage.Verfügbar in galvanisch verzinktem Stahl und nicht rostendem Stahl.Ideal für Verankerungen von Geländern, Kabeltrassen und Konsolen.G9Sichere Funktion und einfache Montage.Zwei Verankerungstiefen für mehr Flexibilität in der Anwendung.Verwendung von Hohlbohrern und Diamantbohrkronen in der Europäisch Technischen Bewertung ETA geregelt.Sortiment: M 8 – M16, lieferbar in galvanisch verzinktem Stahl und nicht rostendem Stahl.Der FBZ ist geeignet für die Vor- und Durchsteckmontage.Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.geeignet fürBeton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungStahlkonstruktionenGeländerKonsolenLeiternKabeltrassenMaschinenTreppenToreFassadenHolzkonstruktionen

Der fischer Einschlaganker EA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl und nicht rostendem Stahl. Der fischer Einschlaganker ist ideal, um Sprinkleranlagen, Kabeltrassen und Konsolen im Innen- und Außenbereich zu verankern. Die Europäische Technische Bewertung für ungerissenen Beton, die Zulassung für die Mehrfachbefestigung von nicht tragenden Systemen und die Brandeignung nach Feuerwiderstandsklasse R 120 bieten ein Plus an Sicherheit. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Der angeprägte Rand verhindert das Tieferrutschen. Mit dem Einschlagwerkzeug EAW H Plus oder dem Maschinensetzgerät EA II S-SDS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand.Einfache Schlagmontage: kein Tieferrutschen bei Montage durch ausgeprägten Rand der Ankerhülse.Verwendung handelsüblicher metrischer Schrauben und Gewindestangen reduziert Komplexität.Kräfteschonende Serienmontage mit Maschinensetzgerät EA II S-SDS.Sichtkontrolle durch Prägung.ETA-Zulassung für Beton und Mehrfachbefestigungen.G9Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt.Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage.Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit.Fixierpunkt auf hef 25 mm gegen unbeabsichtigtes Herausfallen des Dübels vor Verspreizen.Ideal für die Anwendung bei hohen Lastanforderungen.Der EA II ist für die Vorsteckmontage geeignet.Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.Danach wird mit dem Einschlagwerkzeug EHS Plus (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt.Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen.geeignet fürBeton C20/25 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden SystemenBeton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungSprinkleranlagenStahlkonstruktionenMaschinenKonsolenSchalungsstützen

Die Hochleistungsnägel DFNH NP ermöglichen mithilfe des FGC 100 und FXC 85 das Befestigen von Schienen oder Kabeln auf Stahl oder Hartbeton ≥ C 30/37.Geeignet für Hartbeton ≥ C 30/37 und StahlErhältlich in 15 - 32 mm LängeG9geeignet fürAnwendung

Der fischer Nagelanker FNA II mit Gewinde und Flanschmutter wird aus nicht rostendem Stahl hergestellt. Der FNA II wird mit wenigen Hammerschlägen zeitsparend in der Durchsteck- oder der Vorsteckmontage gesetzt. Bei Belastung spreizt der FNA II selbstständig nach. Dabei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen das Bohrloch. Der fischer Nagelanker FNA II mit Gewinde und Flanschmutter ist vor allem für die Befestigung von Montageschienen, Leitungen und Rohren im Außenbereich geeignet.Schlagmontage spart Zeit.Keine Bewehrungstreffer durch geringe Verankerungstiefe. Das spart Zeit und Kosten bei der Serienmontage.Spreizclip sorgt für sicheren Halt.ETA-Zulassung für Mehrfachbefestigungen.Aus nicht rostendem Stahl für Befestigungen im Außenbereich.G9Einfache Demontage der Brandschutzplatte ohne Beschädigung.Wiederverwendbarkeit der Brandschutzplatte.Sichere Verankerung speziell bei Vibration, Wind-, Sog- und Druckeinflüssen.Geringe Verankerungstiefe (30 mm).Komfortable Montage ohne drehmoment-kontrolliertes Setzwerkzeug.Zugelassenes System, das sich millionenfach bewährt hat.Die Unterlegscheibe erhöht die Durchzugskräfte deutlich und verhindert gleichzeitig eine Beschädigung der Platte bei der Demontage.Demontage durch einfaches Abzwicken des Nagelkopfes dank spezieller 2-Stufen-Zange.Für eine schnelle Montage das Druckluftsetzgerät (Art.-Nr. 093731) verwenden.geeignet fürBeton C12/15 bis C50/60, gerissen und ungerissenFür die Mehrfachbefestigung von nichttragenden SystemenAnwendungBrandschutzplattenBrandschutzbekleidungenLüftungsleitungenDraht- und NoniusabhängerMontageschienenMetallschellenUnterkonstruktionen aus Holz und Metall

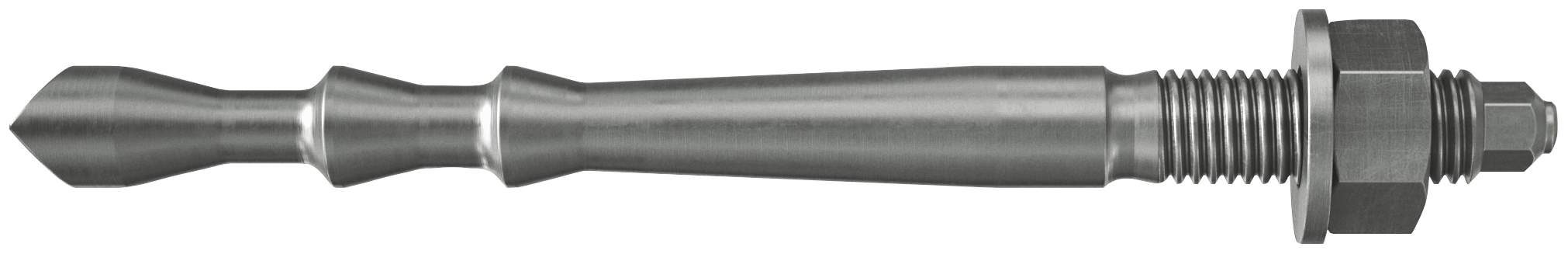

Die fischer Highbond-Ankerstange FHB II-A L R ist aus nicht rostendem Stahl gefertigt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden zum Beispiel Fassaden, Siloanlagen und schwere Stahlkonstruktionen im Außenbereich sicher befestigt.Maximale Lastwerte durch große Verankerungstiefe. Damit werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Optimiert für geringe Achs- und Randabstände in gerissenem Beton.Bei Verwendung mit Mörtelpatrone keine Bohrlochreinigung notwendig. Dies spart Zeit.ETA-Zulassung für gerissenen Beton.Aus nicht rostendem Stahl für Befestigungen im Außenbereich.G9Aufgrund der großen Verankerungstiefe der Ankerstange FHB II-A L erreicht das System maximale Lastwerte. Somit werden weniger Befestigungspunkte und kleinere Ankerplatten erforderlich.Die Konengeometrie der Ankerstangen FHB II-A L ist speziell optimiert für hohe Zuglastwerte. Dadurch wird höchste Leistungsfähigkeit in gerissenem Beton erzielt.Die Ankerstange FHB II-A L ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.Die Bohrlochreinigung kann entfallen, wenn die Ankerstange FHB II-A L in Kombination mit der Patrone FHB II-P/-PF verarbeitet wird. Das spart wertvolle Montagezeit.Bei Verwendung von FHB II-A L in Verbindung mit dem Injektionsmörtel FIS HB ist die Durchsteckmontage mittels Ringspaltverfüllung ohne weitere Hilfsmittel möglich.Der FHB II-A L ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.Beim FHB II-A L ist der Ringspalt bei der Durchsteckmontage mit dem Highbond-Spezialmörtel FIS HB zu verfüllen.Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeländerFassadenTreppenStahlkonsolenMaschinenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionen

Die fischer Highbond-Ankerstange FHB II-A S ist aus galvanisch verzinktem Stahl hergestellt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden Geländer, Maschinen und Stahlkonstruktionen im Innenbereich sicher befestigt.Reduzierte Verankerungstiefe verringert den Aufwand beim Bohren und Montieren. Dies spart Kosten.Durchsteckmontage ohne Hilfsmittel. Dies spart Zeit.Optimiert für geringe Achs- und Randabstände in gerissenem Beton.Bei Verwendung mit Mörtelpatrone keine Bohrlochreinigung notwendig. Dies spart Zeit.ETA-Zulassung für gerissenen Beton.G9Die reduzierte Verankerungstiefe der FHB II-A S verringert den Bohr- und Montageaufwand. Zusätzlich erspart die Kombination mit der Patrone FHB II-P/-PF die Bohrlochreinigung und ermöglicht somit eine besonders wirtschaftliche und zeitsparende Befestigung.Bei der Ankerstange FHB II-A S ist der Bohrdurchmesser gleich dem Gewindedurchmesser. Das ermöglicht die Durchsteckmontage ohne Hilfsmittel und reduziert den Mörtelverbrauch.Die Konengeometrie der Ankerstangen FHB II-A S ist optimiert für kleine Achs- und Randabstände in gerissenem Beton sowie dünne Betonbauteile. Dadurch ist sie für ein breites Anwendungsfeld geeignet.Die Ankerstange FHB II-A S ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.Der FHB II-A S ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.Beim FHB II-A S ist der Bohrdurchmesser gleich dem Gewindedurchmesser, ähnlich einem Bolzenanker.Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeeignet für:FassadenTreppenStahlkonsolenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionenOptimal geeignet für:Durchsteckmontage

Die fischer Highbond-Ankerstange FHB II-A L R ist aus nicht rostendem Stahl gefertigt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden zum Beispiel Fassaden, Siloanlagen und schwere Stahlkonstruktionen im Außenbereich sicher befestigt.Maximale Lastwerte durch große Verankerungstiefe. Damit werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Optimiert für geringe Achs- und Randabstände in gerissenem Beton.Bei Verwendung mit Mörtelpatrone keine Bohrlochreinigung notwendig. Dies spart Zeit.ETA-Zulassung für gerissenen Beton.Aus nicht rostendem Stahl für Befestigungen im Außenbereich.G9Aufgrund der großen Verankerungstiefe der Ankerstange FHB II-A L erreicht das System maximale Lastwerte. Somit werden weniger Befestigungspunkte und kleinere Ankerplatten erforderlich.Die Konengeometrie der Ankerstangen FHB II-A L ist speziell optimiert für hohe Zuglastwerte. Dadurch wird höchste Leistungsfähigkeit in gerissenem Beton erzielt.Die Ankerstange FHB II-A L ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.Die Bohrlochreinigung kann entfallen, wenn die Ankerstange FHB II-A L in Kombination mit der Patrone FHB II-P/-PF verarbeitet wird. Das spart wertvolle Montagezeit.Bei Verwendung von FHB II-A L in Verbindung mit dem Injektionsmörtel FIS HB ist die Durchsteckmontage mittels Ringspaltverfüllung ohne weitere Hilfsmittel möglich.Der FHB II-A L ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.Beim FHB II-A L ist der Ringspalt bei der Durchsteckmontage mit dem Highbond-Spezialmörtel FIS HB zu verfüllen.Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeländerFassadenTreppenStahlkonsolenMaschinenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionen

Der fischer Nagelanker FNA II mit Nagelkopf wird aus nicht rostendem Stahl hergestellt. Der FNA II wird mit wenigen Hammerschlägen zeitsparend in der Durchsteckmontage gesetzt. Bei Belastung spreizt der FNA II selbstständig nach. Dabei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen das Bohrloch. Der fischer Nagelanker FNA IImit Nagelkopf ist vor allem für die Befestigung von Montageschienen und Unterkonstruktionen aus Holz oder Metall im Außenbereich geeignet.Schlagmontage spart Zeit.Keine Bewehrungstreffer durch geringe Verankerungstiefe. Das spart Zeit und Kosten bei der Serienmontage.Spreizclip sorgt für sicheren Halt.ETA-Zulassung für Mehrfachbefestigungen.Aus nicht rostendem Stahl für Befestigungen im Außenbereich.G9Das spezielle Wirkprinzip ermöglicht eine einfache Schlagmontage und damit eine kurze Verarbeitungszeit.Die extrem kurze Verankerungstiefe verhindert Bewehrungstreffer und schafft die Voraussetzung für eine problemlose Montage.Der optimierte Spreizclip sorgt für Halt bereits beim Einstecken ins Bohrloch und verhindert das Herausfallen bei Überkopfmontage.Der massive Schaftquerschnitt garantiert eine hohe Tragfähigkeit im Brandfall und bietet dadurch sehr hohe Sicherheit.Verschiedene Kopfformen ermöglichen die Befestigung unterschiedlicher Anbauteile und die optimale Anpassung an die Anwendung.Der FNA II mit Nagelkopf ist geeignet für die Durchsteckmontage.Bei Belastung spreizt der installierte Nagelanker FNA II selbständig nach. Hierbei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Erhältliche Setzwerkzeuge:FNA S-SBO zum Aufstecken auf den Bohrer,FNA S-SDS für die Serienmontage mit einem Bohrhammer,FNA S-H für die manuelle Installation von Montageschienen.geeignet fürZugelassen für:Beton C12/15 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden SystemenKalksandvollsteinNaturstein mit dichtem GefügeSpannbeton-HohlplattendeckenAnwendungBrandschutzplattenBrandschutzbekleidungenLüftungsleitungenDraht- und NoniusabhängerMontageschienenMetallschellenUnterkonstruktionen aus Holz und Metall

Der fischer Hochleistungsanker FH II H mit Hutmutter ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II H mit Hutmutter ist bestens geeignet, um in gerissenem und ungerissenem Beton Stahlkonstruktionen, Maschinen und Tore zu befestigen.Mit Hutmutter.Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch bei Anwendungen in Erdbebengebieten (Seismik C1 und C2).Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit und weniger Befestigungspunkte.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.G9Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.Die Hutmuttervariante sorgt für eine stabile und robuste Befestigung.Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.In der Zulassung ist die Verwendung von Hohlbohrern geregelt.Der FH II ist geeignet für die Durchsteckmontage.Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S), Senkkopf (Typ SK), Bolzenversion mit Mutter und Scheibe (Typ B) und Hutmutter (Typ H).geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenAnwendungGeländerTreppenKonsolenStahlkonstruktionenKabeltrassenMaschinenToreFassaden

Messing

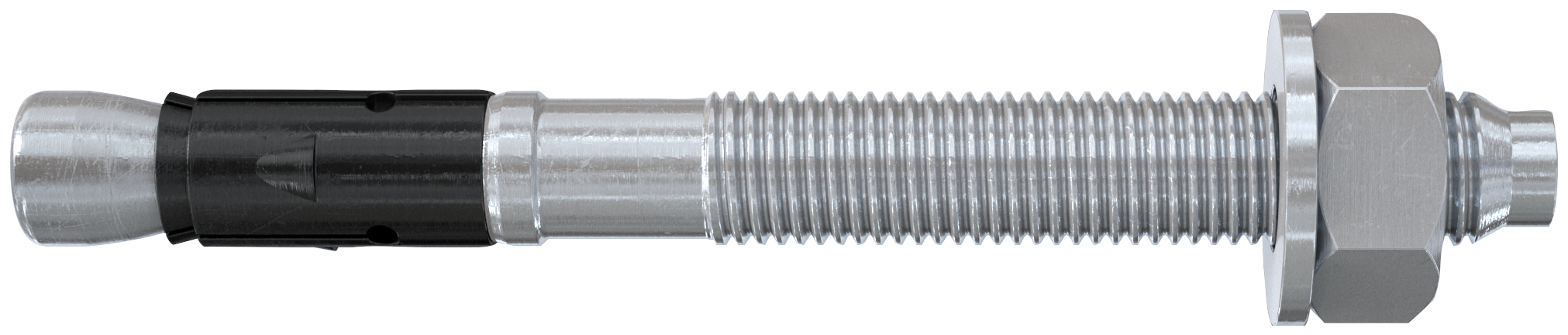

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24).Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen.Höchste seismische Lasten der Leistungskategorie C1 mit und ohne die Verwendung der Verfüllscheibe FFD.G9Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/95, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.Im Falle von seismischen Anforderungen kann der Ringspalt mithilfe der Verfüllscheibe FFD verfüllt werden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15 (Gutachten vorhanden)Beton C80/95 (Gutachten vorhanden)Stahlfaserbeton (aBG vorhanden)Kalksandvollstein (KSV) (Gutachten vorhanden)AnwendungStahlkonstruktionenGeländerKonsolenLeiternKabeltrassenMaschinenTreppenFassadenHolzkonstruktionen

Blaue Serie · einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren Weitere technische Eigenschaften: · L2: 18mm · L1: 22,5mm

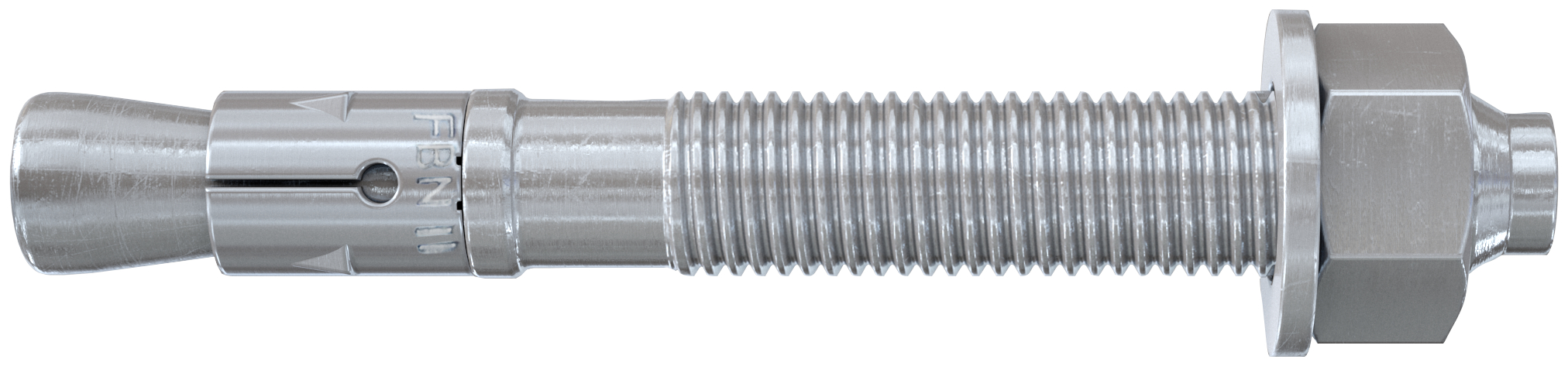

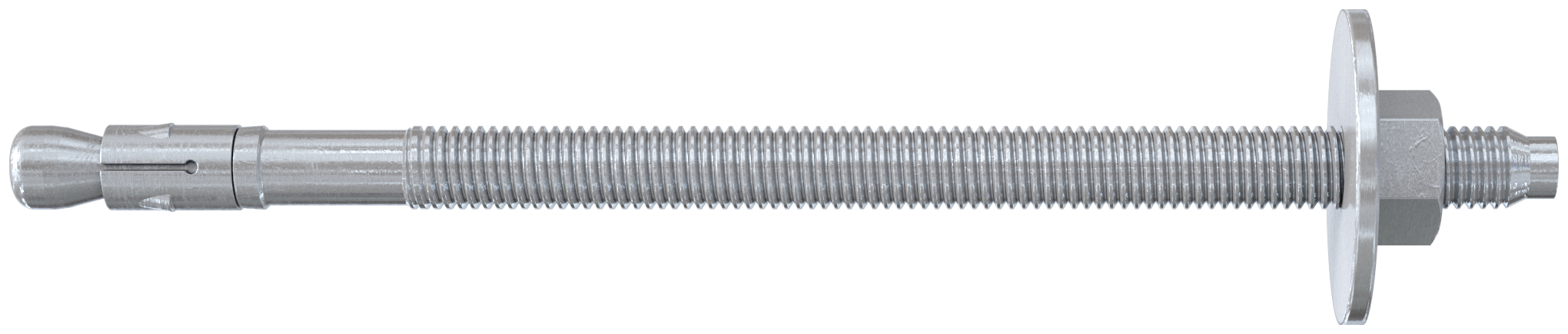

Der fischer Bolzenanker FBN II K ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. In der Kurzversion ist er für die Vorsteck- und Durchsteckmontage geeignet. Aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Handläufe oder Konsolen im Innenbereich zu empfehlen.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.G9Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungStahlkonstruktionenGeländerKonsolenLeiternMaschinenToreFassaden

Die fischer Highbond-Ankerstange FHB II-A S R ist aus nicht rostendem Stahl hergestellt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden Fassaden, Geländer und Stahlkonstruktionen im Außenbereich sicher befestigt.Reduzierte Verankerungstiefe verringert den Aufwand beim Bohren und Montieren. Dies spart Kosten.Durchsteckmontage ohne Hilfsmittel. Dies spart Zeit.Optimiert für geringe Achs- und Randabstände in gerissenem Beton.Bei Verwendung mit Mörtelpatrone keine Bohrlochreinigung notwendig. Dies spart Zeit.Aus nicht rostendem Stahl für Befestigungen im Außenbereich.G9Die reduzierte Verankerungstiefe der FHB II-A S verringert den Bohr- und Montageaufwand. Zusätzlich erspart die Kombination mit der Patrone FHB II-P/-PF die Bohrlochreinigung und ermöglicht somit eine besonders wirtschaftliche und zeitsparende Befestigung.Bei der Ankerstange FHB II-A S ist der Bohrdurchmesser gleich dem Gewindedurchmesser. Das ermöglicht die Durchsteckmontage ohne Hilfsmittel und reduziert den Mörtelverbrauch.Die Konengeometrie der Ankerstangen FHB II-A S ist optimiert für kleine Achs- und Randabstände in gerissenem Beton sowie dünne Betonbauteile. Dadurch ist sie für ein breites Anwendungsfeld geeignet.Die Ankerstange FHB II-A S ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.Der FHB II-A S ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.Beim FHB II-A S ist der Bohrdurchmesser gleich dem Gewindedurchmesser, ähnlich einem Bolzenanker.Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeeignet für:FassadenTreppenStahlkonsolenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionen Optimal geeignet für:Durchsteckmontage

Für Verankerungen in FD-Beton wird die Kennzeichnungsscheibe verwendet. Sie belegt eindeutig und dauerhaft die Verwendung des richtigen Systems für Verankerungen in FD-Beton und ermöglicht eine unkomplizierte und zuverlässige Bauabnahme und Überprüfung der Verankerung bei den vorgeschriebenen Kontrollen.G9Die Kennzeichnungsscheibe belegt eindeutig und dauerhaft die Verwendung des richtigen Systems für Verankerungen in FD-Beton und ermöglicht eine unkomplizierte und zuverlässige Bauabnahme und Überprüfung der Verankerung bei den vorgeschriebenen Kontrollen.geeignet fürAnwendungKennzeichnung von WHG-konformen Verankerungen in FD-Beton.
