fischer Dichtscheibe FCC-SD 12/16
23,13 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Dichtscheibe FCC-SD 12/16
- Abdichtung der Fahrbahnplatte mit der Dichtscheibe FCC-SD in Kombination mit dem Injektionsmörtelsystem FIS EM Plus oder FIS SB.
G9
- Der fischer Brückenkappenanker FCC-B ist für die Verankerung in bewehrtem und unbewehrtem Normalbeton der Festigkeitsklasse von mindestens C20/25 und höchstens C50/60 nach DIN EN 206-1 zugelassen.
- Die sichere Bemessung der Verankerung und schnelle Dokumentation direkt auf der Baustelle gelingt mithilfe de fischer Bemessungshilfe und der fischer PRO App.
- Mit dem breiten Sortiment von Ankerstangen und den optionalen Kopfplatten in den Durchmessern M16 bis M24 bietet das System die passende Lösung für jedes Projekt.
- Das System besteht aus den fischer Injektionsmörteln FIS EM Plus oder FIS SB und dem Brückenkappenanker FCC-B.
- Das Setzen des Brückenkappenankers erfolgt von Hand unter leichter Drehbewegung bis zum Bohrlochgrund.

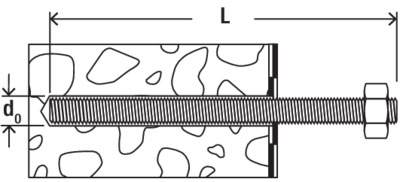

- Der Injektionsmörtel verbindet die Gewindestange mit dem Beton mittels Stoffschluss.

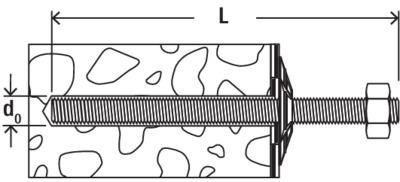

- Die beiliegende Dichtscheibe wird mit dem Injektionsmörtel aufgeklebt und dichtet somit die Durchdringung in der Dichtbahn ab.

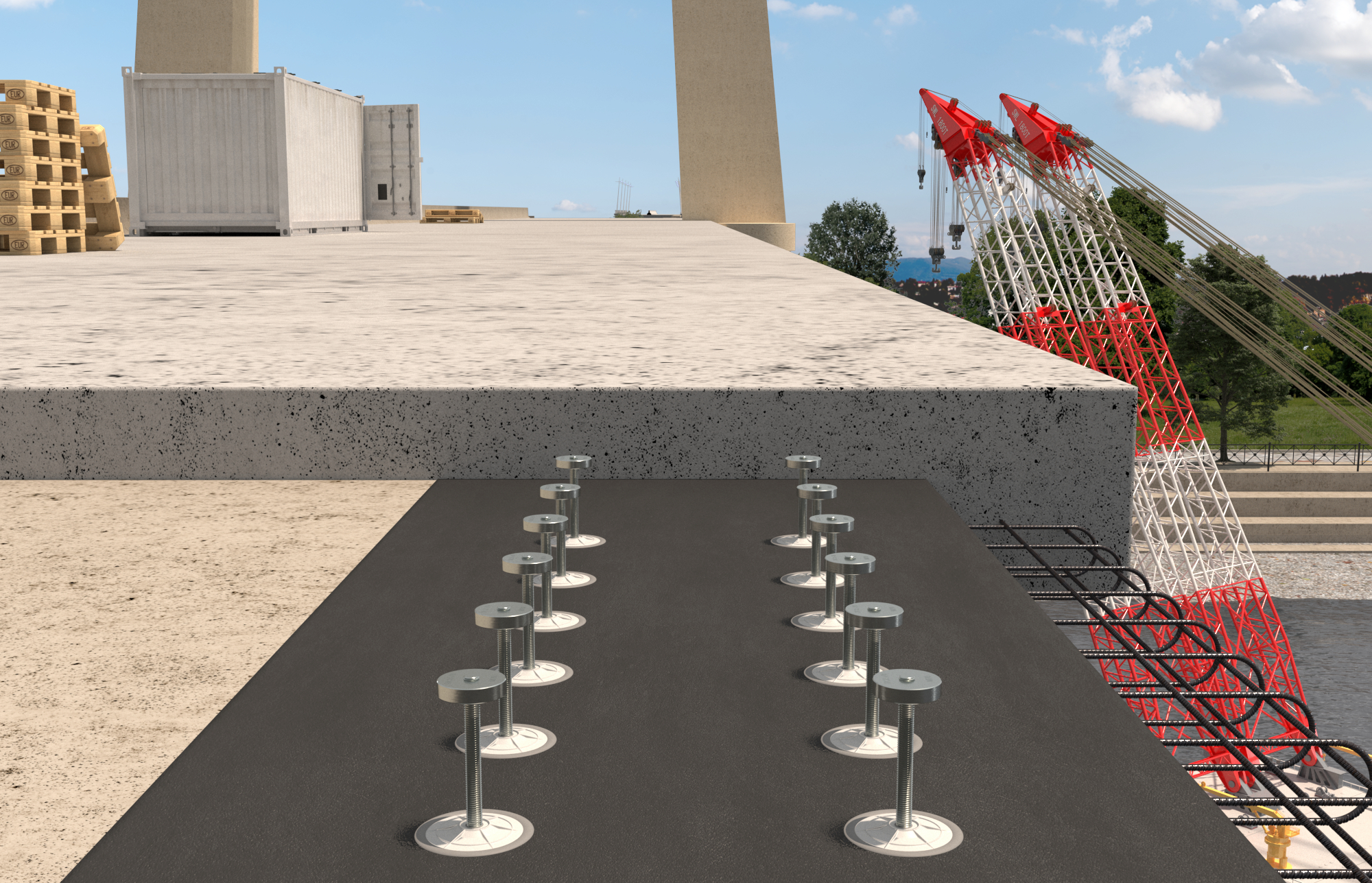

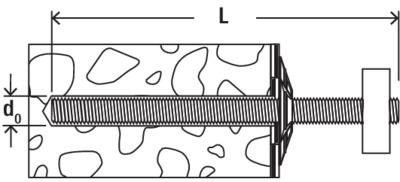

- Der Verbund zwischen Bestands- und Kappenbeton wird durch den Kopfbolzen, bestehend aus der Gewindestange und einer entsprechenden Mutter oder Kopfplatte, hergestellt.
geeignet für
- Beton C20/25 bis C50/60, gerissen und ungerissen
Anwendung

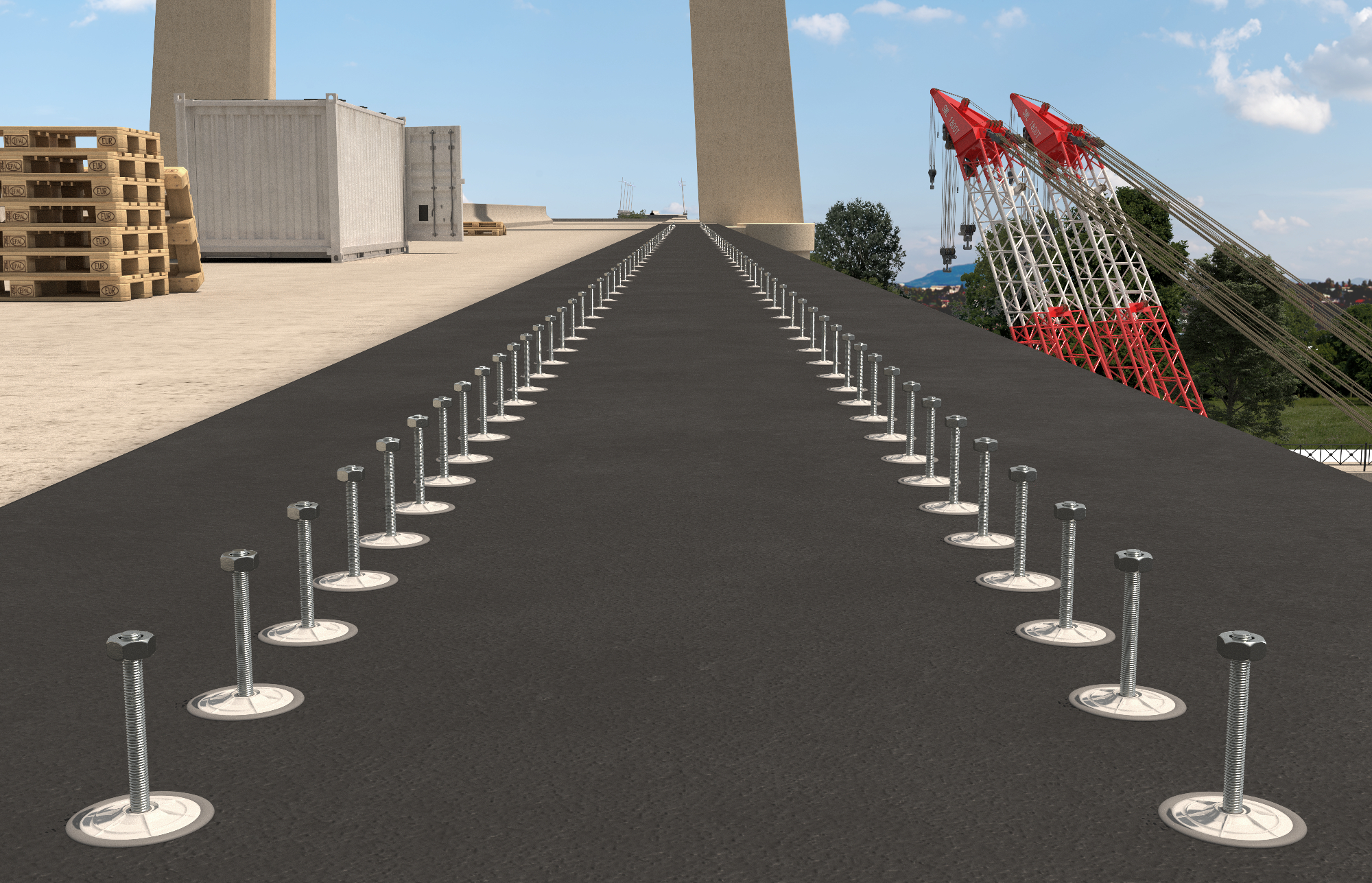

- Verankerung von Brückenkappen
| Außen-Ø: | 74 mm |
|---|---|
| Breite: | 180,00 mm |
| Höhe: | 90,00 mm |
| Höhe_y: | 9.1 mm |
| Lochform: | rund |
| Länge: | 280,00 mm |
| Profi / DIY: | Profi |
| Typbezeichnung: | Unterlegscheibe |
| Volumen: | 4536,00 cm³ |
