fischer Dachhaken RH 40-52 HB AL Aluminium
149,75 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Dachhaken RH 40-52 HB AL Aluminium
Die untere Verstellposition ermöglicht die Anpassung des Dachhakens an unterschiedliche Ziegelstärken. Die obere Verstellposition ermöglicht es, den Abstand der Schiene von der Oberseite des Dachziegels einzustellen. Die Form des Hakens ist so konzipiert, dass er den gesetzlich vorgeschriebenen Schnee- und Windlasten standhält, ohne den Ziegel zu beschädigen.
- Der Dachhaken verfügt über vier Verstellelemente: Die horizontale Verstellung an der Grundplatte ermöglicht das Anpassen an den Dachziegel, die untere die Anpassung an verschiedenen Ziegeldicken, das mittlere vertikale ermöglicht es, den Abstand Profil zur Ziegeloberseite einzustellen, das obere erlaubt es, die Schiene horizontal auszurichten.
- Geeignet für Dachziegel mit eine Gesamtstärke von 40 bis 52 mm (571745) bzw. 52 bis 67 mm (571747).
- Die Schnellkupplung Haken/Schiene benötigt keine zusätzlichen Schrauben.
- Die breite Grundplatte bietet eine variable Befestigung an der Konterlatte.
- Vielfältige Löcher erhöhen die Auswahl in der Befestigungsanordnung.
- Die große Tragfähigkeit erlaubt die Verwendung von weniger Dachhaken.
G9
- Der Dachhaken bietet mehrere Verstellelemente: das untere ermöglicht die Einstellung an die Ziegeldicke, das vertikale Verstellelement oben ermöglicht die Einstellung des Abstands zwischen Profil und Ziegeloberseite. Die obere Einstellmöglichkeit ermöglicht die Ausrichtung der Schiene parallel zur Traufe / First
- Befestigung mit A2-PowerFast Schrauben, entweder drei Schrauben ø6 oder zwei Schrauben ø8.
- Die hohe Tragfähigkeit ermöglicht die Verwendung von weniger Dachhaken
- Der Dachhaken hat eine kontrollierte Verformung und ist so konzipiert, dass er die Ziegel nicht verbiegt oder beschädigt
- Der Dachhaken ist vormontiert und kann ohne weiteres Zubehör montiert werden
- Der Dachhaken ist stabil, leicht und aus Aluminium gefertigt, um die hohe Lebensdauer des Systems zu gewährleisten
- Durch Drehen des Gelenks wird der Dachhaken sowohl mit SolarFish H33 als auch mit SolarFish H44 Profilen kompatibel.
- Bestimmen Sie den Achsabstand der Dachhaken nach den Schnee- und Windlasten vor Ort und legen Sie die Position je nach Tragstruktur und örtlichen Gegebenheiten fest.
- Den Dachziegel anheben und die Grundplatte des Hakens mit der entsprechenden Befestigung anbringen.
- Die für die Art der Bedachung erforderlichen Höhen- und Breiteneinstellungen vornehmen und die Schrauben der verstellbaren Gelenke anziehen, um den Haken in seiner Position zu sichern.

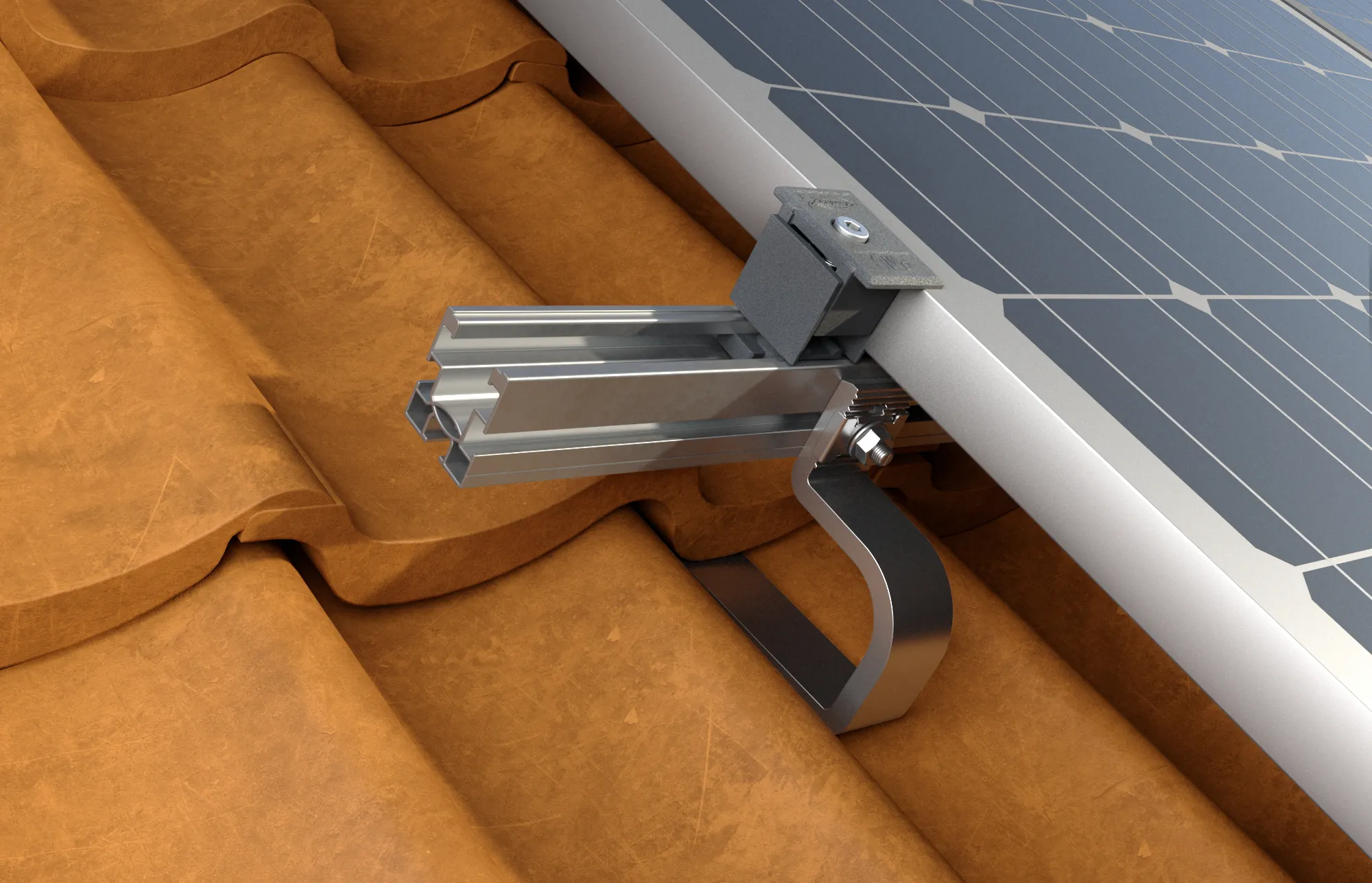

- Das Gelenk an der Oberseite des Hakens in die seitliche Nut der verwendeten Schiene einführen. Das Gelenk kann zur Anpassung an SolarFish H33 und SolarFish H44 Profilen gedreht werden.
geeignet für
Anwendung

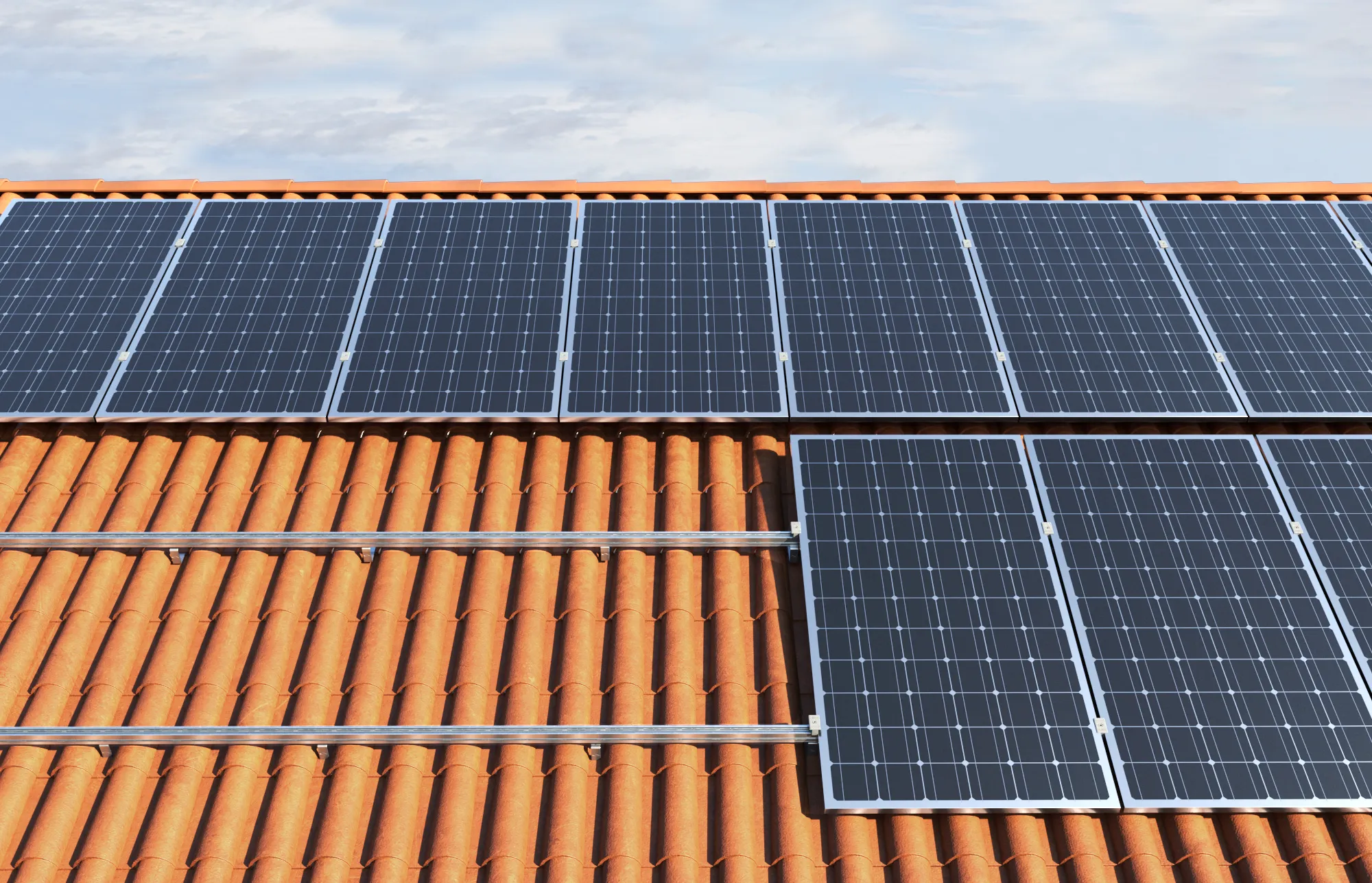

- Steildach mit Ziegeln unterschiedlicher Dicke

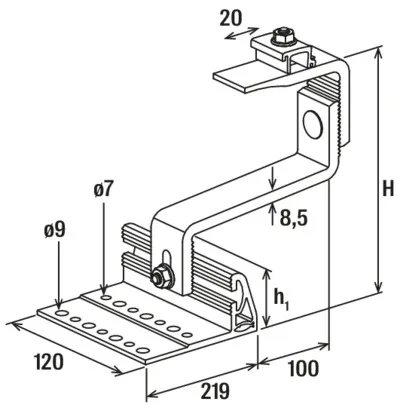

| Breite: | 250,00 mm |
|---|---|
| Einstellbereich: | 40 - 52 mm |
| Gesamthöhe: | 119,5 - 149,5 mm |
| Gewicht_y: | 610 g |
| Höhe: | 200,00 mm |
| Höhe unter Bügel: | 40 - 52 mm |
| Installationsdrehmoment: | 20 Nm |
| Kollektion: | RH HB AL |
| Länge: | 420,00 mm |
| Plattenbreite: | 120 mm |
| Profi / DIY: | Profi |
| Schlüsselweite: | 13 mm |
| Stärke: | 8.5 mm |
| Tiefe: | 100 mm |
| Volumen: | 21000,00 cm³ |
