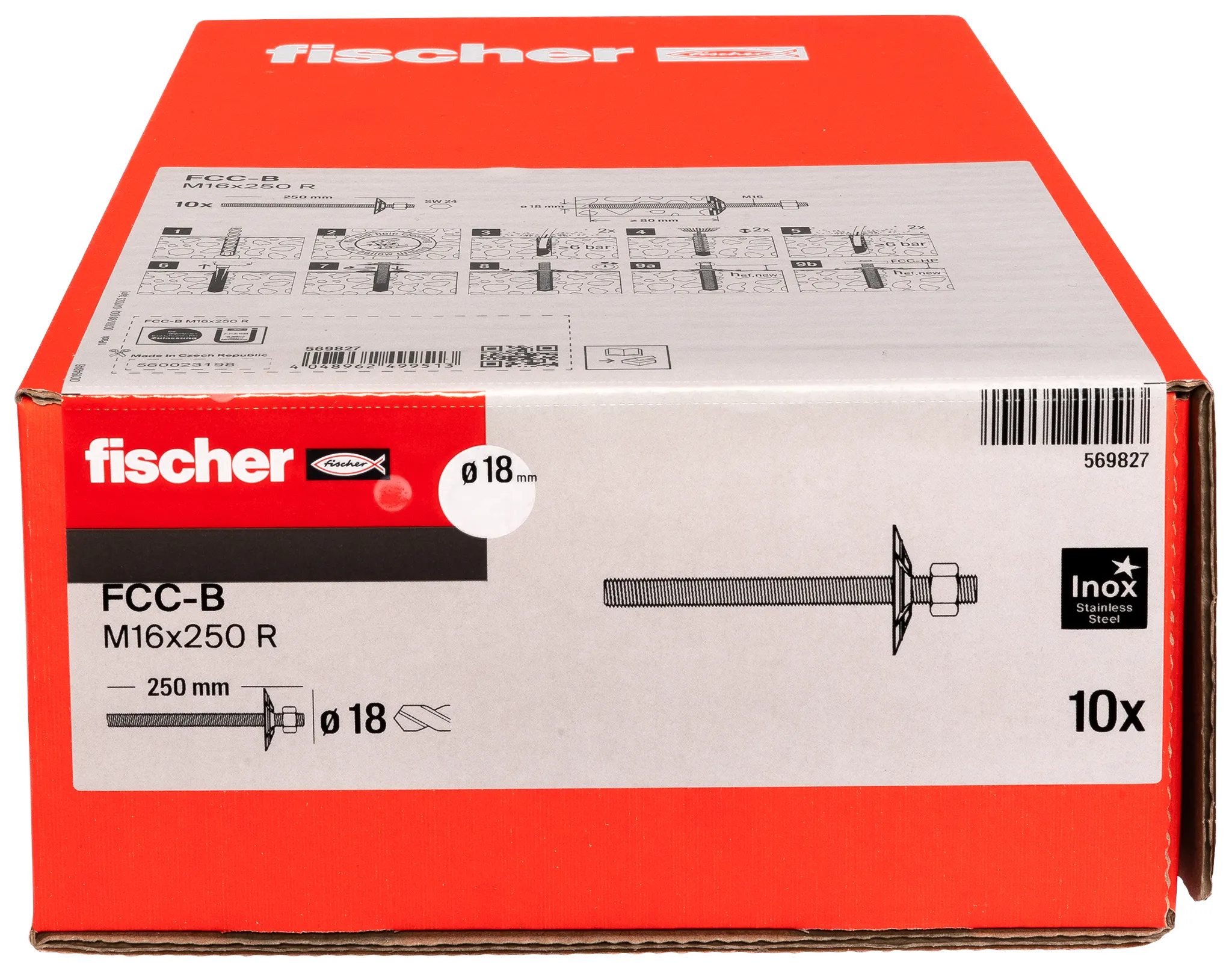

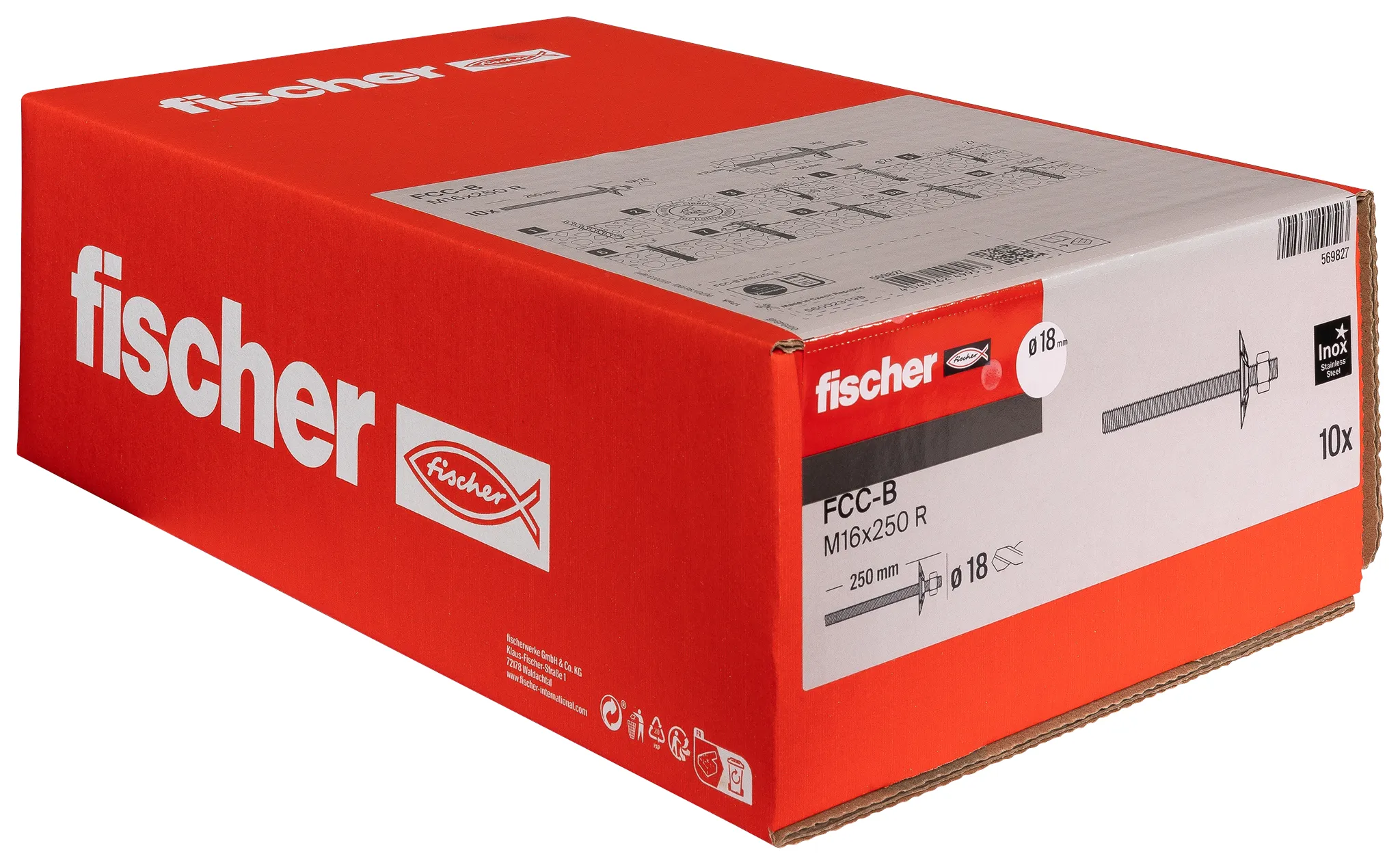

fischer Brückenkappenanker FCC-B M16 x 250 R
113,53 €
Versandart: Paket
Versandkostenfrei
Sofort verfügbar, Lieferzeit: 3-5 Tage
fischer Brückenkappenanker FCC-B M16 x 250 R
- Allgemeine Bauartgenehmigung des FCC-B Systems.
- Verwendung von fischer Injektionsmörtel FIS EM Plus oder FIS SB.
- Bemessungshilfe für sichere Bemessung der Verankerung.
- Dokumentation mit der fischer PRO App.
- Breites Sortiment mit Durchmesser M16 bis M24.
G9
- Die allgemeine Bauartgenehmigung der fischer Betonverbinder FCC garantiert geprüfte Sicherheit für die Verankerung von Betonbauteilen.
- Der fischer Brückenkappenanker FCC-B ist für die Verankerung in bewehrtem und unbewehrtem Normalbeton der Festigkeitsklasse von mindestens C20/25 und höchstens C50/60 nach DIN EN 206-1 zugelassen.
- Der FCC-B kann mit den fischer Injektionsmörteln FIS EM Plus oder FIS SB verwendet werden und bietet somit höchste Felxibilität in der Montage.
- Die Dichtscheibe in Kombination mit dem Injektionsmörtel sorgt für die sichere Abdichtung bei der Durchdringung der Dichtbahn.
- Die sichere Bemessung der Verankerung und schnelle Dokumentation direkt auf der Baustelle gelingt mithilfe der fischer Bemessungshilfe und der fischer PRO App.
- Mit dem breiten Sortiment von Ankerstangen und den optionalen Kopfplatten in den Durchmessern M16 bis M24 bietet das System die passende Lösung für jedes Projekt.
- Das System besteht aus den fischer Injektionsmörteln FIS EM Plus oder FIS SB und dem Brückenkappenanker FCC-B.
- Das Setzen des Brückenkappenankers erfolgt von Hand unter leichter Drehbewegung bis zum Bohrlochgrund.
- Der Injektionsmörtel verbindet die Gewindestange mit dem Beton mittels Stoffschluss.
- Die beiliegende Dichtscheibe wird mit dem Injektionsmörtel aufgeklebt und dichtet somit die Durchdringung in der Dichtbahn ab.

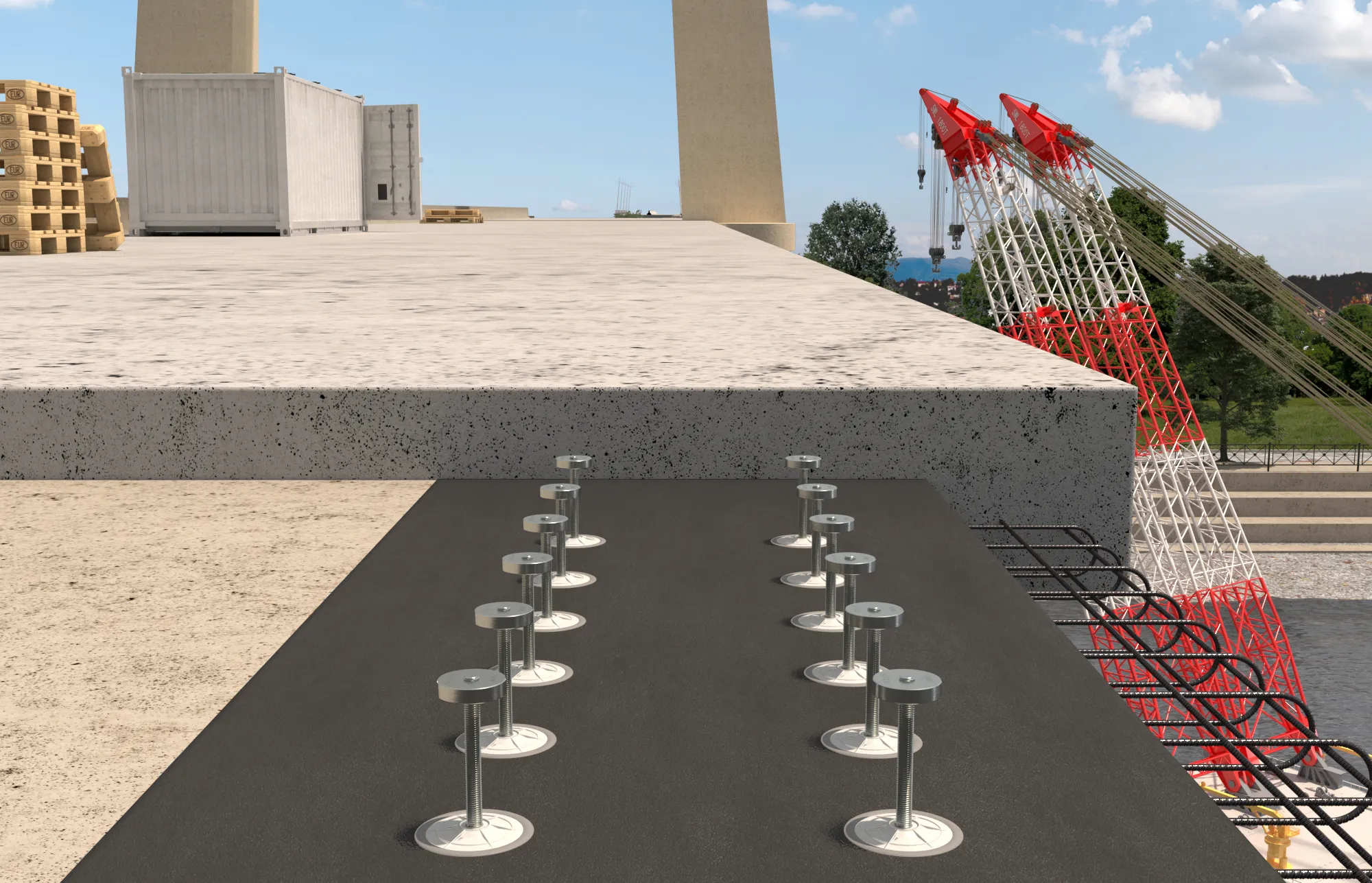

- Der Verbund zwischen Bestands- und Kappenbeton wird durch den Kopfbolzen, bestehend aus der Gewindestange und einer entsprechenden Mutter oder Kopfplatte, hergestellt.
geeignet für
Zugelassen für:- Beton C20/25 bis C50/60, gerissen und ungerissen
Anwendung

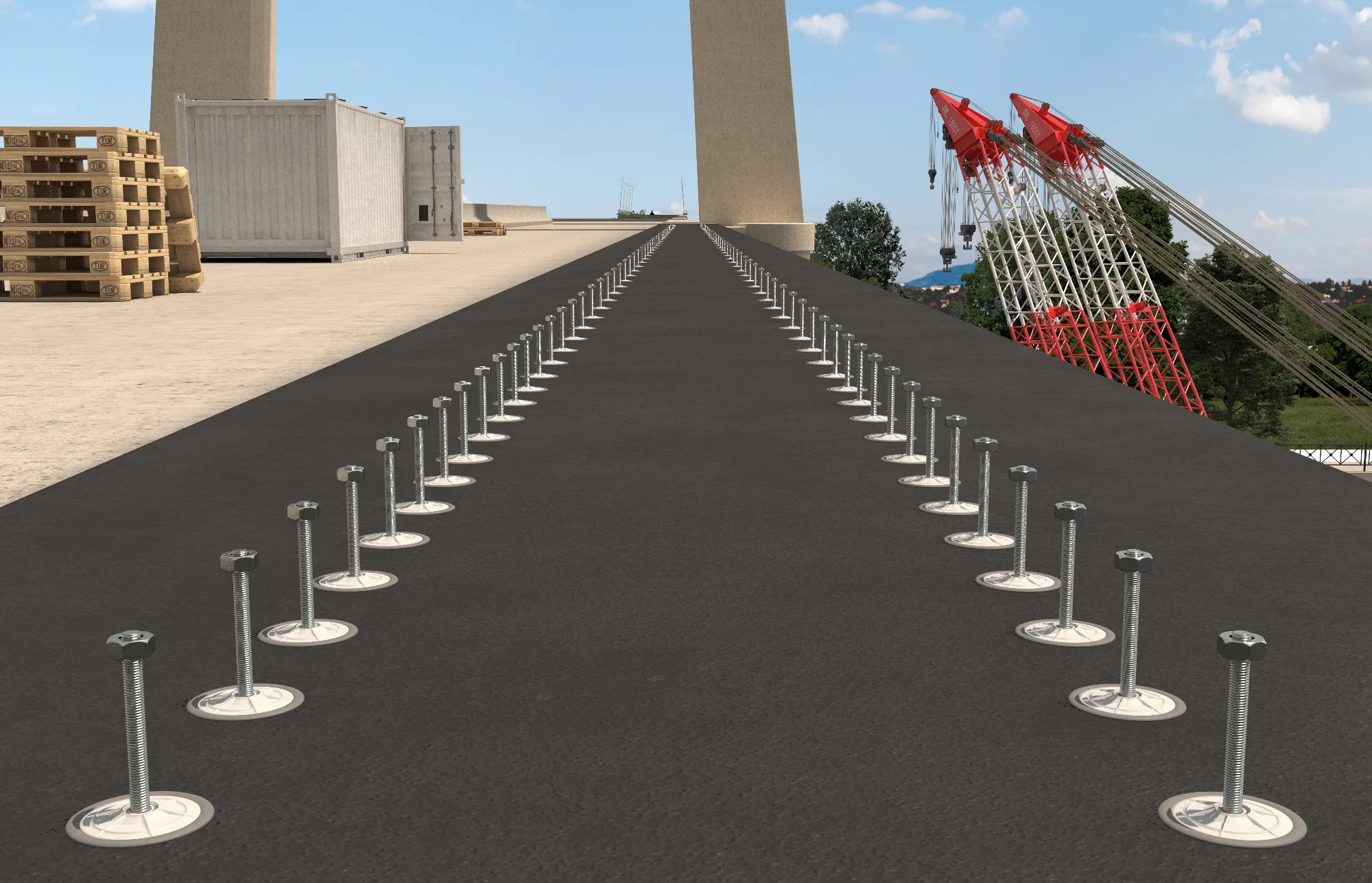

- Verankerung von Brückenkappen
| Bohrernenndurchmesser: | 18 mm |
|---|---|
| Breite: | 180,00 mm |
| Höhe: | 90,00 mm |
| Länge: | 280,00 mm |
| Länge_y: | 250 mm |
| Profi / DIY: | Profi |
| Volumen: | 4536,00 cm³ |
