fischer Ankerschiene InnoLock FES-RS-S-600-150-HDG

Die fischer Trägerklammer TKLG eignet sich für die Befestigung von Rohrleitungen, insbesondere Sprinklerrohren, an geneigten Stahlträgern ohne Schweißen und Bohren. Die Trägerklammer wird mit einer Schraube fixiert. Durch das bewegliche Gelenk mit Gewindeaufnahme M8 oder M10 erlaubt die TKLG eine Montage an geneigten Stahlträgern. Durch die integrierte Gewindeaufnahme lassen sich Gewindestangen einfach montieren. Die TKLG verfügt über ein FM- bzw. VdS Zulassung und erlaubt dadurch den Einsatz in ortsfesten Sprinkleranlagen . Gefertigt wird die TKLG aus hochwertigem Stahl und ist zum Schutz vor Korrosion galvanisch verzinkt.FM- bzw. VdS-Zulassung zur Anwendung in ortsfesten SprinkleranlagenEinfache Montage an Stahlträgern ohne Schweißen und BohrenBewegliches Gelenk zur Montage an geneigten StahlträgernG9Die gelenkige Bauform erlaubt die Montage an geneigten oder gekippten Stahlträgern ohne Schweißen und Bohren.Der Gelenkanschluss ist um 360° drehbar und erlaubt eine Winkelmontage von 0-180°.FM- und VdS-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Geeignet zur Anwendung in ortsfesten Sprinkleranlagen.Die massive Ausführung der TKLG erlaubt eine hohe Tragkraft.Die Gewindeaufnahme M8 bzw. M10 erlaubt eine einfache und schnelle Montage von Gewindestangen an die TKLG.Geeignet für Stahlträger mit Flanschdicken bis max. 17mm.geeignet fürAnwendungDie gelenkige Trägerklammer TKLG ermöglicht eine einfache Befestigung von Rohrleitungen und Schienenabhängugen durch Klemmen an geneigten Stahlträgern.Zur Abhängung von Sprinklerleitungen an geneigten Stahlträgern bis zu einem Auslenkwinkel von max. 25° gemäß FM und VdS.Bei Rohrleitungen ≥ DN 65 und bei Montage an geneigten Stahlträgern muss die TKLG Trägerklammer für eine VdS konforme Montage zusätzlich mit der Sicherungslasche SS-TKLG am Stahlträger gesichert werden.Geeignet für Rohrleitungen bis DN 100 gemäß VdS.Geeignet für Stahlträger mit Flanschdicken von max. 17 mm.Zur Anwendung im trockenen Innenbereich.

Der Zentrierclips DD-S und DD-E ermöglichen die elektronische Abschirmung von Bauelementen sowie das Einkleben von Ankerstangen in Holz.Elektronische Abschirmung von BauelementenEinkleben von Ankerstangen in HolzG9Einfache Zentrierung bei der Installation von AnkerstangenDer Clip wird auf Höhe der Setztiefe auf die Ankerstange aufgesteckt und gemeinsam ins Bohrloch eingeführt.geeignet fürBetonHolzAnwendungZur Verwendung mit fischer Ankerstangen FIS A und FIS IG

Der kompakte fischer Festpunkt FSFP mit Schalldämmeinlage eignet sich bei Heizungs- und Kälteleitungen zur Ausrichtung der thermisch bedingten Rohrausdehnungen in die gewünschte Richtung. Der Festpunkt FSFP mit hitzebeständiger Dämmeinlage ist komplett vormontiert und dadurch einfach und zeitsparend zu montieren. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Verhindert unerwünschte Verschiebungen zwischen den Rohren und den Bauwerken.Alterungsbeständiges Dämmelement des Fixpunkts verbessert den Schallschutz.G9Das alterungsbeständige Dämmelement des Fixpunkts widersteht den Hitzelasten des Rohres und verhindert dauerhaft die Minderung der Körperschalldämmung.Der komplett vormontierte FSFP-Festpunkt gewährt eine einfache und schnelle Montage.Die kompakte Bauform des Fixpunkts ermöglicht die Aufnahme hoher Rohrlasten in jeder Einbaulage.geeignet fürAnwendungVerhinderung von unerwünschten Verschiebungen zwischen den Rohren und den BauwerkenAusrichtung der Ausdehnung in die gewünschte Richtung

Das fischer Verbindungselement FAF dient zur Gestaltung von einfachen Schienenkonstruktionen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und FCN Clix PAnwendungsgerechter Korrosionsschutz durch galv. VerzinkungZur Anwendung im trockenen InnenbereichG9Die unterschiedlichen Formen der Verbindungselemente flexibilisieren die Montage von Schienenkonstruktionen.Die Lochung der Verbindungselemente gewährleistet den Systemfit mit der FCN Clix P.geeignet fürAnwendungVerbindungselemente zur einfachen Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und FCN Clix P.Zur Anwendung im trockenen Innenbereich.

Das fischer KLIMA EASY KLIK ist ein komplettes Set mit Dübeln fischer SX , Schrauben und Vibrationsdämpfern zur universellen Befestigung von Klimageräten an Wänden. Die Montage- und Befestigungselemente erlauben eine schnelle, einfache Montage ohne zusätzliche Hilfsmittel. Die Winkelkonstruktion und die Querprofile sind aus pulverbeschichteten Stahl mit der RAL-Farbe 9002 hergestellt.Komplettes Set mit Dübeln und Schrauben reduziert Montageaufwand.Flexible Positionierung der Konsole.Mit Vibrationsdämpfern.Vereinfachte Montage durch Winkelkonstruktion mit Schnellverschluss KLIK.Ausrichten ohne zusätzliche Hilfsmittel.G9Das komplette Set inklusive Vibrationsdämpfer, SX-Dübel und Schrauben gibt eine optimale Montagesicherheit.Die Winkelkonstruktion mit Schnellverschluss (Klik) vereinfacht und verkürzt die Montage.geeignet fürAnwendungUniverselle Befestigung von Klimaanlagen an WändenBefestigung von Klimaanlagen an Wänden mit maximalem Befestigungsabstand von 760 mmBerücksichtigung der Tragfähigkeit der Wände und der Qualität des Untergrunds bei allen Befestigungen

Die fischer Verbindungselemente FAF sind zur Winkelverbindung von fischer Montageschienen FUS mit Schraube und fischer Schiebemutter FCN Clix P vorbereitet. Die Rundlöcher in den Winkeln gewährleisten die passgenaue Verbindung mit den Schienen. fischer bietet die Elemente als 2-, 3- und 4-Loch-Varianten mit 90° sowie als 3-Loch-Variante mit 45° an. Dies macht die Montage sehr flexibel. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und FCN Clix PAnwendungsgerechter Korrosionsschutz durch Feuerverzinkte OberflächeZur Anwendung im Innen- und AußenbereichG9Die unterschiedlichen Formen der Verbindungselemente flexibilisieren die Montage von Schienenkonstruktionen.Die Lochung der Verbindungselemente gewährleistet den Systemfit mit der FCN Clix P.geeignet fürAnwendungVerbindungselemente zur einfachen Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und FCN Clix P.Zur Anwendung im Innen- und Außenbereich.

Die massive fischer Auslegerkonsole FCAM ermöglicht die schnelle und einfache Montage von Rohrtrassen entland der Wand. Einfache Ausrichtung der Konsole durch Langlöcher in der Grundplatte, die um 90° zu einander gedreht sind.Robuste Tragkonstruktion.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Die robuste Tragekonstruktion aus Grund- und Stützprofil ermöglicht die Aufnahme hoher Lasten.Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z. B. Rohrtrassen mit hohen Lasten entlang der Wand.Zur Anwendung im trockenen Innenbereich.

Die fischer Gelenkrohrschelle FGRS Universal ist eine Rohrschelle mit einer Schraube aus galvanisch verzinktem Stahl der Werkstoffgüte DD11 mit Kombi-Anschlussgewinde M8 /M10 oder Gewinde M8. Der Schnellverschluss und das Kombi-Anschlussgewinde ermöglichen eine einfache und zeitsparende Montage.Das Einrasten des Schnellverschlusses garantiert die sichere Justage des Rohres ohne ein Aufspringen der Schelle. Damit können Rohrleitungen mit einem Außendurchmesser von 12 - 66 mm mit Gewindestange oder Stockschraube sicher im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.Mit Schallschutz-Prüfbericht für objektiv geprüfte Funktionssicherheit.Vollständiger und lückenloser Durchmesser-Spannbereich für die Befestigung jeder Rohrgröße.Schnellverschluss mit umlaufendem Rand für eine sichere und bequeme Montage.Schellenband mit ausgeprägten Sicken am Rand für einen festen Halt und eine einfache Rohrjustage.Kombi-TX-Schlitzgewinde für mehr Flexibilität bei der Montage.G9Der Schallschutz-Prüfbericht garantiert objektiv geprüfte Funktionssicherheit.Der vollständige und lückenlose Durchmesser-Spannbereich erlaubt das Befestigen jeder Rohrgröße.Der einzigartige Schnellverschluss mit umlaufendem Rand ermöglicht eine sichere und bequeme Montage.Das Schellenband mit ausgeprägten Sicken am Rand gibt der Schalldämmeinlage einen festen Halt und vereinfacht die Rohrjustage.Die kompakte Bauweise der Rohrschelle erlaubt ein einfaches, nachträgliches Isolieren.Das Kombi-TX-Schlitzgewinde der Schraube erhöht die Flexibilität bei der Montage.geeignet fürAnwendungZeitsparendes Befestigen von Rohrleitungen bis 2“ mit Gewindestangen oder Stockschrauben.Zur Anwendung im trockenen Innenbereich.

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die hochwertige fischer Montageschiene FUS 62D/2,5 - 6 m, ist eine C-Profil-Montageschiene zur Herstellung von sicheren horizontalen und vertikalen Installationen. Ermöglicht die schnelle und rationelle Befestigung von Rohrsträngen und Tragkonstruktionen. Länge 6000 mm. Die Schienengeometrie gewährleistet die Verwendung des umfangreichen fischer Zubehörsortiments. Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt bei vertikalen Montagen und hohen Querlasten. Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung. Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Bauteile. Langlöcher in der Schiene ermöglichen mehr Flexibilität bei der Montage der Anbauteile.Sendzimir verzinkt min. 15 µm.Skalierung auf den Montageschienen.Langlöcher für mehr Montageflexibilität.Aufgeschweißte Doppelschiene.G9Die gleiche Schienengrundgeometrie gewährleistet die Verwendung des umfangreichen Zubehörsortiments für alle Schienenabmessungen.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt zur Aufnahme hoher Querlasten wie z. B. bei der vertikalen Montage.Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung.Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Anbauteile bei der Montage.geeignet fürAnwendungSichere horizontale und vertikale Installationen.Schnelle und rationelle Befestigung von Rohrsträngen und Tragkonstruktionen.Zur Anwendung im trockenen Innenbereich.

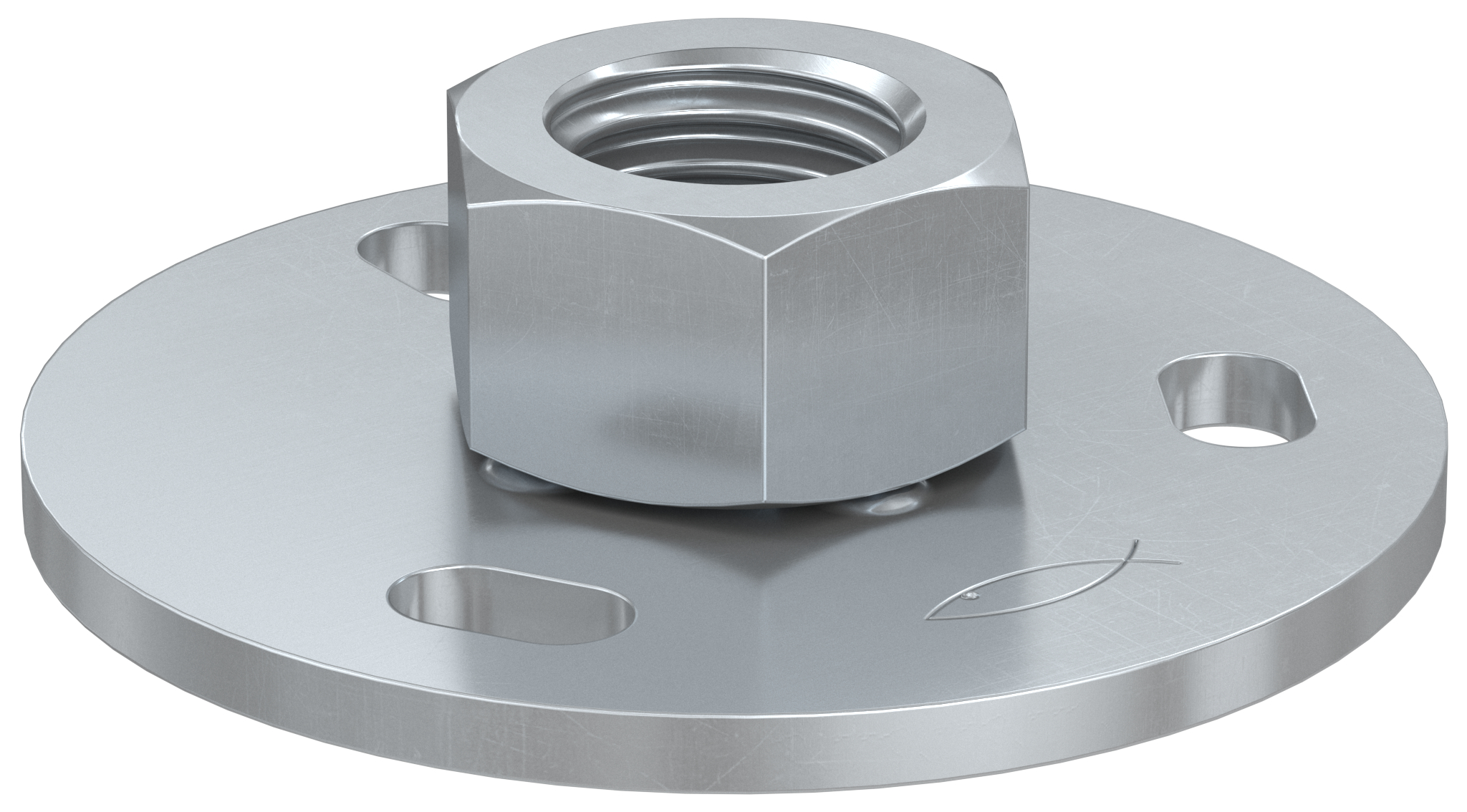

Die fischer Grundplatte GPR ermöglicht eine formstabile Verbindung zwischen Untergrund und Rohrleitung mit den entsprechenden Rohrschellen. Die Grundplatte in runder Form bietet festen Halt bei der Direktmontage an Decken und Wänden. Die GPR Grundplatte eignet sich zum Einsatz im trockenen Innenräumen.Einfache Ausrichtung der Konsole durch Langlöcher.Galvanisch verzinkt.Ideal für fischer Installationssysteme.G9Die Langlöcher der Grundplatte erlauben eine einfache Ausrichtung.geeignet fürAnwendungHerstellung formstabiler Verbindungen zwischen Untergrund und Rohrleitung

Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen

Die fischer Grundplatten GPL ermöglichen eine formstabile Verbindung zwischen Untergrund und Rohrleitung mithilfe der entsprechenden Rohrschellen. Die GPL eignet sich für leichte bis mittelschwere Lasten. Die Grundplatten können direkt an den Untergrund oder indirekt auf die Schienensysteme FUS montiert werden. Die aufgeschweißten Gewindemuffen in verschiedenen Größen bieten für verschiedene Lasten die passende Anschlussnennweite. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen aus feuerverzinktem und nicht rostendem Stahl für die Installation im Freien und in hochkorrosiver Umgebung.Einfache Ausrichtung der Konsole durch Langlöcher.Galvanisch verzinkt.Ideal für fischer Installationssysteme.G9Die Langlöcher der Grundplatte erlauben eine einfache Ausrichtung auf dem Untergrundgeeignet fürAnwendungHerstellung formstabiler Verbindungen zwischen Untergrund und Rohrleitung

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24).Nicht rostender Stahl: maximale Sicherheit für den Außenbereich.Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen.Höchste seismische Lasten der Leistungskategorie C1 mit und ohne die Verwendung der Verfüllscheibe FFD.G9Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/95, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15 (Gutachten vorhanden)Beton C80/95 (Gutachten vorhanden)Stahlfaserbeton (aBG vorhanden)Kalksandvollstein (KSV) (Gutachten vorhanden)AnwendungStahlkonstruktionenGeländerKonsolenLeiternKabeltrassenMaschinenTreppenFassadenHolzkonstruktionen

Der fischer Bolzenanker FBN II GS mit großer Unterlegscheibe ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Mit der vormontierten großen Unterlegscheibe ist der Stahlanker aus galvanisch verzinktem Stahl für die Befestigung von Auflagerbalken und Schwellen sowie anderen Holzkonstruktionen zu empfehlen. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet.Die große Unterlegscheibe erhöht die Auflagefläche. Ideal für die Befestigung von Holzkonstruktionen.Vormontierte Unterlegscheibe spart Zeit bei Montage.Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.G9Die größere Unterlegscheibe beim FBN II GS sorgt für eine große Auflagefläche und ermöglicht so die Befestigung von Holzkonstruktionen.Die vormontierte Unterlegscheibe sorgt für einen schnellen Montagefortschritt.Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Zudem ist der Anker sehr gut für große Anbauteildicken geeignet.Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.Der FBN II GS ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker- Setzwerkzeugs FABS.geeignet fürZugelassen für:Beton C20/25 bis C50/60, ungerissenBeton C12/15Naturstein mit dichtem GefügeAnwendungAnkerplatten mit LanglöchernFassaden-Unterkonstruktionen mit LanglöchernHolzkonstruktionenZugankerBalkenverankerungen

Die fischer Ankerstange RG M ist eine Systemkomponente für die Verwendung mit den fischer Reaktionspatronen RSB und RM II und den fischer Injektionsmörteln FIS SB, FIS EM, FIS V, FIS VL, Montagemörtel und Montagemörtel Green. Aufgrund der Dachschräge eignet Sie sich besonders für die Verwendung mit den Reaktionspatronen RSB und RM II. Das umfangreiche Sortiment in den Durchmessern M 8 - M 30 und in verschiedenen Stahlgüten ermöglicht sehr vielfältige Anwendungen. Das System ist besonders geeignet für die wirtschaftliche Befestigung von Geländern, Stahlbaukonstruktionen und Werbeanlagen im Innen- und Außenbereich. Die RG M wird mit dem Verbundanker Setzwerkzeug mit einem Bohrhammer drehend-schlagend gesetzt. Beim Setzvorgang von Reaktionspatronen werden diese durch die charakteristische Dachschräge zerstört, durchmischt und die Mörtelmasse aktiviert. Die Zulassungen der jeweiligen Reaktionspatronen und Injektionsmörtel sind zu beachten.In Kombination mit den verschiedenen Mörtelpatronen oder Injektionsmörtel zugelassen für Verankerung in gerissenem und ungerissenem Beton, Vollsteinmauerwerk, Lochsteinmauerwerk und Porenbeton.Ankerstange mit Dachschräge und 6kant für die einfache Montage mit vorportionierter Mörtelpatrone.Galvanisch verzinkter Stahl für den Einsatz im Innenbereich.G9Das breite Sortiment der RG M von M8 bis M30 eröffnet ein breites Anwendungsspektrum und bietet dadurch große Flexibilität.Die Vielzahl an zugelassenen Stahlsorten für RG M ermöglicht den Einsatz in allen Korrosionswiderstandsklassen und bietet größtmögliche Anwendungssicherheit.Bitte beachten Sie die Zulassung der RM II-Patrone oder des FIS EM-Mörtels.Aufgrund der Dachschräge eignet sich die Ankerstange RG M besonders für die Verwendung in Verbindung mit Reaktionspatronen.Die Ankerstange RG M wird mit einem Bohrhammer und dem zugehörigen Setzwerkzeug drehend-schlagend gesetzt.Beim Setzvorgang zerstört die Dachschräge der RG M die Patrone, durchmischt und aktiviert den Mörtel.Der Einsatz mit Injektionsmörtel ist ebenfalls möglich. Hierbei wird die Ankerstange von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.geeignet fürIn Verbindung mit den fischer Reaktionspatronen für gerissenenen wie auch ungerissenen Beton zugelassen bzw. geeignet.In Verbindung mit den verschiedenen fischer Injektionsmörteln für unterschiedliche Baustoffe zugelassen bzw. geeignet.AnwendungZugelassene Verankerungen mit Reaktionspatronen RSB und RM IIZugelassene Verankerungen mit Injektionsmörteln FIS SB, FIS EM Plus, FIS EB, FIS V Plus, FIS VL und FIS Green

Der fischer Hülsenanker FSA-B ist ein Anker aus galvanisch verzinktem Stahl mit Mutter und Unterlegscheibe für konstruktive Befestigungen aus galvanisch verzinktem Stahl. Der FSA-B wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Ausstanzungen nehmen den Anzugsschlupf wie eine Knautschzone auf. So wird das Anbauteil an den Verankerungsgrund herangezogen. Der fischer Hülsenanker FSA-B ist ideal für die Befestigung von nicht sicherheitsrelevanten Befestigungen wie Leitern, Toren und temporären Befestigungen in ungerissenem Beton.Einfache Montage durch optimierte Ankergeometrie auch in beengten Platzverhältnissen.Oberflächenbündige Demontage durch lösbare Schraubverbindung.Mit Mutter und Unterlegscheibe.G9Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.Die Ankerkonstruktion ermöglicht unterschiedliche Kopfformen für flexible Gestaltungsmöglichkeiten: Sechskantkopf (Typ S), Bolzenversion mit Mutter und Scheibe (Typ B).Die lösbare Schraubverbindung ermöglicht die oberflächenbündige Demontage.Der FSA ist geeignet für die Durchsteckmontage.Durch das Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.Die halbmondförmigen Ausstanzungen nehmen den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.geeignet fürBeton C12/15 bis C20/25, ungerissenNaturstein mit dichtem GefügeAnwendungHandläufeKonsolenLeiternKabeltrassenToreFassadenTemporäre bzw. konstruktive Befestigungen

Die fischer Ankerstange FIS A ist aus nicht rostendem Stahl gefertigt. Die Ankerstange ist ein Systembestandteil für die verschiedenen fischer Injektionsmörtel. In Verbindung mit den Injektionsmörteln ist die fischer Ankerstange für alle Untergründe geeignet bzw.zugelassen. Für die maximale Tragkraft des Systems wird eine gründliche Bohrlochreinigung empfohlen. Das System aus Ankerstange aus nicht rostendem Stahl in Verbindung mit fischer Injektionsmörteln ist für Befestigungen im Freien und Feuchträumen ohne agressive Bedingungen geeignet bzw. zugelassen.Die universelle Lösung für verschiedene fischer Injektionsmörtel. Für ein überschaubares Sortiment und eine vereinfachte Lagerhaltung.In Kombination mit den verschiedenen fischer Injektionsmörteln zugelassen für Verankerung in gerissenem und ungerissenem Beton, Vollsteinmauerwerk, Lochsteinmauerwerk und Porenbeton.Optimale Lastanpassung durch variable Verankerungstiefe. Dies reduziert Montage- und Materialkosten.Nicht rostender Stahl für den Außenbereich.G9Die Ankerstange FIS A kann mit nahezu allen fischer Injektionsmörteln (nicht mit Highbond-Spezialmörtel FIS HB) eingesetzt und je nach Anforderung individuell ausgewählt werden. Dadurch wird ein breites Anwendungsspektrum ermöglicht.Das breite Sortiment an zugelassenen Ankerstangen FIS A von M6 bis M30 eröffnet variable Einsatzmöglichkeiten.Bitte beachten Sie die Zulassungen der jeweiligen Mörtel.Erste dynamische Lastangaben in einer ETA für die Verankerung leichter dynamischer Lasten mit Gewindestangen im gerissenen und ungerissenen Beton in Verbindung mit Injektionsmörtel FIS SB und Reaktionspatrone RSB.Die Ankerstange FIS A ist für Vorsteck- und Durchsteckmontage geeignet.Die Ankerstange FIS A wird von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.geeignet fürDie Ankerstange FIS A ist in Verbindung mit den verschiedenen fischer Injektionsmörteln für unterschiedliche Baustoffe zugelassen bzw. geeignet.AnwendungZugelassene Verankerungen mit Injektionsmörteln FIS SB, FIS EM Plus, FIS EB II, FIS V Plus, FIS VL und FIS V Zero.

Das fischer Einschlaggerät FZE plus ermöglicht das schnelle, manuelle Setzen von fischer Einschlagankern FZA. Massive Ausführung mit ergonomischem Griff und großem Schlagschutz.Geeignet für FZA.Handschlagschutz aus Kunststoff.G9Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse des Hinterschnittankers mit dem Setzwerkzeug FZE Plus über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.geeignet fürAnwendung

Die fischer Highbond-Ankerstange FHB II-A L R ist aus nicht rostendem Stahl gefertigt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden zum Beispiel Fassaden, Siloanlagen und schwere Stahlkonstruktionen im Außenbereich sicher befestigt.Maximale Lastwerte durch große Verankerungstiefe. Damit werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.Optimiert für geringe Achs- und Randabstände in gerissenem Beton.Bei Verwendung mit Mörtelpatrone keine Bohrlochreinigung notwendig. Dies spart Zeit.ETA-Zulassung für gerissenen Beton.Aus nicht rostendem Stahl für Befestigungen im Außenbereich.G9Aufgrund der großen Verankerungstiefe der Ankerstange FHB II-A L erreicht das System maximale Lastwerte. Somit werden weniger Befestigungspunkte und kleinere Ankerplatten erforderlich.Die Konengeometrie der Ankerstangen FHB II-A L ist speziell optimiert für hohe Zuglastwerte. Dadurch wird höchste Leistungsfähigkeit in gerissenem Beton erzielt.Die Ankerstange FHB II-A L ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.Die Bohrlochreinigung kann entfallen, wenn die Ankerstange FHB II-A L in Kombination mit der Patrone FHB II-P/-PF verarbeitet wird. Das spart wertvolle Montagezeit.Bei Verwendung von FHB II-A L in Verbindung mit dem Injektionsmörtel FIS HB ist die Durchsteckmontage mittels Ringspaltverfüllung ohne weitere Hilfsmittel möglich.Der FHB II-A L ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.Beim FHB II-A L ist der Ringspalt bei der Durchsteckmontage mit dem Highbond-Spezialmörtel FIS HB zu verfüllen.Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.geeignet fürZugelassen für:Beton C20/25 bis C50/60, gerissen und ungerissenBeton C12/15AnwendungGeländerFassadenTreppenStahlkonsolenMaschinenMastenRammschutzStahlbaukonstruktionenHolzbaukonstruktionen
