Werkzeugaufnahme
mit Exzenterspannung · zum raschen Wechsel von Bearbeitungswerkzeugen bei gleichbleibender Wiederholgenauigkeit von 0,01 mm · die Spitzenhöhe wird durch eine Stellschraube am Drehstahlhalter eingestellt · Verzahnung und Planauflagefläche sind gehärtet und geschliffen · 40 Zähne im Stahlhalterkopf ermöglichen 40 verschiedene Winkeleinstellungen der Werkzeuge von jeweils 9° Bohrungs-Ø = Bohrung des Zentralkörpers max. Ausladung = Bohrungsmitte bis Ende/Kante Wechselhalter Weitere technische Eigenschaften: · max. Ausladung: 48mm
Verlängerungsadapter zum modulares Spindelsystem Größe 32 mit 52 Überstandslänge Weitere technische Eigenschaften: · L: 52mm · Bruttogewicht: 300,6g · Fräserdesign: EXT-BS · Grundkörperdurchmesser - Metrisch: 32mm · Nettogewicht: 298g · Spanngrößencode Maschine: 32

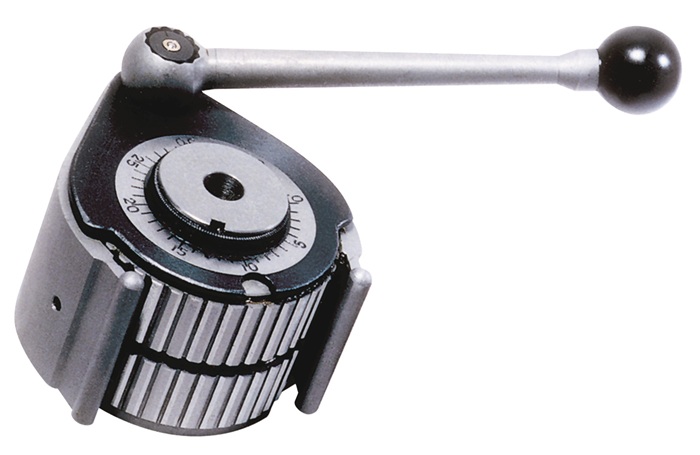

schwenkbar · zum sicheren, schnellen und einfachen Austausch von Werkzeugaufnahmen · Alugehäuse · austauschbare Werkzeugaufnahmen aus Stahl · 4 x 90° schwenkbar und indexierbar · formschlüssige Fixierung der Werkzeuge · keine Konusbeschädigung · geringer Platzbedarf · geringer Kraftaufwand durch optimale Ergonomie · sekundenschneller und sicherer Werkzeugwechsel

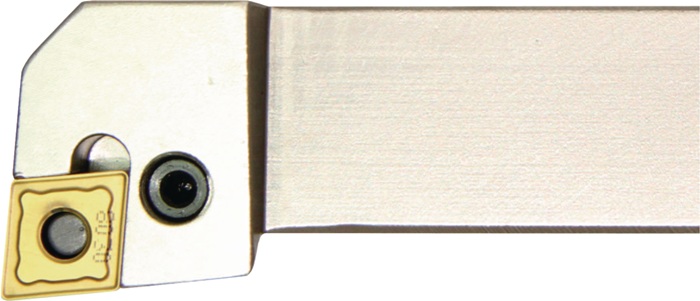

negativ · Pratzenklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 34mm · Oberfläche: vernickelt · Ersatzteile: R · Wendeplatte: KNUX 1604.. · f: 32mm · b: 25mm · l1: 150mm · h=h1: 25mm · Anwendungsbereich: Außendrehen
Weitere technische Eigenschaften: · Bruttogewicht: 1117,9g · Fräserdesign: HSK-A-FMH1 · Funktionslänge - Metrisch: 50mm · Grundkörperdurchmesser - Metrisch: 48mm · Nettogewicht: 1086,6g · Spanndurchmesser - Metrisch: 22mm
zum Außengewindedrehen · für Wendeschneidplatte 16 ER 1,5° Weitere technische Eigenschaften: · Spannschraube: M3,5 x 8mm · Wendeplatte: 16 ER... · b: 12mm · l1: 80mm · h=h1: 12mm · Anwendungsbereich: Außendrehen
negativ · Stiftklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 32mm · Oberfläche: vernickelt · Ersatzteile: PC 12 · Wendeplatte: CN..1204.. · f: 25mm · b: 20mm · l1: 125mm · h=h1: 20mm · Anwendungsbereich: Außendrehen

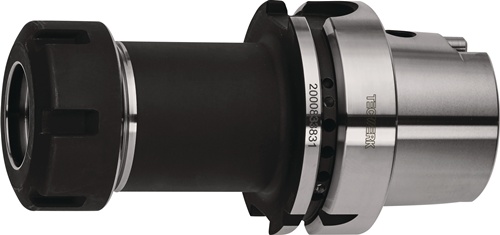

mit Hohlschaftkegel DIN 69893 Form A · zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach DIN 6499 Weitere technische Eigenschaften: · Norm: DIN 69893 · A: 100mm · D: 50mm · Spannbereich: 2-20mm
positiv · Schraubenklemmung · zum Außendrehen Weitere technische Eigenschaften: · Oberfläche: vernickelt · Ersatzteile: SD 11 · Wendeplatte: DC.. 11T3.. · f: 10mm · b: 20mm · l1: 125mm · h=h1: 20mm · Anwendungsbereich: Außendrehen
positiv · Schraubenklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 36mm · Oberfläche: vernickelt · Ersatzteile: SV 16 · Wendeplatte: VB.. 1604.. · f: 25mm · b: 20mm · l1: 125mm · h=h1: 20mm · Anwendungsbereich: Außendrehen
positiv · Schraubenklemmung · zum Außendrehen Weitere technische Eigenschaften: · Oberfläche: vernickelt · Ersatzteile: SS 12 · Wendeplatte: SC.. 1204.. · f: 10mm · b: 20mm · l1: 125mm · h=h1: 20mm · Anwendungsbereich: Außendrehen
positiv · Schraubenklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 20mm · Oberfläche: vernickelt · Ersatzteile: SD 11 · Wendeplatte: DC.. 11T3.. · f: 25mm · b: 20mm · l1: 125mm · h=h1: 20mm · Anwendungsbereich: Außendrehen
positiv · Schraubenklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 20mm · Oberfläche: vernickelt · Ersatzteile: SD 11 · Wendeplatte: DC.. 11T3.. · f: 32mm · b: 25mm · l1: 150mm · h=h1: 25mm · Anwendungsbereich: Außendrehen
negativ · Pratzen-Stiftklemmung · sehr vibrationsarm · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 32mm · Oberfläche: vernickelt · Ersatzteile: MT 16 · Wendeplatte: TN.. 1604.. · f: 25mm · b: 20mm · l1: 125mm · h=h1: 20mm · Anwendungsbereich: Außendrehen
negativ · Pratzen-Stiftklemmung · sehr vibrationsarm · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 32mm · Oberfläche: vernickelt · Ersatzteile: MV 2 · Wendeplatte: VN.. 1604.. · f: 25mm · b: 20mm · l1: 125mm · h=h1: 20mm · Anwendungsbereich: Außendrehen
negativ · Pratzenklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 40mm · Oberfläche: vernickelt · Ersatzteile: DD 15 · Wendeplatte: DN..1506.. · f: 25mm · b: 20mm · l1: 125mm · h=h1: 20mm · Anwendungsbereich: Außendrehen

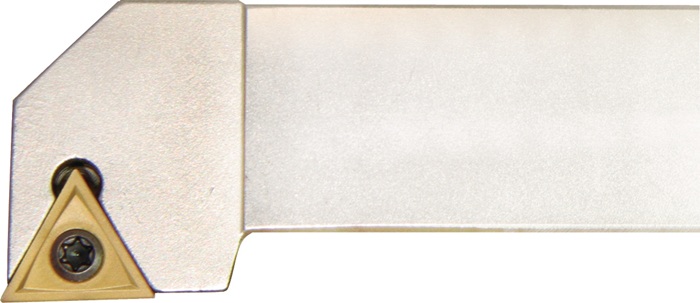

positiv · Schraubenklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 25mm · Oberfläche: vernickelt · Ersatzteile: ST 16 · Wendeplatte: TC.. 16T3.. · f: 25mm · b: 20mm · l1: 125mm · h=h1: 20mm · Anwendungsbereich: Außendrehen

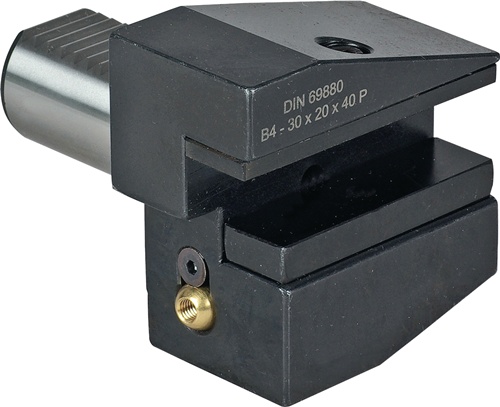

Form B4, links · Überkopf · kurz · äußere Kühlmittelzuführung Weitere technische Eigenschaften: · h1: 25mm · Form: B4 · b2: 42,5mm · d1: 40mm · h5: 48mm · Norm: DIN 69880 · b3: 12,5mm · h6: 42,5mm · l2: 44mm · l1: 22mm · b1: 85mm
negativ · Pratzenklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 30mm · Oberfläche: vernickelt · Ersatzteile: DC 12 · Wendeplatte: CN..1204.. · f: 27mm · b: 20mm · l1: 125mm · h=h1: 20mm · Anwendungsbereich: Außendrehen
positiv · Schraubenklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 28mm · Oberfläche: vernickelt · Ersatzteile: SV 16 · Wendeplatte: VC.. 1604.. · f: 25mm · b: 20mm · l1: 125mm · h=h1: 20mm · Anwendungsbereich: Außendrehen
negativ · Stiftklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 32mm · Oberfläche: vernickelt · Ersatzteile: PC 12 · Wendeplatte: CN..1204.. · f: 32mm · b: 25mm · l1: 150mm · h=h1: 25mm · Anwendungsbereich: Außendrehen
negativ · Stiftklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 33mm · Oberfläche: vernickelt · Ersatzteile: PW 08 · Wendeplatte: WN.. 0804.. · f: 32mm · b: 25mm · l1: 150mm · h=h1: 25mm · Anwendungsbereich: Außendrehen
negativ · Stiftklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 35mm · Oberfläche: vernickelt · Ersatzteile: PD 11 · Wendeplatte: DN..1104.. · f: 32mm · b: 25mm · l1: 150mm · h=h1: 25mm · Anwendungsbereich: Außendrehen
negativ · Stiftklemmung · zum Außendrehen Weitere technische Eigenschaften: · l2 max: 33mm · Oberfläche: vernickelt · Ersatzteile: PW 08 · Wendeplatte: WN.. 0804.. · f: 32mm · b: 25mm · l1: 150mm · h=h1: 25mm · Anwendungsbereich: Außendrehen
