selbstspannend · leichte Ausführung · für handgeführte Maschinen · mit Kegelaufnahme · für Rechtslauf Weitere technische Eigenschaften: · Drehrichtung: für Rechtslauf
selbstspannend, zum schnellen Spannen und Lösen der Bohrwerkzeuge · mit Spannkraft-Sicherung für Schlagbohrmaschinen mit hoher Eigenfrequenz · für Rechts- und Linkslauf Weitere technische Eigenschaften: · Drehrichtung: für Rechts- und Linkslauf
Genauigkeitsausführung · selbstspannend · alle Verschleißteile gehärtet · dauernde, selbsttätige Nachspannung, daher besonders für hohe Drehzahlen sowie Genauigkeitsarbeiten auf Bohrmaschinen und Bohrwerken geeignet · mit Kegelaufnahme · für Rechtslauf Weitere technische Eigenschaften: · Drehrichtung: für Rechtslauf

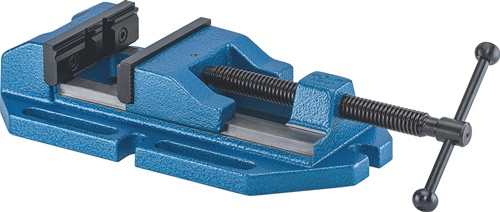

mit Gewindespindel · niedere stabile Ausführung · ganzer Spannbereich durch Drehen überbrückbar · Körper aus Spezialguss · Befestigung seitlich und stirnseitig · beide Backen mit Auflagefläche zum Spannen flacher Werkstücke · Spannbacken umkehrbar · eine Seite glatt bzw. Längs- und Querprismen · eine Seite gerillt Weitere technische Eigenschaften: · Höhe: 80,5mm · Backenhöhe: 40mm · Breite: 205mm · Länge: 550mm · Schlitzabstand (Mitte/Mitte): 170mm
kraftverstärktes Spannsystem · für den Einsatz auf NC-Fräsmaschinen und Bearbeitungszentren · alle Verschleißteile sind gehärtet und geschliffen · auf Drehplatte einsetzbar mit Gradeinteilung · Grundfläche mit Längsnuten (20H7) für genaue Fixierung auf Maschinentischen · Vorteile: - hohe Genauigkeit durch präzise Backenführung - lange Flachbahnführung der beweglichen Backe mit großem Spannbereich - schnelle Spannbereichsverstellung über Bolzensystem Weitere technische Eigenschaften: · Höhe: 171mm · Backenhöhe: 66,6mm · Breite: 280mm · Länge: 1022mm

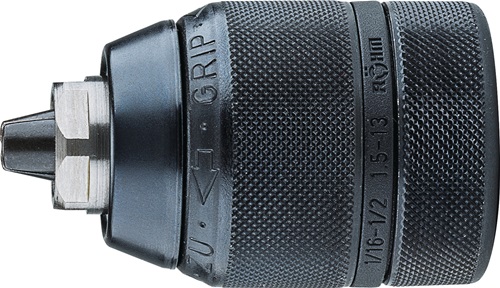

im Metallgehäuse · mit Radialverriegelung · für Akku-Bohrmaschinen und Schrauber · Netz-Bohrmaschine mit selbsttätiger Nachstellung · schlagbohrfest · mit Staubschutz · durchbohrt · Spannfasen der Backen aus Hartmetall · für Rechts- und Linkslauf Weitere technische Eigenschaften: · Drehrichtung: für Rechts- und Linkslauf

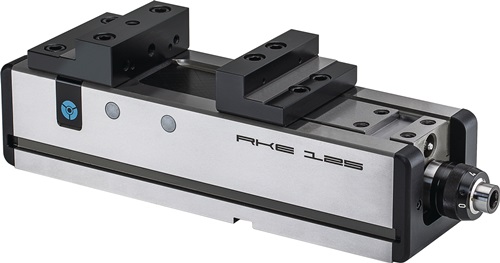

Spannsystem mechanisch/mechanisch mit Kraftübersetzung, manuell betätigt (Art.-Nr. 4124 040 093: Spannsystem mechanisch/hydraulisch) · verformungsstabile Bauart für sehr hohe Spanngenauigkeit · für den Einsatz auf Bearbeitungszentren mit hoher Qualitäts- und Produktionsleistung · Antriebsspindel mit Spannkraftvoreinstellung · beidseitig angebrachte Schmiernippel zum Schmieren aller, dem Verschleiß unterliegenden Führungen und des Spindelgewindes · Befestigungsgewinde M12 für Werkstückanschlag · stabiler Späneschutz verhindert das Eindringen von Spänen in den Innenraum des Körpers · alle Führungen gehärtet und geschliffen · Höhenmaß Grundkörper/Werkstückauflage -0,02 · wichtig für paarigen Einsatz · Lieferung mit Stufenbacken umkehrbar, gehärtet und geschliffen. Weitere technische Eigenschaften: · Ausführung: Modell RKE - 3-seitige Aufspannmöglichkeit · horizontal, vertikal oder seitlich aufspannbar - Grundkörper aus Stahl - gehärtet und geschliffen - mit Kraftübersetzung
mitlaufend · Spitzenwinkel 60 ° · mit kleinem Gehäusedurchmesser · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit · durch den kleinen Kopfdurchmesser entsteht keine Behinderung für Stahlhalter und Drehstähle Weitere technische Eigenschaften: · B: 34mm · K: 18mm · A: 62mm · D: 15mm · Rundlaufabweichung max.: 0,005mm · G: 23,825mm · Bearbeitungsart: mitlaufend · Drehzahl max.: 7000min-¹
mitlaufend · Spitzenwinkel 60 ° · mit kleinem Gehäusedurchmesser und verlängerter Laufspitze · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und Kühlflüssigkeit · durch den kleinen Kopfdurchmesser entsteht keine Behinderung für Stahlhalter und Drehstähle Weitere technische Eigenschaften: · B: 42mm · K: 37,5mm · A: 88,5mm · D: 20mm · Rundlaufabweichung max.: 0,008mm · G: 31,267mm · Bearbeitungsart: mitlaufend · Drehzahl max.: 6300min-¹
DIN 806 · ganz gehärtet und geschliffen · Spitzenwinkel 60 ° · aus Werkzeugstahl · mit voller Spitze Weitere technische Eigenschaften: · Gesamtlänge: 100mm

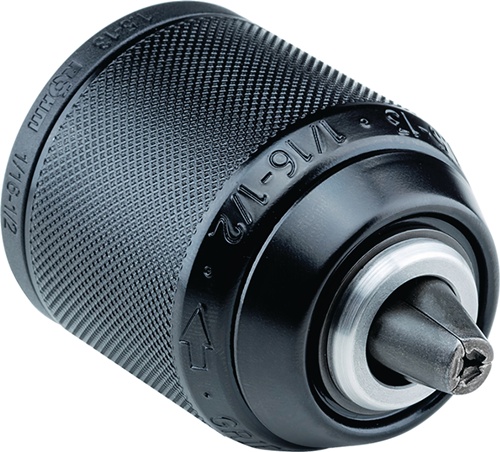

im Metallgehäuse · mit Radialverriegelung · für Akku-Bohrmaschinen und Schrauber · Netz-Bohrmaschine mit selbsttätiger Nachstellung · schlagbohrfest · mit Staubschutz · durchbohrt · Spannfasen der Backen aus Hartmetall · sehr kompakte Bauform für reduzierte Kopflastigkeit der gesamten Maschine, durch die Baulänge von nur 51 mm (bei geöffneten Spannbacken) · für Rechts- und Linkslauf Weitere technische Eigenschaften: · Drehrichtung: für Rechts- und Linkslauf
selbstspannend · schwere Industrieausführung für stationäre Maschinen · mit Kegelaufnahme · für Rechtslauf Weitere technische Eigenschaften: · Drehrichtung: für Rechtslauf
