Nutensteine

Ersatzteil TN.18-M10 Weitere technische Eigenschaften: · L: 28mm · Bruttogewicht: 85g · Fräserdesign: TN · Gewindegröße: M10 · Grundkörperdurchmesser - Metrisch: 18mm · Nettogewicht: 85g · Spanndurchmesser - Metrisch: 18mm

vergütet · Festigkeitsklasse 10 · volle Belastbarkeit der Mutter für T-Nute kann nur erreicht werden, wenn die Verschraubung über die gesamte Gewindelänge vorgenommen wird Weitere technische Eigenschaften: · H: 16mm · K: 8mm · E: 22mm · A: 13,7mm · D: M8

vergütet und im Brünierton angelassen · Anwendung: Die Nutenanschläge können als Längs- und Queranschläge verwendet werden. Durch die niedere Bauart sind sie besonders für flache Werkstücke geeignet. Weitere technische Eigenschaften: · L3: 18mm · B: 18mm · H: 12mm · K: 7mm · A: 11,7mm · D: M8 · L2: 9mm · L1: 36mm

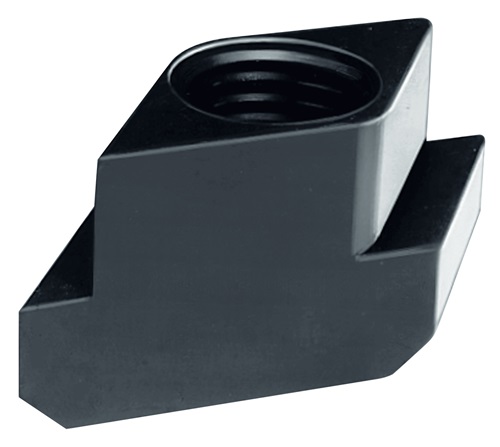

rhombisch · vergütet · durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508 · Besondere Produktvorteile: Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden. Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubt Weitere technische Eigenschaften: · H: 52mm · K: 26mm · E: 65mm · A: 41,6mm · D: M36

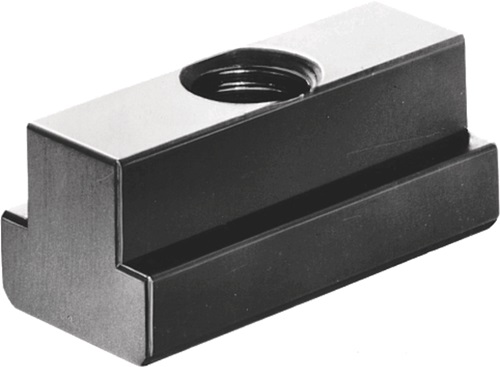

lang · vergütet · Festigkeitsklasse 10 · schont die Tischnuten an Präzisionsmaschinen Weitere technische Eigenschaften: · L: 20mm · H: 8mm · K: 4mm · E: 10mm · A: 5,7mm · D: M5

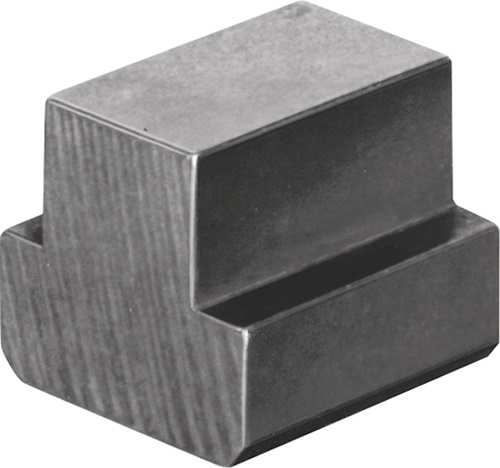

Rohling · Vergütungsstahl 0,35 - 0,45 % C · Wärmebehandlung zur Erzielung der Festigkeitsklasse 10 entsprechend 22-32 HRC · Härten: 880 °C - 45 Minuten, abschrecken in Öl von 75 °C · Anlassen: 550 °C - 2 Stunden · mit diesen Rohlingen können "Muttern für T-Nuten" mit abnormalem Gewinde wirtschaftlich hergestellt werden Weitere technische Eigenschaften: · H: 18mm · K: 9mm · E: 25mm · A: 15,7mm

DIN 508 10 T-Nutensteine - Abmessung: M 6 x 8 VE=S (25 Stück) Weitere technische Eigenschaften: · Durchmesser: 6mm · Form: Ohne Formfangabe · Gruppencode: 00508.100 · Norm: DIN 508 · Oberfläche: Ohne Oberflächenangabe · Produkt-Typbezeichnung: T-Nutensteine

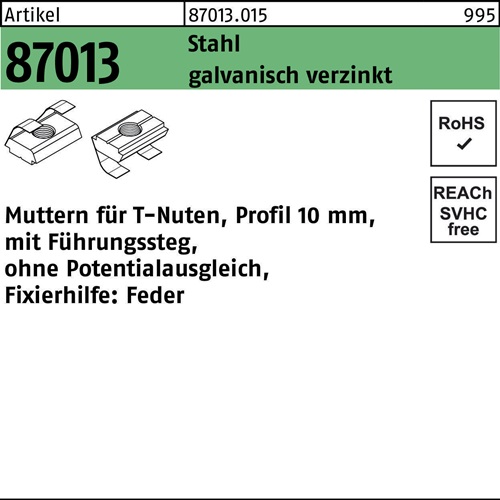

Artikel 87013 Stahl für Profil 10 galvanisch verzinkt Muttern für T-Nuten ohne Potentialausgl. mit Führungssteg und Feder - Abmessung: 10 mm · M 8 VE=K (100 Stück) Weitere technische Eigenschaften: · Form: Ohne Formfangabe · Gruppencode: 87013.015 · Norm: REYHER-Artikel 87013 · Oberfläche: galvanisch verzinkt

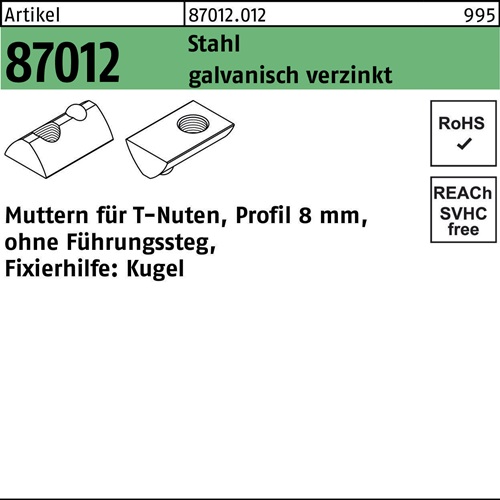

Artikel 87012 Stahl für Profil 8 galvanisch verzinkt Muttern für T-Nuten ohne Führungssteg · mit Kugel - Abmessung: 8 mm · M 8 VE=S (1000 Stück) Weitere technische Eigenschaften: · Form: Ohne Formfangabe · Gruppencode: 87012.012 · Norm: REYHER-Artikel 87012 · Oberfläche: galvanisch verzinkt

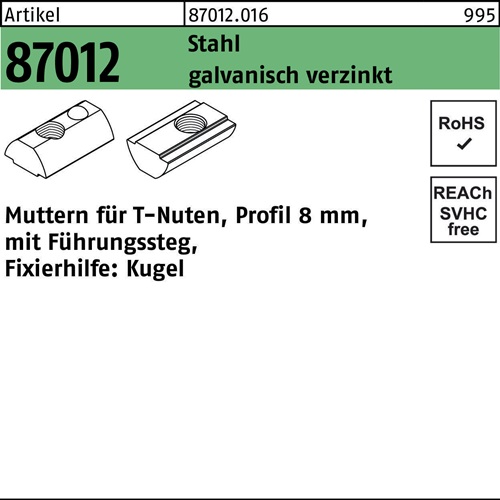

Artikel 87012 Stahl für Profil 8 galvanisch verzinkt Muttern für T-Nuten mit Führungssteg und Kugel - Abmessung: 8 mm · M 6 VE=K (100 Stück) Weitere technische Eigenschaften: · Form: Ohne Formfangabe · Gruppencode: 87012.016 · Norm: REYHER-Artikel 87012 · Oberfläche: galvanisch verzinkt

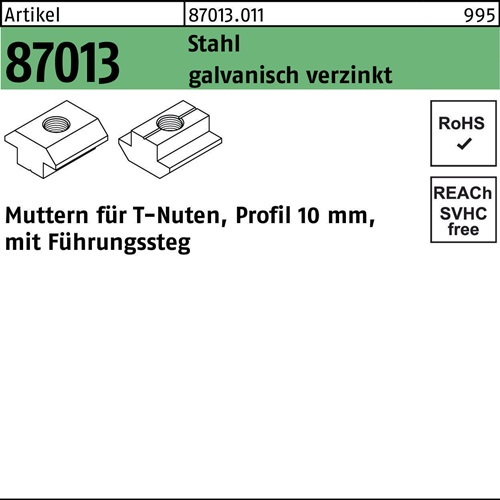

Artikel 87013 Stahl für Profil 10 galvanisch verzinkt Muttern für T-Nuten mit Führungssteg - Abmessung: 10 mm · M 8 VE=K (100 Stück) Weitere technische Eigenschaften: · Form: Ohne Formfangabe · Gruppencode: 87013.011 · Norm: REYHER-Artikel 87013 · Oberfläche: galvanisch verzinkt

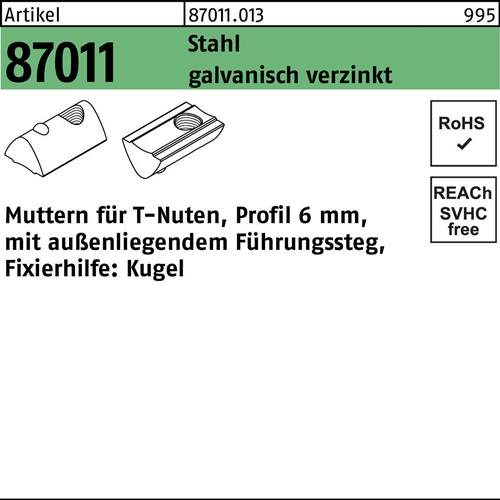

Artikel 87011 Stahl für Profil 6 galvanisch verzinkt Muttern für T-Nuten mit außenl. Führungssteg und Kugel - Abmessung: 6 mm · M 5 VE=K (100 Stück) Weitere technische Eigenschaften: · Form: Ohne Formfangabe · Gruppencode: 87011.013 · Norm: REYHER-Artikel 87011 · Oberfläche: galvanisch verzinkt

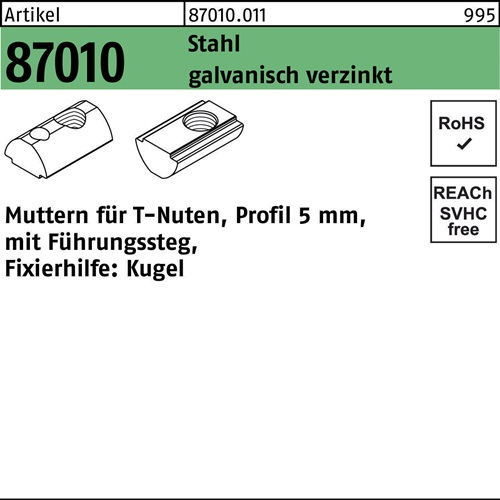

Artikel 87010 Stahl für Profil 5 galvanisch verzinkt Muttern für T-Nuten mit Führungssteg und Kugel - Abmessung: 5 mm · M 5 VE=K (100 Stück) Weitere technische Eigenschaften: · Form: Ohne Formfangabe · Gruppencode: 87010.011 · Norm: REYHER-Artikel 87010 · Oberfläche: galvanisch verzinkt

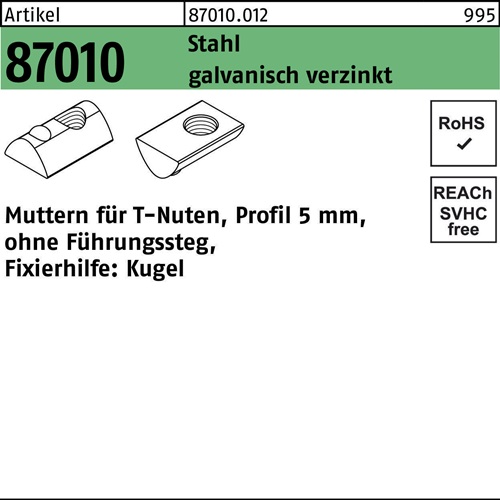

Artikel 87010 Stahl für Profil 5 galvanisch verzinkt Muttern für T-Nuten ohne Führungssteg · mit Kugel - Abmessung: 5 mm · M 4 VE=K (100 Stück) Weitere technische Eigenschaften: · Form: Ohne Formfangabe · Gruppencode: 87010.012 · Norm: REYHER-Artikel 87010 · Oberfläche: galvanisch verzinkt
