Installationssysteme

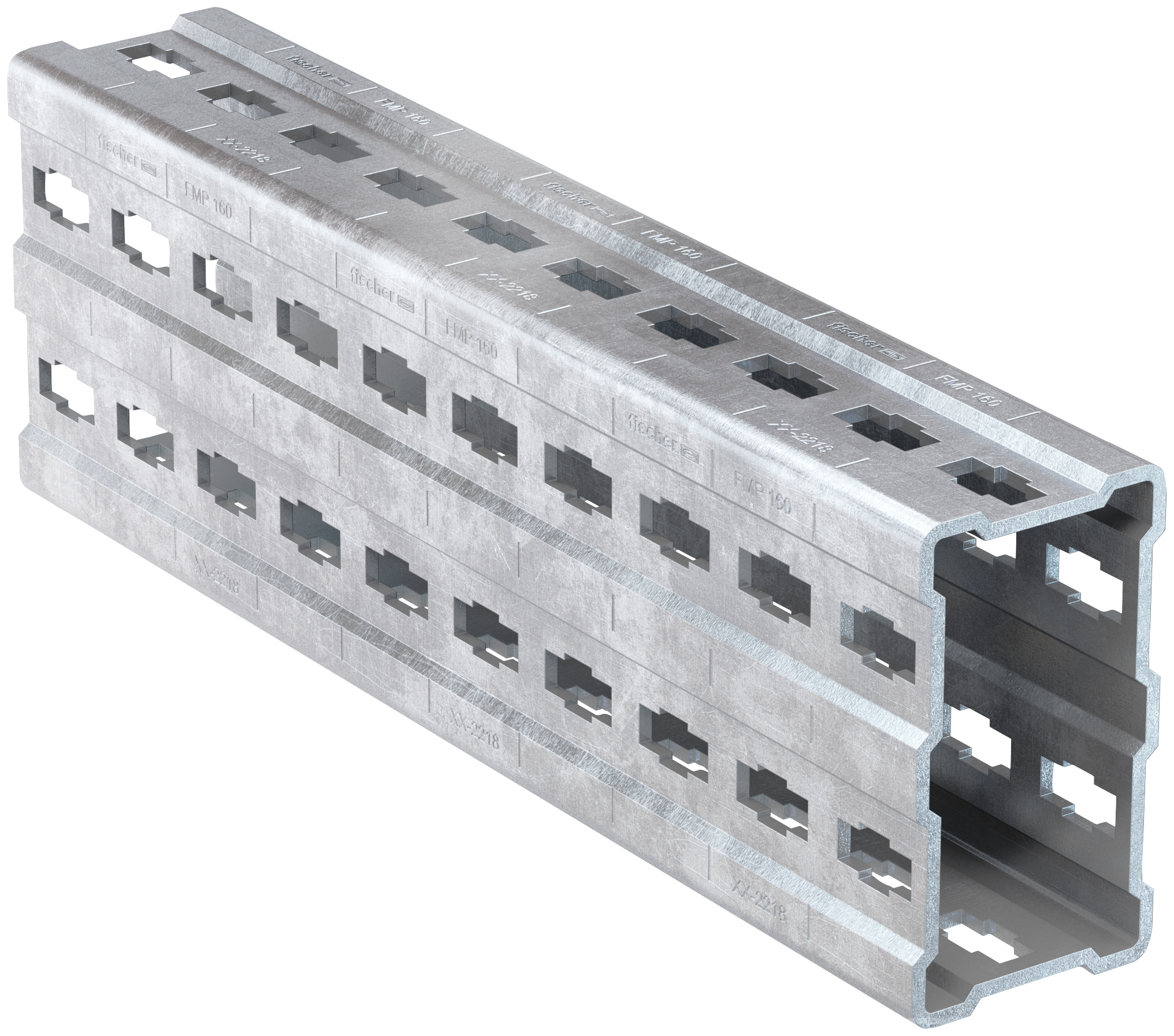

Die fischer Montageprofile FMP sind die optimalen Basiselemente des fischer Massiven Schienensystems FMS zur Befestigung von schweren Rohrleitungen und massiven Konstruktionen. Die Montageprofile FMP bestehen aus Vierkantprofilen in 3 Bauhöhen. Die Formlochung auf allen Seiten des Montageprofils erlaubt den Anbau von Konstruktionselementen auf allen Seiten als Basis für eine formschlüssige Befestigung. Die eingeprägte Skalierung vereinfacht das Ablängen der Montgeprofile FMP und gewährleistet den korrekten Anbau der Konstruktionselemente. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien.Übersichtliches Produktsortiment aus Profilen und Konstruktionselementen ermöglicht eine einfache und flexible vor Ort ohne Vorfertigung.Vollständig feuerverzinktes Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung.G9Übersichtliches Produktsortiment aus Profilen und Konstruktionselementen ermöglicht die Montage vor Ort ohne Vorfertigung und reduziert dadurch Kosten und Zeitaufwand erheblich.Die fischer Massiven Schienenprofile erlauben eine Verarbeitung durch ausschließlich rechtwinkliges Zuschneiden und mindern somit Verschnitt und Materialkosten.Die Konstruktion mit dem fischer Massivem Schienensystem FMS generiert auch eine Befestigungsbasis für dynamische Lasten und macht das System universell einsetzbar.Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Die eingeprägte Skalierung vereinfacht das Ablängen der Montageprofile FMP und gewährleistet den korrekten Anbau der Konstruktionselemente.geeignet fürAnwendungSichere Befestigung von schweren Rohrleitungen.Rationeller Aufbau von massiven Tragekonstruktionen.Zur Anwendung im Innen- und Außenbereich.

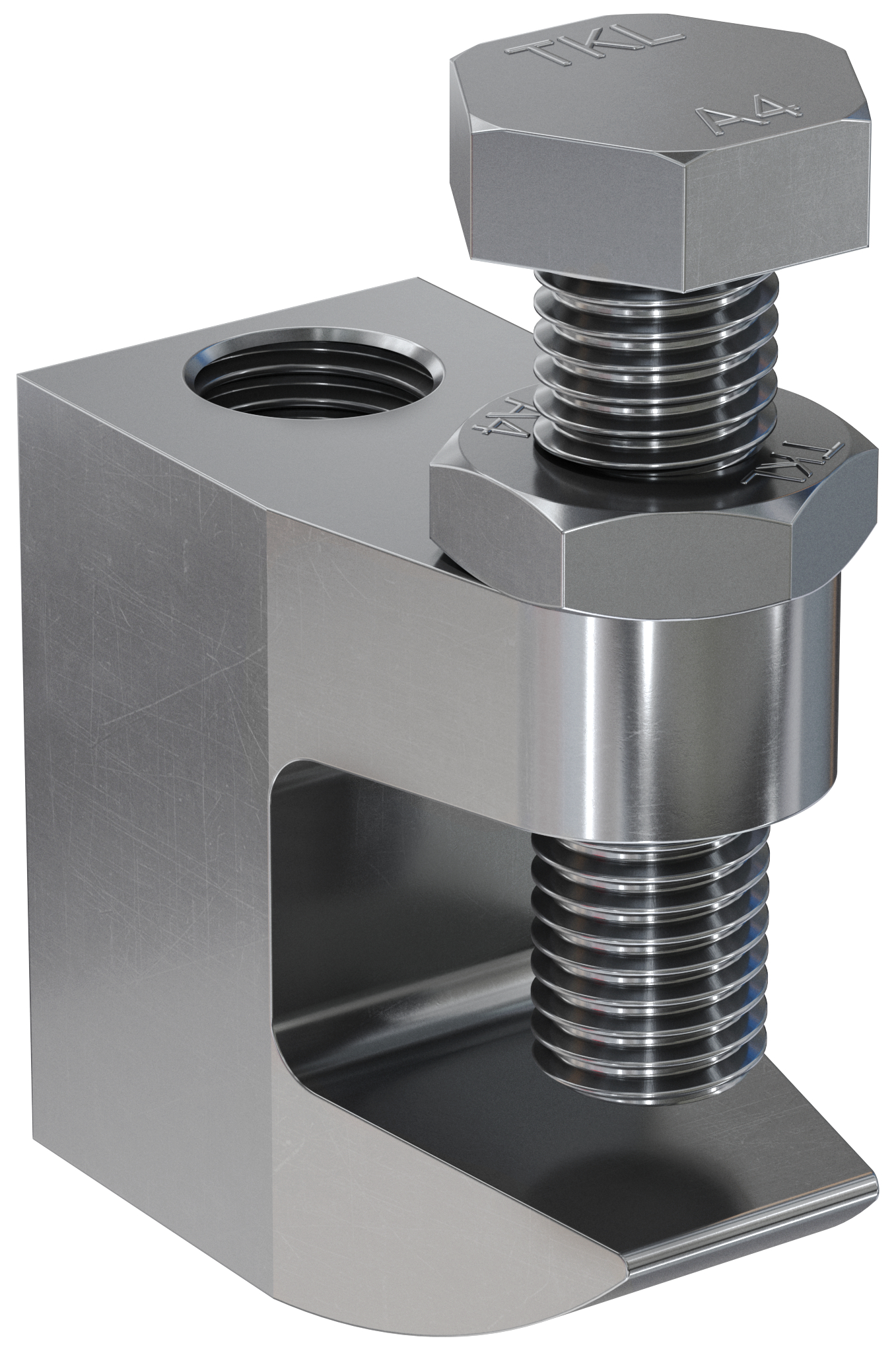

Die fischer Trägerklammer TKLmit Durchgangsbohrung ermöglicht ein einfaches Befestigen durch Klemmen an Stahlträgern ohne schweißen oder bohren. Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.Edelstahl A4.G9Die Bauform der TKL mit Befestigungsschraube erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.Die massive Ausführung der TKL gewährleistet die hohe Tragkraft.Die TKL mit Durchgangsbohrung ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungTrägerklammern ermöglichen ein einfaches Befestigen durch Klemmen an Stahlträgern.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

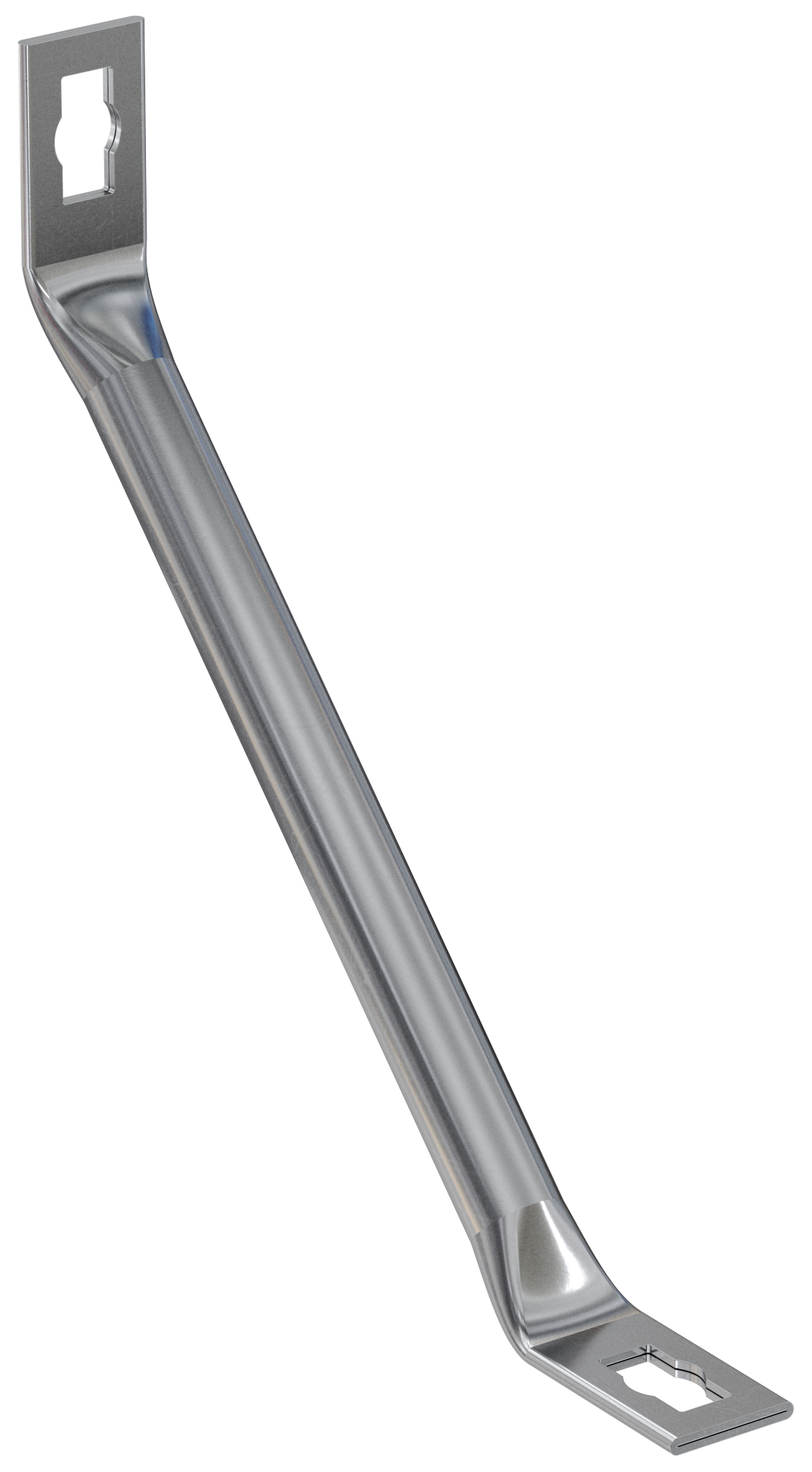

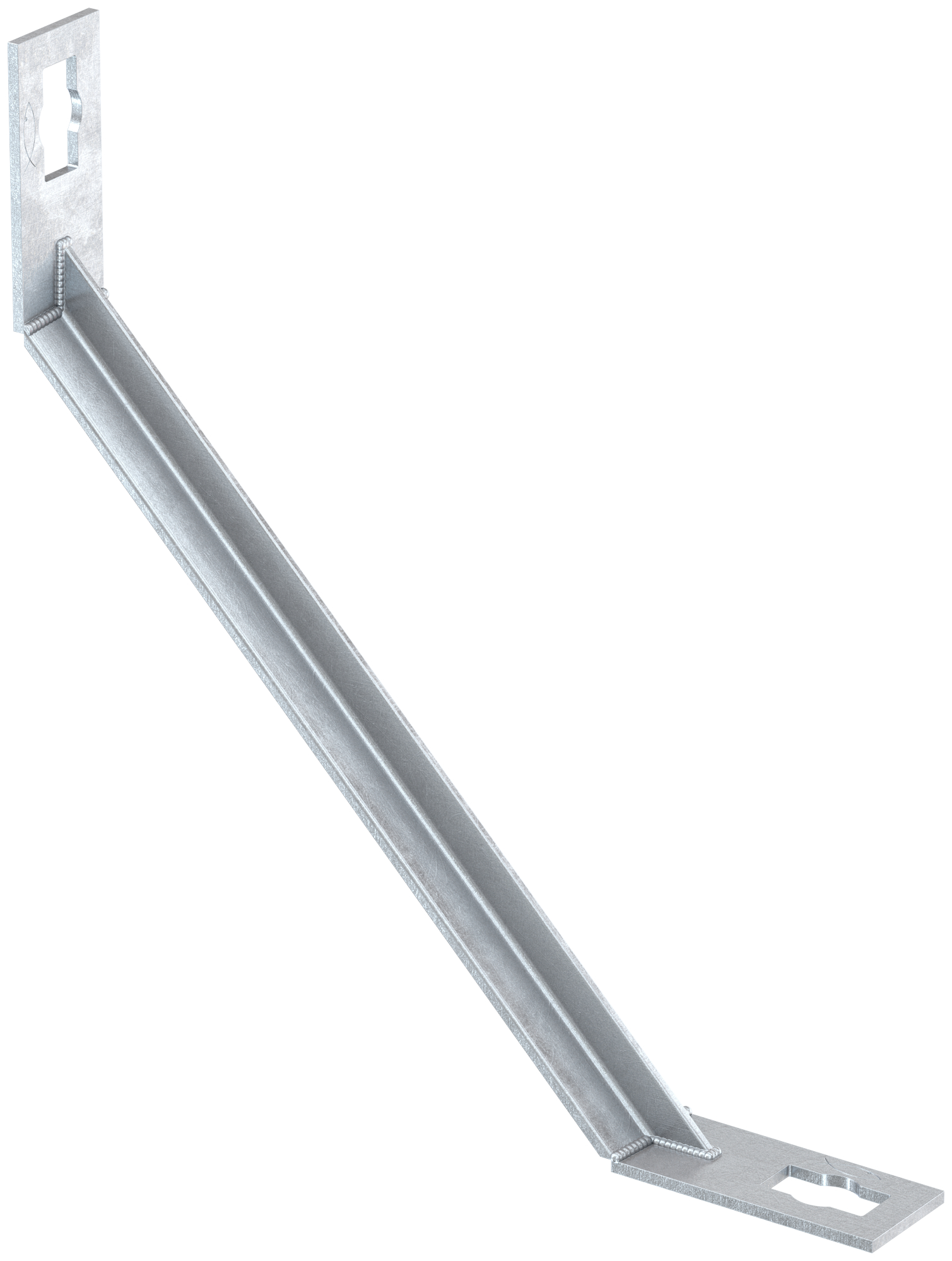

Die fischer Stützelemente PSAE 300 und 500 bieten zusammen mit der fischer Auslegerkonsole FCA oder der Montageschiene FUS hohe Sicherheit und Stabilität. Die zwei Größen der Stützelemente passen sich an die Abmessungen der Schiene und Konsole genau an. Mithilfe der Schiebemutter FCN Clix P plus Schraube oder dem Durchsteck-Verbinder PFCN werden die Stützelemente schnell und sicher mit dem Schienenprofil verbunden.Konstruktionselement zur Verwendung als Stützelement zum Aussteifen von Schienenkonstruktionen.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Das stabile Stützelement PSAE gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit.Die Lochung des Konstruktionselements gewährleistet den Systemfit mit dem Durchsteck-Verbinder PFCN.Mit zusätzlicher PU-Adapterscheibe ist die Befestigung von Elementen mit Formloch direkt an der Wand oder Decke mit Dübel oder Schraube möglich.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.geeignet fürAnwendungElemente zur Herstellung von stabilen Konsolenkonstruktionen mit FUS-Schienen oder FCA-Konsolen mittels Durchsteck-Verbinder PFCN.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

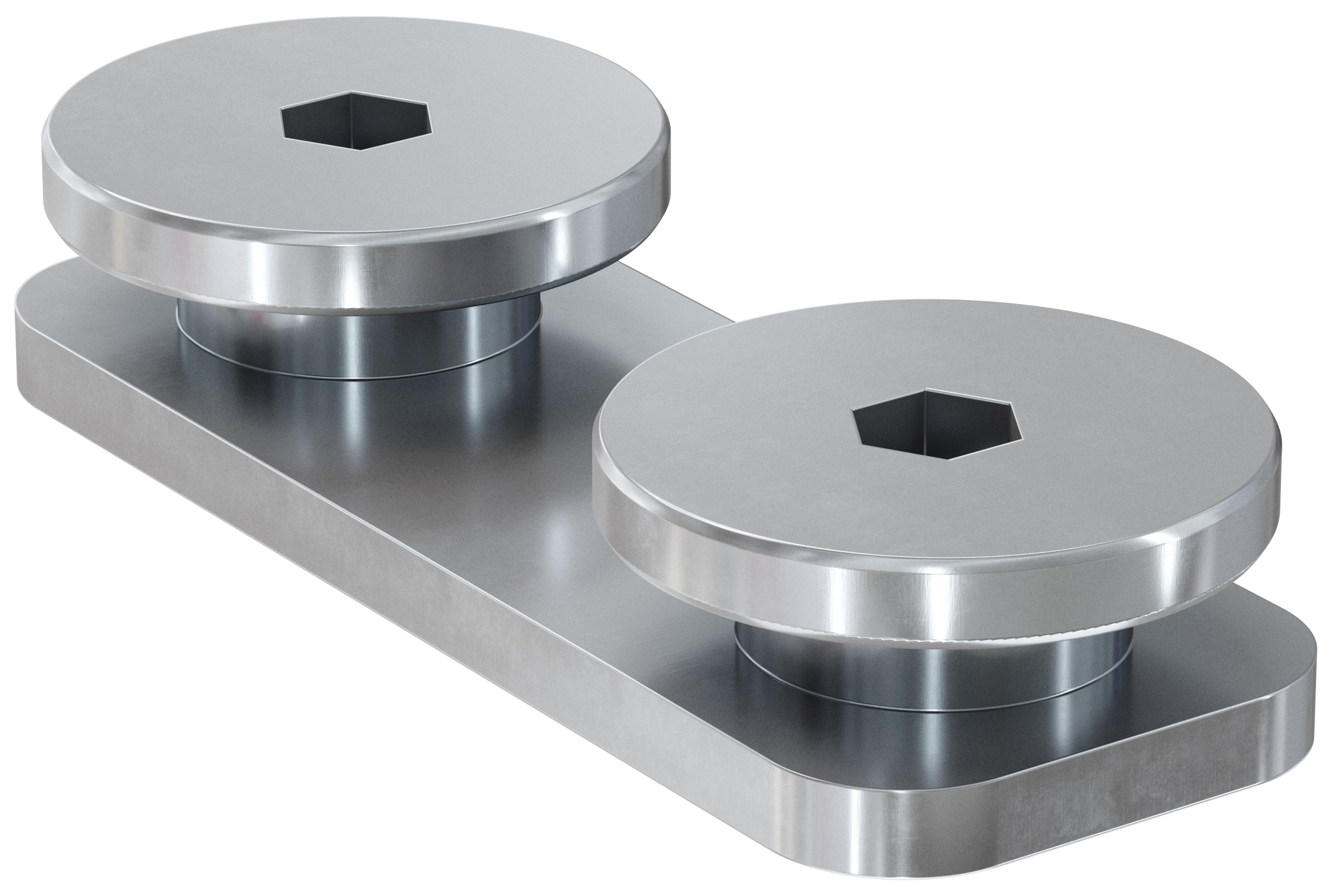

Der Schienenverbinder FDCC ermöglicht die einfache Herstellung von FUS Doppelschienen aus 2 Einzelschienen. Die einfache Montage des FDCC an den Schienenlanglöchern erfordert lediglich ein Werkzeug und erlaubt sogar die Verbindung verschiedener FUS Schienentypen miteinander.Einfache Verbindung von FUS Schienen zur Herstellung von Doppelschienen Unkomplizierter Problemlöser bei kurzfristigem Bedarf an Doppelschienen auf der BaustelleG9Einfache Verbindung von FUS-Schienen Rückseite an Rückseite zur Herstellung von Doppelschienen.Unkomplizierter Problemlöser bei kurzfristigem Bedarf an Doppelschienen auf der Baustelle unter Verwendung von FUS-Standardschienen.geeignet fürAnwendungZur Herstellung von Doppelschienen aus dem FUS Schienensortiment.Für FUS Schienen FUS 41, FUS 62 mit Wandstärken 2,0 und 2,5 mm geeignet.Die Verbindung der FUS Schienen erfolgt über die Schienenlochung.Jede Doppelschiene benötigt einen FDCC an jedem Ende und weitere FDCCs entsprechend des empfohlenen Abstandes gemäß Lasttabelle.Im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion

Die fischer Verbindungselemente PFUF 2D, 3D und 4D verbinden mehrdimensionale Konstruktionen mit den Montageschienen FUS und dem Durchsteckverbinder PFCN. Mit den PFUF 3D und 4D Verbindungselementen lassen sich mehrseitige Schachtkonstruktionen innerhalb kurzer Zeit leicht und einfach erstellen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.Anwendungsgerechter Korrosionsschutz durch Edelstahlausführung.Zur Anwendung im Innen- und Außenbereich.G9Mit den Mehrdimensionalen PFUF Konstruktionselementen lassen sich mehrdimensionale Konstruktionen innerhalb von kurzer Zeit erstellen.Die Lochung der Konstruktionselemente gewährleistet den Systemfit mit dem Durchsteck-Verbinder PFCN.Die unterschiedlichen Formen der Verbindungselemente ermöglichen eine flexible Montage von Schienenkonstruktionen.Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.geeignet fürAnwendungElemente zur Herstellung von mehrdimensionalen Konstruktionen mit FUS-Schienen mittels Durchsteck-Verbinder PFCNIm Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion

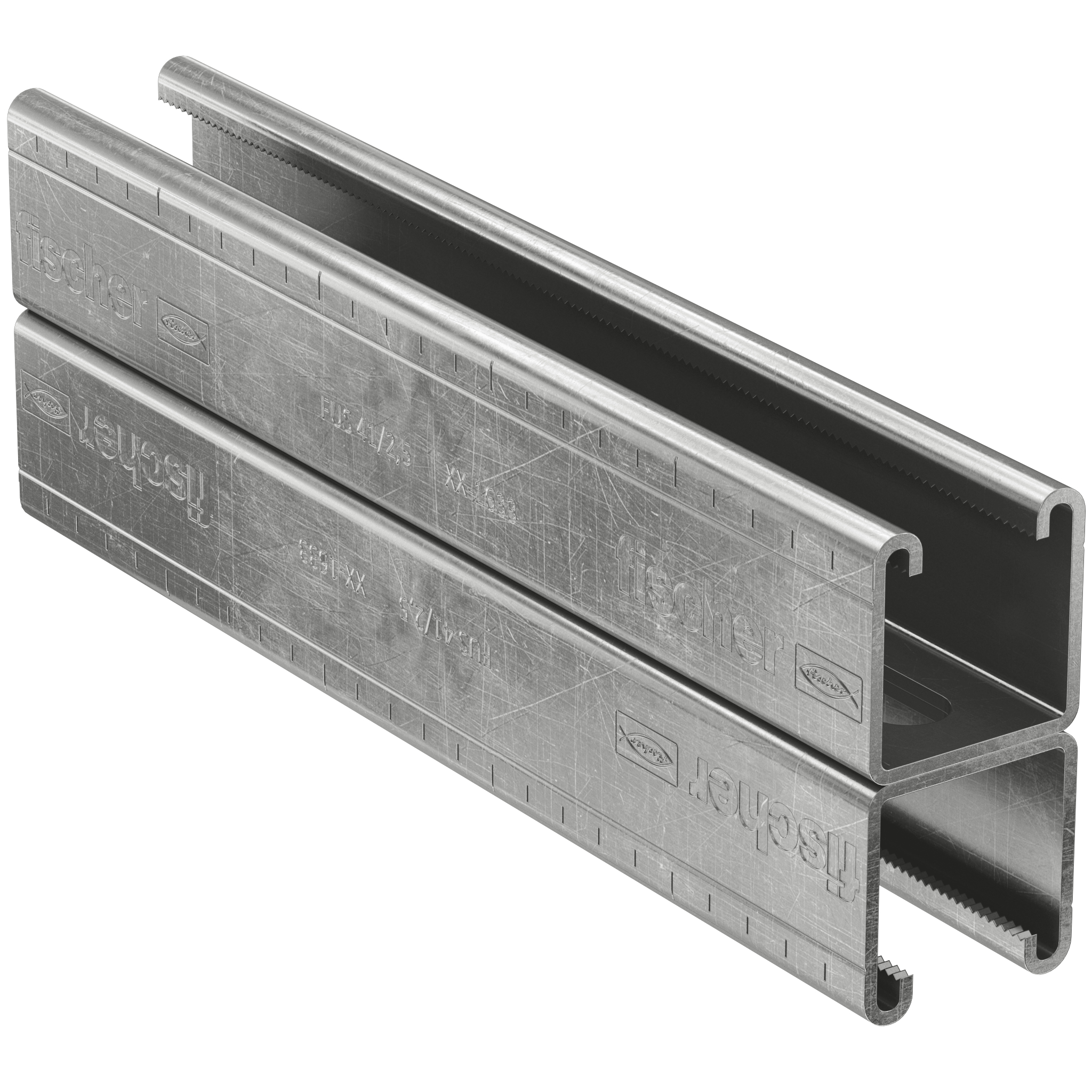

Die hochwertige fischer Montageschiene FUS A4 ist eine C-Profil-Montageschiene zur Herstellung von sicheren horizontalen und vertikalen Installationen. Ermöglicht die schnelle und rationelle Befestigung von Rohrsträngen und Tragkonstruktionen. Die Schienengeometrie gewährleistet die Verwendung des umfangreichen fischer Zubehörsortiments. Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt bei vertikalen Montagen und hohen Querlasten. Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung. Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Bauteile. Langlöcher in der Schiene ermöglichen mehr Flexibilität bei der Montage der Anbauteile.Skalierung auf den Montageschienen zum einfachen Ausrichten von Anbauteilen an der Schiene.Langlöcher auf der Rückseite für mehr Montageflexibilität.Die innenliegende Verzahnung sorgt in Verbindung mit den passenden Schiebemuttern für festen halt und einfach Ausrichtung von Anbauteilen wie z.B. Rohrschellen und Verbindungselementen.Stabile Ausführung durch Doppelschienenkonstruktion.Anwendungsgerechter Korrosionsschutz durch Edelstahlausführung.Zur Anwendung im Innen- und Außenbereich.G9Die Schienengrundgeometrie gewährleistet die Verwendung des umfangreichen Zubehörsortiments für alle Schienenabmessungen.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter sicheren Halt zur Aufnahme hoher Querlasten wie z. B. bei der vertikalen Montage.Verschiedene Schienen-Wandstärken erlauben eine wirtschaftliche Schienenauslegung.Die Skalierung auf den Montageschienen vereinfacht das Ablängen und Platzieren der Anbauteile bei der Montage.geeignet fürAnwendungHerstellen von sicheren horizontalen und vertikalen Installationen.Schnelle und rationelle Befestigung von Rohrsträngen und Tragekonstruktionen.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion

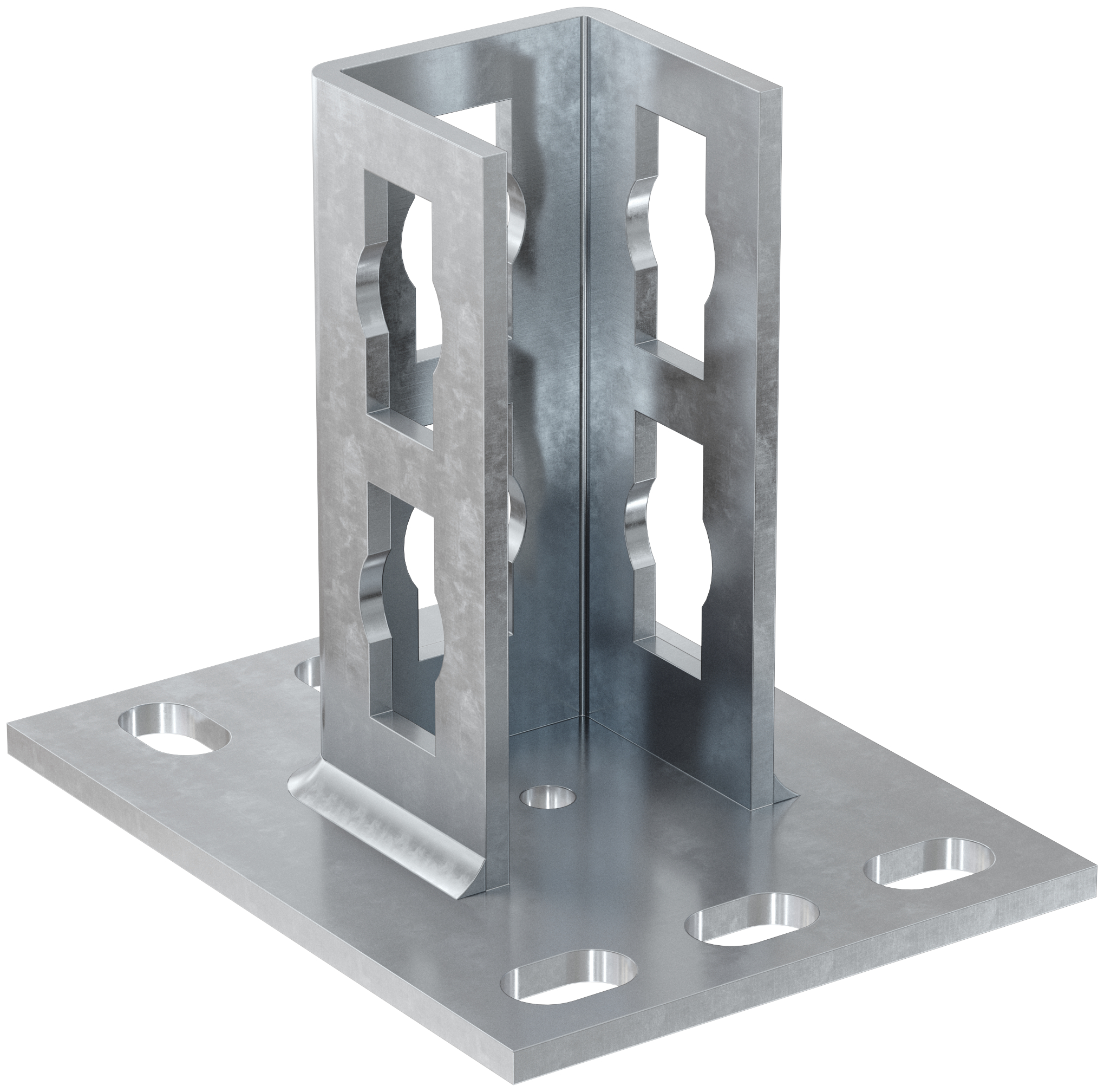

Der fischer Sattelflansch PSF schafft stabile Verbindungen zwischen fischer Montageschienen FUS und dem Bauwerk. Der Sattelflansch verbindet die Schienen mithilfe des fischer Durchsteck-Verbinders PFCN in einem Winkel von 90° mit dem Untergrund. Die mindestens dreiseitige Führung gewährt die Formschlüssigkeit mit den Montageschienen FUS und die Passgenauigkeit zum Einsetzen des Durchsteck-Verbinders. fischer bietet eine Querversion und drei Baugrößen der Standardausführung. Die stabile Grundplatte und die um 90° gedrehten Langlöcher erleichtern das Befestigen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteck-Verbinders PFCN 41 in der Schiene.G9Der passgenaue Sattel lässt eine einfache Montage durch Einlegen der Montageschiene zu.Die stabile Ausführung des Sattelflansch bietet einer belastbaren Konstruktion sicheren Halt.Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.geeignet fürAnwendungVerbindungselement zwischen Montageschiene und Bauwerk für das Durchstecksystem.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

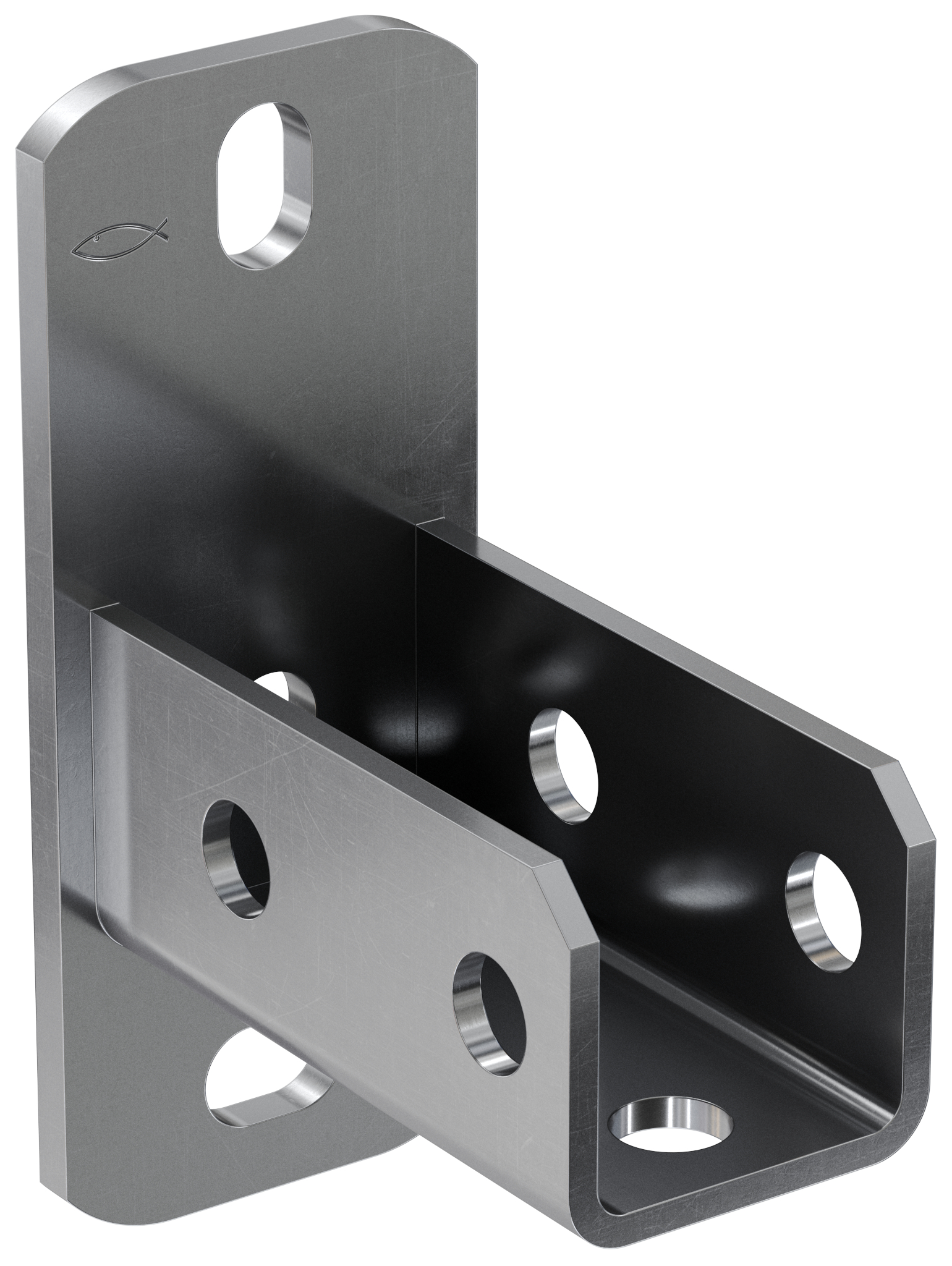

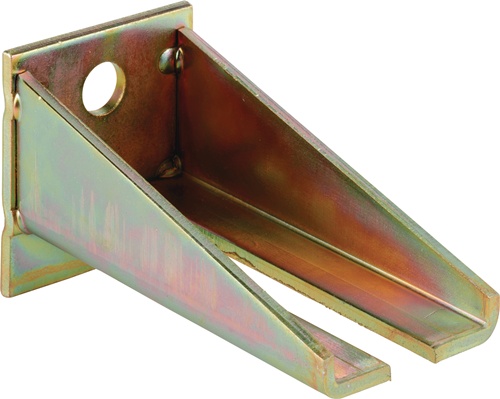

Der fischer Sattelflansch SF L schafft eine sichere Verbindung zwischen Montageschienen FUS und Bauwerk. Der Sattelflansch verbindet die Schienen mithilfe von Schrauben und dem FCN Clix P in einem Winkel von 90° zum Untergrund. Der passgenaue Sattel des Sattelflansches lässt die einfache Montage durch das Einlegen der Montageschiene FUS zu. Die stabile Grundplatte mit um 90° gedrehten Langlöchern erleichtert das Befestigen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen aus feuerverzinktem und nicht rostendem Stahl für die Installation im Freien und in hochkorrosiver Umgebung.Zur rationellen Montage von Traversen.Aus Edelstahl A4.Stabile Grundplatte zur sicheren Befestigung am Baukörper.Langloch erleichtert Montage am Baukörper.G9Der passgenaue Sattel des SF lässt eine einfache Montage durch Einlegen der Montageschiene zu.Die stabile Ausführung des Sattelflansches bietet einer belastbaren Konstruktion sicheren Halt.Brandschutzprüfung R120 & Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30.geeignet fürAnwendungVerbindungselement zwischen Montageschiene und Bauwerk.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

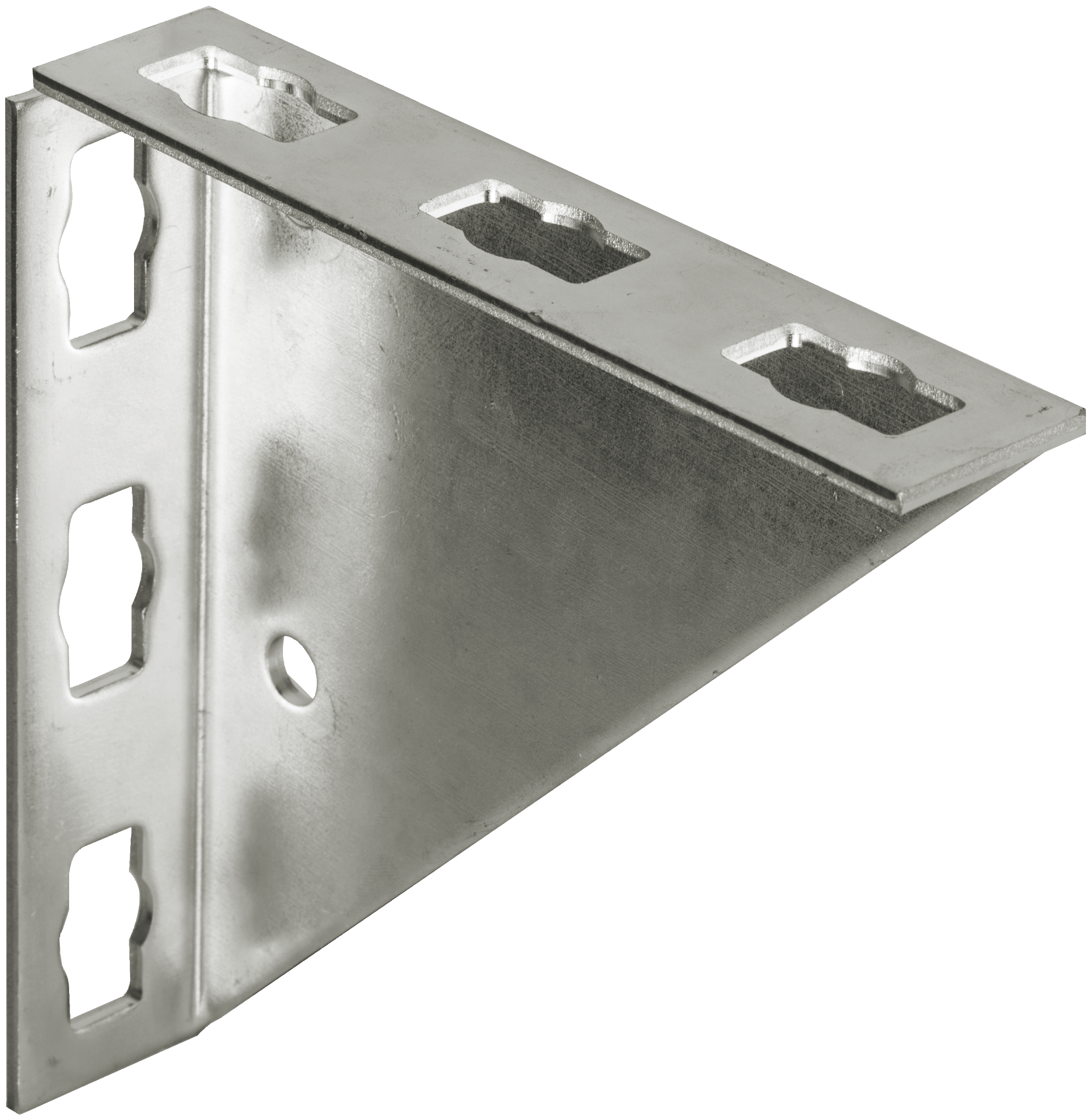

Die fischer Winkelkonsole PWK ist für die Aussteifung der fischer Montageschienen FUS und für die seitliche Befestigung mit dem Untergrund geeignet. Die Winkelkonsole gibt einer Tragekonstruktion aufgrund ihrer Bauform sehr hohe Stabilität.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Die stabile Winkelkonsole gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungStabile Winkelkonsole zur Aussteifung für das Durchstecksystem und zur seitlichen Befestigung am Untergrund.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

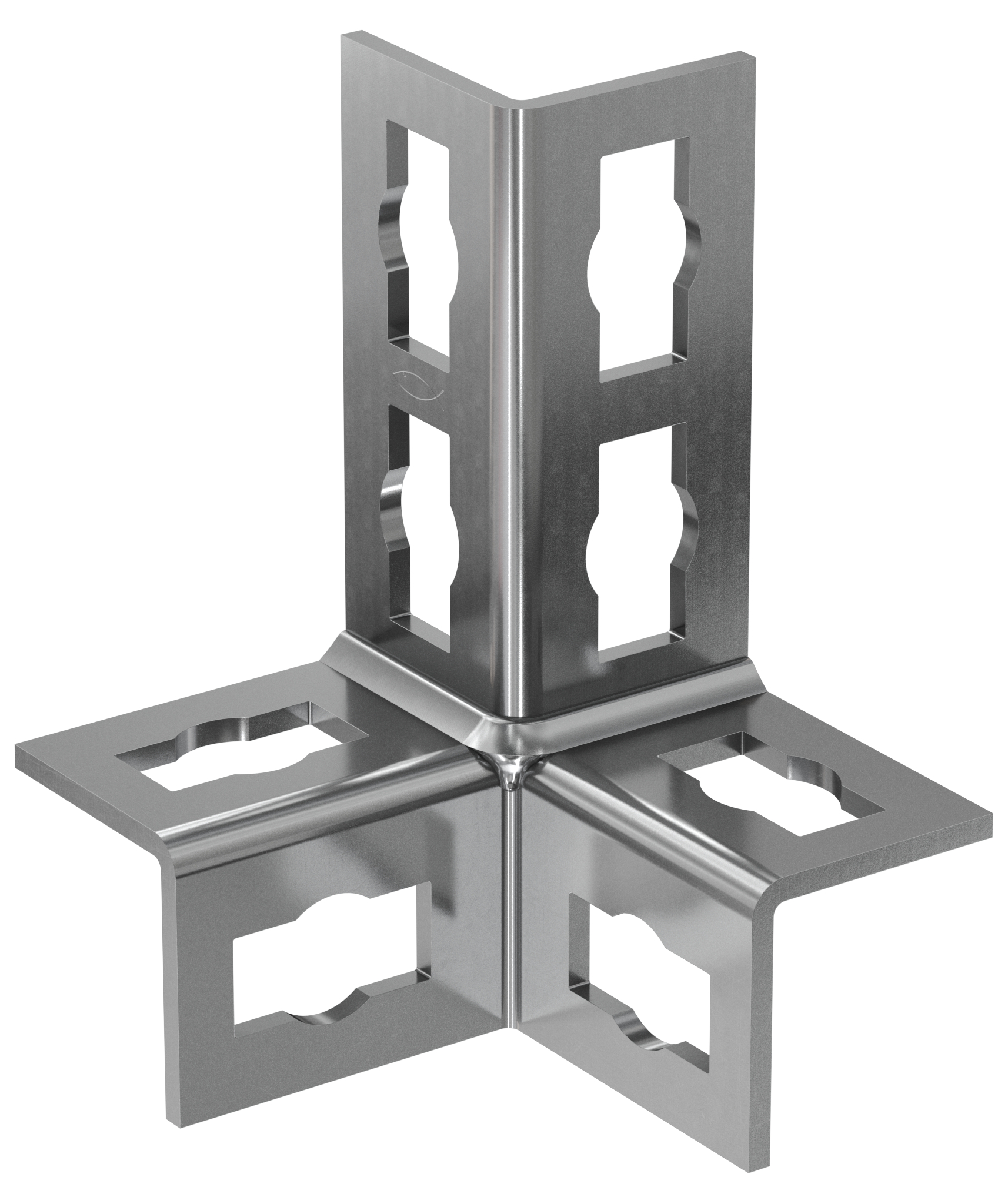

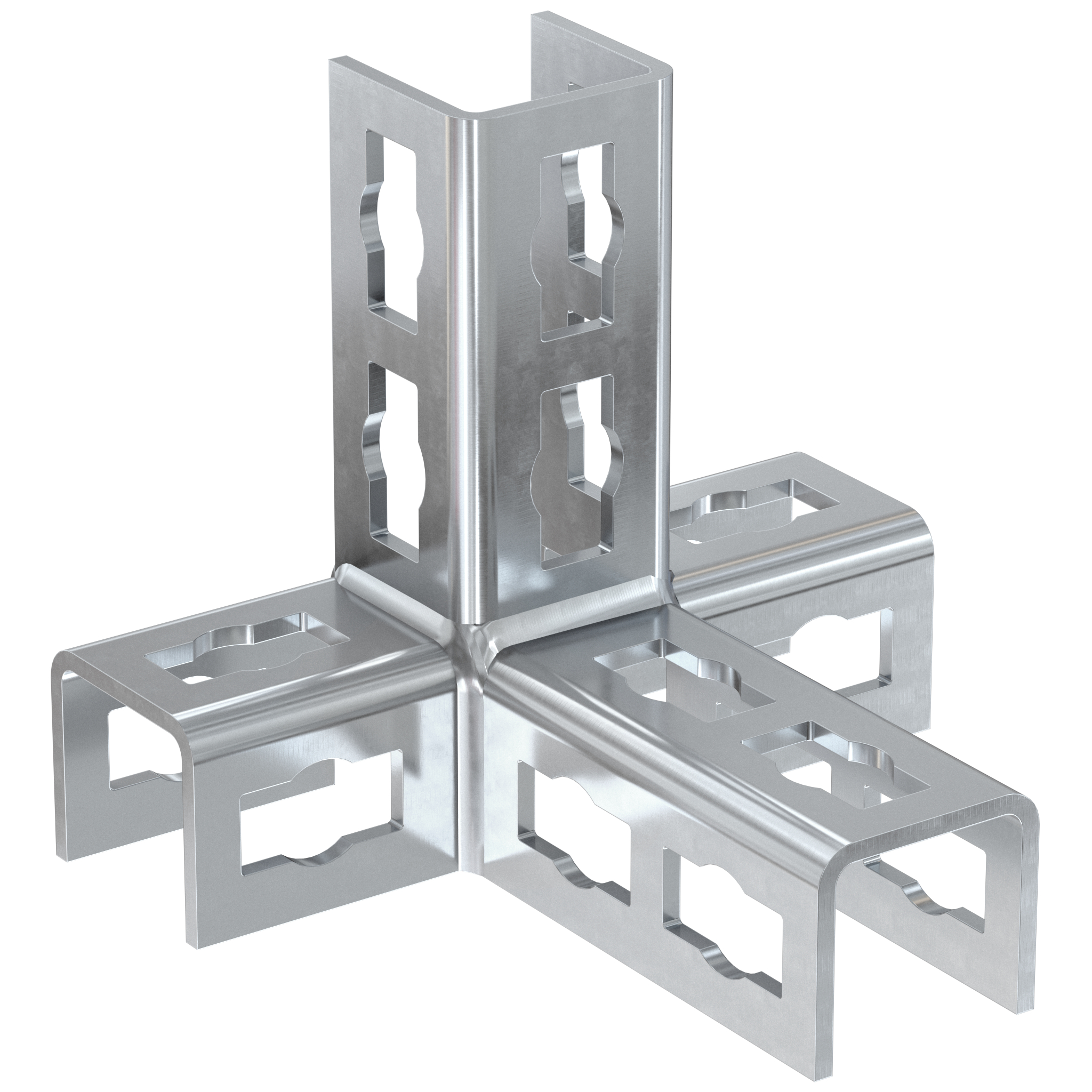

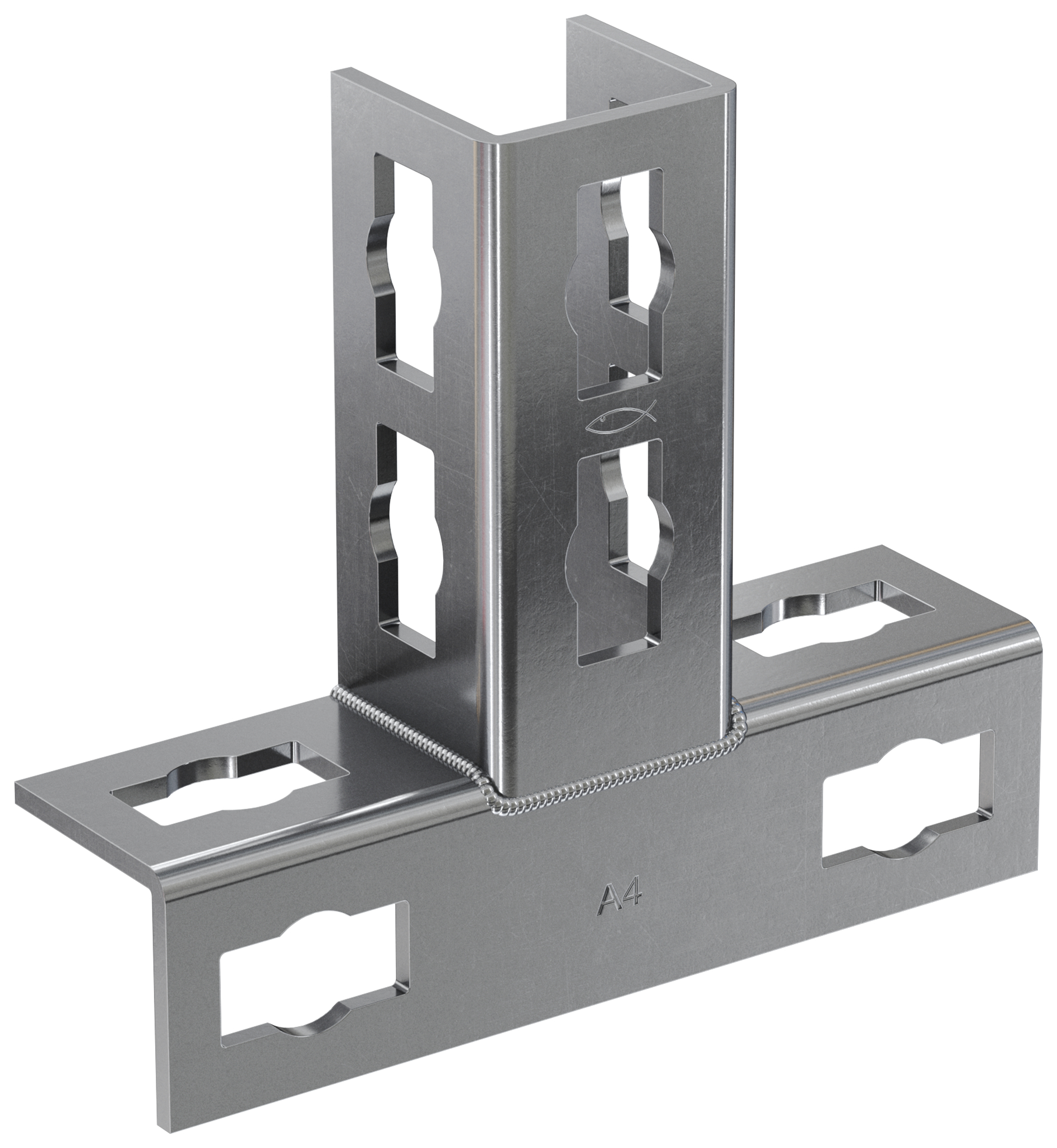

Die fischer multidimensionalen Winkel PFUF 2D, 3D und 4D verbinden mehrdimensionale Konstruktionen mit den Montageschienen FUS und dem Durchsteckverbinder PFCN. Mit den PFUF 3D und 4D Verbindungselementen lassen sich mehrseitige Schachtkonstruktionen innerhalb kurzer Zeit leicht und einfach erstellen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet.G9Mit den mehrdimensionalen PFUF-Konstruktionselementen lassen sich mehrdimensionale Konstruktionen innerhalb kurzer Zeit erstellen.Die Lochung der Konstruktionselemente gewährleistet den Systemfit mit dem Durchsteck-Verbinder PFCN.Die unterschiedlichen Formen der Verbindungselemente ermöglichen eine flexible Montage von Schienenkonstruktionen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungKonstruktionselemente zur Herstellung von mehrdimensionalen Konstruktionen mit FUS-Schienen mittels Durchsteckverbinder PFCN.PFUF D: Zur Anwendung im trockenen Innenbereich.PFUF D zl: Zur Anwendung im Innen- und Außenbereich.PFUF D A4: Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

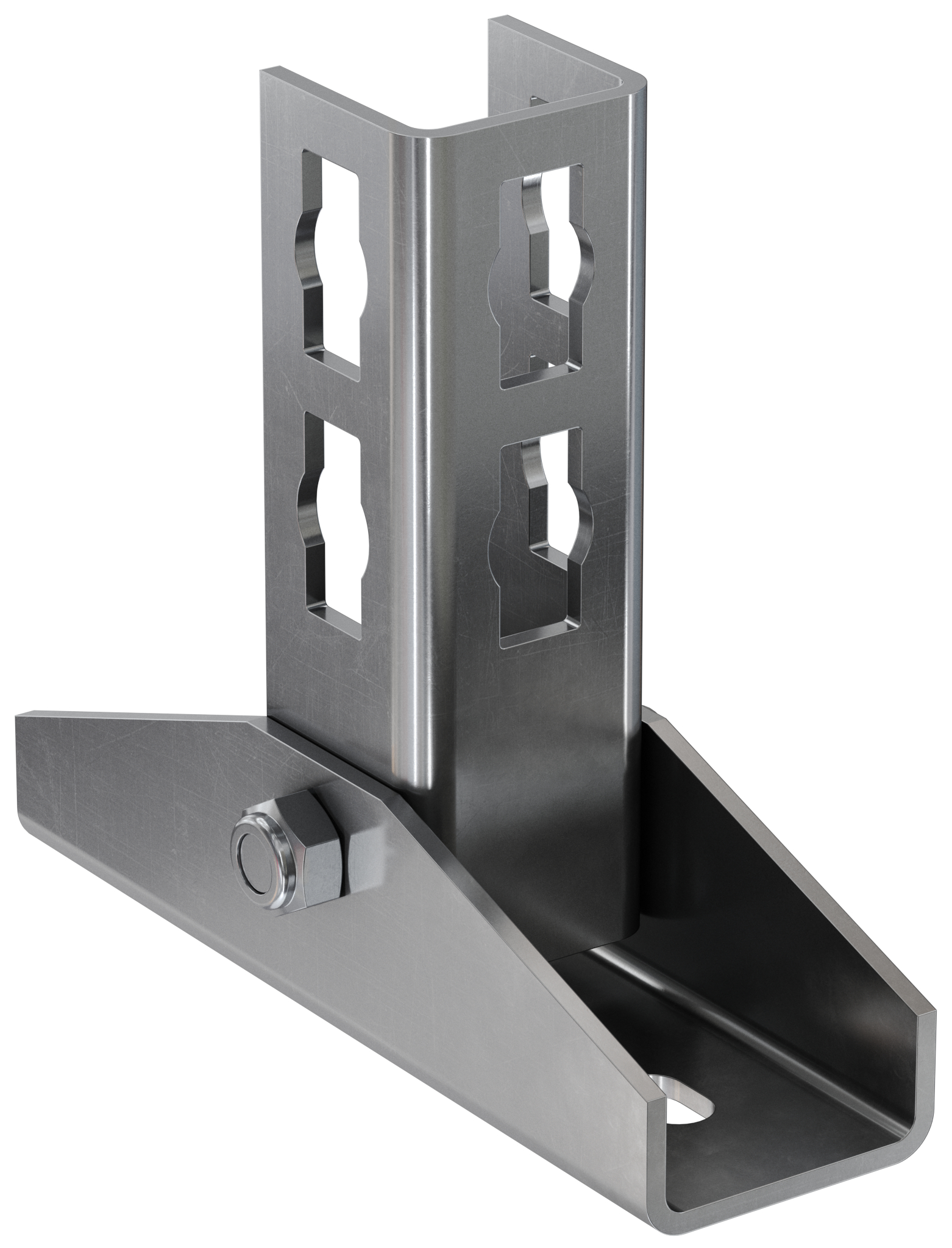

Der fischer Variable Schienenfuß PVB ermöglicht die stabile Verbindung von Montageschienen FUS an den Untergrund in einem Winkel von 0 - 180°. Der PVB verbindet die Schienen mithilfe des Durchsteck-Verbinders PFCN mit dem Untergrund. Die dreiseitige Führung gewährt die Formschlüssigkeit mit den Schienen und die Passgenauigkeit zum Einsetzen des Durchsteck-Verbinders. Die Grundplatte mit um 90° gedrehten Langlöchern erleichtert das Befestigen.Frei einstellbarer Winkel zwischen 0° und 180°.Schnelle Montage durch 90°-Drehung des Durchsteckverbinders PFCN 41 in der Schiene.Einfaches Abspannen und Befestigen durch Winkelverstellbarkeit.G9Die Bauform des Schienenfußes PVB ermöglicht die Befestigung von Montageschienen im Winkel von 0° bis 180°.Die Lochung im Verbindungselement gewährleistet den Systemfit mit dem Durchsteck-Verbinder PFCN.Die Lochung der Grundplatte ermöglicht die Befestigung direkt an der Wand oder Decke bzw. auf einer Montageschiene mit Schraube oder Dübel.Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffegeeignet fürAnwendungMontageelemente zur variablen Gestaltung von Tragekonstruktionen aus FUS-Profilen für das Durchstecksystem.Installationen von FUS-Schienen im Bereich von 0° bis 180°.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

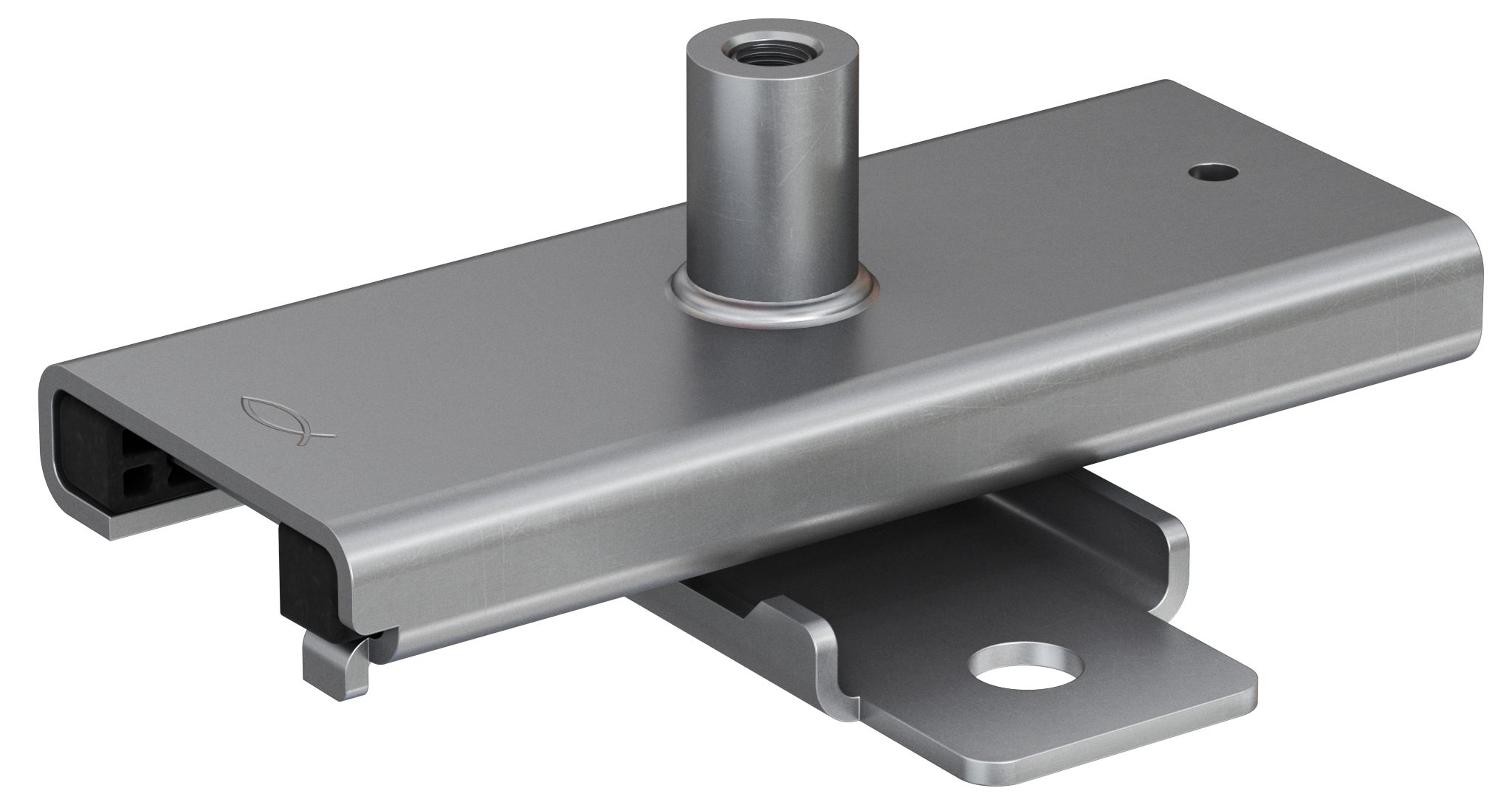

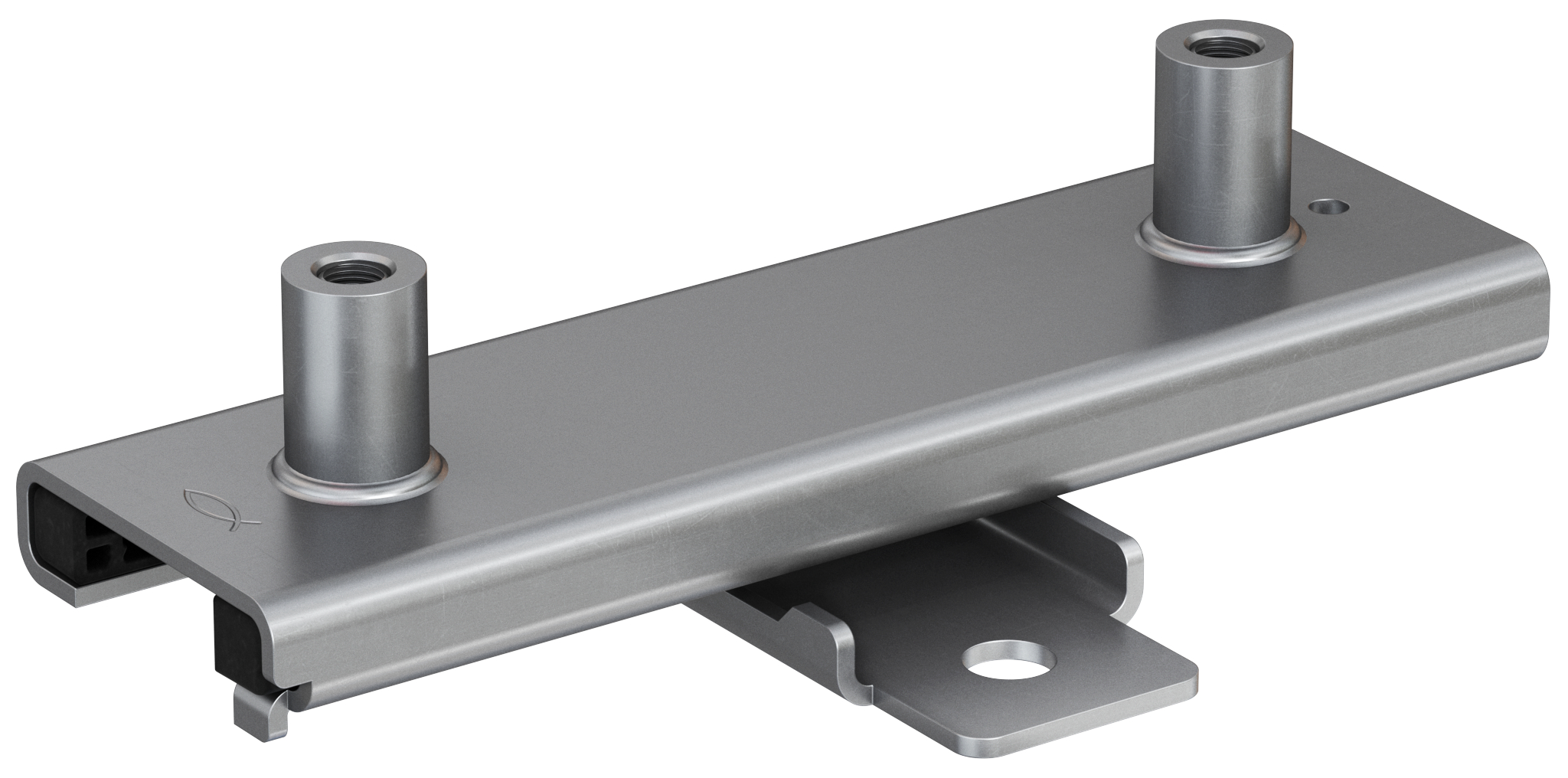

Der Schiebegleiter FASM eignet sich zur Aufnahme von Rohrausdehnungen und ist für mittelschwere Rohre bis DN150 empfohlen. Der FASM hat einen maximalen Schiebeweg von 100 mm bzw. 150 mm und eine maximale Lastaufnahme von 3,0 kN. fischer bietet den FASM mit einem metrischen Kombigewinde M10/M12 an. Der FASM kann für die stehende und hängende Montage verwendet werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet. Der Schiebegleiter FASM2 garantiert durch den Brandschutznachweis ein zusätzliches Plus an Sicherheit.Einsatz als stehender und hängender Schiebegleiter.Schiebeweg von 100 bzw. 150 mm möglich.Kompatibel mit FUS und FMS Schienensystem.G9Durch die Einsatzmöglichkeiten als stehender oder hängender Gleiter sowie als Führungslager an Steigleitungen ist der FASM flexibel einsetzbar.Die geringe Gleitreibung der Kunststoffgleitschienen ermöglicht die optimale Kraftaufname am Festpunkt.Der große Schiebeweg und die langen Gleitschienen ermöglichen die problemlose Aufnahme von großen Ausdehnungen.Die Grundplatte des FASM ist mit den Schienensystemen FUS und FMS kompatibel und ermöglicht die Befestigung mit einer oder zwei Schrauben.Eine Kreuzgleitfunktion des FASM ist sowohl mit dem FCSM Kreuzgleiter als auch mit dem FASL2 M10 möglich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung

Die fischer Verbindungselemente PFUF 2D, 3D und 4D verbinden mehrdimensionale Konstruktionen mit den Montageschienen FUS und dem Durchsteckverbinder PFCN. Mit den PFUF 3D und 4D Verbindungselementen lassen sich mehrseitige Schachtkonstruktionen innerhalb kurzer Zeit leicht und einfach erstellen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und PFCN 41Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der SchieneAnwendungsgerechter Korrosionsschutz durch nicht rostender Stahl A4Zur Anwendung im Innen- und AußenbereichG9Mit den Mehrdimensionalen PFUF Konstruktionselementen lassen sich mehrdimensionale Konstruktionen innerhalb von kurzer Zeit erstellen.Die Lochung der Konstruktionselemente gewährleistet den Systemfit mit dem Durchsteck-Verbinder PFCN.Die unterschiedlichen Formen der Verbindungselemente ermöglichen eine flexible Montage von Schienenkonstruktionen.Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.geeignet fürAnwendungElemente zur Herstellung von mehrdimensionalen Konstruktionen mit FUS-Schienen mittels Durchsteck-Verbinder PFCNIm Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion

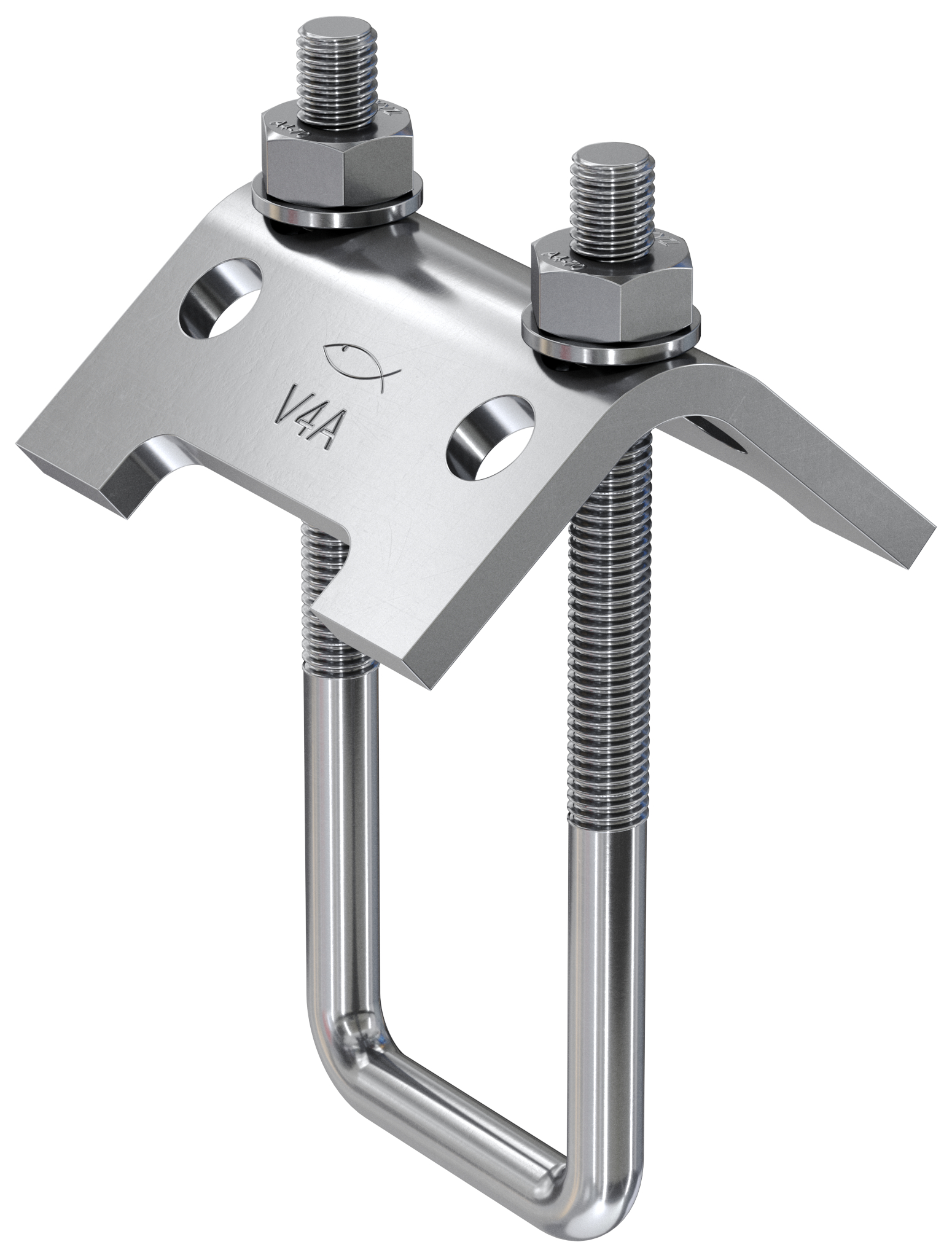

Die fischer Trägerkralle TKR 21-42 ist ein Befestigungselement aus Edelstahl A4. Damit werden Montageschienen zur Befestigung von Rohren und Kanälen direkt am T-Träger befestigt. Für das Befestigen ist kein Bohren oder Schweißen notwendig. Die Trägerkrallen können demontiert werden.Spannbügel zur direkten Verbindung von FUS Schienen mit Stahlträgern.Kein Bohren, kein Schweißen erforderlich.Anwendungsgerechter Korrosionsschutz durch Edelstahlausführung.Zur Anwendung im Innen- und Außenbereich.G9Die Konstruktion der Trägerkralle macht das Befestigen ohne Bohren oder Schweißen möglich.Die Bauform der Trägerkralle gewährt das einfache Verschieben der Schienenanbindung.geeignet fürAnwendungBefestigung am Stahlträger mit jeweils zwei Trägerkrallen

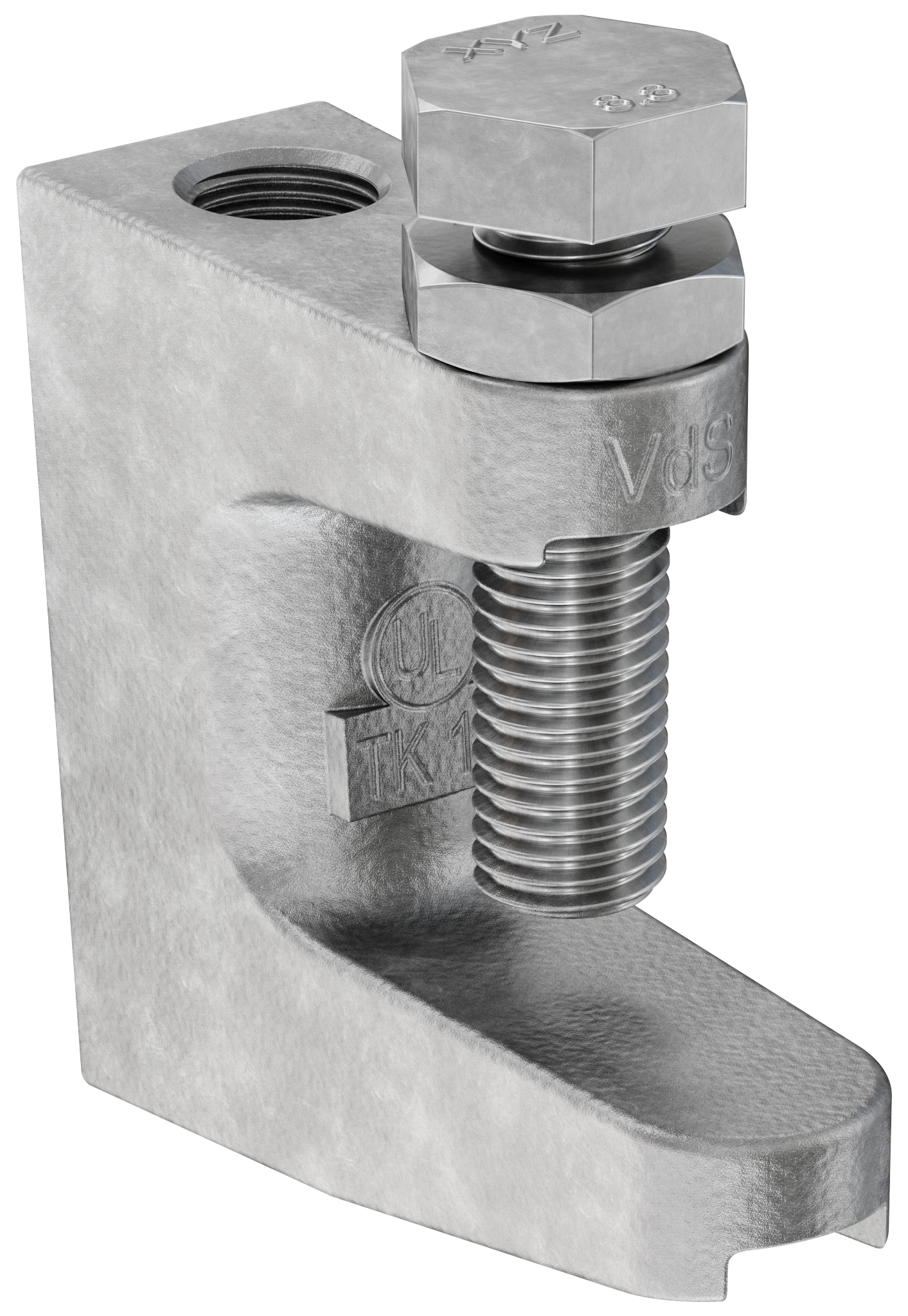

Die fischer Trägerklammer TKL mit metrischem Gewinde ermöglicht ein einfaches Befestigen durch Klemmen an Stahlträgern ohne schweißen oder bohren. Zertifiziert gemäß VdS, FM und UL. Für VdS-Anlagen sind ab Rohrleitung DN 65 Sicherungslaschen erforderlich. Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.Feuerverzinkt.VdS/FM zertifiziert.G9Die Bauform der TKL mit Befestigungsschraube erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.VdS/FM Zertifikate garantieren objektiv geprüfte Funktionssicherheit.Die massive Ausführung der TKL gewährleistet eine hohe Tragkraft.Die TKL mit Gewindeaufnahme gewährt eine einfache und schnelle Montage.Hohe Korrosionsbeständigkeit durch Feuerverzinkung.geeignet fürAnwendungTrägerklammern ermöglichen ein einfaches Befestigen durch Klemmen an Stahlträgern.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im Innen- und Außenbereich.

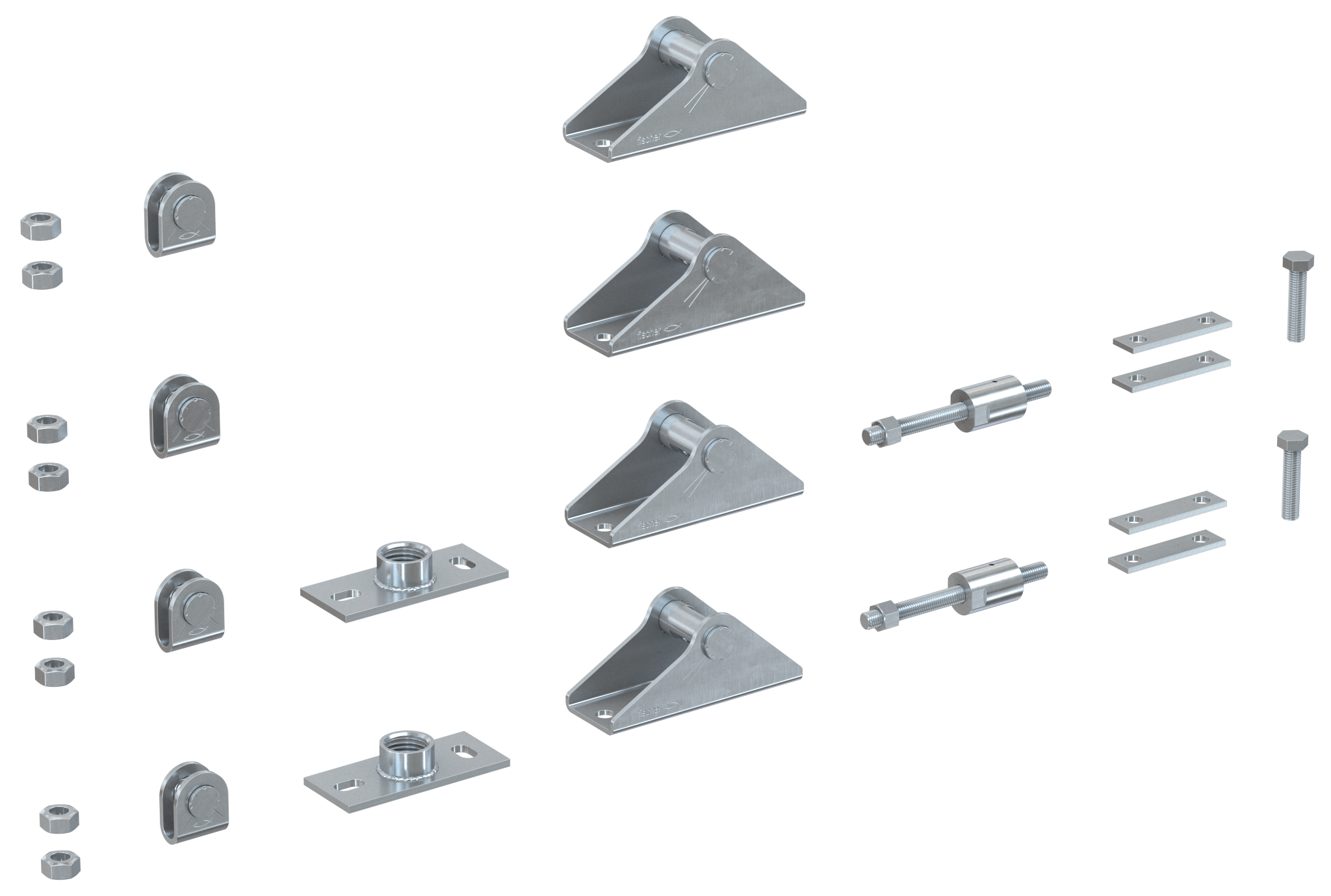

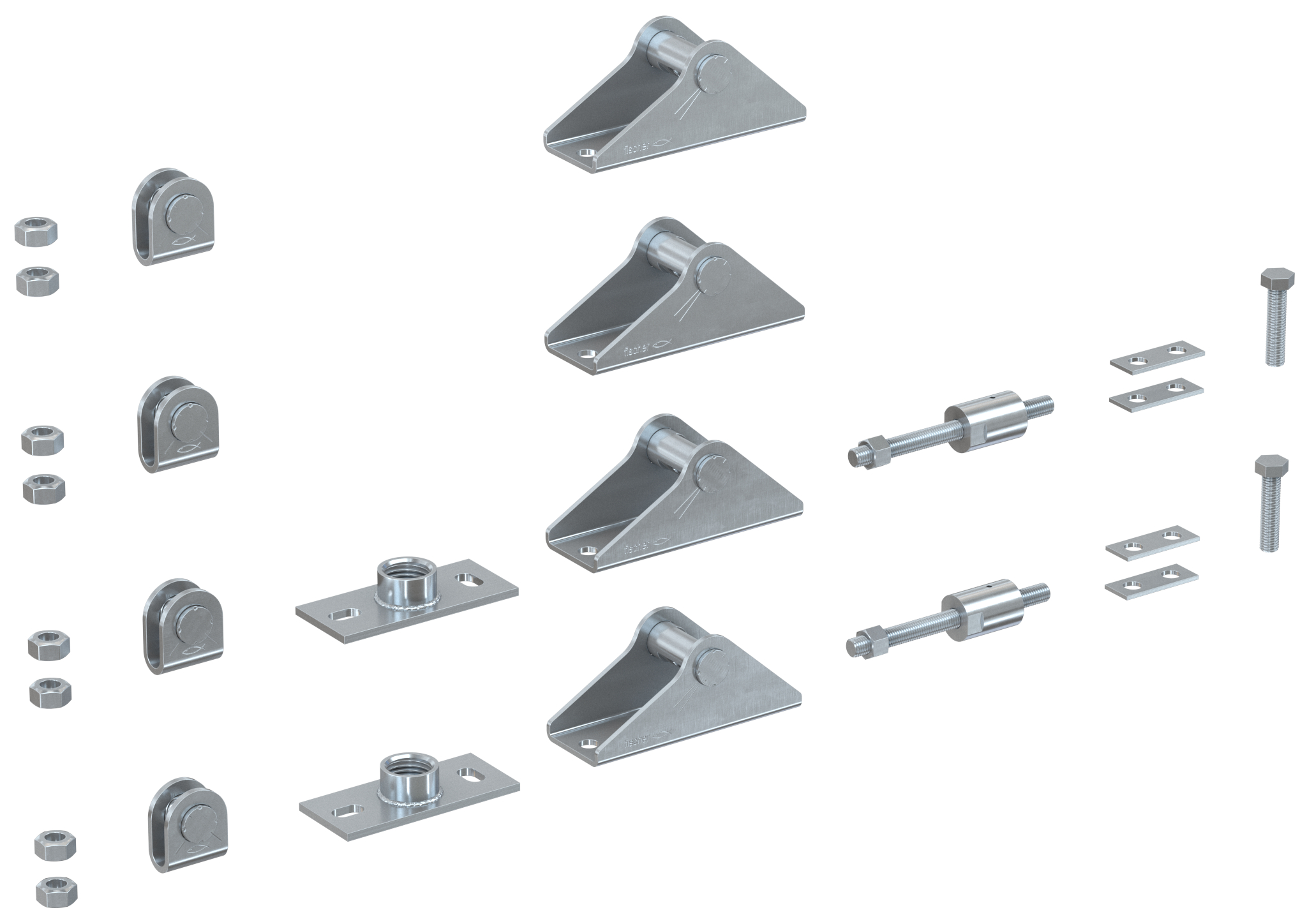

Die schweren Festpunkte in kompakter und variabler Bauform verhindern bei warm- oder kaltgehenden Leitungen unerwünschte Verschiebungen zwischen Rohren und Bauwerken und eignen sich zur Ausrichtung der thermisch bedingten Rohrausdehnung in die gewünschte Richtung. Die kompakten Festpunkte FFS-H leiten die eintretenden Kräfte zuverlässig und direkt ins Bauwerk ab und sind höhenverstellbar. Die variablen Festpunkte FFP-H ermöglichen die Anpassung der Abhängehöhe passend zur Rohrlage und werden einseitig oder beidseitig mit Gewindestangen abgestrebt. Der FFP-HD22 und FFP-HD42 kann neben der FFSC Festpunktschelle auch den FFRC Kältefestpunkt aufnehmen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Variabler Abstand bis 2000 mm.Aufnahme der Kältefestpunktschelle FFSC.Axial und lateral einstellbare Abstrebungen.Wechselnde oder unbekannte Kraftrichtungen möglich.Empfohlene Rohrdimension ≤ 355,6 mm.G9Die Abstützungenund einseitigen Abstrebungen der variablen Festpunktlösung erlauben die Anpassung an den Abstand der Rohrleitung zum Untergrund.Die Festpunkte bestehen aus Bauteilen mit gleichen Gewindegrößen und Dübellöchern und gewährleisten dadurch eine einfache Montage mit denselben Werkzeugen.Die Höhenjustierung an der Grundplatte lässt eine Feinjustage zur Anpassung an montierte Rohrleitungen zu und gewährt damit die sichere Funktion des Festpunkts.Die axial und lateral einstellbaren Abstrebungswinkel ermöglichen das Anpassen der Untergrundanbindung an die Bedingungen vor Ort und erleichtern die Montage.Die fischer Festpunkte eignen sich zur Fixierung bei thermischen Rohrausdehnungen und zur Ausrichtung der Ausdehnung in die gewünschte Richtung.Die Montageanleitung des Festpunkts finden Sie im Downloadbereich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung

Die schweren Festpunkte in kompakter und variabler Bauform verhindern bei warm- oder kaltgehenden Leitungen unerwünschte Verschiebungen zwischen Rohren und Bauwerken und eignen sich zur Ausrichtung der thermisch bedingten Rohrausdehnung in die gewünschte Richtung. Die kompakten Festpunkte FFS-H leiten die eintretenden Kräfte zuverlässig und direkt ins Bauwerk ab und sind höhenverstellbar. Die variablen Festpunkte FFP-H ermöglichen die Anpassung der Abhängehöhe passend zur Rohrlage und werden einseitig oder beidseitig mit Gewindestangen abgestrebt. Der FFP-HD22 und FFP-HD42 kann neben der FFSC Festpunktschelle auch den FFRC Kältefestpunkt aufnehmen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Variabler Abstand bis 2000 mm.Aufnahme der Kältefestpunktschelle FFSC.Axial und lateral einstellbare Abstrebungen.Wechselnde oder unbekannte Kraftrichtungen möglich.Empfohlene Rohrdimension ≤ 193,7 mm.G9Die Abstützungenund einseitigen Abstrebungen der variablen Festpunktlösung erlauben die Anpassung an den Abstand der Rohrleitung zum Untergrund.Die Festpunkte bestehen aus Bauteilen mit gleichen Gewindegrößen und Dübellöchern und gewährleisten dadurch eine einfache Montage mit denselben Werkzeugen.Die Höhenjustierung an der Grundplatte lässt eine Feinjustage zur Anpassung an montierte Rohrleitungen zu und gewährt damit die sichere Funktion des Festpunkts.Die axial und lateral einstellbaren Abstrebungswinkel ermöglichen das Anpassen der Untergrundanbindung an die Bedingungen vor Ort und erleichtern die Montage.Die fischer Festpunkte eignen sich zur Fixierung bei thermischen Rohrausdehnungen und zur Ausrichtung der Ausdehnung in die gewünschte Richtung.Die Montageanleitung des Festpunkts finden Sie im Downloadbereich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung

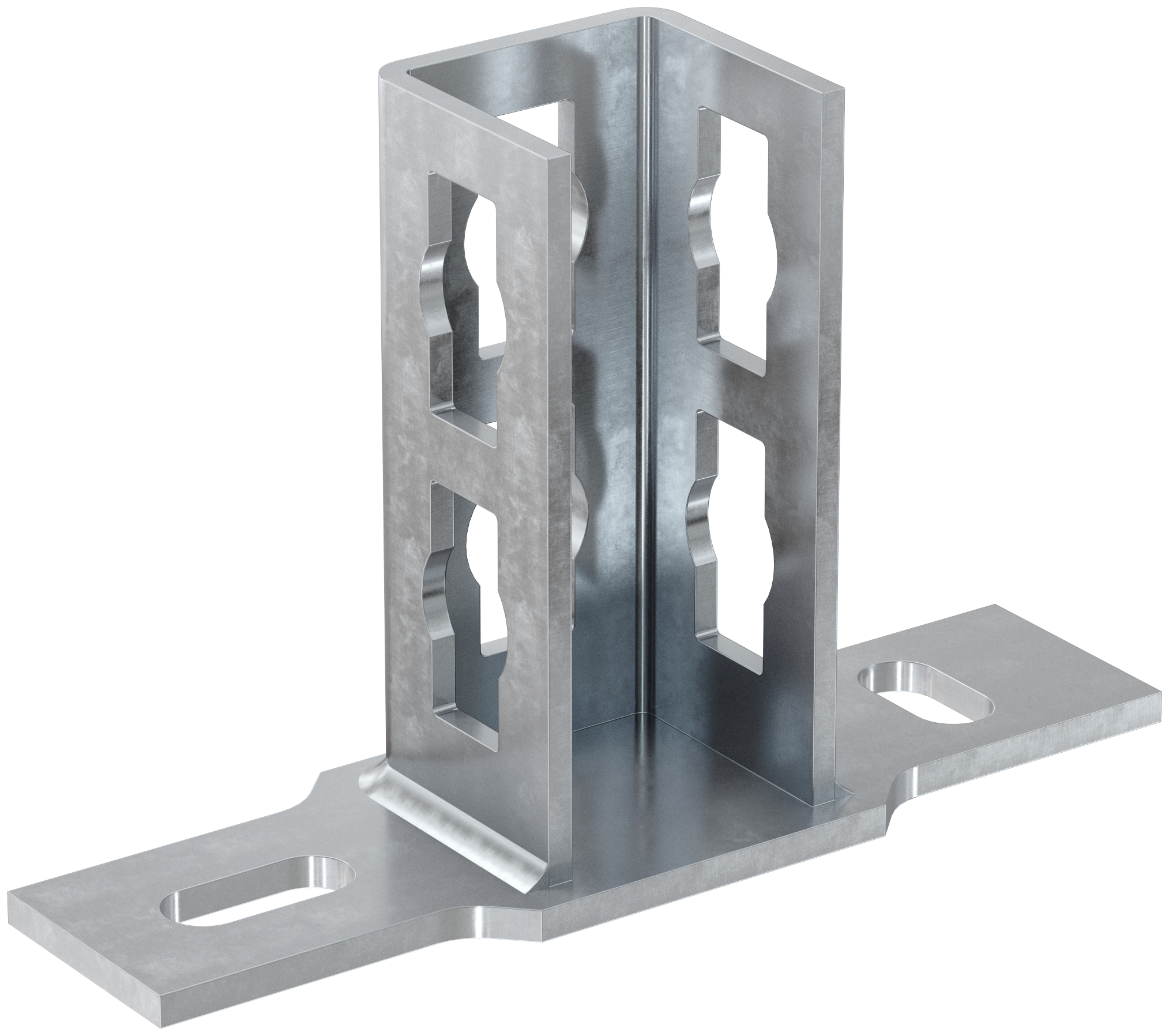

Der fischer Sattelflansch PSFQ schafft stabile Verbindungen zwischen fischer Montageschienen FUS und dem Bauwerk. Der Sattelflansch verbindet die Schienen mithilfe des fischer Durchsteck-Verbinders PFCN in einem Winkel von 90° mit dem Untergrund. Die mindestens dreiseitige Führung gewährt die Formschlüssigkeit mit den Montageschienen FUS und die Passgenauigkeit zum Einsetzen des Durchsteck-Verbinders. fischer bietet eine Querversion und drei Baugrößen der Standardausführung. Die stabile Grundplatte und die um 90° gedrehten Langlöcher erleichtern das Befestigen.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteck-Verbinders PFCN 41 in der Schiene.G9Der passgenaue Sattel lässt eine einfache Montage durch Einlegen der Montageschiene zu.Die stabile Ausführung des Sattelflansch bietet einer belastbaren Konstruktion sicheren Halt.Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffegeeignet fürAnwendungVerbindungselement zwischen Montageschiene und Bauwerk für das Durchstecksystem.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

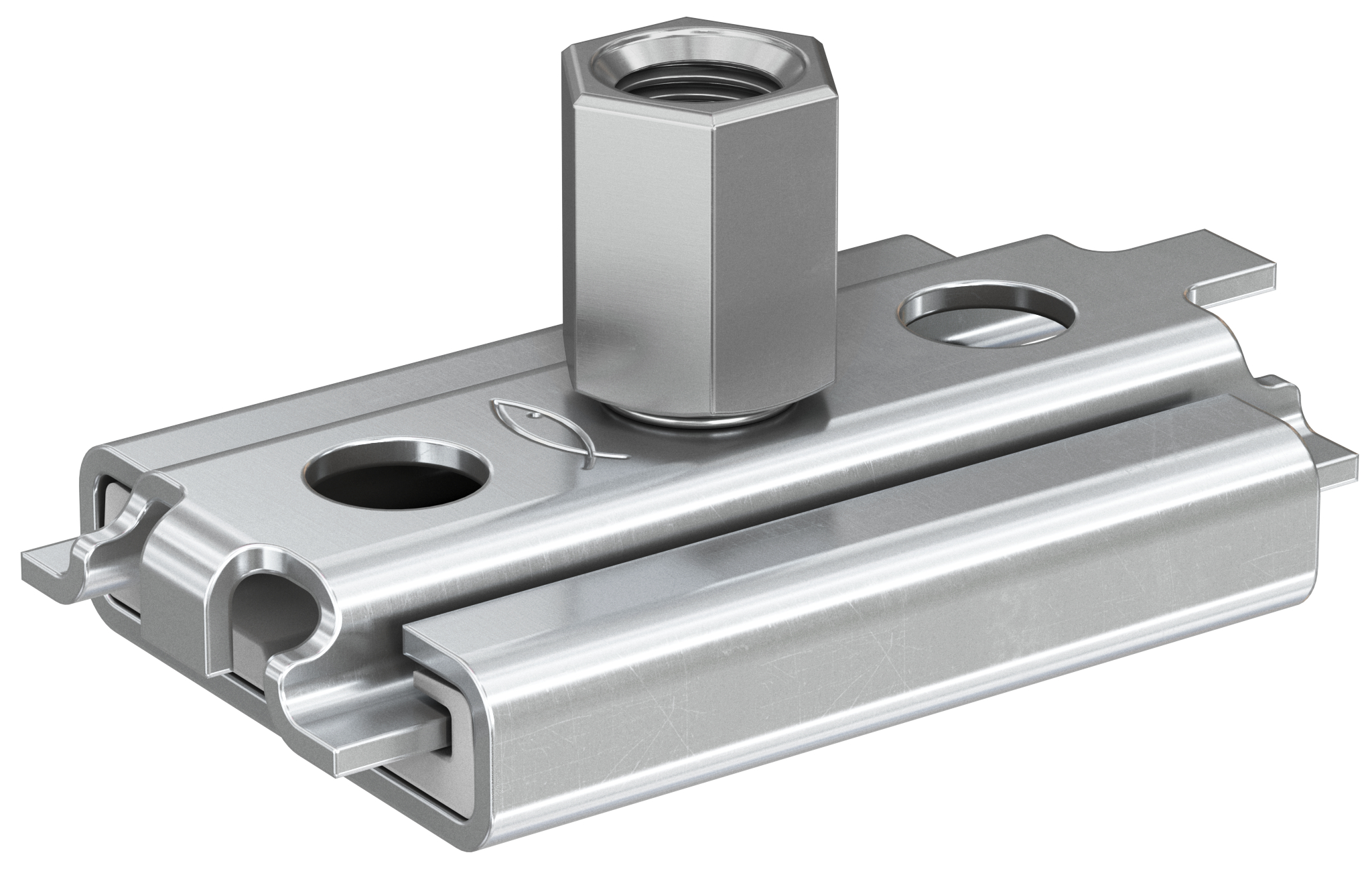

Der Schiebegleiter FASC eignet sich zur Aufnahme von Rohrausdehnungen und ist für leichte Rohre bis DN50 empfohlen. Der FASC hat einen maximalen Schiebeweg von 40 mm und eine maximale Lastaufnahme von 0,7 kN. fischer bietet den FASC mit einem metrischen Kombigewinde M8/M10 an. Der FASC kann für die stehende und hängende Montage verwendet werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Einsatz als stehender und hängender Schiebegleiter.Kompakter Schiebegleiter für den platzsparenden Einsatz.Kompatibel mit FLS und FUS Schienensystem.G9Durch die Einsatzmöglichkeiten als stehender oder hängender Gleiter ist der FASC flexibel einsetzbar.Die geringe Gleitreibung der Kunststoffgleitunterlage ermöglicht die optimale Kraftaufname am Festpunkt.Die Grundplatte des FASC ist mit den Schienensystemen FLS und FUS kompatibelund ermöglicht die Befestigung mit nur einer Schraube.Das flexible Kombi-Doppelgewinde erlaubt die Aufnahme von Rohrschellen diverser Größen.geeignet fürAnwendungHeizungsleitungenKälteleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung

Die schweren Festpunkte in kompakter und variabler Bauform verhindern bei warm- oder kaltgehenden Leitungen unerwünschte Verschiebungen zwischen Rohren und Bauwerken und eignen sich zur Ausrichtung der thermisch bedingten Rohrausdehnung in die gewünschte Richtung. Die kompakten Festpunkte FFS-H leiten die eintretenden Kräfte zuverlässig und direkt ins Bauwerk ab und sind höhenverstellbar. Die variablen Festpunkte FFP-H ermöglichen die Anpassung der Abhängehöhe passend zur Rohrlage und werden einseitig oder beidseitig mit Gewindestangen abgestrebt. Der FFP-HD22 und FFP-HD42 kann neben der FFSC Festpunktschelle auch den FFRC Kältefestpunkt aufnehmen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Variabler Abstand bis 2000 mm.Aufnahme der Kältefestpunktschelle FFRC.Axial und lateral einstellbare Abstrebungen.Wechselnde oder unbekannte Kraftrichtungen möglich.G9Die Abstützungenund einseitigen Abstrebungen der variablen Festpunktlösung erlauben die Anpassung an den Abstand der Rohrleitung zum Untergrund.Die Festpunkte bestehen aus Bauteilen mit gleichen Gewindegrößen und Dübellöchern und gewährleisten dadurch eine einfache Montage mit denselben Werkzeugen.Die Höhenjustierung an der Grundplatte lässt eine Feinjustage zur Anpassung an montierte Rohrleitungen zu und gewährt damit die sichere Funktion des Festpunkts.Die axial und lateral einstellbaren Abstrebungswinkel ermöglichen das Anpassen der Untergrundanbindung an die Bedingungen vor Ort und erleichtern die Montage.Der Festpunkt eignet sich zur Aufnahme der FFSC Festpunktschelle und FFRC Kältefestpunktschelle für noch mehr Flexibilität.Die fischer Festpunkte eignen sich zur Fixierung bei thermischen Rohrausdehnungen und zur Ausrichtung der Ausdehnung in die gewünschte Richtung.Die Montageanleitung des Festpunkts finden Sie im Downloadbereich.geeignet fürAnwendungHeizungsleitungenKälteleitungenDampfleitungenWarmwasser- und ZirkulationsleitungenMedienleitungen mit thermischer Ausdehnung

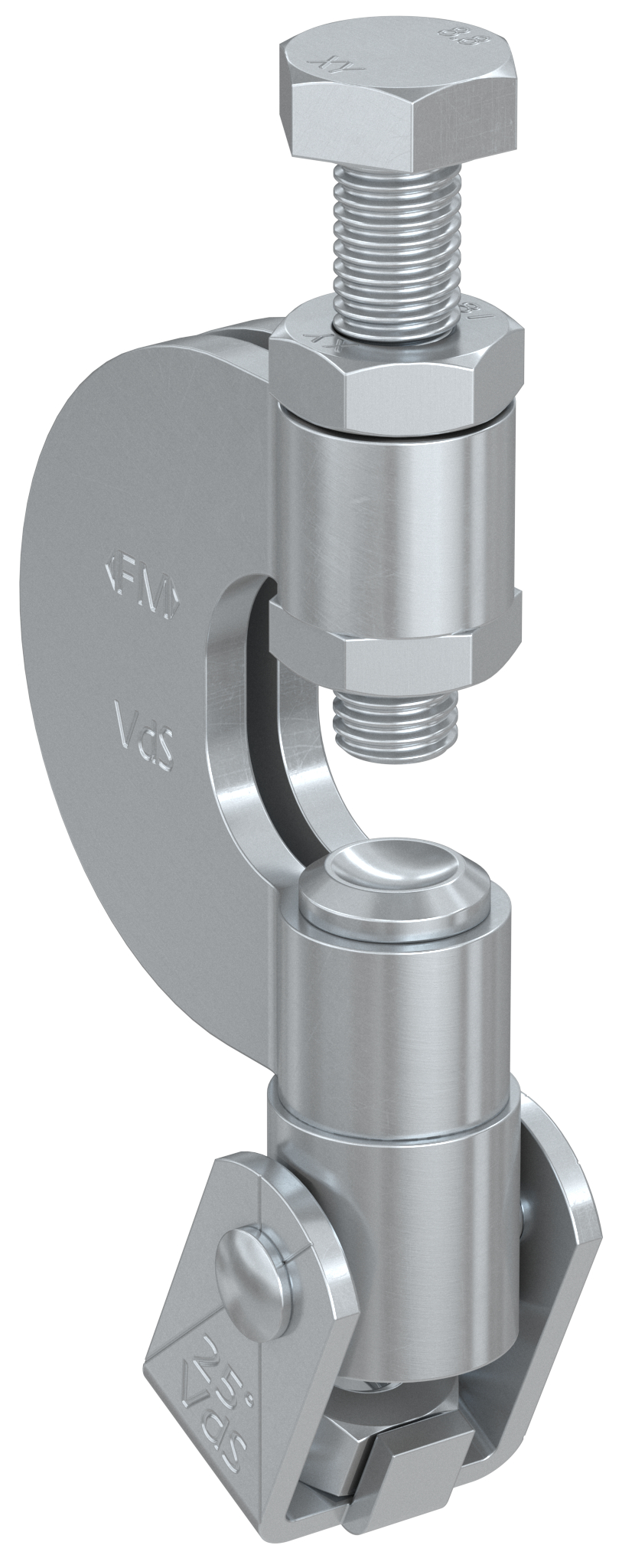

Die fischer Trägerklammer TKLG eignet sich für die Befestigung von Rohrleitungen, insbesondere Sprinklerrohren, an geneigten Stahlträgern ohne Schweißen und Bohren. Die Trägerklammer wird mit einer Schraube fixiert. Durch das bewegliche Gelenk mit Gewindeaufnahme M8 oder M10 erlaubt die TKLG eine Montage an geneigten Stahlträgern. Durch die integrierte Gewindeaufnahme lassen sich Gewindestangen einfach montieren. Die TKLG verfügt über ein FM- bzw. VdS Zulassung und erlaubt dadurch den Einsatz in ortsfesten Sprinkleranlagen . Gefertigt wird die TKLG aus hochwertigem Stahl und ist zum Schutz vor Korrosion galvanisch verzinkt.FM- bzw. VdS-Zulassung zur Anwendung in ortsfesten SprinkleranlagenEinfache Montage an Stahlträgern ohne Schweißen und BohrenBewegliches Gelenk zur Montage an geneigten StahlträgernG9Die gelenkige Bauform erlaubt die Montage an geneigten oder gekippten Stahlträgern ohne Schweißen und Bohren.Der Gelenkanschluss ist um 360° drehbar und erlaubt eine Winkelmontage von 0-180°.FM- und VdS-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Geeignet zur Anwendung in ortsfesten Sprinkleranlagen.Die massive Ausführung der TKLG erlaubt eine hohe Tragkraft.Die Gewindeaufnahme M8 bzw. M10 erlaubt eine einfache und schnelle Montage von Gewindestangen an die TKLG.Geeignet für Stahlträger mit Flanschdicken bis max. 17mm.geeignet fürAnwendungDie gelenkige Trägerklammer TKLG ermöglicht eine einfache Befestigung von Rohrleitungen und Schienenabhängugen durch Klemmen an geneigten Stahlträgern.Zur Abhängung von Sprinklerleitungen an geneigten Stahlträgern bis zu einem Auslenkwinkel von max. 25° gemäß FM und VdS.Bei Rohrleitungen ≥ DN 65 und bei Montage an geneigten Stahlträgern muss die TKLG Trägerklammer für eine VdS konforme Montage zusätzlich mit der Sicherungslasche SS-TKLG am Stahlträger gesichert werden.Geeignet für Rohrleitungen bis DN 100 gemäß VdS.Geeignet für Stahlträger mit Flanschdicken von max. 17 mm.Zur Anwendung im trockenen Innenbereich.

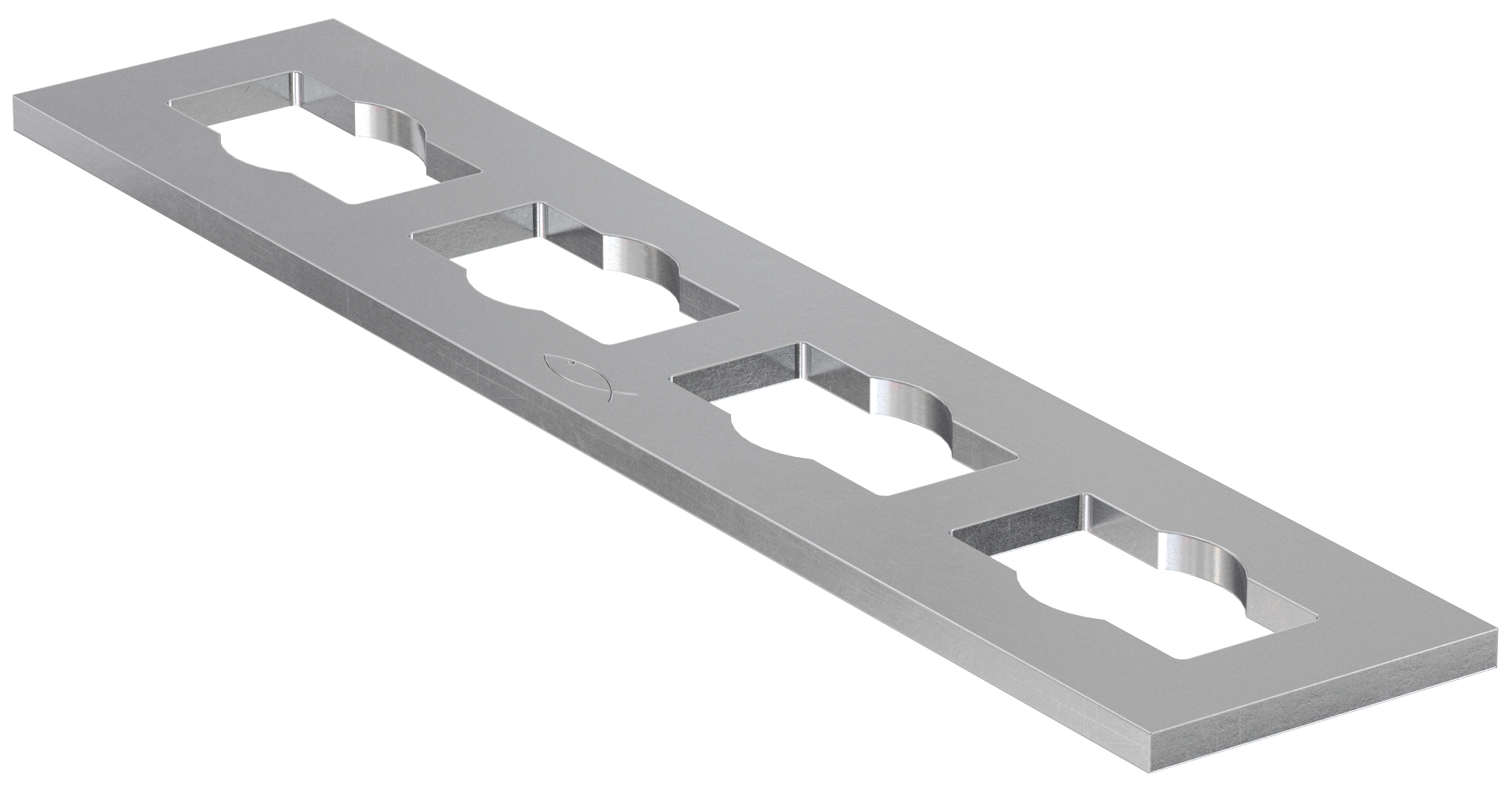

Die fischer Flachfittinge PFFF eignen sich für den Aufbau von einfachen Schienensystemen. Die Flachfittinge werden als Flachverbinder mit zwei Formlöchern oder als Längsverbinder mit vier Formlöchern zur Verbindung in der fischer Montageschiene FUS mit dem fischer Durchsteckverbinder PFCN angeboten. Die Flachfittinge können platzsparend zur Konstruktion von Schienenverbindungen verwendet werden. Die Ausführung aus nicht rostendem Stahl ist für die Installation im Freien und hochkorrosiver Umgebung geeignet.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Die Lochung der Flachfittings gewährleistet den Systemfit mit der Durchsteck-Schiebemutter PFCN.Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungFlachfitting zur Gestaltung von einfachen Schienenkonstruktionenfür das Durchstecksystem.Im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

Die fischer Stützelemente PSAE 300 und 500 bieten zusammen mit der fischer Auslegerkonsole FCA oder der Montageschiene FUS hohe Sicherheit und Stabilität. Die zwei Größen der Stützelemente passen sich an die Abmessungen der Schiene und Konsole genau an. Mithilfe der Schiebemutter FCN Clix P plus Schraube oder dem Durchsteck-Verbinder PFCN werden die Stützelemente schnell und sicher mit dem Schienenprofil verbunden.Konstruktionselement zur Verwendung als Stützelement zum Aussteifen von Schienenkonstruktionen.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.G9Das stabile Stützelement PSAE gibt einer Tragekonstruktion sehr hohe Stabilität und Sicherheit.Die Lochung des Konstruktionselements gewährleistet den Systemfit mit dem Durchsteck-Verbinder PFCN.Mit zusätzlicher PU-Adapterscheibe ist die Befestigung von Elementen mit Formloch direkt an der Wand oder Decke mit Dübel oder Schraube möglich.Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.geeignet fürAnwendungElemente zur Herstellung von stabilen Konsolenkonstruktionen mit FUS-Schienen oder FCA-Konsolen mittels Durchsteck-Verbinder PFCN.Zur Anwendung im Innen- und Außenbereich.

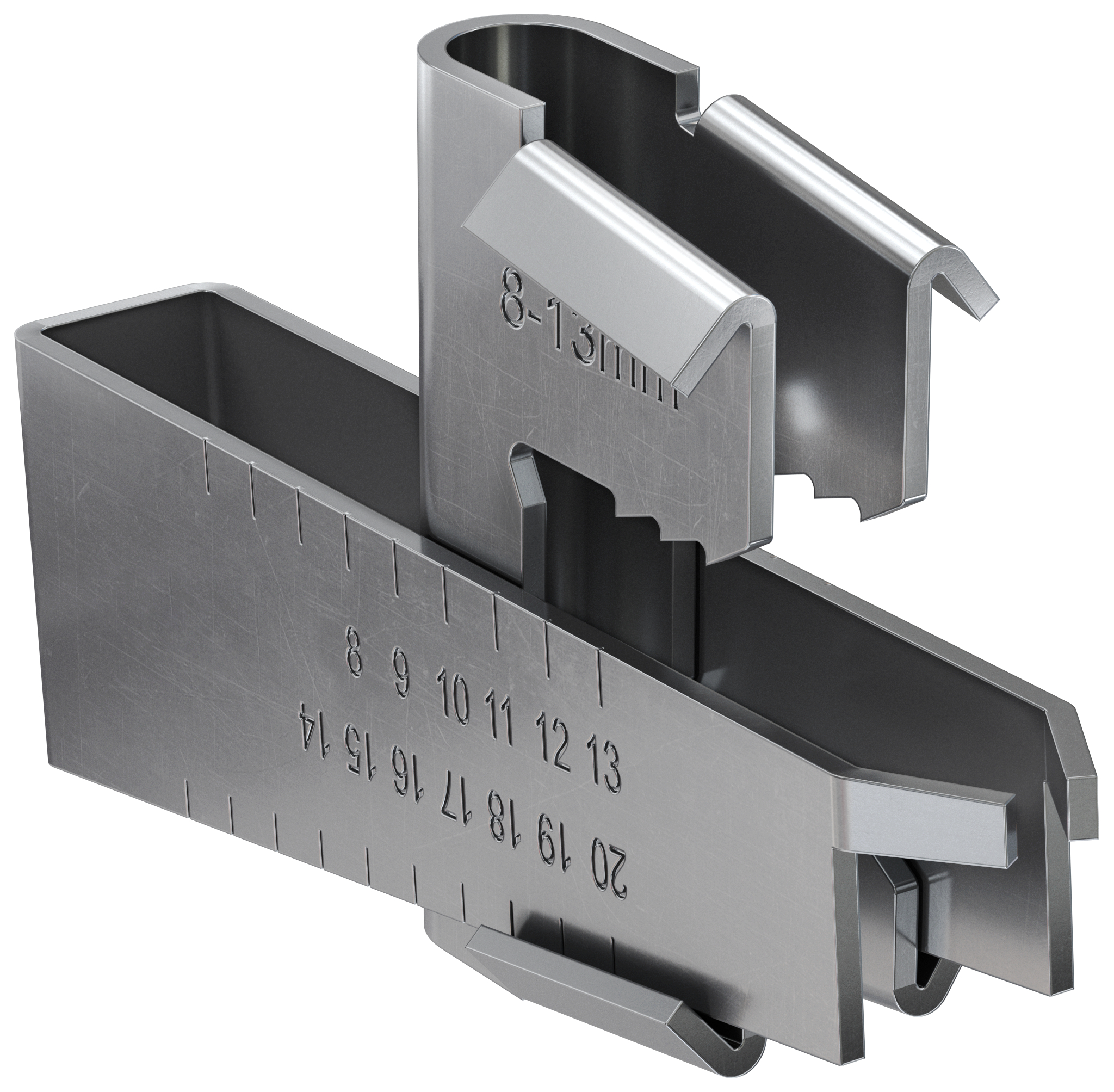

Die fischer Trägerklammer TKLS ist die effiziente Befestigungslösung an Stahlträgern ohne Schweißen und Bohren. Die TKLS eignet sich für jede Art von Rohrleitungsbefestigung, insbesondere auch für Sprinklerrohrleitungen. Sie wird mit dem Einschlagkeil fixiert. Durch die Verzahnung kann die Trägerklammer am Stahlträger nicht verrutschen. Die Prüfzeichen VdS und FM garantieren Sicherheit bei der Montage. Die Ausführungaus nicht rostendem Stahl istfür die Installation im Freien und in hochkorrosiver Umgebung.Prüfzeichen von VdS, FM und UL.Einfache Befestigung ohne Schweißen und Schrauben. Das spart Zeit und Kosten.Hohe Tragkraft durch massive Ausführung.Nachträgliche Höhenjustierung der Gewindestange dank Durchgangsbohrung.Edelstahl A4.G9Die Bauform der TKLS mit Einschlagkeil erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Die Zähne der TKLS verhindern wirksam das Abrutschen vom Stahlträger.VdS- und FM-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Die TKLS lässt eine Vormontage der Gewindestange zu und ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungAlle Arten von Befestigungen mittels Gewindestange an Stahlbauträgern mit geneigten Flanschinnenseiten bis zu 14%.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.
