TECWERK Wendeschneidplatte DCGT070202-AL UNI10 Bearb.Alu.

Doppelseitige negative barpeeling Wendeschneidplatte · 80° Trigon mit Innenkreisdurchmesser von 31.75mm · 13mm Dick für 8mm Schnitttiefe, · Spanbrecher PR mit S01 Schneidkantenpreparation · im Substrat 6630 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P15 -P35 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 8mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 170,467g · Dicke Wendeschneidplatte - Metrisch: 13mm · Formcode Wendeschneidplatte: W - trigon · Fräserdesign: WNXJ · Hauptschneidenwinkel: 25Grad · Innenkreisdurchmesser - Metrisch: 31,75mm · Minimale Einstechtiefe - Metrisch: 1mm · Nettogewicht: 160,222g · Planschneidenbreite - Metrisch: 15mm · Schneidkantenlänge - Metrisch: 20mm · Spanbrecher Herstellerbezeichnung: PR-S01 · Spannbohrungsdurchmesser - Metrisch: 9mm

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 2,8mm · s: 3,18mm · l: 11,1mm · d: 6,35mm · r: 0,2mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 2,8 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,3 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,06 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 140 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 505 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 38.25mm · 12mm Dick für 4mm Schnitttiefe, · Spanbrecher PM · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 18mm · Bruttogewicht: 99,927g · Dicke Wendeschneidplatte - Metrisch: 12mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNXR · Hauptschneidenwinkel: 20Grad · Nettogewicht: 99,927g · Planschneidenbreite - Metrisch: 21mm · Schneidkantenlänge - Metrisch: 38,25mm · Spanbrecher Herstellerbezeichnung: PM

zur Schlichtbearbeitung = F Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Schlicht · Schnitttiefe max.: 3 mm in Stahl / - mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / - mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,15 mm/U in Stahl / - mm/U in Rostfrei / 0,15 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,26 mm/U in Stahl / - mm/U in Rostfrei / 0,26 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 255 m/min in Stahl / - m/min in Rostfrei / 240 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 355 m/min in Stahl / - m/min in Rostfrei / 335 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

für sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 6,35mm · l: 15,5mm · d: 12,7mm · r: 0,4mm · Schnitttiefe max.: 4,5 mm in Stahl / 3,4 mm in Rostfrei / 4,5 mm in Guss / - mm in NE-Metalle / 2,7 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / 0,2 mm/U in Guss / - mm/U in NE-Metalle / 0,2 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,24 mm/U in Stahl / 0,24 mm/U in Rostfrei / 0,24 mm/U in Guss / - mm/U in NE-Metalle / 0,24 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 200 m/min in Stahl / 120 m/min in Rostfrei / 190 m/min in Guss / - m/min in NE-Metalle / 40 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 250 m/min in Stahl / 150 m/min in Rostfrei / 235 m/min in Guss / - m/min in NE-Metalle / 75 m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher FF mit verrundeter Schneidkante · im Substrat T8430 · PVD beschichtet WC-Co Feinkornsubstrat in den ISO-Bereichen P20 -P40 und M20 -M35 · zum schlichten bearbeiten von Stählen und nichtrostenden Stählen Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 10,148g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 10,148g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: FF · Spannbohrungsdurchmesser - Metrisch: 3,81mm

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 16,5mm · d: 9,525mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,08 mm/U in Rostfrei / 0,08 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,24 mm/U in Stahl / 0,18 mm/U in Rostfrei / 0,24 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 85 m/min in Stahl / 50 m/min in Rostfrei / 80 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 145 m/min in Stahl / 85 m/min in Rostfrei / 135 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.8mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher NF mit verrundeter Schneidkante · im Substrat T8430 · PVD beschichtet WC-Co Feinkornsubstrat in den ISO-Bereichen P20 -P40 und M20 -M35 · zum schlichten bis medium bearbeiten von Stählen und nichtrostenden Stählen Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 9,209g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,209g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: NF · Spannbohrungsdurchmesser - Metrisch: 3,81mm

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher SF mit verrundeter Schneidkante · im Substrat T8430 · PVD beschichtet WC-Co Feinkornsubstrat in den ISO-Bereichen P20 -P40 und M20 -M35 · zum schlichten bis medium bearbeiten von Stählen und nichtrostenden Stählen Weitere technische Eigenschaften: · Art der Beschichtung: PVD · Bruttogewicht: 11,41g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 8,871g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: SF · Spannbohrungsdurchmesser - Metrisch: 3,81mm

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 30.12mm · 7.94mm Dick für 1.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher MM mit S01 Schneidkantenpreparation · im Substrat T6310 · PVD beschichtet WC-Co Feinstkornsubstrat im ISO-Bereich M01 -M15 · zum hohe Festigkeit nichtrostenden Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 1,5mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: PVD · Breite Wendeschneidplatte - Metrisch: 12mm · Bruttogewicht: 36,734g · Dicke Wendeschneidplatte - Metrisch: 7,54mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 30 · Hauptschneidenwinkel: 20Grad · Minimale Einstechtiefe - Metrisch: 0,5mm · Nettogewicht: 36,734g · Planschneidenbreite - Metrisch: 13mm · Schneidkantenlänge - Metrisch: 30,12mm · Spanbrecher Herstellerbezeichnung: MM-S01

für einen sehr leichten und weichen Schnitt für dünne lange Wellen und dünnwandiges Material Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 8,7mm · d: 12,7mm · r: 0,8mm · Schnitttiefe max.: 5 mm in Stahl / 5 mm in Rostfrei / - mm in Guss / 5 mm in NE-Metalle / 4 mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / - mm in Guss / 0,8 mm in NE-Metalle / 0,8 mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,17 mm/U in Stahl / 0,18 mm/U in Rostfrei / - mm/U in Guss / 0,17 mm/U in NE-Metalle / 0,18 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,26 mm/U in Stahl / 0,23 mm/U in Rostfrei / - mm/U in Guss / 0,31 mm/U in NE-Metalle / 0,23 mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 180 m/min in Stahl / 95 m/min in Rostfrei / - m/min in Guss / 245 m/min in NE-Metalle / 30 m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 240 m/min in Stahl / 130 m/min in Rostfrei / - m/min in Guss / 770 m/min in NE-Metalle / 60 m/min in Superlegierungen / - m/min in gehärtete Stähle

Einseitige positive Drehwendeschneidplatte · 75° Rhombisch mit 11° Freiwinkel · Innenkreisdurchmesser von 5.56mm · 2.38mm Dick · 0.2mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher NF2 mit verrundeter Schneidkante · im Substrat H07 · unbeschichtet WC-Co Substrat im ISO-Bereich S01 -S20 · zum schlichten bis medium bearbeiten von Superlegierungen Weitere technische Eigenschaften: · Schnitttiefe max.: 2,5mm · Schnitttiefe min.: 0,2mm · Bruttogewicht: 0,702g · Dicke Wendeschneidplatte - Metrisch: 2,38mm · Eckenradius - Metrisch: 0,2mm · Formcode Wendeschneidplatte: E - rhombischer 75° eingeschlossener Winkel · Fräserdesign: EPMT · Innenkreisdurchmesser - Metrisch: 5,56mm · Nettogewicht: 0,702g · Schneidkantenlänge - Metrisch: 5,7mm · Spanbrecher Herstellerbezeichnung: NF2 · Spannbohrungsdurchmesser - Metrisch: 2,5mm

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.8mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher M mit verrundeter Schneidkante · im Substrat T5315 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich K10 -K25 · zum schlichten bis schruppen bearbeiten von Gusseisen Weitere technische Eigenschaften: · Schnitttiefe max.: 3mm · Schnitttiefe min.: 0,8mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 10,005g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,8mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 10,005g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: M · Spannbohrungsdurchmesser - Metrisch: 3,81mm

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 5,5mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 7 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,3 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 120 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 610 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Einseitige positive Drehwendeschneidplatte · 75° Rhombisch mit 11° Freiwinkel · Innenkreisdurchmesser von 5.56mm · 2.38mm Dick · 0.2mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher NF2 mit verrundeter Schneidkante · im Substrat TT010 · unbeschichtet Cermet · zum schlichten bis medium bearbeiten Weitere technische Eigenschaften: · Schnitttiefe max.: 2,5mm · Schnitttiefe min.: 0,2mm · Bruttogewicht: 0,327g · Dicke Wendeschneidplatte - Metrisch: 2,38mm · Eckenradius - Metrisch: 0,2mm · Formcode Wendeschneidplatte: E - rhombischer 75° eingeschlossener Winkel · Fräserdesign: EPMT · Innenkreisdurchmesser - Metrisch: 5,56mm · Nettogewicht: 0,327g · Schneidkantenlänge - Metrisch: 5,7mm · Spanbrecher Herstellerbezeichnung: NF2 · Spannbohrungsdurchmesser - Metrisch: 2,5mm

zur Schruppbearbeitung = R Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,8mm · Anwendungsbereich: Bearbeitung Schrupp · Schnitttiefe max.: 7 mm in Stahl / 5,3 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 1 mm in Stahl / 1 mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,2 mm/U in Stahl / 0,2 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,5 mm/U in Stahl / 0,38 mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 185 m/min in Stahl / 110 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 280 m/min in Stahl / 165 m/min in Rostfrei / - m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

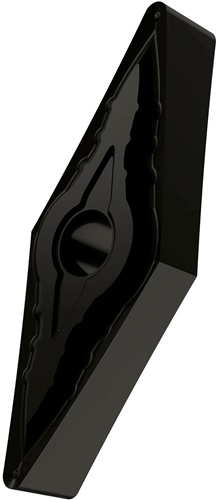

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher SF mit verrundeter Schneidkante · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide in den ISO-Bereichen M10 -M25 und S10 -S25 · zum schlichten bis medium bearbeiten von nichtrostenden Stählen und Superlegierungen Weitere technische Eigenschaften: · Schnitttiefe max.: 2mm · Schnitttiefe min.: 0,4mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 8,62g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 8,62g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: SF · Spannbohrungsdurchmesser - Metrisch: 3,81mm

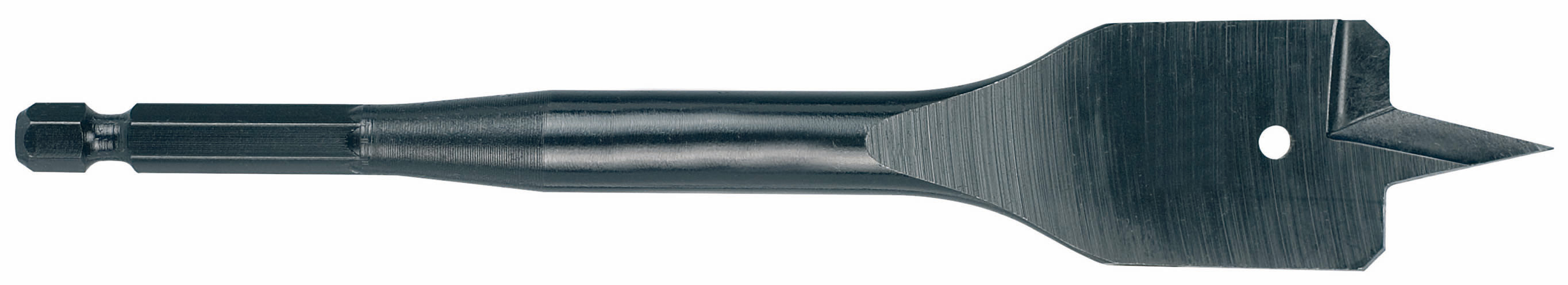

Extra dicker und robuster Stahl-Schaft für überragende Haltbarkeit und Lebensdauer. 1/4 Zoll sorgen für einfaches und durchrutschsicheres Einspannen. Über dies ausgestattet mit einer geschliffenen Zentrierspitze und neuartigen abgeschrägten äußeren Ausschnitt-Schneidkanten, welche eine exakte Positionierung des Bohrers und ein sauberes Lochbild bei maximaler Haltbarkeit (sogar bei Holz mit Nägeln) ermöglichen. Für den Einsatz in Bohrmaschinen (Akku & Kabel) besonders geeignet für schnelle und genaue Bohrlochergebnisse in Hart- und Weichholz, Bauholz, Holz mit Nägeln.

90° · vernickelte Ausführung · mit Innenkühlung · für die leichte bis mittlere Zerspanung · für Wendeschneidplatte SOMT 09T304... Weitere technische Eigenschaften: · L: 40mm · Kühlung: mit Innenkühlung · d1: 14mm · Ausführung: 40A05R-S90SO09-C · Oberfläche: vernickelt · D: 40mm · Wendeplatte: SOMT 09T304 · Ø d H7: 16mm · b: 8,4mm · t: 5,6mm

12-teiliges HM-Fräser-Set (8 mm Schaft) Weitere technische Eigenschaften: · Abmessung (lxbxh): 223,5 x 133,6 x 48,4mm · Verpackung: Kunststoffdose mit Haftetikett mit Euroloch
