TECWERK Wendeschneidplatte CNMG120408-R PMK35 Bearb.Schrupp

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 2,8mm · s: 2,38mm · l: 11mm · d: 6,35mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 3,6 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,24 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 125 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 525 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 2,8mm · s: 3,18mm · l: 11,1mm · d: 6,35mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 2,8 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,24 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 165 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 575 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 4,4mm · s: 4,76mm · l: 16,6mm · d: 9,525mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,2 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 105 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 420 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 16,5mm · d: 9,525mm · r: 0,8mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,8 mm in Stahl / 0,8 mm in Rostfrei / 0,8 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,08 mm/U in Stahl / 0,08 mm/U in Rostfrei / 0,08 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,3 mm/U in Stahl / 0,23 mm/U in Rostfrei / 0,3 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 95 m/min in Stahl / 55 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 175 m/min in Stahl / 105 m/min in Rostfrei / 165 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher SF mit verrundeter Schneidkante · im Substrat T6310 · PVD beschichtet WC-Co Feinstkornsubstrat in den ISO-Bereichen P01 -P15/M01 -M15/K05 -K20/S01 -S15 und H01 -H15 · zum schlichten bis medium bearbeiten von Stählen · nichtrostenden Stählen · Gusseisen · Superlegierungen und gehärtetem Material Weitere technische Eigenschaften: · Schnitttiefe max.: 2mm · Schnitttiefe min.: 0,4mm · Art der Beschichtung: PVD · Bruttogewicht: 9,006g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 6,502g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: SF · Spannbohrungsdurchmesser - Metrisch: 3,81mm

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 4,4mm · s: 3,97mm · l: 9,7mm · d: 9,53mm · r: 0,2mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,3 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,15 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 165 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 595 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher SM mit verrundeter Schneidkante · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum schlichten bis schruppen bearbeiten von Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 9,354g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,354g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: SM · Spannbohrungsdurchmesser - Metrisch: 3,81mm

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher FM mit verrundeter Schneidkante · im Substrat T9325 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P15 -P35 · zum schlichten bis medium bearbeiten von Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 3mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 9,139g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,139g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: FM · Spannbohrungsdurchmesser - Metrisch: 3,81mm

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 30.12mm · 7.94mm Dick für 1.5mm Schnitttiefe · Indexgenauigkeit nach ISO-Toleranzklasse-G · Spanbrecher MM mit S01 Schneidkantenpreparation · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich P05 -P30 · zum hohe Festigkeit Stählen Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 12mm · Bruttogewicht: 34,91g · Dicke Wendeschneidplatte - Metrisch: 7,54mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNGF 30 · Hauptschneidenwinkel: 20Grad · Nettogewicht: 34,91g · Planschneidenbreite - Metrisch: 13mm · Schneidkantenlänge - Metrisch: 30,12mm · Spanbrecher Herstellerbezeichnung: MM

zum Innengewindedrehen · TiAlN-beschichtet Weitere technische Eigenschaften: · x: 0,5mm · s: 3,47mm · l: 16,5mm · d: 9,525mm · Anwendungsbereich: Innendrehen · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 105 m/min in Stahl / 60 m/min in Rostfrei / 90 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 150 m/min in Stahl / 90 m/min in Rostfrei / 125 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 5,5mm · s: 4,76mm · l: 12,9mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 7 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,3 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 120 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 610 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

für die Bearbeitung von Aluminium Weitere technische Eigenschaften: · d1: 4,4mm · s: 4,76mm · l: 16,6mm · d: 9,525mm · r: 0,2mm · Anwendungsbereich: Bearbeitung Aluminium · Schnitttiefe max.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: - mm in Stahl / - mm in Rostfrei / - mm in Guss / 0,4 mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,1 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: - mm/U in Stahl / - mm/U in Rostfrei / - mm/U in Guss / 0,2 mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 105 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: - m/min in Stahl / - m/min in Rostfrei / - m/min in Guss / 420 m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

Doppelseitige negative Drehwendeschneidplatte · 35° Rhombisch mit Innenkreisdurchmesser von 9.525mm · 4.76mm Dick · 0.4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher NF mit verrundeter Schneidkante · im Substrat T7325 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich M10 -M25 · zum schlichten bis medium bearbeiten von nichtrostenden Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 2,5mm · Schnitttiefe min.: 0,4mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 9,04g · Dicke Wendeschneidplatte - Metrisch: 4,76mm · Eckenradius - Metrisch: 0,4mm · Formcode Wendeschneidplatte: V - rhombischer 35° eingeschlossener Winkel · Fräserdesign: VNMG · Innenkreisdurchmesser - Metrisch: 9,525mm · Nettogewicht: 9,04g · Schneidkantenlänge - Metrisch: 16,6mm · Spanbrecher Herstellerbezeichnung: NF · Spannbohrungsdurchmesser - Metrisch: 3,81mm

Doppelseitige negative barpeeling Wendeschneidplatte · Rechteckig mit einer Länge von 38.25mm · 12mm Dick für 4mm Schnitttiefe, · Spanbrecher PR · im Substrat 6630 · MT-CVD beschichtet functionally graded WC-Co carbide im ISO-Bereich P15 -P35 · zum Stählen Weitere technische Eigenschaften: · Schnitttiefe max.: 4mm · Schnitttiefe min.: 0,5mm · Art der Beschichtung: MT-CVD · Breite Wendeschneidplatte - Metrisch: 17,5mm · Bruttogewicht: 108,28g · Dicke Wendeschneidplatte - Metrisch: 12mm · Formcode Wendeschneidplatte: L - rechteckig · Fräserdesign: LNXR · Hauptschneidenwinkel: 20Grad · Minimale Einstechtiefe - Metrisch: 0,7mm · Nettogewicht: 102,565g · Planschneidenbreite - Metrisch: 21mm · Schneidkantenlänge - Metrisch: 38,25mm · Spanbrecher Herstellerbezeichnung: PR

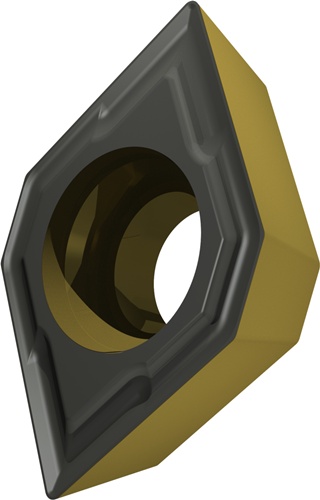

Einseitige positive Drehwendeschneidplatte · 75° Rhombisch mit 11° Freiwinkel · Innenkreisdurchmesser von 5.56mm · 2.38mm Dick · 0.2mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher NF2 mit verrundeter Schneidkante · im Substrat T9415 · MT-CVD beschichtet WC-Co Substrat · zum schlichten bis medium bearbeiten Weitere technische Eigenschaften: · Art der Beschichtung: MT-CVD · Bruttogewicht: 0,657g · Dicke Wendeschneidplatte - Metrisch: 2,38mm · Eckenradius - Metrisch: 0,2mm · Formcode Wendeschneidplatte: E - rhombischer 75° eingeschlossener Winkel · Fräserdesign: EPMT · Innenkreisdurchmesser - Metrisch: 5,56mm · Nettogewicht: 0,657g · Schneidkantenlänge - Metrisch: 5,7mm · Spanbrecher Herstellerbezeichnung: NF2 · Spannbohrungsdurchmesser - Metrisch: 2,5mm

zur mittleren Bearbeitung = M Weitere technische Eigenschaften: · d1: 5,16mm · s: 4,76mm · l: 12,7mm · d: 12,7mm · r: 0,4mm · Anwendungsbereich: Bearbeitung mittel · Schnitttiefe max.: 3 mm in Stahl / 2,3 mm in Rostfrei / 3 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Schnitttiefe min.: 0,5 mm in Stahl / 0,5 mm in Rostfrei / 0,5 mm in Guss / - mm in NE-Metalle / - mm in Superlegierungen / - mm in gehärtete Stähle · Vorschub min.: 0,1 mm/U in Stahl / 0,1 mm/U in Rostfrei / 0,1 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vorschub max.: 0,3 mm/U in Stahl / 0,23 mm/U in Rostfrei / 0,3 mm/U in Guss / - mm/U in NE-Metalle / - mm/U in Superlegierungen / - mm/U in gehärtete Stähle · Vc min.: 125 m/min in Stahl / 75 m/min in Rostfrei / 115 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle · Vc max.: 230 m/min in Stahl / 135 m/min in Rostfrei / 215 m/min in Guss / - m/min in NE-Metalle / - m/min in Superlegierungen / - m/min in gehärtete Stähle

12,7 mm (1/2) Spannzange

Spezialausführung negative Drehwendeschneidplatte · 80° Rhombisch mit Innenkreisdurchmesser von 19.05mm · 7.94mm Dick · 4mm Radius · Indexgenauigkeit nach ISO-Toleranzklasse-M · Spanbrecher RF mit verrundeter und facettierter Schneidkante · im Substrat T5315 · MT-CVD beschichtet WC-Co Substrat im ISO-Bereich K10 -K25 · zum schruppen bis medium bearbeiten von Gusseisen Weitere technische Eigenschaften: · Schnitttiefe max.: 6mm · Schnitttiefe min.: 4mm · Art der Beschichtung: MT-CVD · Bruttogewicht: 38,35g · Dicke Wendeschneidplatte - Metrisch: 7,94mm · Eckenradius - Metrisch: 4mm · Formcode Wendeschneidplatte: C - rhombischer 80° eingeschlossener Winkel · Fräserdesign: CNMX 19 · Innenkreisdurchmesser - Metrisch: 19,05mm · Nettogewicht: 35,775g · Schneidkantenlänge - Metrisch: 19,3mm · Spanbrecher Herstellerbezeichnung: RF · Spannbohrungsdurchmesser - Metrisch: 7,75mm

Was kannst du damit tun? Graviermesser · speziell entwickelt für detailliertes Schnitzen · Fräsen und Gravieren mit einem Dremel Multifunktionswerkzeug. Wie funktioniert die Anwendung? Geeignet für alle Dremel Multifunktionswerkzeuge oder sonstige Multifunktionswerkzeuge mit einer Schaftgröße von 3,2 mm. Für bessere Kontrolle und mehr Präzision verwende den Dremel Präzisionshandgriff (577). Für folgende Materialien geeignet. Geeignet für die Verwendung in Holz und Holzwerkstoffen · Metall · Kunststoff · Leder · Plexiglas · Faserplatte · Gummi · Kohlefaserwerkstoffe · Spanplatte · Laminat · Schaumstoffplatten. Empfohlene Drehzahl. Holz 20.000 - 30.000 1/min Metall 15.000 - 20.000 1/min Kunststoff 15.000 - 20.000 1/min. Weitere technische Eigenschaften: · Dornverwendung: Kein Aufspanndorn erforderlich · Form: Kugel · Höchstdrehzahl: 35000min-1 · Material: Hochgeschwindigkeitsstahl · Schaftdurchmesser: 3,2mm

Feinjustierbarer Parallelanschlag mit Absaugadapter
