TECWERK Rosettengrt.NW-401-4 VA 60 U-Form PZ DIN re.ger.Wg

für Innentüren · Verbindung: für HOPPE-Schnellstift mit HOPPE-Vollstift · Bund: für Lagerung lose

selbstklebend · für Rahmentüren jeder Stärke · Rosetten-Ø33 x 74 mm · Höhe 3 mm · Breite 33 mm · in Edelstahl Weitere technische Eigenschaften: · Farb-Nr.: 60 · Zylinderabdeckung: ohne

Edelstahl matt · 8 mm Vierkantstift · geprüft nach EN 1906 Klasse 3 · geeignet für DIN links / rechts · Türdrücker lose gelagert in Kunststoff-Unterkonstruktion · montagefreundliches Rosettensystem durch intelligente Vormontage von Cliprosetten und Drückerstiften · beidseitig wirkende Hochhaltefeder, rechts und links verwendbar · getrennte Montage von Rosetten und Drückerpaaren Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: lose gelagert in Kunststoff-Unterkonstruktion.

5 Stiftzuhaltungen Zylinder aus Messing Standard Knauffärbung KNF=2MV Standard Oberfläche matt vernickelt (OF=MV) Zylindergrundlänge 61 mm (C) - A/B (L=30/30) Standard Schließbartstellung (SST=30°) Kegeliger Zylinderkernkopf mit verstärkter Schlüsselführung Schließbart aus bruchfestem, korrosionsbeständigem Sintermetall Kernstifte aus verschleißfester Sonderbronze Schlüssel mit eckiger Metallreide Lieferbar für Serienschließungen und Schließanlagen · der Knauf befindet sich stets auf der Zylinderinnenseite (B) Weitere technische Eigenschaften: · Material: Messing · Modell: DP06 · Norm: DIN EN 1303/ DIN 18252 · Schließnase: Standard Schließbartstellung (SST=30°)

mit Springgriff und Auslöseknopf · allseitig geschlossener Schlosskasten · Stulp silber · Stulplänge 216 mm · DIN links / rechts verwendbar · Springgriff Stahl verchromt · ohne Schließblech · durch Auslöseknopf am Stulp kann der Springgriff rausgefahren werden Weitere technische Eigenschaften: · Ausführung: mit Springgriff und Auslöseknopf · Stulp: silber

DIN links / rechts · Vierkant 8 mm · Entfernung 72 mm, Entfernung WC 78 mm · Drückergarnitur = beidseitig Drücker 8906 / Wechselgarnitur = außen Knopf 3020 / innen Drücker 8906 · für Türstärke 38-63 mm / WC = 37-42mm · geprüft nach DIN 1906 (Gebrauchs-Kategorie Klasse 4) · Hochhaltefedern einseitig (Durchgangsseite) Lieferung als Komplettgarnitur Weitere technische Eigenschaften: · Befestigungsart: Standard · Vierkant: 8mm · Entfernung: 72mm

für Innentüren · geprüft nach DIN EN 1906: 37-0140U (Gebrauchs-Kategorie Klasse 3) · Lagerung: Türgriffe lose, wartungsfreie Gleitlager · Verbindung: Schnellstift-Verbindung mit 8 mm Vollstift (Stift-/Lochteil) · Befestigung: sichtbar, Mehrzweckschrauben · DIN links / rechts Entfernung 72 mm Weitere technische Eigenschaften: · Befestigungsart: Schnellstift · Vierkant: 8mm · Entfernung: 72mm

Funktion P · automatische Verriegelung des Standflügels an zweiflügeligen Türen · zugelassen nach EN 179 (Notausgänge), EN 1125 (Paniktüren) · Stulp Edelstahl matt · 9 mm Vierkant · DIN links und DIN rechts verwendbar Weitere technische Eigenschaften: · Norm: DIN 18250 · Hinterdornmaß: 15mm

mini in Edition matt · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt Oberfläche matt Durchmesser 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

Wechselgarnitur in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Edelstahl, bestehend aus: Knopf Modell 109X aus Edelstahl und Türdrücker Modell 111X aus Edelstahlrundrohr (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung und Rastnut, mit Madenschraube M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt. Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Oberfläche matt geschliffen Rosettenunterkonstruktion in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel Oberfläche für optimalen Korrosionsschutz, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar, zur Unterstützung des Schlosses für eine längere Lebensdauer. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten. Verdeckte, lockerungssichere Verschraubung mit M5 Edelstahlschrauben- und Hülsenschraubenkombination sowie in das Türblatt eintauchenden Stützzapfen. Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm Benutzerkategorie: Klasse 4 Dauerhaftigkeit: Klasse 7 Türmasse: keine Klassifizierung festgelegt Feuerbeständigkeit: Klasse 0 Sicherheit: Klasse 1 Korrosionsbeständigkeit: Klasse 4 Einbruchssicherheit: Klasse 0 Ausführungsart: A Artikel: HEWI 111XAH03.139

für Rosetten und Schilder geeignet · DIN rechts / links

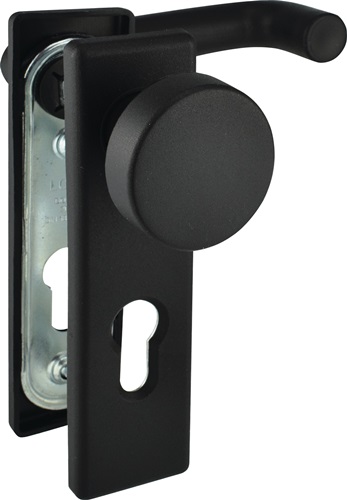

geprüft nach DIN 18273 · mit 2 Befestigungsschrauben · Lochung PZ · Entfernung 72 mm · Vierkant 9 mm · Drücker fest/drehbar gelagert · Schilder mit Stahl-Unterplatten und Kunststoffblenden · käntig· für Türstärke 40-66 mm · DIN links / rechts verwendbar · Farbe schwarz Weitere technische Eigenschaften: · Lagerung: fest-drehbar · Ergänzung: K/D · Vierkant: 9mm

inkl. Befestigungsmaterial, passend für Türstärke: PZ / PZW = 40−58 mm · 9 mm Vierkantstift Nicht geeignet für Notausgangstüren! Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Ergänzung: D/D · Vierkant: 9mm

Schilder sichtbar verschraubt · Länge 215 mm, Breite 40 mm Weitere technische Eigenschaften: · Befestigungsart: sichtbare Verschraubung

Türgriff auf rechteckigem Schild · aus einer Zinklegierung und Aluminium gefertigt · mit PVD-Beschichtung aus Messing, die dem Türgriff ein glänzendes Aussehen verleiht, dadurch weniger anfällig für Korrosion · entstammt der Bewegung der 1930er Jahre, die von Bauhaus und Jugendstil geprägt war · verfügt über Schraublöcher · Schild ist federbelastet, so dass der Türgriff nach Gebrauch wieder in seine waagerechte Position zurückspringt · für Türstärke 38-42 mm · Lieferung paarweise inklusive Befestigungsmaterial Weitere technische Eigenschaften: · Gebrauchskategorie: 3 · Ergänzung: D/D · Drückertiefe: 72mm

geprüft nach DIN 18273 · mit 2 Befestigungsschrauben · Lochung PZ · Entfernung 72 mm · Vierkant 9 mm · Drücker fest/drehbar gelagert · Schilder mit Stahl-Unterplatten und Kunststoffblenden · käntig· für Türstärke 40-66 mm · DIN links / rechts verwendbar · Farbe schwarz Weitere technische Eigenschaften: · Lagerung: fest-drehbar · Ergänzung: D/D · Vierkant: 9mm

Innentür-Langschild-Garnitur: geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Verbindung: HOPPE-Schnellstift mit HOPPE-Vollstift (Stift-/Lochteil) · für Türstärke 37-42 mm · Anschlagrichtung DIN links / rechts · Vierkant 8 mm · Entfernung 78 mm · Lagerung: Türgriffe lose, Rückholfedern rechts/links verwendbar, wartungsfreie Gleitlager · Befestigung: sichtbar, Mehrzweckschrauben Weitere technische Eigenschaften: · Gebrauchskategorie: 3 · Ergänzung: D/D · Drückertiefe: 56mm

ohne Schließblech · Türöffner ohne elektrische Funktion · mit FaFix®-Verstellmöglichkeit und mechanischer Entriegelung Weitere technische Eigenschaften: · Bauform: symmetrisch

L-Form · gerade · mit Drückerstift · Leichtmetall F1/silberfarbig · kantige Form · Führung 18 mm · Vierkant 8 mm · für Kastenbreite 30-50 mm

inkl. Befestigungsscheiben · für Türstärke 37 - 42 mm · mit Rückholfederpaket · Lochung rund Weitere technische Eigenschaften: · Farb-Nr.: F1 · Detail: mit Rückholfederpaket
