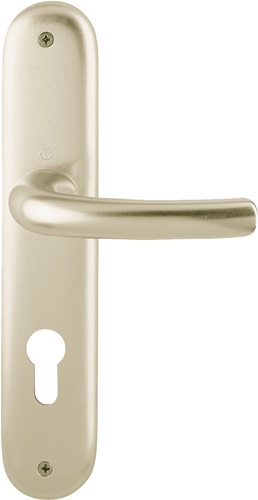

Langschildgarnitur Tôkyô 1710/273P Alu.F2 PZ 72mm DIN L/R HOPPE

5 Stiftzuhaltungen Zylinder aus Messing Standard Knauffärbung KNF=2MV Standard Oberfläche matt vernickelt (OF=MV) Zylindergrundlänge 61 mm (C) - A/B (L=30/30) Standard Schließbartstellung (SST=30°) Kegeliger Zylinderkernkopf mit verstärkter Schlüsselführung Schließbart aus bruchfestem, korrosionsbeständigem Sintermetall Kernstifte aus verschleißfester Sonderbronze Schlüssel mit eckiger Metallreide Lieferbar für Serienschließungen und Schließanlagen · der Knauf befindet sich stets auf der Zylinderinnenseite (B) Weitere technische Eigenschaften: · Material: Messing · Modell: DP06 · Norm: DIN EN 1303/ DIN 18252 · Schließnase: Standard Schließbartstellung (SST=30°)

Wechselgarnitur für Profiltüren · mit Knopf 76G · Türgriff fest/drehbar gelagert · Vollstift-Verbindung · Schilder mit Edelstahl-Unterkonstruktion und Stütznocken · innen: sichtbare Verschraubung M6 · Entfernung 92 mm · Vierkant 8 mm · DIN links / rechts Weitere technische Eigenschaften: · Norm: DIN 1906 · Lagerung: fest/drehbar · Drückertiefe: 55mm

Innentür-Kurzschild-Garnitur · Profilstift-Verbindung (Stift-Lochteil) · Lagerung: Türgriffe lose, wartungsfreie Gleitlager · Drückergarnitur · Entfernung 72 mm Weitere technische Eigenschaften: · Befestigungsart: Profilstift · Vierkant: 8mm · Entfernung: 72mm

Schlüsselrosette zum Aufclipsen für Feuerschutz-Rahmentüren · Lochung PZ · unsichtbare Verschraubung · Lieferung ohne Schrauben · Höhe 75 mm · Breite 34 mm Weitere technische Eigenschaften: · Ausführung: Ovalrosette · Typ: Profiltür

mit Fallenausschnitt · verwendbar für alle BKS Schlösser · für normale Beanspruchung · Maß a = 36 mm Weitere technische Eigenschaften: · Ausführung: Lappen mit FA

in R-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 23 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Rosetten-Abdeck-Kappe, rund, aus Polyamid durchgängig eingefärbt, Durchmesser 55 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 mm · Drückerlänge 150 mm · Drückergarnitur Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: R-Technik

Feuerschutz Rosettengarnitur nach DIN 18253 · Metall-Kunststoff-Unterkonstruktion mit Kunststoffclip für sicheren Halt der Deckrosetten · verdeckte Schraubbefestigung mit Gewindeschrauben · alle Schrauben mit Gewindestopp · einfache und schnelle Montage · inkl. Befestigungsmaterial, passend für Türstärke: 40-58 mm · 9 mm Vierkantstift nicht geeignet für Notausgangstüren! Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Ergänzung: D/K · Vierkant: 9mm

Frei-Besetzt-Garnitur in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Edelstahl, bestehend aus: Türdrücker Modell 162X aus Edelstahlrundrohr im Gehrungsschnitt (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung und Rastnut, mit Madenschraube M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt. Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Oberfläche matt geschliffen Rosettenunterkonstruktion in Kunststoff-Stahlverbundbau mit schwarzer Zink/Nickel Oberfläche für optimalen Korrosionsschutz, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar, zur Unterstützung des Schlosses für eine längere Lebensdauer. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten. Verdeckte, lockerungssichere Verschraubung mit M5 Edelstahlschrauben- und Hülsenschraubenkombination sowie in das Türblatt eintauchenden Stützzapfen. WC-Ausführung mit Notöffnung mittels Vierkantdorn oder Münze und Schauscheibe (Anzeige rot/weiß) auf der Außenseite. Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke. Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 mm Benutzerkategorie: Klasse 4 Dauerhaftigkeit: Klasse 7 Türmasse: keine Klassifizierung festgelegt Feuerbeständigkeit: Klasse 0 Sicherheit: Klasse 1 Korrosionsbeständigkeit: Klasse 4 Einbruchssicherheit: Klasse 0 Ausführungsart: A Artikel: HEWI 162XAH02.230

ASL® –Standardlagerung EN 1906 Klasse 4 zertifiziert · das Drücker-Modell 1076, ist auch als Frankfurter Modell bekannt · vorgerichtet · Vierkant 8mm · Rundrosette mit Stütznocken und Hochhaltefeder · DIN links/rechts verwendbar · inkl. Befestigungsmaterial für durchgehende Verschraubung · Wechselgarnitur mit Knopf 23 0829 Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: ASL®-Technik

mit Zylinder-Abdeckung für Außen-/Wohnungsabschluss-Türen · zertifiziert nach DIN 18257 ES1, erfüllt die Anforderungen nach DIN EN 1906: 37-0142A (SK2) in Verbindung mit den passenden Türgriffen, Objekt-Garnitur · Gebrauchskategorie Klasse 3 Lagerung: für Türgriffe lose, Rückholfeder rechts/links verwendbar, wartungsfreie Gleitlager Verbindung: HOPPE-Vollstift für HOPPE-Schnellstift (Lochteile) Zylinder-Abdeckung: gehärteter Stahl, für vorstehende Zylinderlänge 10-18 mm Unterkonstruktion: außen Stahl, innen Aluminium, Stütznocken Befestigung: verdeckt, durchgehend, Gewindeschrauben M6 Das Schutz-Langschild-Paar ist ausschließlich mit HOPPESchnellstift-Türgriff-Lochteilen kombinierbar und entspricht nur so den Anforderungen der Schutzklasse ES1 (SK2). Weitere technische Eigenschaften: · Befestigungsart: unsichtbare Verschraubung

für Rahmentüren/Zäune/Tore · fest-drehbar auf ovaler Massivrosette · 8 mm Vierkant · Rosette Stärke 10 mm · Höhe 86 mm · Breite 30 mm · Schraublochabstand 67,5 mm · sichtbare Verschraubung · Lieferung ohne Stift und Schrauben · fest / drehbar · DIN links / rechts Weitere technische Eigenschaften: · Anschlagrichtung: DIN links / rechts · Stärke: 10mm · Rosetten-Höhe: 86mm · Lagerung: fest-drehbar · Breite: 30mm · Drückertiefe: 58mm · Drückerlänge: 150mm

in R-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 23 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Rosettenunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Rosetten-Abdeck-Kappe, rund, aus Polyamid durchgängig eingefärbt, Durchmesser 55 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Lochung PZ Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Feuerschutzgarnitur mit Vierkantstift 9 mm, nach DIN 18273 · Drückergarnitur · Drückerlänge 150 mm Weitere technische Eigenschaften: · Lagerung: fest-drehbar-gelagert · Ergänzung: D/D · Vierkant: 9mm

Innentür-Kurzschild-Garnitur · Profilstift-Verbindung (Stift-Lochteil, 8mm Vierkant) · Lagerung: Türgriffe lose, wartungsfreie Gleitlager · sichtbare Verschraubung · Kunststoff-Anschlagplatte und Mehrzweckschrauben · Vierkant 8mm · Anschlagrichtung DIN links / rechts Entfernung 78 mm Weitere technische Eigenschaften: · Befestigungsart: Profilstift · Vierkant: 8mm · Entfernung: 78mm

rund · auf Stahlunterkonstruktion · aus Edelstahl · Rosetten-Ø 55 mm · Rosettenstärke 8 mm · Nockenabstand 38 mm · unsichtbare Verschraubung · 3000261365 = Innenrosette / 3000261366 = Paar Weitere technische Eigenschaften: · Farb-Nr.: EST

Drückergarnitur für Profiltüren · fest/drehbar gelagert · Schilder mit Edelstahl-Unterkonstruktion und Stütznocken · außen: nicht sichtbar verschraubt · innen: sichtbare Verschraubung M6 · Entfernung 92 mm · Vierkant 8 mm · DIN links / rechts Weitere technische Eigenschaften: · Lagerung: fest-drehbar · Drückertiefe: 54mm

mit geteiltem Stift · in H-Technik nach DIN 18255 und DIN EN 1906 aus Edelstahl, Oberfläche matt geschliffen · bestehend aus: Türdrücker 111XAH, Durchmesser 21,3 mm, Rundrosetten 305.21XAH und 306.23XAFS, mit integriertem Hochhaltemodul mit Federunterstützung · Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040 · Gebrauchskategorie: Klasse 4 · Feuerschutzgarnitur mit Vierkantstift 9 mm, nach DIN 18273 · Feuerbeständigkeit: Klasse B1 · Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen! Weitere technische Eigenschaften: · Lagerung: wartungsfreies Gleitlager · Ergänzung: D/D · Vierkant: 9mm

mini · mit flacher Drückerrosette aus Polyamid, Durchmesser 32 mm, bestehend aus: Türdrücker Modell 162.21PCM in Gehrungsform aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, bzw. Modell 162.21XAM aus Edelstahlrundrohr im Gehrungsschnitt (1.4301) mit 1,5mm Wandstärke · Durchmesser jeweils 21,3 mm, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · Das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts Weitere technische Eigenschaften: · Befestigungssystem: Standardstift

Innentür-Rosetten-Garnitur: geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit 8 mm Schnellstift-Verbindung (mit Vollstift) · Griff- und Schlüsselrosetten mit Kunststoff-Unterkonstruktion · Rückholfeder und Stütznocken · verdeckte, durchgehende Verschraubung mit selbstschneidenden Gewindeschrauben · DIN links / rechts Weitere technische Eigenschaften: · Nockenabstand: 38mm · Befestigungssystem: Schnellstift

für Abschlusstüren · Zamak-Unterkonstruktion im Außen- und Innenschild · mit feststehendem Knopf · FDW-Profilstift-Verbindung · sichtbare Verschraubung · PZ · DIN links / rechts · Widerstandsklasse ES 0 Weitere technische Eigenschaften: · Schildstärke: 12 mm · Abdeckung: ohne Zylinderabdeckung · Breite: 54mm · Länge: 250mm

Innentür-Kurzschild-Garnitur geprüft nach DIN EN 1906 (Gebrauchs-Kategorie Klasse 3) · Türgriffe mit Schnellstift-Verbindung (mit 8 mm Vollstift) für Türstärke 35-45 mm · Schilder mit Stahl-Unterkonstruktion und Stütznocken · aufklippbare Abdeckschilder · verdeckte, lockerungssichere Verschraubung mit durchgehenden Gewindeschrauben · Anschlagrichtung DIN links / rechts Entfernung 78 mm Weitere technische Eigenschaften: · Befestigungsart: Schnellstift · Vierkant: 8mm · Entfernung: 78mm
