Probst Freilaufdrossel Freilaufdrossel Trägergerät VM-401/301/203/204

Auf großen Rädern noch einfacher und bequemer Platten verlegen – schnell und effizient. Einfacher Anbau an VPH oder FXAH-120-DUO-Set.

Hydraulik-Schläuche Hd Verbindungsschläuche 1 Satz = 2 Stück inkl. Kupplungslosteile zwischen Stapler und Einstecktaschen bzw. Kranausleger. Länge je Schlauch 1.200 mm. Elektromagnetische Umschaltventile ELMV Montiert auf der Zange, falls für „Klemmen“ und „Drehen“ seitens des Staplers nur ein hydraulischer Steuerkreis zur Verfügung steht, inkl. erforderlichem Schaltrelais, ohne elektrische Verbindungsleitungen zum Stapler. Elektromagnetische Umschaltventile ELMV-DZ Damit kann bei Bedarf mit der Doppelzange nur ein Pflastersteinpaket transportiert werden. Ohne elektrische Verbindungsleitung zum Stapler. Montiert auf der Stapler-Anbaudoppelzange STAZ-DZ-II, zur getrennten Steuerung der beiden Einzelzangen. Elektr. Verbindungssatz zwischen STAZ-DZ-II und Gabelstapler Bestehend aus: - Kompl. Elektroinstallation der Stapler-Anbaudoppelzange, Installation der Komponenten am Stapler bauseits. - Spiralkabel zwischen Stapler und Anbaudoppelzange, Steuerungsbox und Bedienelemente. - Rundumleuchte als Warneinrichtung für die Verschiebeausrüstung VA am Kranausleger KA. Sicherheitsventil Montiert auf Zange, falls zweite Freigabefunktion (unbeabsichtigtes Lösen) am Trägergerät nach DIN EN ISO 3691-1 fehlt.

in geschmiedeter Ausführung · verzinkt · Lieferung erfolgt immer paarweise

Saugplatte im Lieferumfang nicht enthalten. Sollte bereits ein STEINMAGNET SM vorhanden sein, bitte Angebot über Nachrüstteile zum Aufrüsten auf UM-SM anfordern. Für ein Komplettgerät werden folgende Komponenten benötigt: UM-SM + SM-600-POWER oder SM-1200.

Geeignet zum Greifen und Transportieren von einseitigen und doppelseitigen Betonschutzwandelementen des Profiltyps „New Jersey“ in Verbindung mit einem beliebigen Trägergerät wie Bagger oder LKW-Ladekran. Die Verwendung weiterer Schutzwandelemente ist auf Anfrage zu prüfen. Schlanke Bauweise zur Aufnahme von dicht an dicht stehenden Elementen. Mit Hydraulik-Speicher für perfekte Greifsicherheit. Technische Details: Typ: BSZ-H-5.1Best.Nr.: 56400002Beschreibung:DB 80, DB 80 AS, DB 80 AS-ADB 80 AS-E, DB 80 AS-FDB 80 AS-R, DB 80 E, DB 80 FDB 100, DB 100 AS-R, DB 100 SGreifbereich: 200-270 mmHydraulikanschluss Druck: 180-210 barHydraulikanschluss Volumenstrom: 25-40 l/minHydraulikanschluss Rückstaudruck, max: 5 barEigengewicht: 400 kgEintauchtiefe: 300 mmTragfähigkeit/WLL: 5100 kgBackenlänge: 1000 mm

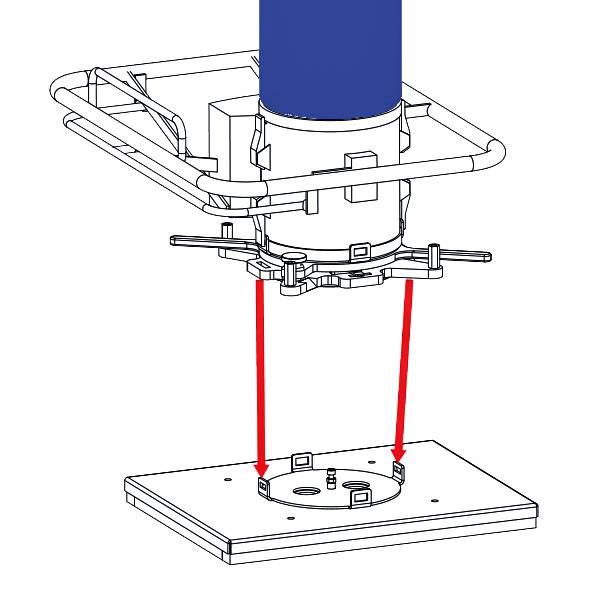

Standardmäßig wird der Anbau unterschiedlicher Saugplatten an die Bedieneinheit BE beziehungsweise die Schlauchzylinderverlängerung SZV über 2 Hakenverschlüsse vorgenommen. In Fällen, wo ein ständiger/häufiger Saugplattenwechsel vorgenommen werden muss, wird der Einsatz der Schnellwechselvorrichtung SWV-HE empfohlen. Bei Verwendung der Hubeinheiten HE-200 und HE-250 wird die Hubeinheit über 4 Zuganker (Gewindestangen) direkt an die Schnellwechselvorrichtung SWV-HE montiert.

Es gibt die Aussortierzange in zwei Ausführungen: 1. ASZ zur rationellen Aussortierung von Trittstufen, Bordsteinen und dergleichen. 2. ASZ-R zum Handling von Ausgleichsringen im Schachtbereich. Die Greifbacken sind prismenförmig an die verschiedenen Außendurchmesser der Ringe angepasst. Achtung: Nur zum Greifen eines einzelnen Steines geeignet, nicht geeignet zum Greifen von ganzen Steinreihen.

Für Verlegearbeiten von saugdichten Steinplatten. Die Vakuum-Haftkraft wird durch einfaches Niederdrücken und anschließendes Anheben von Hand erzeugt. Durch eine leichte Fingerbewegung wird ein Vakuumventil betätigt, um die Steinplatten abzulegen.Achtung: VH darf nur bei saugdichtem (nicht porösem Material) eingesetzt werden. Zugelassen sind nur Arbeiten im bodennahen Bereich. Weitere Detailinformationen Exakte Verlegung dicht an dicht.Ergonomisch günstige Arbeitsposition beim Verlegevorgang.Auch die Aufnahme von bereits verlegten Steinplatten ist möglich.Robuste, ohne Kleben schnell austauschbare Dichtung für die Saugplatte.Durch Kauf eines zusätzlichen Zwei-Mann-Tragegriffes VH-2-HG kann das VH-1/25 auch als Zwei-Mann-Gerät benutzt werden. Die Tragfähigkeit beträgt dann 50 kg.Durch galvanische Verzinkung dauerhafter Oberflächenschutz. Technische Details Typ: VH-1/25Best.Nr.: 52600009Durchmesser (außen): 280 mmEigengewicht: 5 kgTragfähigkeit/WLL: 25/50 kg

Bei unpalettierten Steinpaketen ist auf eine ausreichend stabile Umreifung zu achten.

Geeignet zum Greifen und Transportieren von einseitigen und doppelseitigen Betonschutzwandelementen des Profiltyps „New Jersey“ in Verbindung mit einem beliebigen Trägergerät wie Bagger oder LKW-Ladekran. Die Verwendung weiterer Schutzwandelemente ist auf Anfrage zu prüfen. Schlanke Bauweise zur Aufnahme von dicht an dicht stehenden Elementen. Mit Hydraulik-Speicher für perfekte Greifsicherheit. Technische Details: Typ: BSZ-H-2.0Best.Nr.: 56400003Beschreibung: DB 50 + DB 65 SGreifbereich: 100-160 mmHydraulikanschluss Druck: 180-210 barHydraulikanschluss Volumenstrom: 25-40 l/minHydraulikanschluss Rückstaudruck, max: 5 barEigengewicht: 235 kgEintauchtiefe: 200 mmTragfähigkeit/WLL: 2000 kgBackenlänge: 1000 mm

Spezielle Stahlgreifpratzen erlauben das sichere Versetzen von roh behauenen Steinquadern. Mit wenigen Handgriffen können die Pratzen an die Zange angeschraubt werden (für alle TSZ-UNI ab Baujahr 2009).

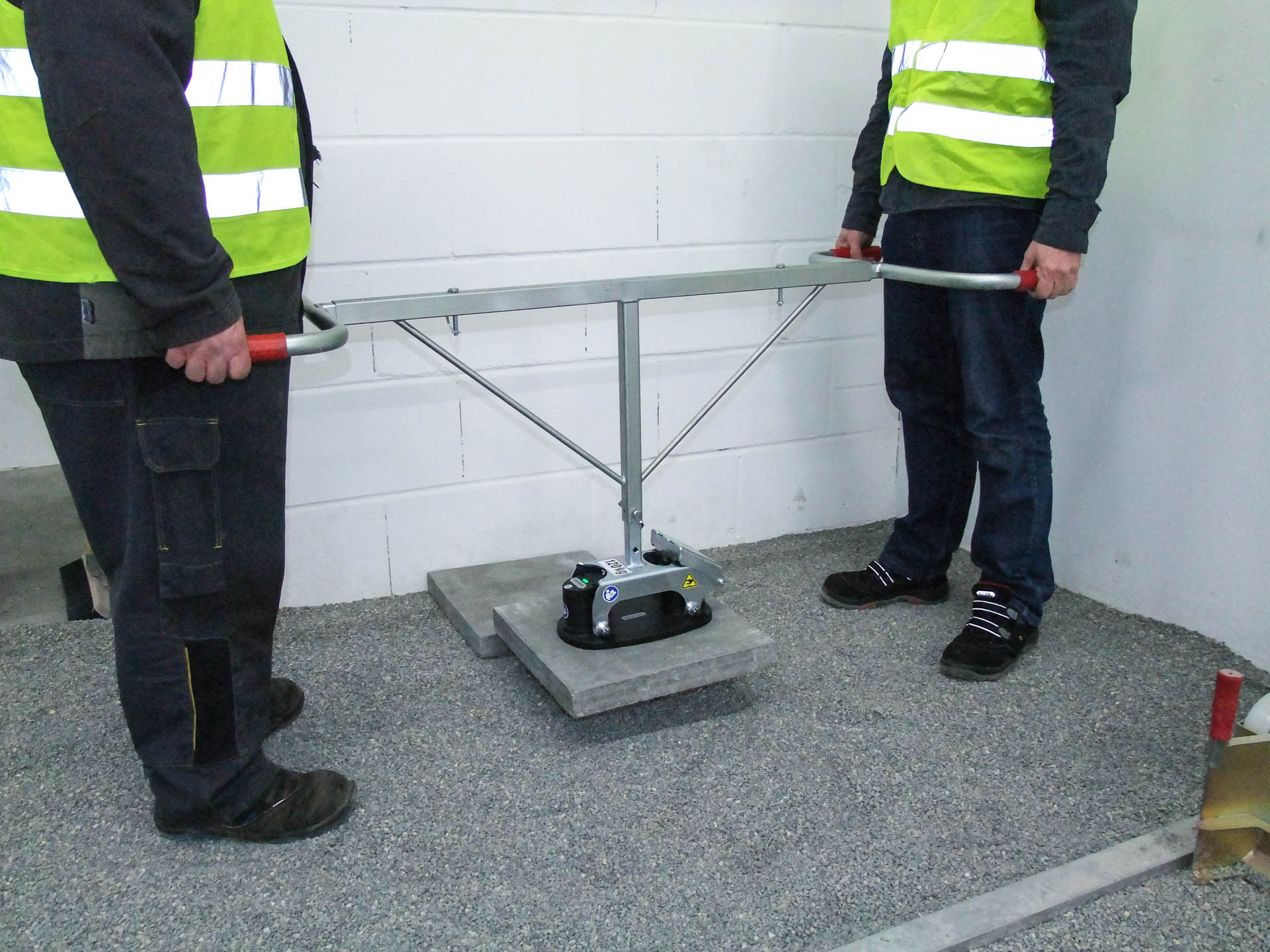

Handtragegriff mit Adapter für zwei Personen. Zum ergonomischen Versetzen und Verlegen von Baustoffen.
