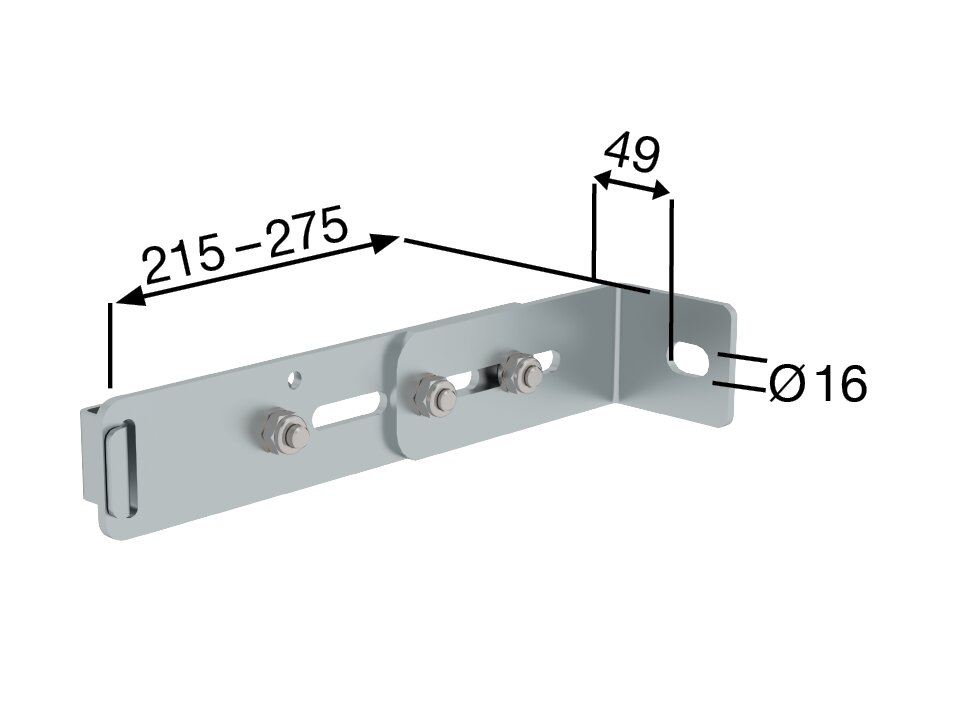

MUNK Wandhalter

schnelle und einfache Montage durch Doppel-Klemmschrauben mit Haltesicherung · flexibel auf jeder Sprosse anzubringen bis zur maximal begehbaren Sprosse · passend für Sprossenleitern aus Aluminium und GFK Für einen bequemen und ermüdungsfreien Stand zum Arbeiten gemäß TRBS 2121 Teil 2

Sprossen-Seilzugleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Bequeme Höhenverstellung von Sprosse zu Sprosse dank zwei Seilzügen mit Kunststoffseil Oberleiter mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge mit Gleitführungen Sprossenabstand: 280 mm Maximale Belastung: 150 kg Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt

Passend für alle gängigen Dacheindeckungen und -neigungen von 22,5° bis 60° Holme aus stabilem Aluminium-Profil Mehrfach befestigte Sprossen mit kräftiger Riffelung für sicheren Stand Großer Abstand zwischen Dacheindeckung und Sprosse zum Schutz vor Schäden an der Dacheindeckung Integrierte Verbindungslaschen zum einfachen Anfügen von beliebig vielen Leiterteilen In drei Längen lieferbar (1,96 / 2,80 / 4,20 m) In Alu natur und vier Beschichtungen erhältlich (Ziegelrot · Rotbraun · Braun RAL 8028 · Anthrazitgrau RAL 7016) Leiterbreite: 330 mm Sprossenabstand: 280 mm Maximale Belastung: 150 kg

Robuste fahrbare Aluminium-Treppe, das sichere und mobile Arbeitsmittel für alle Arbeitsbereiche in Anlehnung an die DIN EN ISO 14122. + Stufenbreite: 600 - 800 - 1000 mm (Stufen Alu gerieft) + Stufentiefe: 225 mm bei 45° und 175 mm bei 60° Neigung + Alu-Gitterrost-/-Lochblechstufen auf Anfrage (Stufentiefe 240 mm bei 45° und 185 mm bei 60° Neigung) + Standardplattformtiefe: 700 mm, Verlängerung und Verbreiterung auf Anfrage möglich + Lieferung mit beidseitigem Handlauf und umlaufendem 1100 mm hohem Plattformgeländermit Knie- und Fußleiste + Handläufe sind bei einer Treppenneigung von 45° mit einer Knieleiste ausgestattet + 2 Lenkrollen, Ø 160 mm mit Feststellern am Steigteil und 2 Lenkrollen, Ø 160 mm mit Feststellern am Steig- und Stützteil + Stabile Fahrwerkstraverse am Steig- und Stützteil + Die Lieferung erfolgt in vormontierten Baugruppen + Treppen mit anderem Neigungswinkel, Stufenbreite und Oberfläche als Sonderausführungauf Anfrage möglich + *gem. DIN EN ISO 14122 ist ab einer senkrechten Höhe von über 4000 mm ein Zwischenpodest erforderlich Mögliches optionales Zubehör: + Sicherungsschranke + Sicherungstür + Abnehmbare Werkzeugablage + Steckbares Geländer + Rutschhemmender Handlauf + Sicherungskette + Stufenkantenmarkierung + Zentralbremse(handbetätigt) + Rammschutzleisten + Verkürzte Traverse (Ballastierung notwendig) + Bockrollen am Stützteil + ComfortStop

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Fahrbare, einseitig begehbare Aluminium-Podestleiter mit tiefen Stufen und großer Standplattform aus Profilrost mit R13-Rutschhemmung für sicheres und bequemes Arbeiten. + Fahrbare Alu-Podestleiter, einseitig begehbar, mit 180 mm tiefen Stufen und großer Standplattform aus Profilrost mit R13-Rutschhemmung incl. Plattformgeländer für sicheres und bequemes Arbeiten + Geringe Standbreite, ideal für regalnahes Arbeiten + Plattformgröße 600 x 720 mm, Profilrost mit R13-Rutschhemmung + Dreiseitiges Plattformgeländer, 1,0 m hoch, 40 mm Durchmesser mit integrierter verstärkter Knieleiste + KRAUSE-Connect-System für stabile Handlauf-Befestigung ohne störende Kupplung + Stufenloser Übergang vom Plattformgeländer in die separat erhältlichen Treppenhandläufe - kein Umfassen von Treppenhandlauf zu Plattformgeländer-Handlauf und umgekehrt erforderlich + 100 mm hohe Fußleiste für erhöhte Sicherheit (100 % höher als von der Norm EN 131-7 gefordert) + Vier bei Belastung arretierende Lenkrollen Ø 125 mm, davon zwei mit Feststellbremsen, gewährleisten leichtes Verschieben und verhindern ungewolltes Wegrollen beim Betreten der Treppe + Lieferung in vormontierten Baugruppen für einen leichten schnellen Aufbau + Optional mit selbstschließender Sicherheitstür (Art.-No. 821492) ausrüstbar + Ab einer Podesthöhe von 1,00 m sind nach DIN EN 131-7 beidseitig Handläufe erforderlich. Handläufe sind als erforderliches Zubehör zu bestellen

Als Ruhepodest bei einzügigen Steigleitern einsetzbar. Befestigung mittels eines zusätzlichen Bügels am Rückenschutz. Ein Bügel im Lieferumfang enthalten. Abmessungen ca. 600 x 300 mm

Klappbarer Tritt aus Aluminium Stabiler und leichtgängiger Klappmechanismus 230 mm tiefe Stufen aus Aluminium-Warzenblech für einen sicheren Stand Obere Trittfläche: 360 x 230 mm Leicht im Transport · platzsparend in der Aufbewahrung Rutschfeste Kunststoffschuhe Maximale Belastung: 150 kg Für diese Produkte gilt die gesetzliche Gewährleistung

Leiter-Einsteckteil aus Aluminium Flexible Erweiterung der Baugrubenleiter durch zwei verschiedene Einsteckteile 80 mm tiefe Stufen mit rutschhemmenden Trittauflagen clip-step R13 Einfache und schnelle Montage durch Steckverbindungen mit Hakenverriegelung Werkzeugloser Umbau der Fußplatten mit Krallen von Baugrubenleiter an Einsteckteil Geringes Gewicht der Einzelkomponenten Platzsparend bei Transport und Lagerung

Sprossen-Stehleiter aus GFK Holme und Sprossen aus glasfaserverstärkten Kunststoff-Profilen (mind. 10 Jahre Altersbeständigkeit) Beidseitig geriffelte Vierkantsprossen 28 x 29 mm Ohne Füllstoffe Hochfeste Sprossen-/Holmverbindung nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Massive · verzinkte Stahlscharniere mit Verschraubung Kunststoff-Endkappen am oberen Holmende Spreizsicherung mit zwei hochfesten Perlongurten Sprossenabstand: 280 mm Maximale Belastung: 150 kg Geeignet für das Arbeiten in der Nähe von oder an unter Spannung stehenden Teilen Geprüft bis 28000 V nach DIN EN 61475:2002 Kategorie 1 Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer Sensibilität vom Umtausch ausgeschlossen

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Der Maschinentritt aus Aluminium ist das sichere und komfortable Hilfsmittel für Montage- und Wartungsarbeiten an Maschinen sowie für den Höhenzugang in der Lagerlogistik. Die robuste, verschweißte Rohrkonstruktion mit einer großen Standplattform (540 x 310mm) ermöglicht einen sicheren Stand, vor allem bei länger andauernden Arbeiten. Breite Stufen (580 x 225mm) sorgen für einen sicheren Auf- und Abstieg. Standplattform und Stufen sind aus Aluminium-Riffelblech und somit rutschsicher. Der Maschinentritt 1075 entspricht der Europäischen Norm DIN EN 14183-C.

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Der Maschinentritt aus Aluminium ist das sichere und komfortable Hilfsmittel für Montage- und Wartungsarbeiten an Maschinen sowie für den Höhenzugang in der Lagerlogistik. Die robuste, verschweißte Rohrkonstruktion mit einer großen Standplattform (540 x 310mm) ermöglicht einen sicheren Stand, vor allem bei länger andauernden Arbeiten. Breite Stufen (580 x 225mm) sorgen für einen sicheren Auf- und Abstieg. Standplattform und Stufen sind aus Aluminium-Riffelblech und somit rutschsicher. Der Maschinentritt 1075 entspricht der Europäischen Norm DIN EN 14183-C.

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) wird immer benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen die Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören). Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen. Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

2-teilig · Aluminium · Führung und Verbindungsteile in Edelstahl · eingebördelte, rutschsichere Sprossen · Plattform mit Gitterrostbelag R13 · beidseitiges Geländer mit Fuß- und Knieleiste · Plattformstirnseite mit 2-teiliger Sicherungstür · höhenverstellbar im 280 mm Raster, mittels Seilwinde (Zubehör) · Fahrwerk gelb, teilweise pulverbeschichtet max. Gesamtbelastung 150 kg Schutzkörbe stehen in 2 Ausführungen zur Verfügung, von denen eine Variante verbindlich mitbestellt werden muss. Schutzkorb und Seilwinde gehören nicht zum Lieferumfang

Arbeitspodest aus Aluminium Besonders stabile Konstruktion aus Rechteckrohr-Holmen Plattformtiefe: 460 mm 240 mm tiefe Stufen Im Raster von 200 mm erweiterbar Serienmäßig mit zwei Schiebegriffen Zwei Hubrollen Ø 125 mm für ein leichtes Verfahren von Ort zu Ort Rutschfeste Kunststoffschuhe Neigung: 45° In verschiedenen Stufen- und Plattformausführungen erhältlich Maximale Belastung: 200 kg

Passend für einseitig und beidseitig begehbare Podesttreppen Einfache Montage über ein werkzeugloses Stecksystem Nur in Kombination mit Geländer steckbare Ausführung möglich

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)
