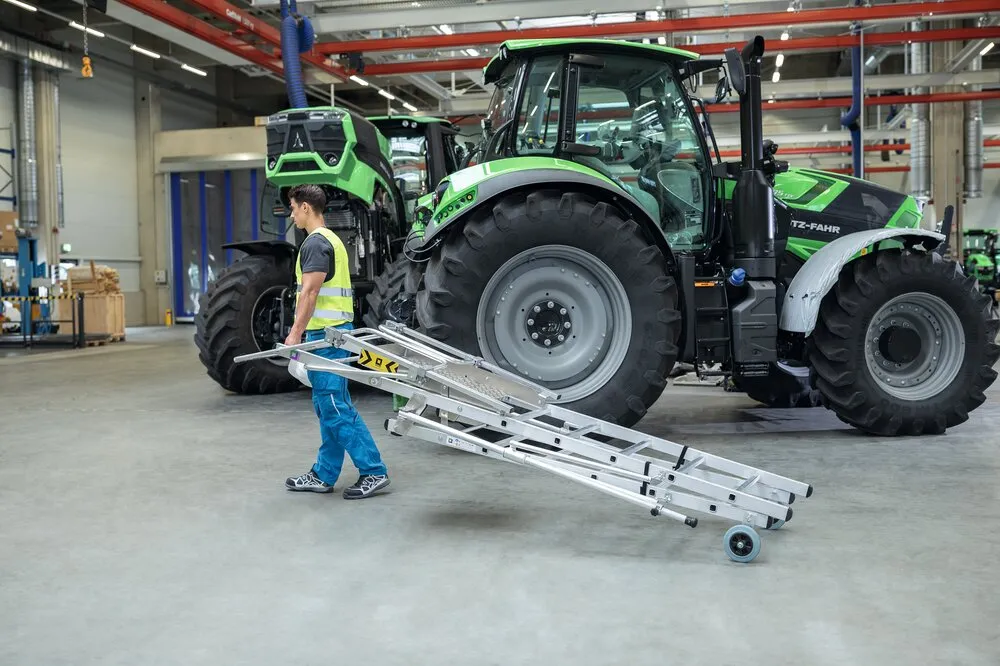

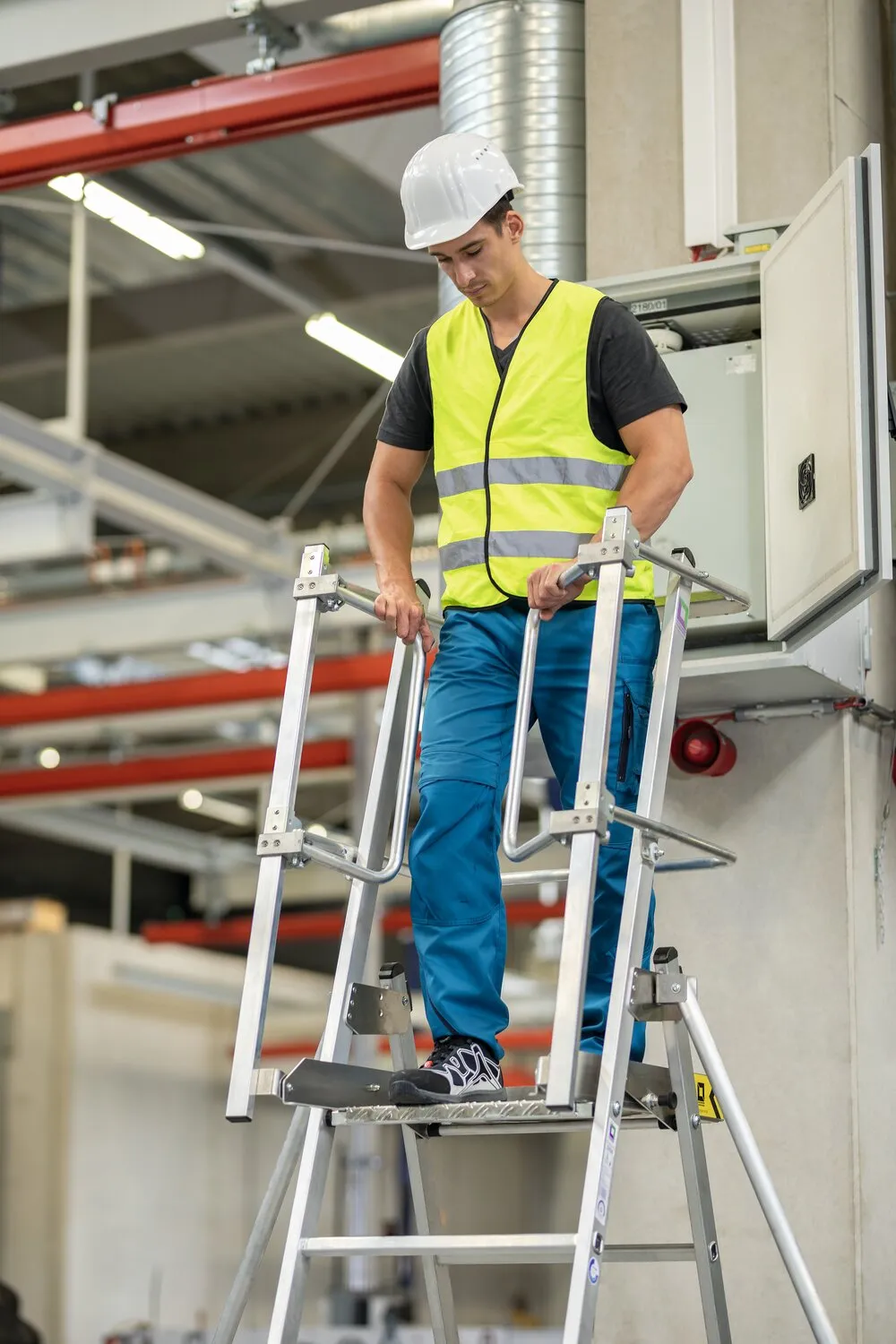

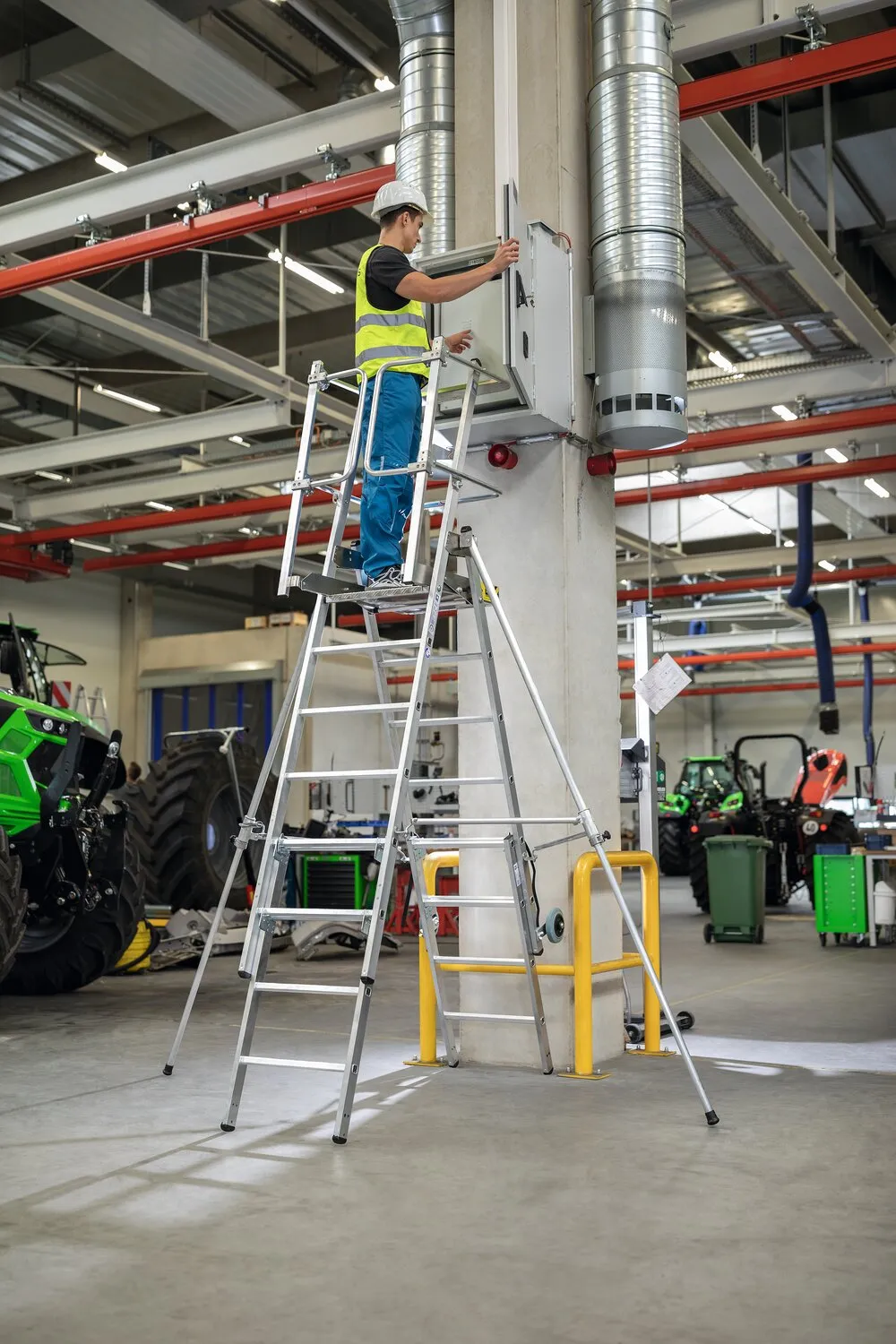

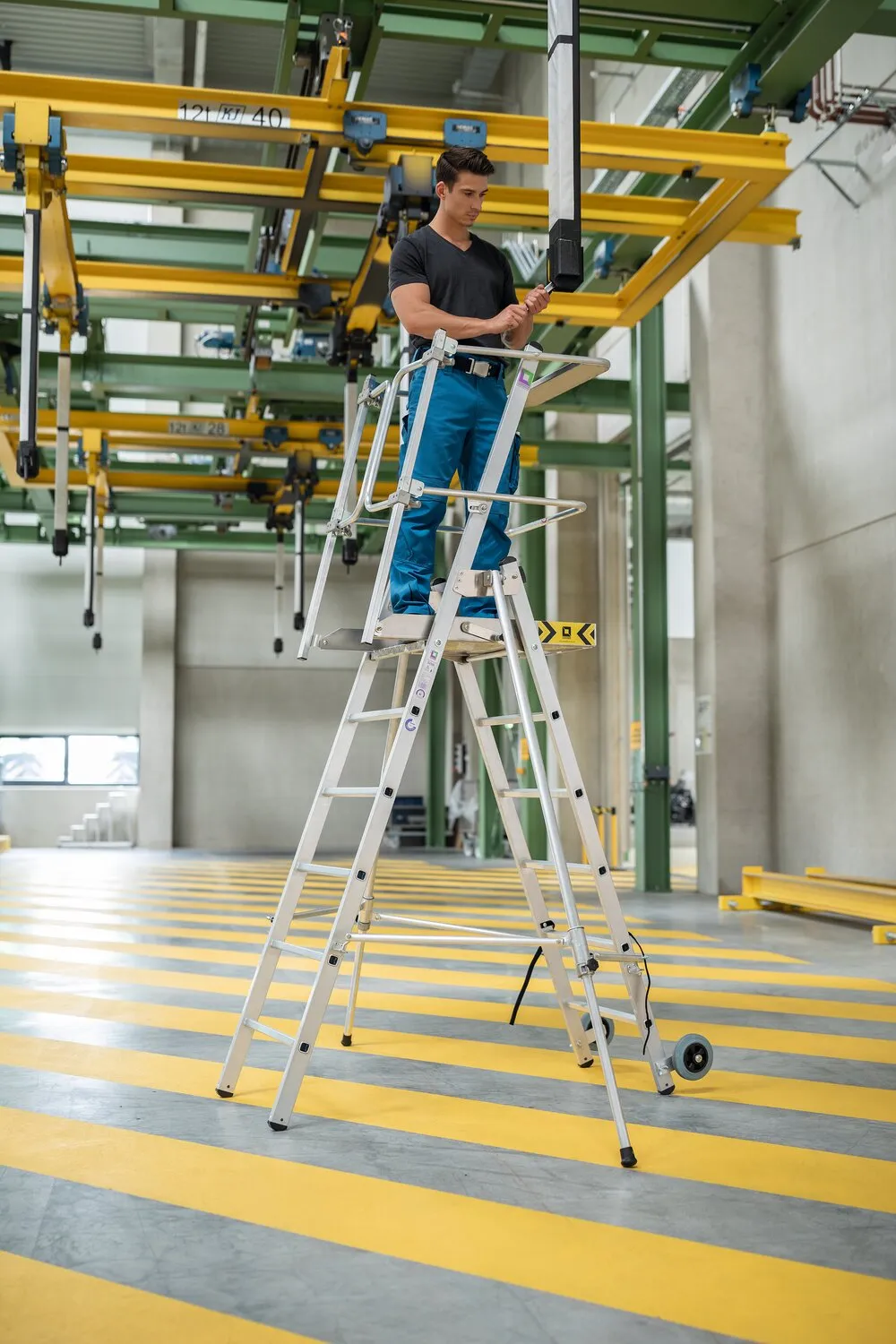

MUNK Plattformleiter FlexxStep

Als Steh- und Anlegeleiter einsetzbare Aluminium-Gelenkleiter für denInnen- und Außenbereich.- Patentiertes Sicherheitsrastgelenk mit Einhandbedienbügel (SpeedMatic-System) für schnelle und komfortable Bedienung- Breite Quertraverse für sicheren Stand- Langlebige, 32-fach verbördelte Sprossen-/Holmverbindung- Leicht verstaubar

Fahrbare Stufen-Plattformleiter mit großer, komfortabler Standfläche und Sicherheitsbügel.- Extra hoher (1,0 m) Bügel mit integrierter Ablage für rückenschonendes Arbeiten- Große Standplattform 500 x 450 mm- Stabile Quertraverse mit integrierten Fahrrollen für einen sicheren Stand und einen leichten Transport der Leiter- Beidseitig angebrachte Handläufe für einen sicheren Auf- und Abstieg- Im aufgebauten Zustand leicht zu verfahren- Auch zusammengeklappt ergonomisch zu transportieren- Integrierte Zug- und Drucksicherungen für einen sicheren Stand

Sprossen-Seilzugleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Bequeme Höhenverstellung von Sprosse zu Sprosse dank zwei Seilzügen mit Kunststoffseil Oberleiter mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge mit Gleitführungen Sprossenabstand: 280 mm Maximale Belastung: 150 kg Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt

Sprossen-Schiebeleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung Einfache Höhenverstellung von Sprosse zu Sprosse dank Steckhaken mit automatisch einrastender Abhebesicherung Oberleiter ab Größe 2 x 14 Sprossen mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge Mittel- und Oberleitern bis 3,0 m mit nivello®-Leiterschuhen Sprossenabstand: 280 mm Leiterbreite: 500 mm (ohne Traverse) Maximale Belastung: 150 kg Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar

Die robuste Aluminium-Stehleiter mit Multifunktionsschale und Fahrrollen für den mobilen Einsatz.- Leicht und schnell verfahrbar durch 4 integrierte Fahrrollen (RollStop-System)- Hoher Sicherheitsbügel mit verschraubter Werkzeugablage und integriertem Eimerhaken- Eckverstrebungen für hohe Stabilität- Integrierte Zug- und Drucksicherung für sicheren Stand- Alu-Sicherheitsplattform mit rutschhemmender Profilierung und beidseitigem Plattformheber- In Metalllaschen eingenähte, witterungsbeständige und verschraubte Gurtbänder- Hochfest verbördelte Stufen-/Holmverbindung

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

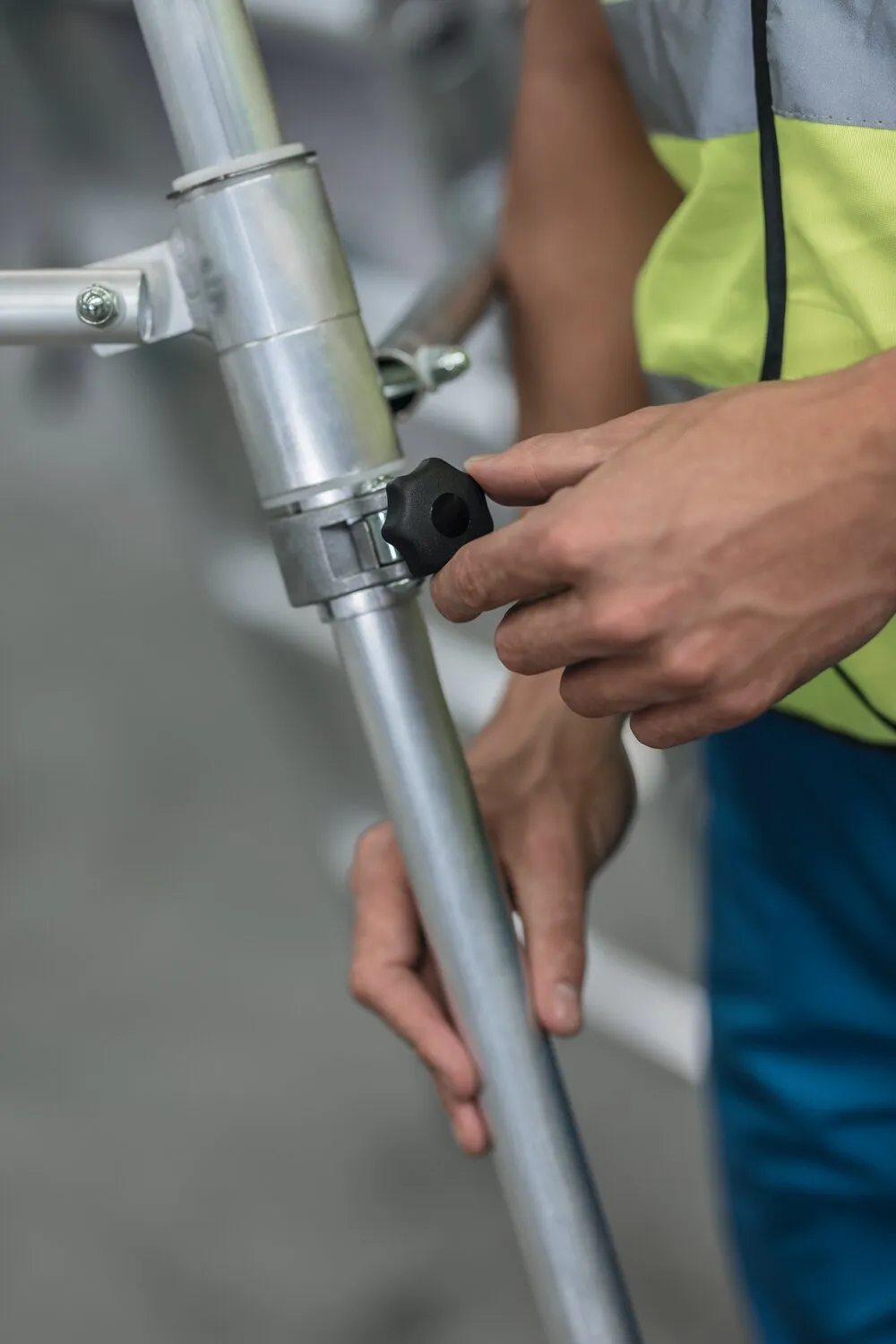

Zur Sicherung von Anlegeleitern an Einhängekonsole Stufenlos und ohne Werkzeug am Holm festklemmbar Die beweglichen Haken passen sich dem Leiterwinkel an 1 Satz = 2 Stück

1 Satz = 2 Stück

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Robust und kompakt, der Treppo Aluminium-Klapptritt für Montagearbeiten.- Sehr große obere Standfläche 420 x 250 mm für einen sicheren Stand- Rutschhemmende, komfortable 125 mm tiefe Stufen- Einhändig bedienbare Multifunktions-Klappsperre für einen sicheren Stand und leichte Handhabung- Große, rutschhemmende, profilierte und bodenschonende Fußkappen- Leicht verstaubar

Standfläche: 800 x 250 mm Komplett mit Unterbau Zur einfachen Selbstmontage Nach Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 517 gefertigt

Ortsfeste Treppe mit Plattform aus Aluminium und Neigung 45° Stufen- und Plattformbreiten: 600 · 800 oder 1.000 mm Stufentiefe: 225 mm Plattformlänge: 460 mm Letzte Stufe auf gleicher Höhe wie Plattform montiert Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf und Geländer einseitig Ø 40 mm mit verschraubten Verbindungselementen (Höhe: 1.100 mm) serienmäßig Stirnseitiges Geländer sowie zweiter Handlauf optional (bei Wandabstand über 120 mm nach DIN EN ISO 14122-3 erforderlich) Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Bei Treppen mit Stufenbreite 800 oder 1.000 mm ist ab 3.300 mm senkrechter Höhe eine mittige Abstützung erforderlich (gegen Mehrpreis oder bauseits) Sofern bauseits keine Auflageflächen oder Befestigungen vorhanden sind · muss die Befestigung über eine Dreieckskonsole erfolgen Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Fahrbare Plattformtreppe aus Aluminium mit Neigung 45° Stufen- und Plattformbreite: 800 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Plattformleiter aus Aluminium Stabile Rechteckrohr-Holme 80 mm tiefe · geriffelte Stufen Große · trapezförmige Plattform (400 / 360 x 425 mm) 4-fach gebördelte Stufen-/Holmverbindung Konische Holmführung für einen sicheren Stand Zwei vormontierte Handläufe für sicheren Auf- und Abstieg Leitergelenk 'safe-cap' Rutschsichere Leiterschuhe Spreizsicherung mit zwei hochfesten Perlongurten Stufenabstand: 235 mm Leiterneigung: 70° Maximale Belastung: 150 kg

Lieferung komplett mit Rillennägeln Farbige Haken sind feuerverzinkt und pulverbeschichtet Mittig auf den Sparren anzubringen Für die erste Leiter werden min. zwei Haken · für jede weitere Leiter min. ein Haken benötigt Entsprechend Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 517 Auf Dächern mit einer Neigung von 22,5° bis 75° sind Sicherheitsdachhaken nach DIN EN 517 einzubauen. Sie sind wie folgt auf der Dachfläche zu verteilen: Obere Reihe Zwischenliegende Reihen in jeweils Untere Reihe Der horizontale Abstand der Sicherheitshaken einer Reihe darf nicht mehr als 2,0 m betragen. Anzuwenden bei Traufhöhen über 3,0 m

Leicht verstaubares Aluminium-Steckleitern-Einzelteil zur Kombinationals bis zu 4-teiligem Satz für unterschiedliche Arbeitshöhen. Dieverwendeten Stufen erlauben eine TRBS 2121-2 konforme Anwendung alsArbeitsplatz.+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgenfür hohe Stabilität und eine lange Lebensdauer+ Hochfest verbördelte Stufen-/Holmverbindung+ Leiternunterteil mit breiter Quertraverse und rutschhemmendenFußkappen (SafetyCap)+ Bequemer Stand auf 80 mm tiefen, profilierten Stufen, wodurch dieAnforderungen der TRBS 2121-2 zur Nutzung von Stufen als Arbeitsplatzsichergestellt sind+ Zweikomponenten-Kopfstopfen und Fußkappen aus Hart- und Weichteil mitAbrutsch-/Anlegeschutz schützen empfindliche Böden und Wände+ Stabile Steckverbindung mit automatischer Verriegelung, die nicht überden Leiternholm hinausragt und mit einem Handgriff wieder gelöst werdenkann+ Schnellverschlüsse auf der Holminnenseite, die bei Transport undLagerung der Leiter nicht stören+ Runde Sicherungsbolzen dienen ebenfalls als Führung für ein leichtesZusammenstecken der Leiternteile, ohne zu verkeilen. Beim Erreichen derEndposition verriegeln diese automatisch+ Belastbar bis 150 kg

Wandhalter verstellbar

Anlegeleiter mit Stufen für eine breitere und längere Standfläche. Einfach im Gebrauch, höchstmögliche Sicherheit durch rutschhemmende Kunststofffüße

Arbeitspodest aus Aluminium Besonders stabile Konstruktion aus Rechteckrohr-Holmen Plattformtiefe: 460 mm 240 mm tiefe Stufen Im Raster von 200 mm erweiterbar (auf Anfrage) Serienmäßig mit zwei Schiebegriffen Zwei Hubrollen Ø 125 mm für ein leichtes Verfahren von Ort zu Ort Rutschfeste Kunststoffschuhe Neigung: 45° In verschiedenen Stufen- und Plattformausführungen erhältlich Maximale Belastung: 200 kg

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m
