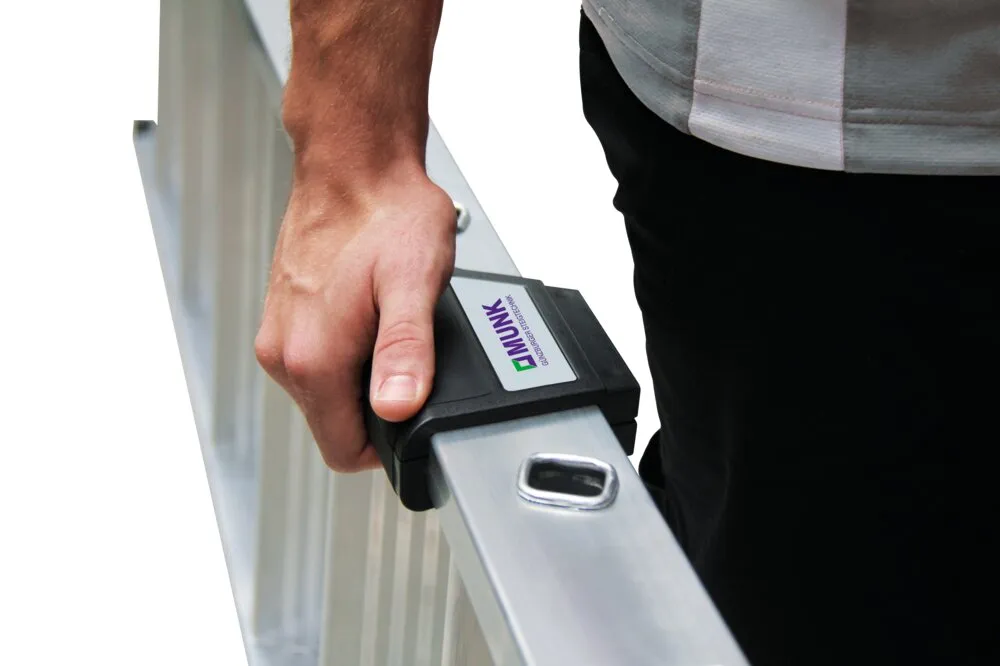

MUNK Griffzone

Für Produkte aus Aluminium ab Baujahr 2019 1 Satz = 2 Stück

Serienmäßig ist das Erweiterungspodest für die Montage an Betonmauerwerk geeignet Für Ziegelmauerwerk wird zusätzlich eine Flanschplatte · Montagematerial und eine Strebe benötigt

Ortsfeste Treppe mit Plattform aus Aluminium mit Neigung 60° Stufen- und Plattformbreite: 600 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf und Geländer einseitig Ø 40 mm mit verschraubten Verbindungselementen (Höhe: 1.100 mm) serienmäßig Zweiter Handlauf nach DIN EN ISO 14122-3 erforderlich und gegen Mehrpreis erhältlich Untere Holmenden mit robusten Fußwinkeln zur Bodenbefestigung Stirnseitiges Geländer gegen Mehrpreis erhältlich Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Bei Treppen mit senkrechter Höhe ab 3.000 mm ist ein Zwischenpodest erforderlich (gegen Mehrpreis) Sofern bauseits keine Auflageflächen oder Befestigungen vorhanden sind · muss die Befestigung über eine Dreieckskonsole erfolgen Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Ortsfester Überstieg aus Aluminium mit Neigung 70° Aufstiege bestehend aus Stufenanlegeleitern mit 80 mm tiefen · geriffelten Stufen 4-fach gebördelte Stufen-/Holmverbindung Plattformlänge: 800 mm Plattformbreite: 650 mm Beidseitiger Handlauf und Geländer mit Fuß- und Knieleisten aus Rundrohren Ø 35 mm Quertraversen und Fußwinkel zur sicheren Bodenbefestigung Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Bauart-geprüft · entspricht DIN EN ISO 14122-3 Individuelle Höhen auf Anfrage Maximale Belastung: 150 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Verbindungslasche inklusive Schrauben, Unterlegscheiben und Muttern aus Edelstahl

1 Satz = 4 Stück 30 x 20 mm

1 Satz = 4 Stück

Ortsfeste Treppe aus Aluminium mit Neigung 45° Stufenbreite: 1.000 mm Stufentiefe: 225 mm Stufenausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf einseitig Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Höhe: 1.100 mm) Zweiter Handlauf optional (bei Wandabstand über 120 mm nach DIN EN ISO 14122-3 erforderlich) Bei Treppen mit Stufenbreite 800 oder 1.000 mm ist ab 3.300 mm senkrechter Höhe eine mittige Abstützung erforderlich (gegen Mehrpreis oder bauseits) Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Sichere Lagerung und bequemer Transport von bis zu zwei Sicherungsläufern Passend für GÜFA und GÜFA Flexx Formgefräster Einsatz aus PE-Schaumstoff Koffer aus robustem PT-Kunststoff Abmessungen: 338 x 273 x 123 mm

Ortsfeste Treppe mit Plattform aus Aluminium mit Neigung 60° Stufen- und Plattformbreite: 1.000 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf und Geländer einseitig Ø 40 mm mit verschraubten Verbindungselementen (Höhe: 1.100 mm) serienmäßig Zweiter Handlauf nach DIN EN ISO 14122-3 erforderlich und gegen Mehrpreis erhältlich Untere Holmenden mit robusten Fußwinkeln zur Bodenbefestigung Stirnseitiges Geländer gegen Mehrpreis erhältlich Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Bei Treppen mit senkrechter Höhe ab 3.000 mm ist ein Zwischenpodest erforderlich (gegen Mehrpreis) Sofern bauseits keine Auflageflächen oder Befestigungen vorhanden sind · muss die Befestigung über eine Dreieckskonsole erfolgen Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Standfläche: 800 x 250 mm Komplett mit Unterbau Zur einfachen Selbstmontage Nach Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 517 gefertigt

Abstiegsleiter: Länge 1.960 mm Ablängung bauseitig Längere Lieferzeiten durch auftragsbezogene Fertigung

Stahl

Fahrbare Plattformtreppe aus Aluminium mit Neigung 45° Stufen- und Plattformbreite: 800 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Mit Gitterrost Durchgangsbreite 536 mm · Sonderbreiten auf Anfrage Empfehlung für den Abschluss am Abstieg: Verstellbare Wandhalter oder Fußplatten Abstiegsleiter: Länge 1.220 mm · Ablängung bauseitig

Zur Verbreiterung der obersten Sprosse sowie der Reduzierung der Spaltbreite am Ausstieg Abmessungen: 520 x 100 – 300 mm Bestehend aus geriffelten Sprossen · inkl. 2 Klemmverbinder für Leiterholme Inklusive zwei Klemmverbinder für Leiterholm

Einbau an jeder Sprosse möglich Befestigung direkt an mittiger Fallschutzschiene und Einholmleitern mit zusätzlich angeschweißtem Winkel für bessere Fußbetätigung

Rad inklusive Achse, für Art.-Nr. 1300.150

1 Satz = 2 Stück

Ortsfeste Treppe aus Aluminium mit Neigung 45° Stufenbreite: 1.000 mm Stufentiefe: 225 mm Stufenausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf einseitig Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Höhe: 1.100 mm) Zweiter Handlauf optional (bei Wandabstand über 120 mm nach DIN EN ISO 14122-3 erforderlich) Bei Treppen mit Stufenbreite 800 oder 1.000 mm ist ab 3.300 mm senkrechter Höhe eine mittige Abstützung erforderlich (gegen Mehrpreis oder bauseits) Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird
