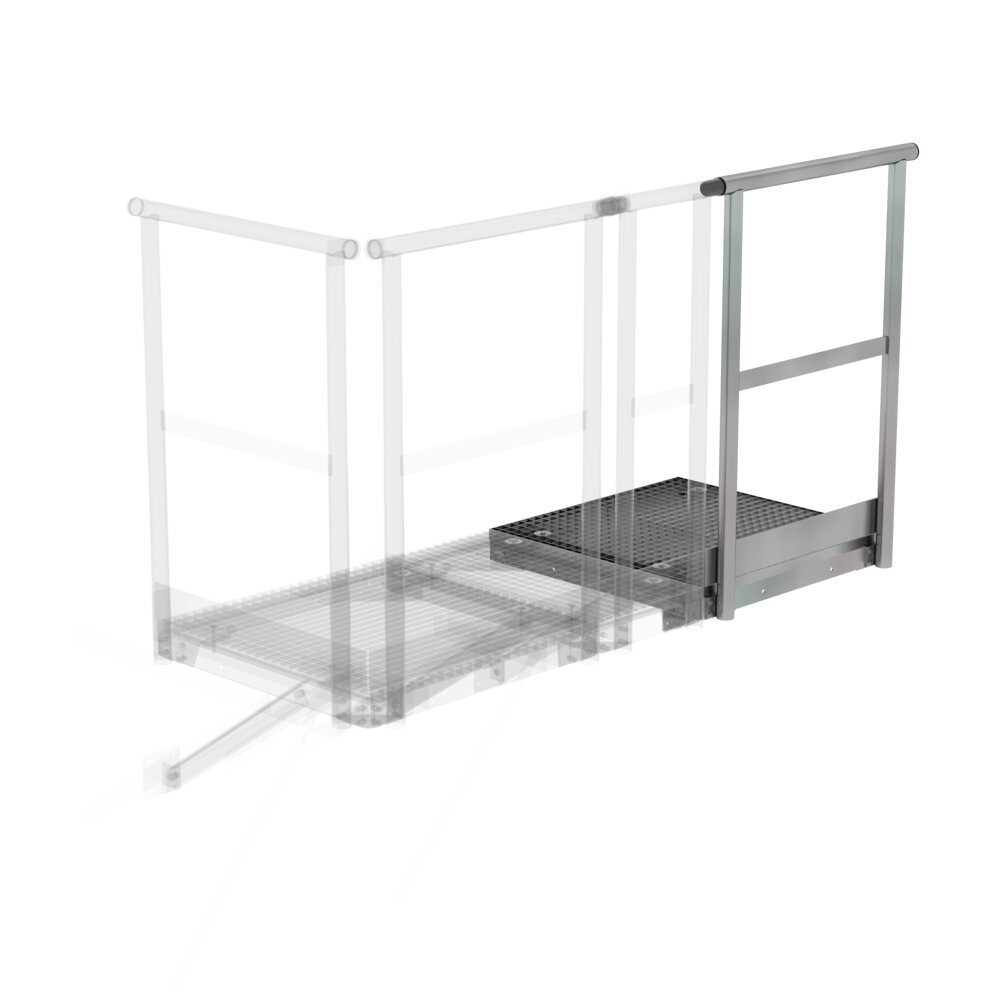

MUNK Erweiterungspodest

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Fahrbare Plattformtreppe aus Aluminium mit Neigung 60° Stufen- und Plattformbreite: 600 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

stabile, verschweißte Rohrkonstruktion, Stufen 220 mm tief, aus Aluminium-Lochblech, Sicherheitsstufen mit zertifizierter Rutschhemmung R13, Holmenden mit rutschfesten Kunststoffschuhen, max. Gesamtbelastung 150 kg

beidseitig begehbar · stabile Holme aus Stahlrechteckrohr, betongrau, RAL 7023 beschichtet · geriffelte, lasierte Holzstufen, 150 mm tief · Plattform mit Grifföffnung Die fahrbare Ausführung ist mit 4 Brems-Bockrollen, die bei Belastung selbsttätig bremsen, ausgestattet. Lieferung erfolgt zerlegt.

Lichte Weite 300 mm Rechteckrohr-Holme 50 x 20 mm Rutschsichere Lochsprossen Verschiedene Wandhalter als Zubehör erhältlich

Für Leitern ab Baujahr 2019 mit nivello®-Innenschuh Elektrisch ableitfähig 1 Satz = 2 Stück

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Plattformleiter aus Aluminium Stabile Rechteckrohr-Holme 80 mm tiefe · geriffelte Stufen Große · trapezförmige Plattform (400 / 360 x 425 mm) 4-fach gebördelte Stufen-/Holmverbindung Konische Holmführung für einen sicheren Stand Zwei Handläufe für sicheren Auf- und Abstieg (liegen lose bei) Leitergelenk 'safe-cap' ergo-pad® Griffzone mit Klemmmechanismus nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Praktische Ablageschale (350 x 200 mm) Spreizsicherung mit zwei hochfesten Perlongurten Stufenabstand: 235 mm Leiterneigung: 70° Maximale Belastung: 150 kg mit ergo-pad® - abrutschsichere, temperaturbeständige Kunststoff-Griffzone am optimalen Tragepunkt der Leiter, für ergonomischen Tragekomfort

klappbar · leichte, stabile Aluminium-Konstruktion · Plattform aus Aluminium-Warzenblech · kompakte Abmessungen, ideal für den Transport · max. Gesamtbelastung 150 kg

Zur Verbreiterung der obersten Sprosse sowie der Reduzierung der Spaltbreite am Ausstieg Abmessungen ca. 620 x 100–300 mm Bestehend aus geriffelten Sprossen · inkl. 2 Klemmverbinder für Leiterholme

Gebeizt und passiviert Lichte Weite 300 mm Rechteckrohr-Holme 50 x 20 mm Rutschsichere Lochsprossen Verschiedene Wandhalter als Zubehör erhältlich

Für Leitern ab Baujahr 2019 mit nivello®-Innenschuh

Für Einstiegshilfe Aus Edelstahl V4A gefertigt Anschraubbar an der obersten Schiene

Die klassische Handwerkerleiter. Mit 80 mm breiten Stufen, beidseitig begehbar, mit Werkzeugtasche, Spreizsicherung durch 2 reißfeste Polyester-Gurtbänder, robust konstruierte und verzinkte Stahlscharniere mit Eimerhaken, Transportsicherung aus Holz am Leiterfuß. Holme aus massivem Kiefernholz. Stufen aus stabilem Buchenholz. Durch die speziellen Vierkantzapfen und ein besonderes Verfahren bei der Verklebung ist eine dauerhaft unlösbare Holm-Stufenverbindung gegeben.

Die robuste Aluminium-Stehleiter mit Multifunktionsschale und Fahrrollen für den mobilen Einsatz.- Leicht und schnell verfahrbar durch 4 integrierte Fahrrollen (RollStop-System)- Hoher Sicherheitsbügel mit verschraubter Werkzeugablage und integriertem Eimerhaken- Eckverstrebungen für hohe Stabilität- Integrierte Zug- und Drucksicherung für sicheren Stand- Alu-Sicherheitsplattform mit rutschhemmender Profilierung und beidseitigem Plattformheber- In Metalllaschen eingenähte, witterungsbeständige und verschraubte Gurtbänder- Hochfest verbördelte Stufen-/Holmverbindung

Aluminium · 2-teilig, mit breiter nivello®-Traverse · stabile Rechteckrohr-Holme · 30 x 30 mm Vierkantsprossen, beidseitig geriffelt · Sprossenabstand 280 mm · 4-fach gebördelte Sprossen-Holmverbindung · korrosionsbeständige Führungsbeschläge · Steckhaken mit automatisch einrastender Abhebesicherung · Höhenverstellung von Hand von Sprosse zu Sprosse · äußere Breite 420 mm · Traverse beidseitig mit rutschsicheren und flexiblen nivello®-Leiterschuhen, für optimale Bodenhaftung und sicheren Standab Ausführung 2 x 14 Sprosssen ist die Oberleiter mit Wandlaufrollen ausgestattet Die nivello®-Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt. Bei einer eingefahrenen Leiterlänge von über 3,0 m können die Leiternteile nicht mehr separat genutzt werden.

Aluminium · mit 2 Traversen · einsetzbar als Steh- und Anlegeleiter, treppengängig · mittig durch automatisch verriegelnde Stahlscharniere klappbar · Höhenverstellung beider Außenteile teleskopartig im Abstand von 280 mm · einfaches Handling durch robuste Handgriffe · Sprossen mit geriffelter Auftrittsfläche · dauerhafte Sprossen-Holmverbindung · max. Gesamtbelastung 150 kg

1 Satz = 2 Stück Ø 50 mm Zur Selbstmontage

Türfutterstrebe · zum einfachen einsetzen von Zimmertüren

Lieferung komplett mit Rillennägeln Farbige Haken sind feuerverzinkt und pulverbeschichtet Mittig auf den Sparren anzubringen Für die erste Leiter werden min. zwei Haken · für jede weitere Leiter min. ein Haken benötigt Entsprechend Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 517 Auf Dächern mit einer Neigung von 22,5° bis 75° sind Sicherheitsdachhaken nach DIN EN 517 einzubauen. Sie sind wie folgt auf der Dachfläche zu verteilen: Obere Reihe Zwischenliegende Reihen in jeweils Untere Reihe Der horizontale Abstand der Sicherheitshaken einer Reihe darf nicht mehr als 2,0 m betragen. Anzuwenden bei Traufhöhen über 3,0 m
