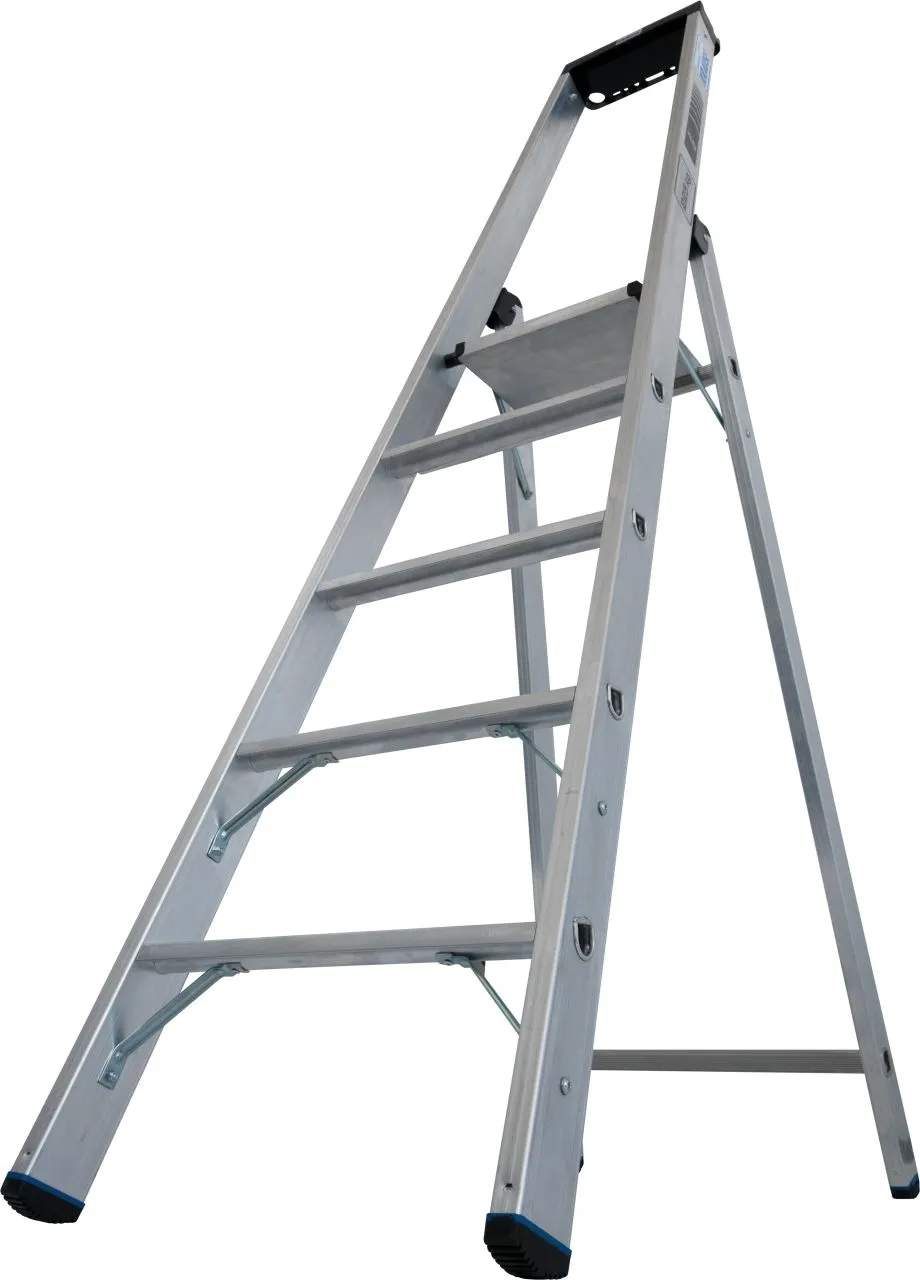

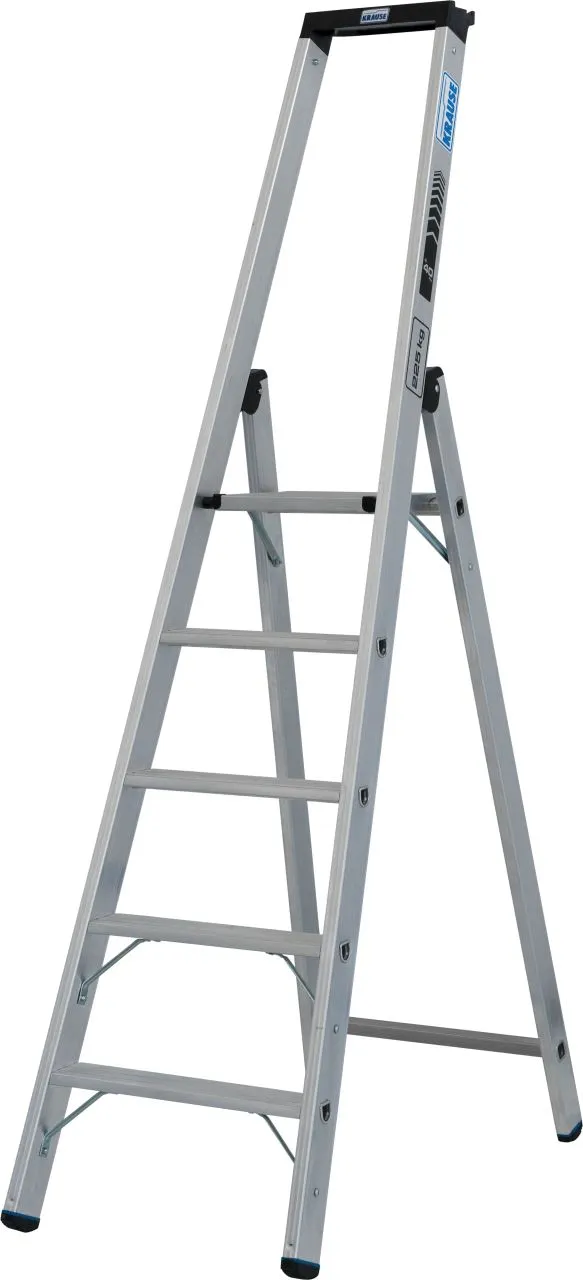

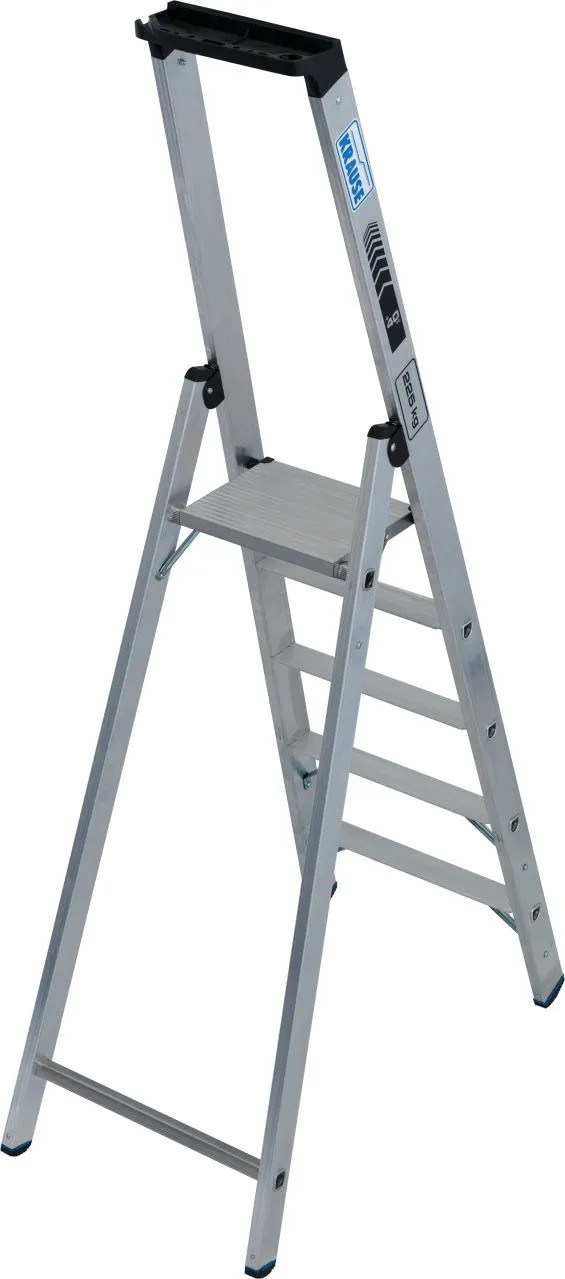

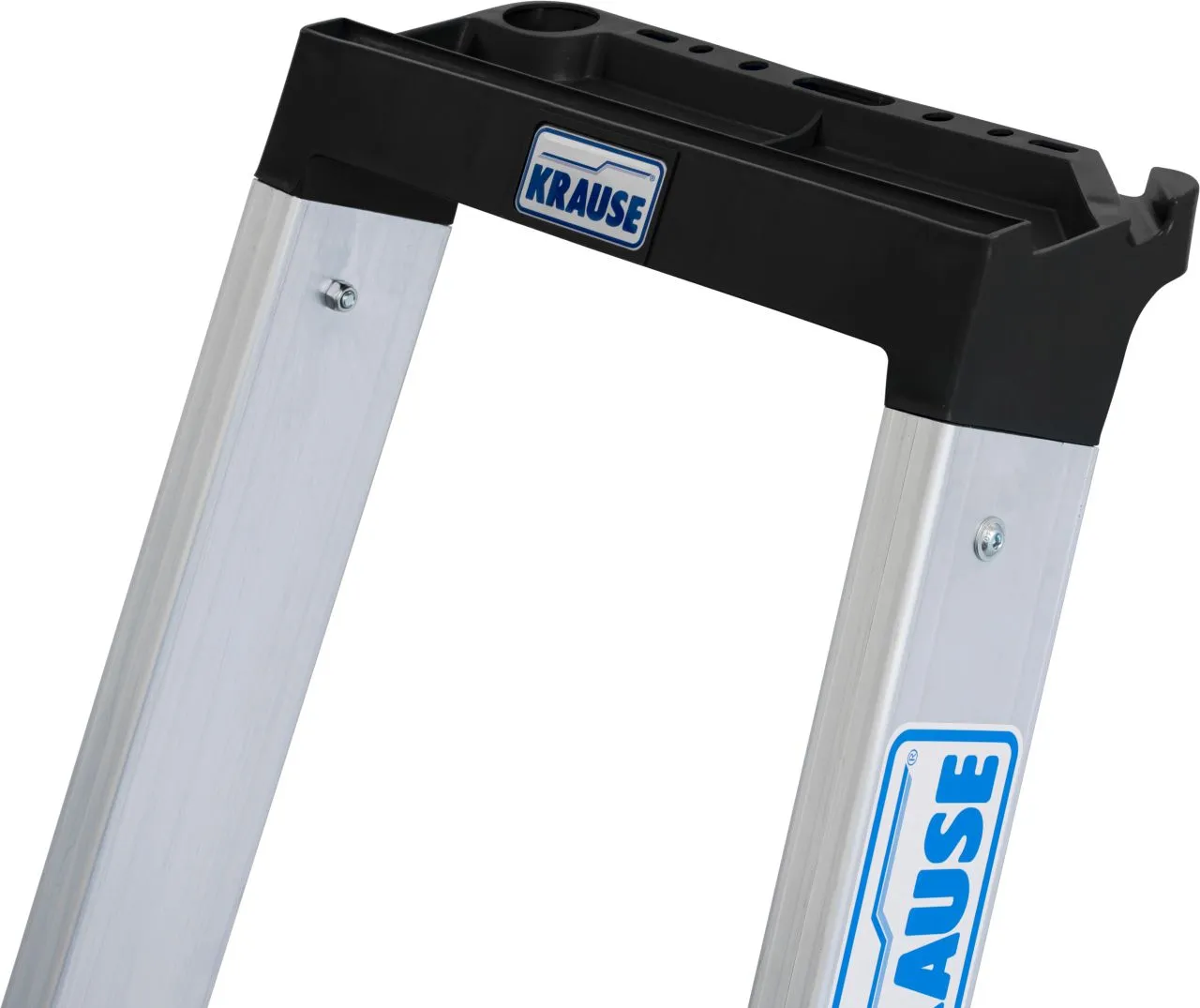

Krause STABILO Stufen-StehLeiter hoher Bügel 1x5 Stufen

Auftrittbreite 30 mm · Loch Ø 6 mm Nur in genannten Längen lieferbar Ausführung in Stahl blank oder Edelstahl 1.4571

Aluminium · 2-teilig, mit breiter nivello®-Traverse · stabile Rechteckrohr-Holme · 30 x 30 mm Vierkantsprossen, beidseitig geriffelt · Sprossenabstand 280 mm · 4-fach gebördelte Sprossen-Holmverbindung · korrosionsbeständige Führungsbeschläge · Steckhaken mit automatisch einrastender Abhebesicherung · Höhenverstellung von Hand von Sprosse zu Sprosse · äußere Breite 420 mm · Traverse beidseitig mit rutschsicheren und flexiblen nivello®-Leiterschuhen, für optimale Bodenhaftung und sicheren Standab Ausführung 2 x 14 Sprosssen ist die Oberleiter mit Wandlaufrollen ausgestattet Die nivello®-Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt. Bei einer eingefahrenen Leiterlänge von über 3,0 m können die Leiternteile nicht mehr separat genutzt werden.

mit Handlauf · stabile, verschweißte Rohrkonstruktion · Stufen aus Aluminium-Warzenblech · Holmenden mit rutschfesten Kunststoffschuhen · mit 900 mm hohem einseitigen Handlauf für mehr Sicherheit · max. Gesamtbelastung 150 kg

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Sprossen-Schiebeleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/ Holmverbindung Einfache Höhenverstellung von Sprosse zu Sprosse dank Steckhaken mit automatisch einrastender Abhebesicherung Oberleiter ab Größe 2 x 14 Sprossen mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge Oberleitern bis 3,0 m mit nivello®-Leiterschuhe Sprossenabstand: 280 mm Leiterbreite: 420 mm (ohne Traverse) Mit und ohne Traverse erhältlich Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar Maximale Belastung: 150 kg

Lieferung komplett mit Rillennägeln Farbige Haken sind feuerverzinkt und pulverbeschichtet Mittig auf den Sparren anzubringen Für die erste Leiter werden min. zwei Haken · für jede weitere Leiter min. ein Haken benötigt Entsprechend Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 517 Auf Dächern mit einer Neigung von 22,5° bis 75° sind Sicherheitsdachhaken nach DIN EN 517 einzubauen. Sie sind wie folgt auf der Dachfläche zu verteilen: Obere Reihe Zwischenliegende Reihen in jeweils Untere Reihe Der horizontale Abstand der Sicherheitshaken einer Reihe darf nicht mehr als 2,0 m betragen. Anzuwenden bei Traufhöhen über 3,0 m

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Leicht verstaubares Aluminium-Steckleitern-System für unterschiedlicheArbeitshöhen+ Holme aus Alu-Pressprofil mit zusätzlicher Kantenverstärkung sorgenfür hohe Stabilität und eine lange Lebensdauer+ Hochfest verbördelte Sprossen-/Holmverbindung+ Leiternunterteil mit breiter Quertraverse und rutschhemmendenFußkappen (SafetyCap)+ Leiternoberteil mit Wandlaufrollen und abriebfestem Anlageklotz ausweichem Gummimaterial mit Keilausschnitt, der an Hausecken undFensterprofilen angelegt werden kann+ Zweikomponenten-Kopf- und Fußstopfen, -kappen aus Hart- und Weichteilmit Abrutsch-/Anlegeschutz schützen empfindliche Böden und Fassaden oderWände+ Stabile Steckverbindung mit automatischer Verriegelung, die nicht überden Leiternholm hinausragt und mit einem Handgriff wieder gelöst werdenkann+ Schnellverschlüsse auf der Holminnenseite, die bei Transport undLagerung der Leiter nicht stören+ Runde Sicherungsbolzen dienen ebenfalls als Führung für ein leichtesZusammenstecken der Leiternteile, ohne zu verkeilen. Beim Erreichen derEndposition verriegeln diese automatisch+ Das Oberteil ermöglicht durch die Zweikomponenten-Fußstopfen und denAnlegeklotz aus weichem Gummimaterial als Abrutsch/-Anlegeschutz auchdie einzelne Nutzung und schützt empfindliche Böden, Fassaden und Wände+ Belastbar bis 150 kg

Die robuste Schwerlastleiter mit einer Belastbarkeit bis zu 225 kg,extra hohem Sicherheitsbügel, Multifunktionsschale und Eimerhaken fürden professionellen Einsatz.+ Hochbelastbare einseitige Stufen-Stehleiter für extreme Beanspruchungbis max. 225 kg+ Extra hoher (40% höher als der Standard) ergonomischerSicherheitsbügel mit verschraubter Werkzeugablage und integriertemEimerhaken+ Stabile, holmumgreifende, verschraubte Hightech-Metall-Gelenkverbindung+ Integrierter Klemmschutz im Gelenkbereich durch Sicherheits-Holmabschlussstopfen+ Stabile Alu-Sicherheitsplattform mit rutschhemmender Profilierung undbeidseitigem Plattformheber+ In Metalllaschen eingenähte, witterungsbeständige und verschraubteGurtbänder ab 6 Stufen+ Profilierte, verstärkte D-Stufen, 80 mm tief, für sicheren Aufstiegund bequemen Stand, erfüllen die Anforderungen der TRBS 2121-2 für dieNutzung von Stufen als Arbeitsplatz+ Hochfest verbördelte Stufen-/Holmverbindung + Zweikomponenten-Fußstopfen (SafetyCap) gewährleisten einen sicherenStand+ Zusätzliche Eckverstrebungen für maximale Stabilität, auch bei hoherBelastung

klappbar · hohe Standfestigkeit durch stabile Doppelholme · sicherer Stand durch besonders großflächige, trittsichere Stufen 205 mm tief, obere Trittfläche B 360 x T 205 mm · max. Gesamtbelastung 150 kg · rutschfeste Kunststoffschuhe · platzsparend in der Aufbewahrung Zusammengeklappt nur 85 mm tief.

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Arbeitsplattform aus Aluminium Anpassbar auf verschiedene Gleistypen durch einstellbare Auflagen Einfaches und sicheres Verschieben des Gleispodests dank Automatikbremse und Doppel-Bedienhebel Robuste und wartungsfreie Laufrollen Rutschhemmender Plattformbelag in Aluminium geriffelt (R9) Bündiger Übergang zum Gleisbereich mit Warnmarkierung Steckbares Geländer mit Knie- und Fußleiste als Zubehör für Stirnseiten erhältlich Dank optionalem Verbindungsteil spaltfrei mit weiteren Gleispodesten koppelbar. Dadurch sind auch komplette Gleisgruben abdeckbar Maximale Belastung: 300 kg

Klappbarer Arbeitsbock aus Aluminium Stabile Rechteckrohr-Holme Auflage aus rutschfester Siebdruckplatte Zusammengeklappt nur 110 mm breit Queraussteifung durch geschweißte Vierkantsprossen Hohe Standsicherheit durch Spreizsicherung mit zwei hochfesten Perlongurten unterhalb der Sprosse Holmenden mit Innenschuhen und Abdeckkappen Maximale Belastung: 150 kg

Die klassische, robuste Holzanlegeleiter für viele Einsatzgebiete, z. B. für den rauen Einsatz auf der Baustelle. Holme und Sprossen aus feinjährigem Fichtenholz. Aufgrund ihrer konischen Bauweise mit angespitzten Holmenden entspricht die Bauanlegeleiter 1036 der DIN 4567-3 und unterliegt somit nicht der Traversenpflicht im Sinne der DIN EN 131.

Sicheren Stand durch trittsicher gerieftes Podest, verlängerte Holme und als Ablageschale geformte Knieleiste aus Aluminium. Zum Transport faltet sich das groß dimensionierte Podest hoch. Reißfeste Polyester-Gurtbänder als Spreizsicherung. Die TOPIC 1064 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

Aluminium · 2-teilig, mit breiter nivello®-Traverse · stabile Rechteckrohr-Holme · 30 x 30 mm Vierkantsprossen, beidseitig geriffelt · Sprossenabstand 280 mm · 4-fach gebördelte Sprossen-Holmverbindung · korrosionsbeständige Führungsbeschläge · Steckhaken mit automatisch einrastender Abhebesicherung · Höhenverstellung von Hand von Sprosse zu Sprosse · äußere Breite 420 mm · Traverse beidseitig mit rutschsicheren und flexiblen nivello®-Leiterschuhen, für optimale Bodenhaftung und sicheren Standab Ausführung 2 x 14 Sprosssen ist die Oberleiter mit Wandlaufrollen ausgestattet Die nivello®-Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt. Bei einer eingefahrenen Leiterlänge von über 3,0 m können die Leiternteile nicht mehr separat genutzt werden.

Anlegeleiter mit Stufen für eine breitere und längere Standfläche. Einfach im Gebrauch, höchstmögliche Sicherheit durch rutschhemmende Kunststofffüße

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Fahrbare Plattformtreppe aus Aluminium mit Neigung 45° Stufen- und Plattformbreite: 1.000 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Plattformleiter aus Aluminium Stabile Rechteckrohr-Holme 80 mm tiefe · geriffelte Stufen Große · trapezförmige Plattform (400 / 360 x 425 mm) 4-fach gebördelte Stufen-/Holmverbindung Konische Holmführung für einen sicheren Stand Zwei vormontierte Handläufe für sicheren Auf- und Abstieg Leitergelenk 'safe-cap' Rutschsichere Leiterschuhe Spreizsicherung mit zwei hochfesten Perlongurten Stufenabstand: 235 mm Leiterneigung: 70° Maximale Belastung: 150 kg
