Krause STABILO KaminkehrerLeiter Braun 1x14 Sprossen

Stufen-Anlegeleiter aus Holz Holme und Stufen aus keilverzinkter Kiefer oder astfreier Caroline-Pine 92 mm tiefe · geriffelte Stufen In Holm eingelassene Stufen mit Gewindestab Abgeschrägtes Holmende zur optimalen Wandauflage oder -befestigung Stufenabstand: 235 mm Leiterbreite: 420 mm (ohne Traverse) Leiterneigung: 70° Holz-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende befestigt Maximale Belastung: 150 kg

Wandhalter verstellbar

Die leichte und universell einsetzbare Aluminium-Anlegeleiter für alleBereiche.- Rundum profilierte Sprossen- Langlebige, 32-fach verbördelte Sprossen-/Holmverbindung- Großdimensionierte Holme- Rutschhemmende Fußstopfen (SafetyCap)- Ab 12 Sprossen mit Quertraverse für noch mehr Sicherheit

Anlegeleiter mit Stufen für eine breitere und längere Standfläche. Einfach im Gebrauch, höchstmögliche Sicherheit durch rutschhemmende Kunststofffüße

- Für die Serien 10 und 50

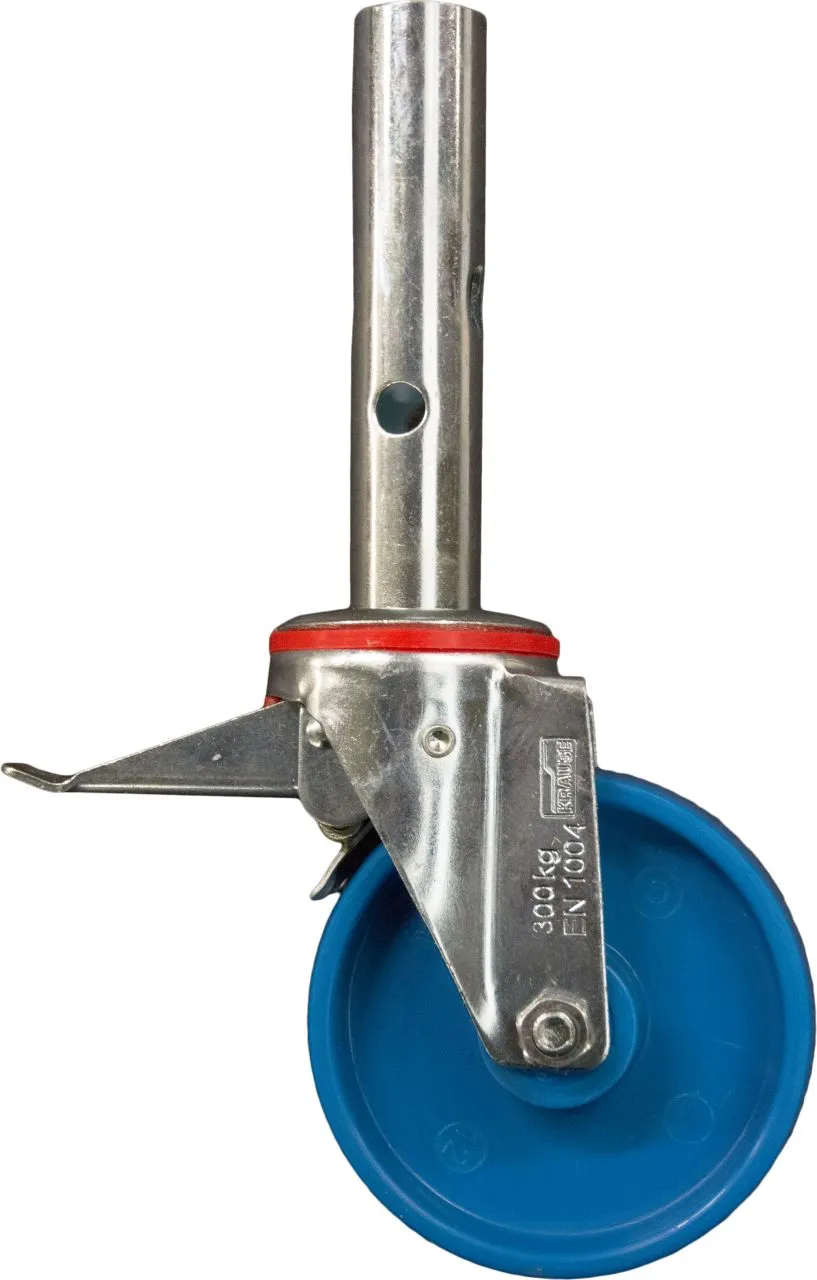

"RollTec" - Einzel- Ersatzteil+Fahrrolle (Stück) 125,0 mm Durchmesser

Sprossen-Anlegeleiter aus GFK/Alu Holme aus glasfaserverstärkten Kunststoff-Profilen (mind. 10 Jahre Altersbeständigkeit) Beidseitig geriffelte Vierkantsprossen 30 x 30 mm aus Aluminium 4-fach gebördelte Sprossen-/Holmverbindung Sprossenabstand: 280 mm Leiterbreite: 420 mm (ohne Traverse) Maximale Belastung: 150 kg Geeignet für das Arbeiten in der Nähe von oder an unter Spannung stehenden Teilen Geprüft bis 1.000 Volt nach DIN EN 61478:2002 Abschnitt 6.5.1 und A1:2004 Kategorie 1 (entspricht europäischer Norm DIN EN 131-7) nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt) Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer Sensibilität vom Umtausch ausgeschlossen

Die traditionelle Stehleiter in vielfältiger Sicherheits-Ausstattung: kunststoffummantelte Stahlscharniere, reißfeste Polyester-Gurtbänder für Kraftübertragungen bis 3 kN als Spreizsicherung und rutschhemmende Kunststofffüße. Zusätzliche Aussteifer am Holmende sorgen für ein Übertreffen der Werte der DIN EN 131. Die TOPIC 1039 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

Die klassische Ausführung der Stehleiter mit bequemen breiten Stufen. Kunststoffummantelte Stahlscharniere, Verstärkungswinkel und reißfeste Polyester-Gurtbänder sind Qualitätsmerkmale. Beide oberen Stufen bilden gemeinsam eine Ablagefläche. Die TOPIC 1043 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

1 Satz = 2 Stück

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Für Vollkunststoffleitern Inkl. Befestigungsmaterial 1 Satz = 2 Stück

Holme aus Kiefer/Fichte oder astfreier Carolina-Pine, Sprossen aus Buche gefertigt · verzapfte Sprossen-/Holmverbindung, dadurch glatte Holmoberfläche · stabiles Stahl-Hufeisenscharnier · serienmäßig mit praktischem Eimerhaken ausgestattet · hohe Standsicherheit durch Spreizsicherung mit 2 verzinkten Stahlketten

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Bei Bedarf kann ein zweiter Handlauf eingesetzt werden.+ 15 Stufen 45°

Arbeitspodest aus Aluminium Besonders stabile Konstruktion aus Rechteckrohr-Holmen Plattformtiefe: 460 mm 240 mm tiefe Stufen Im Raster von 200 mm erweiterbar Serienmäßig mit zwei Schiebegriffen Zwei Hubrollen Ø 125 mm für ein leichtes Verfahren von Ort zu Ort Rutschfeste Kunststoffschuhe Neigung: 45° In verschiedenen Stufen- und Plattformausführungen erhältlich Maximale Belastung: 200 kg

2-teilig aus Aluminium · stabile Rechteckrohr-Holme · 80 mm tiefe, geriffelte Stufen · 4-fach gebördelte Stufen-/Holmverbindung · einfache Höhenverstellung und sicherere Arretierung von vorne durch seitliche korrosionsbeständige Steckbeschläge · extra breite Standfläche von 170 mm Tiefe im Überlappungsbereich der Unter- und Oberleiter · Oberleiter mit Leiterkopfsicherung (Klettband) zur Befestigung an Dachrinnen o.ä. Unterleiter mit nivello®-Traverse für einen extra sicheren Stand und Aufstieg · Oberleiter mit nivello® Leiterschuhen, da zur Einzelnutzung entnehmbar · max. Gesamtbelastung 150 kg Die nivello®-Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt.

TOPIC Holmverlängerung (1 Stk.) zur Holmverlängerung bei Verwendung an Treppen oder Podesten, Verstellbereich 400 mm, einfache Befestigung durch zwei groß dimensionierte Flügelschrauben

Befestigungsmaterial zur Selbstmontage 1 Satz passend für 2 Haken enthält 4 Hülsen · 4 Senkschrauben · 4 Unterlegscheiben · 4 Sechskantmuttern
