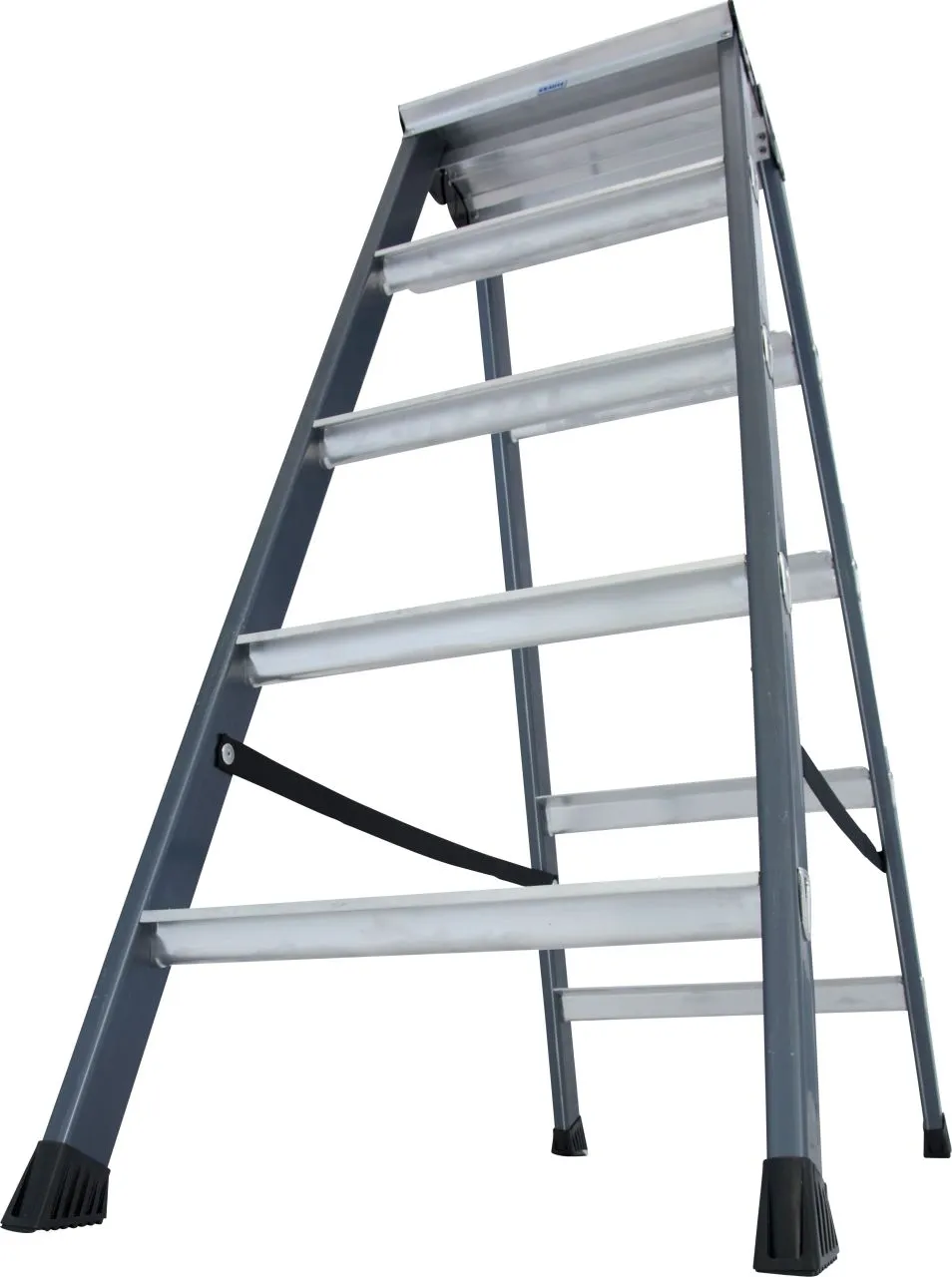

Krause MONTO SePro D Stufen-DoppelLeiter eloxiert 2x5 Stufen

Sprossen-Schiebeleiter aus GFK. Holme und Sprossen aus glasfaserverstärkten Rechteckrohr-Profilen (mind. 10 Jahre Altersbeständigkeit). Beidseitig geriffelte Vierkantsprossen 28 x 29 mm. Ohne Füllstoffe. Hochfeste Sprossen-/Holmverbindung. Beschläge stahl verzinkt. Einfache Höhenverstellung von Sprosse zu Sprosse. Oberleiter ab Größe 2 x 12 Sprossen mit Wandlaufrollen. Korrosionsbeständige Führungsbeschläge. Oberleitern bis 3,0 m mit nivello®-Leiterschuhe. Sprossenabstand: 280 mm. Leiterbreite: 420 mm (ohne Traverse). nivello®-Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik. Geeignet für das Arbeiten in der Nähe von oder an unter Spannung stehenden Teilen. Seilzugleiter geprüft nach DIN EN 131. Die Ausführung berücksichtigt die EN 61478:2002 (1.000 Volt). Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar. Maximale Belastung: 150 kg. Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse verwendet werden · wenn diese ausschließlich bestimmungsgemäß eingesetzt werden (z. B. fest eingebaut · mit Haken versehen · mit Gurt befestigt). Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer Sensibilität vom Umtausch ausgeschlossen

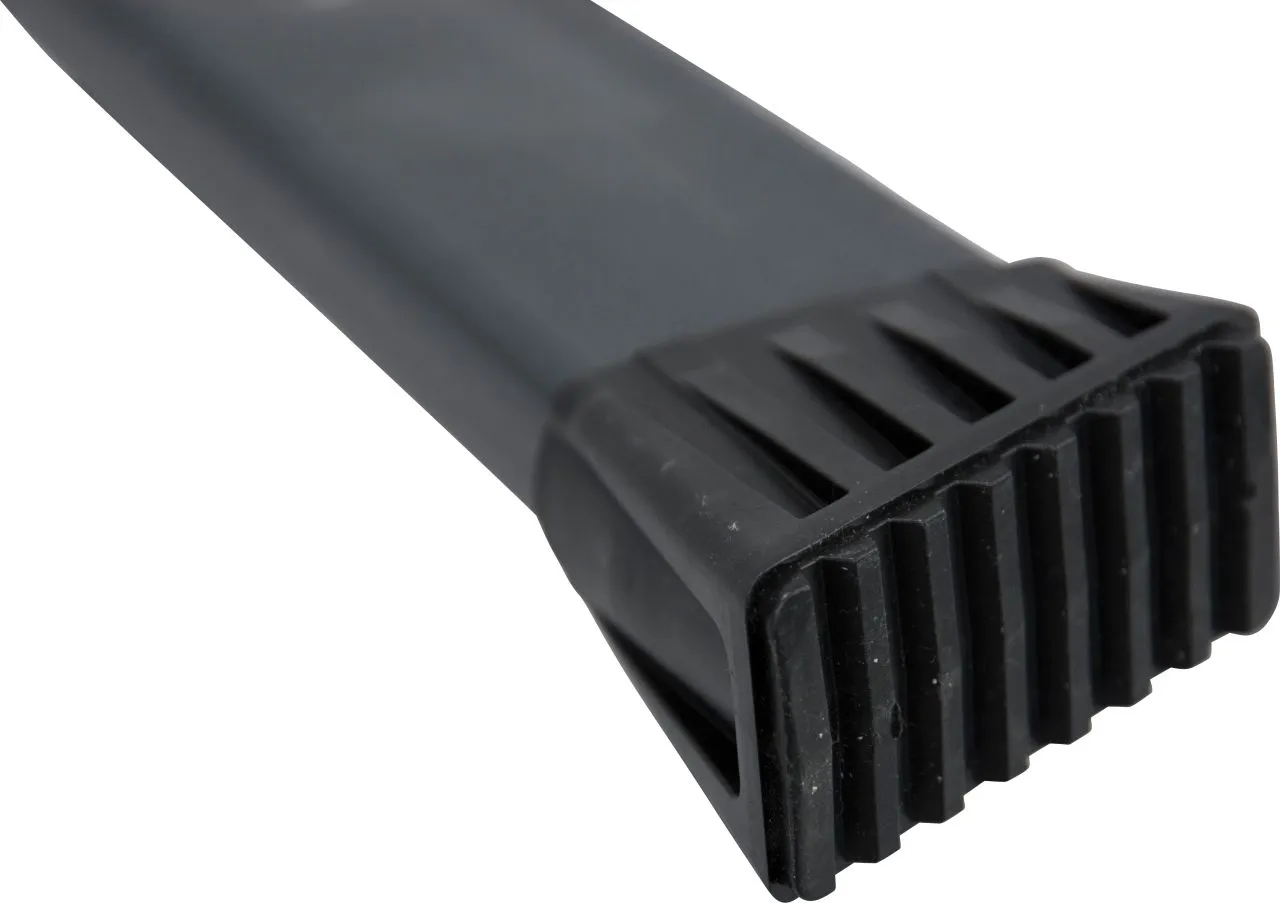

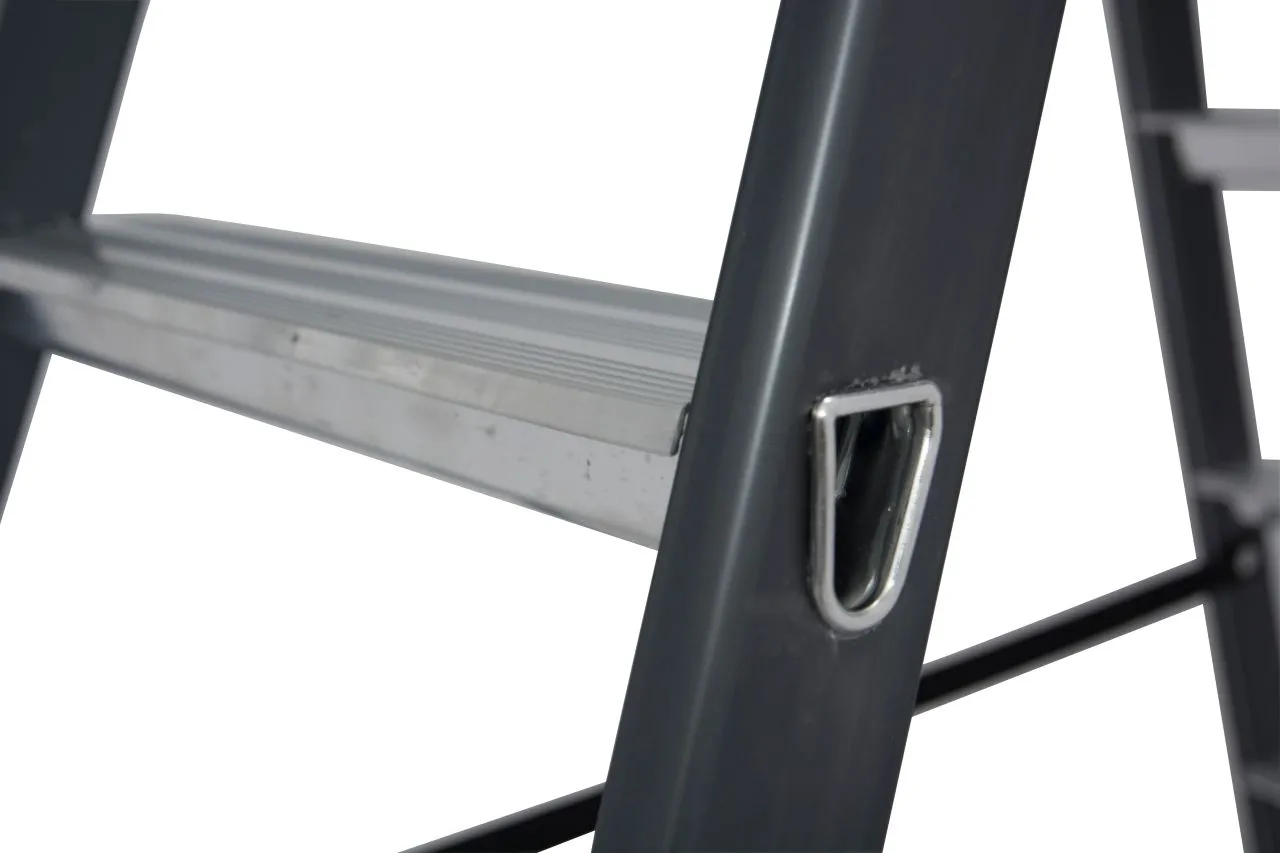

Aluminium · beidseitig begehbar · Stufen 80 mm tief geriffelt · geschraubte Stufen-Holmverbindung · robuste Scharniere · Stufenabstand 235 mm · Leiterneigung 70° · hohe Standsicherheit · rutschfeste Leiterschuhe · Spannverbindung durch hochfeste Polyestergurte · max. Gesamtbelastung 150 kg

Zur Sicherung von Anlegeleitern an magnetischen Untergründen Stufenlos und ohne Werkzeug am Holm festklemmbar Die beweglichen Haken passen sich dem Leiterwinkel an 1 Satz = 2 Stück

Sprossen-Stehleiter aus Aluminium Stabile Rechteckrohr-Holme Beidseitig geriffelte Vierkantsprossen 30 x 30 mm 4-fach gebördelte Sprossen-/Holmverbindung nivello®-Traverse in optimaler Breite zum gewählten Produkt für einen extra sicheren Stand und Aufstieg dank nivello®-Leiterschuhe mit 2-Achsen-Neigungstechnik · Anstellwinkel-Kontrolle und wechselbaren Fußplatten. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt Höhenverstellbar von Sprosse zu Sprosse mit wenigen Handgriffen Kunststoff-Endkappen am oberen Holmende Spreizsicherung mit zwei hochfesten Perlongurten Sprossenabstand: 280 mm Leiterbreite: 420 mm (ohne Traverse) Maximale Belastung: 150 kg

Leichter Aluminium-Tritt in 5 knalligen Farben. In Haushalt undVerwaltung die ideale Ergänzung.+ 350 x 250 mm große Stand-Plattform, 25 % größer als der Standard+ Schmal auf 220 mm zusammenklappbar+ Leicht und platzsparend zu verstauen+ Sicherung gegen versehentliches Zusammenklappen+ Große Fußkappen, rutschhemmend und bodenschonend+ Großdimensionierte Holme für hohe Stabilität und Langlebigkeit

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt, da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41), die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Personenkreis, Gesamtsteighöhe) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) empfehlenswert. Liegt die Ausstiegsstelle an Verkehrswegen oder Arbeitsplätzen, wird eine Durchgangssperre benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen der Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören)

Fahrbare Plattformtreppe aus Aluminium mit Neigung 45° Stufen- und Plattformbreite: 600 mm Plattformlänge: 460 mm Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie Plattform montiert (Gesamttrittfläche: 685 mm) Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R 9) · optional auch mit anderen Belägen erhältlich Handlauf beidseitig und 3-seitiges Plattformgeländer Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Geländerhöhe: 1.100 mm) Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bockrollen Ø 125 mm als Querfahrwerk am Stützteil garantieren ein einfaches Verfahren von Ort zu Ort · die integrierten Feststeller (Totalstop) sorgen für einen sicheren Stand Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung Maximale Belastung: 1,5 kN/m2 · Stufenbelastung 150 kg · Gesamtbelastung 300 kg Hinweis: Im Standard sind Verbindungsteile aus verzinktem Stahl enthalten · welche für den Innenbereich geeignet sind. Gegen Mehrpreis können diese auch in Edelstahl ausgeführt werden · was für den Außenbereich empfohlen wird

Sprossen-Schiebeleiter aus GFK / Alu Holme aus glasfaserverstärkten Rechteckrohr-Profilen (mind. 10 Jahre Altersbeständigkeit) Beidseitig geriffelte Vierkantsprossen 30 x 30 mm aus Aluminium 4-fach gebördelte Sprossen-/Holmverbindung Bei Größen bis 2 x 12 Sprossen: Einfache Höhenverstellung von Sprosse zu Sprosse Ab Größe 2 x 14 Sprossen: Bequeme Höhenverstellung von Sprosse zu Sprosse durch Seilzug mit automatisch wirkenden Einfallhaken Oberleiter ab Größe 2 x 12 mit Wandlaufrollen Korrosionsbeständige Führungsbeschläge Oberleitern bis 3,0 m mit nivello® Leiterschuhen Sprossenabstand: 280 mm Leiterbreite: 420 mm (ohne Traverse) Maximale Belastung: 150 kg Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite zum gewählten Produkt für einen sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird zweifach am unteren Holmende verschraubt Geeignet für das Arbeiten in der Nähe von oder an unter Spannung stehenden Teilen Geprüft bis 1000 V nach DIN EN 61478:2002 Abschnitt 6.5.1 und A1:2004 Kategorie 1 Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil bei Längen über 3,0 m nicht von der Leiter trennbar Hinweis: Produkte mit GFK-Anteil sind aufgrund ihrer Sensibilität vom Umtausch ausgeschlossen

Robust und kompakt, der Treppo Aluminium-Klapptritt für Montagearbeiten.- Sehr große obere Standfläche 420 x 250 mm für einen sicheren Stand- Rutschhemmende, komfortable 125 mm tiefe Stufen- Einhändig bedienbare Multifunktions-Klappsperre für einen sicherenStand und leichte Handhabung- Große, rutschhemmende, profilierte und bodenschonende Fußkappen- Leicht verstaubar

Lichte Weite 300 mm Rechteck-Holme 58 x 25 mm Geriffelte Sprossen Verschiedene Wandhalter als Zubehör erhältlich Gewicht 10,3 kg

Einsatzbereich: An Gebäuden für Wartungs- und Reinigungsarbeiten. Für Schornsteine gelten bzgl. Befestigung und Rückenschutz besondere Vorschriften. Unabhängig von der Steighöhe gilt: Als Absturzsicherung kann entweder Rückenschutz oder Steigschutz verwendet werden (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab. Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden. Durchgangssperre (Sicherungstüre) wird immer benötigt. Die senkrechte Überschneidung von aufeinanderfolgenden Leiterzügen muss mindestens 1.680 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich. Spalt beim Austritt darf nicht größer als 75 mm sein. Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Beim Ausstieg nach vorne muss die oberste Sprosse auf der Höhe der Ausstiegsebene liegen. Bei Steigleitern mit Steigschutz muss bei Durchstiegen die Freifläche vor der Leiter mindestens 800 x 800 mm betragen. Bei Neuanlagen im Bestand sollten diese Maße ebenfalls eingehalten werden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 180 mm betragen. Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang. Für ein sicheres Umgreifen der Seitenholme muss der Freiraum zu angrenzenden Teilen um die Seitenholme herum mindestens 75 mm betragen (mit Ausnahme von Bauteilen die zur Steigleiteranlage gehören). Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen. Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Die stabile zweiteilige Schiebeleiter für den professionellen Einsatz.- Stabile holmumgreifende Aluminium-Führungsprofile für eine hoheStabilität- Automatisch einrastende Sperrhebel (AutoSnap-System) für einensicheren Transport- Holme aus stabilem Alu-Pressprofil mit Kantenverstärkung- Rutschhemmende, rundum profilierte 30 mm tiefe Sprossen für einensicheren Stand.- Leiternteile auch einzeln verwendbar- Rutschhemmende Fußstopfen (SafetyCap)- Ab der Ausführung 2x12 Sprossen ist das Schiebeteil mit der neuenTrigon-Traverse ausgestattet.

Einsatzbereich Zugang zu Maschinen und maschinellen Anlagen. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist der Rückenschutz dem Steigschutz vorzuziehen (Kombination nicht erlaubt · da die Rettung von Personen durch den Rückenschutz behindert wird). Arbeitsmedizinische Untersuchung zur Höhentauglichkeit (z. B. G 41) · die Notwendigkeit hängt von der Gefährdungsbeurteilung (u. a. Gesamtsteighöhe · Art der Absturzsicherung) der jeweiligen Steigleiteranlagen ab Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden Durchgangssperre (Sicherungstüre) wird immer benötigt Wenn es die Zugangssituation erfordert · müssen bei Steigleitern mit Steigschutz geeignete Schutzeinrichtungen (z. B. Stahl-Abschlusstüre) gegen unbefugte Benutzung vorhanden sein. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Bei mehrzügigen Leiterzügen muss die Überschneidung des Rückenschutzes mindestens 2.000 mm betragen. An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 60–75 mm sein Antrittsmaß: Abstand Einstiegsebene bis zur ersten Sprosse 100 – 400 mm. Die Oberkante der obersten Sprosse muss sich auf gleicher Höhe mit der Lauffläche der Ausstiegstelle befinden. Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Die Verbindung zum Steigschutz muss von einem gesicherten Standplatz aus herzustellen und zu lösen sein. Ein gesicherter Standplatz ist z. B. ein Podest mit Geländer und einem gesicherten Zugang Am Ausstieg ist eine Sicherungstüre Bestell-Nr. 063502 erforderlich. Diese ist nicht im Lieferumfang des Komplettsatzes enthalten und ist separat zu bestellen Die maximale Höhe der einzelnen Leiterabschnitte beträgt 6,0 m

Einhängeplattform zur Verwendung an allen Sprossenleitern, einfache Einhängung über die Sprosse

stabile Stahlrohrkonstruktion · lackiert · Feststellhebel zur Arretierung der Füße · höhenverstellbar im Raster von 5 cm · berufsgenossenschaftlich zugelassen Ein Lackschaden ist kein Reklamationsgrund!

Die klassische Ausführung der Stehleiter mit bequemen breiten Stufen. Kunststoffummantelte Stahlscharniere, Verstärkungswinkel und reißfeste Polyester-Gurtbänder sind Qualitätsmerkmale. Beide oberen Stufen bilden gemeinsam eine Ablagefläche. Die TOPIC 1043 ist optional auch mit einer Kette als Spreizsicherung erhältlich (Preis auf Anfrage).

Robuste fahrbare Aluminium-Treppe, das sichere und mobile Arbeitsmittel für alle Arbeitsbereiche in Anlehnung an die DIN EN ISO 14122. + Stufenbreite: 600 - 800 - 1000 mm (Stufen Alu gerieft) + Stufentiefe: 225 mm bei 45° und 175 mm bei 60° Neigung + Alu-Gitterrost-/-Lochblechstufen auf Anfrage (Stufentiefe 240 mm bei 45° und 185 mm bei 60° Neigung) + Standardplattformtiefe: 700 mm, Verlängerung und Verbreiterung auf Anfrage möglich + Lieferung mit beidseitigem Handlauf und umlaufendem 1100 mm hohem Plattformgeländermit Knie- und Fußleiste + Handläufe sind bei einer Treppenneigung von 45° mit einer Knieleiste ausgestattet + 2 Lenkrollen, Ø 160 mm mit Feststellern am Steigteil und 2 Lenkrollen, Ø 160 mm mit Feststellern am Steig- und Stützteil + Stabile Fahrwerkstraverse am Steig- und Stützteil + Die Lieferung erfolgt in vormontierten Baugruppen + Treppen mit anderem Neigungswinkel, Stufenbreite und Oberfläche als Sonderausführungauf Anfrage möglich + *gem. DIN EN ISO 14122 ist ab einer senkrechten Höhe von über 4000 mm ein Zwischenpodest erforderlich Mögliches optionales Zubehör: + Sicherungsschranke + Sicherungstür + Abnehmbare Werkzeugablage + Steckbares Geländer + Rutschhemmender Handlauf + Sicherungskette + Stufenkantenmarkierung + Zentralbremse(handbetätigt) + Rammschutzleisten + Verkürzte Traverse (Ballastierung notwendig) + Bockrollen am Stützteil + ComfortStop

Zur seitlichen Befestigung · wenn der Anbau in der Mitte der ortsfesten Leiter aus Platzgründen nicht möglich · z.B. bei Schachleitern mit lichter Weite 300 mm

Einsatzbereich Notleiteranlagen sind bauliche Anlagen · über die sich selbstrettungsfähige Menschen im Gefahrenfall retten oder Menschen gerettet werden können. Unabhängig von der Steighöhe gilt: Als Absturzsicherung ist Steigschutz nicht zulässig Bei der Planung von Notleiteranlagen · insbesondere der Zustiegssicherungen · ist die zuständige Brandschutzdienststelle mit einzubinden Ein Nachweis für die Tragfähigkeit des Untergrunds muss für jedes Bauvorhaben durch einen verantwortlichen Sachverständigen für Standsicherheit geprüft und abgenommen werden An ungesicherten Ausstiegsstellen sind beidseitig zur Steigleiter angebrachte oder in die Ausstiegsebene geführte Geländer erforderlich Spalt beim Austritt darf nicht größer als 75 mm sein Bei möglichen Absturzhöhen ab 1 m sind an Ein- · Aus- und Überstiegen Haltevorrichtungen erforderlich. Für seitliche Überstiege müssen die Leiterteile höher geführt werden Antrittsmaß: Abstand Einstiegsebene zur ersten Sprosse 100 – 400 mm · oberste Sprosse bündig mit der Einstiegsebene Die Spaltmaße zwischen Steigleiteranlage und Geländer dürfen maximal 120 mm betragen Auslösemechanismus Notabstiegsleiter über Fußbedienhebel oder Sicherungsschranke Ein vertikal bewegliches Leiterteil ist nur am untersten Leitersegment zulässig. Dieses ausfahrbare Leiterteil muss sich vor seinem Betreten selbsttätig absenken. Im abgesenkten Zustand müssen die Sprossen des ausgefahrenen Leiterteils und des untersten Leitersegments auf gleicher Höhe liegen Zustiegspodeste müssen als Zustiegsmöglichkeiten auf Notleiteranlagen die gesamte Zustiegsöffnung (z.B. Fensterbreite) abdecken Die senkrechte Überschneidung von aufeinander folgenden Leiterzügen muss mindestens 1.680 mm betragen Durchstiegsöffnungen innerhalb von Balkonen sowie Zustiegsöffnungen in Balkonumwehrungen sind gegen das Abstürzen von Personen zu sichern. Die technische Ausführung muss sicherstellen · dass die Funktion dauerhaft gewährleistet ist Die Notsteigleiter sollte auf tragfähigen · für Fluchtwege vorgesehene und gesicherte Flächen · die aus den Gefahrenbereichen führen · enden
