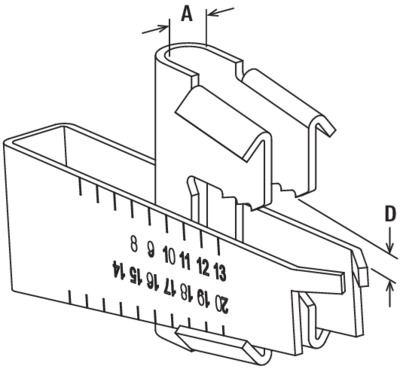

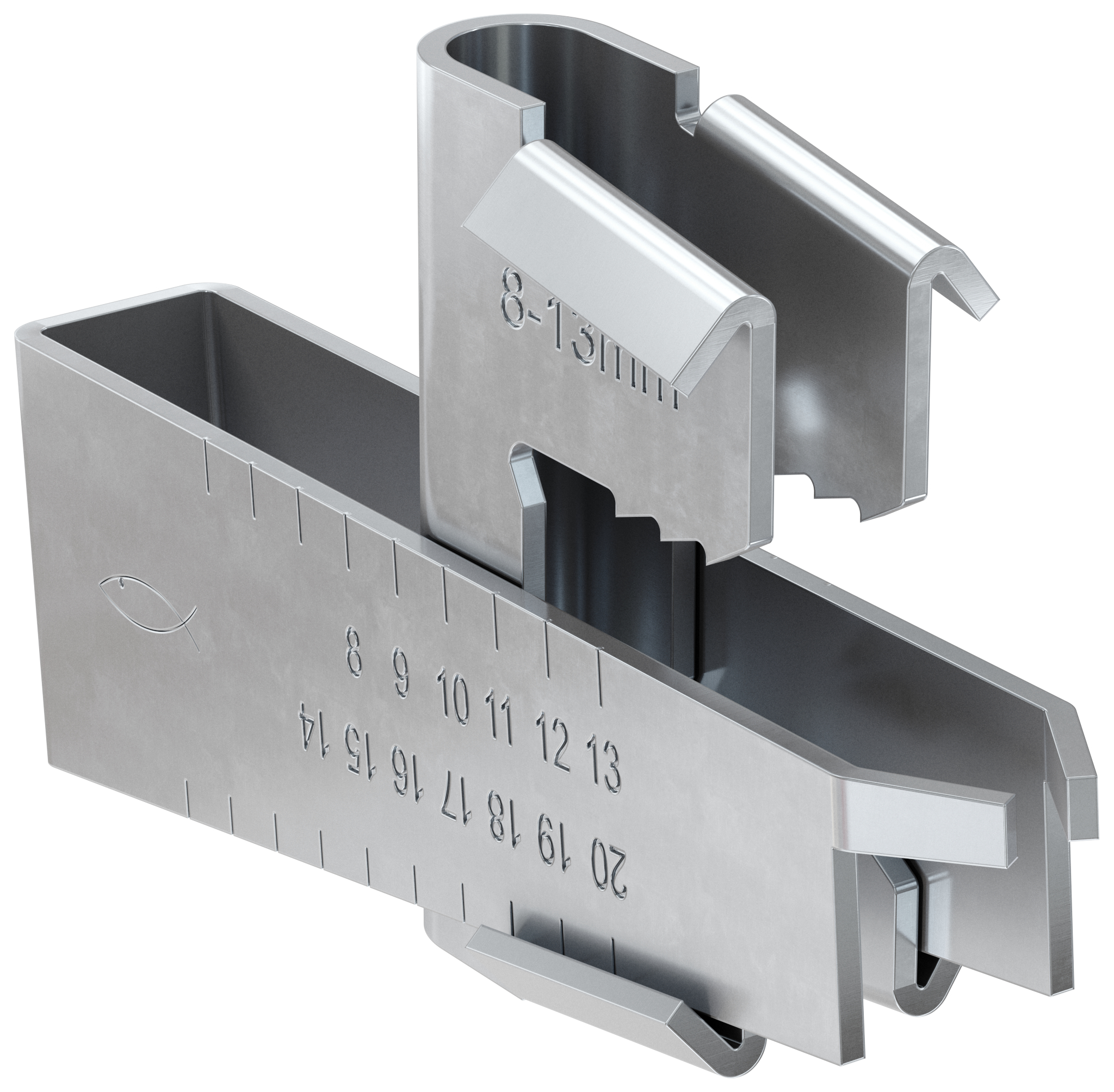

fischer Trägerklammer TKL S ø 11 A4
Abbildung ähnlich
Trägerklammer zum einfachen Befestigen an Stahlträgern.
Produktnummer:
356662_564391
Hersteller:
FISCHER
EAN:
4048962460919
Produktnummer:
356662_564391
fischer Trägerklammer TKL S ø 11 A4

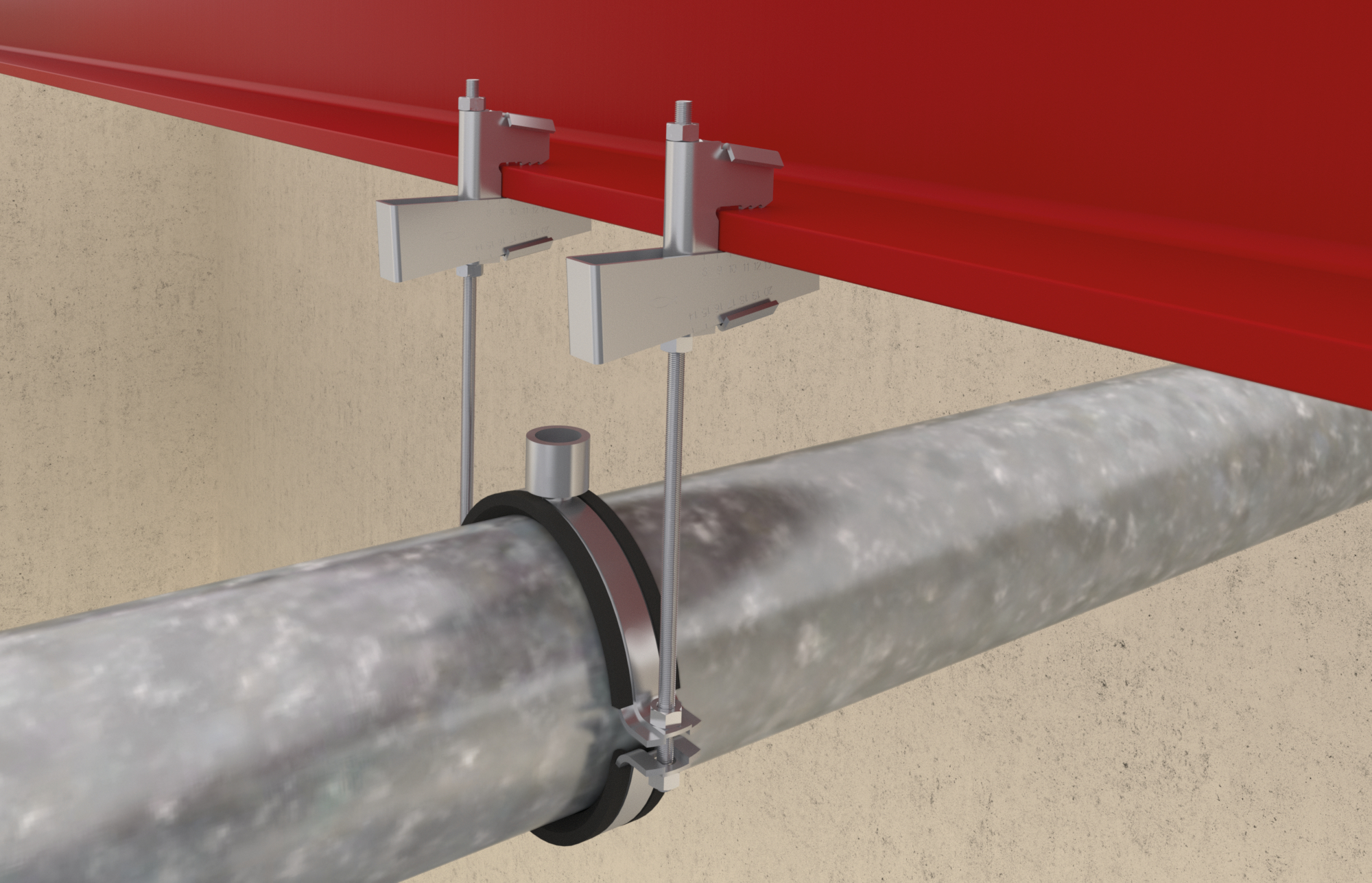

Die fischer Trägerklammer TKLS ist die effiziente Befestigungslösung an Stahlträgern ohne Schweißen und Bohren. Die TKLS eignet sich für jede Art von Rohrleitungsbefestigung, insbesondere auch für Sprinklerrohrleitungen. Sie wird mit dem Einschlagkeil fixiert. Durch die Verzahnung kann die Trägerklammer am Stahlträger nicht verrutschen. Die Prüfzeichen VdS und FM garantieren Sicherheit bei der Montage. Die Ausführungaus nicht rostendem Stahl istfür die Installation im Freien und in hochkorrosiver Umgebung.
- Prüfzeichen von VdS, FM und UL.
- Einfache Befestigung ohne Schweißen und Schrauben. Das spart Zeit und Kosten.
- Hohe Tragkraft durch massive Ausführung.
- Nachträgliche Höhenjustierung der Gewindestange dank Durchgangsbohrung.
- Edelstahl A4.
G9
- Die Bauform der TKLS mit Einschlagkeil erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.
- Die Zähne der TKLS verhindern wirksam das Abrutschen vom Stahlträger.
- VdS- und FM-Zulassung garantieren objektiv geprüfte Funktionssicherheit.
- Die TKLS lässt eine Vormontage der Gewindestange zu und ermöglicht jederzeit eine nachträgliche Höhenregulierung.
geeignet für
Anwendung
- Alle Arten von Befestigungen mittels Gewindestange an Stahlbauträgern mit geneigten Flanschinnenseiten bis zu 14%.
- Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.
- Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

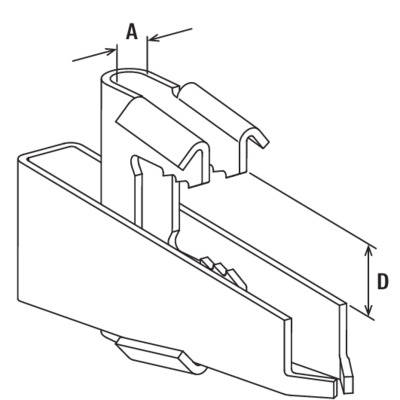

Eigenschaften "fischer Trägerklammer TKL S ø 11 A4"
| Breite: | 180,00 mm |
|---|---|
| FM-Zulassung: | Ja |
| Gewicht: | 4400,00 gr |
| Gewindeart: | metrisch |
| Höhe: | 135,00 mm |
| Kollektion: | TKLS |
| Loch-Ø: | 11 mm |
| Länge: | 270,00 mm |
| Material: | A4 |
| Max. empf. Rohr-ø nach VDS CEA 4001: | > DN 50 ≤ DN 100 |
| Max. empf. statische Last (zentr. Zug): | 3.5 kN |
| Oberflächenschutz: | unbehandelt |
| Profi / DIY: | Profi |
| Prüfzeichen: | FM (Factory Mutual) |
| Spannbereich: | 8 - 20 mm |
| Typbezeichnung: | Trägerklammer |
| VdS-Anerkennung: | Ja |
| Volumen: | 6561,00 cm³ |
| Werkstoff: | rostfreier Stahl |
| Werkstoffgüte: | A4 |
Ähnliche Artikel
fischer Ankerschiene FES-H-S-29/20-200-HDG
22,81 €*
Abonnement
22 Varianten verfügbar
Warmgewalzte Ankerschienen kombinieren höchste Tragfähigkeit und Sicherheit.Tragfähigkeit in alle Richtungen. Ausgezeichnete Tragfähigkeit in Längsrichtung in Kombination mit FBC-S durch die Vollverzahnung des Systems.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren optimale Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen. Ausgezeichnete Tragfähigkeit in Längsrichtung in Kombination mit FBC-S durch die Vollverzahnung des Systems.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit gezahnten Hammerkopfschrauben FBC-S.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen
Varianten ab 15,89 €*

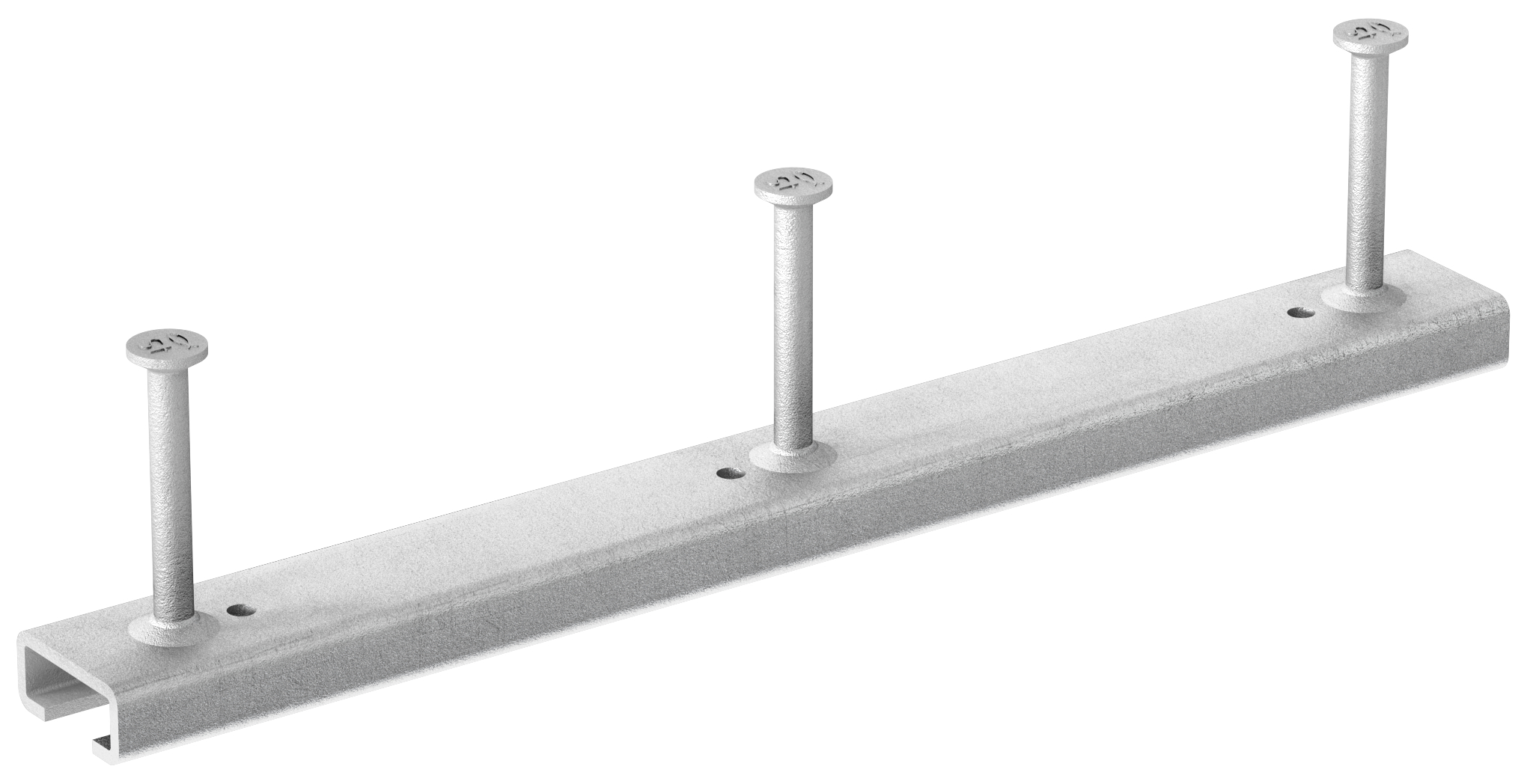

fischer Ankerschiene FES-C-28/15-100-HDG
25,23 €*
Abonnement
57 Varianten verfügbar
Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen
Varianten ab 12,81 €*

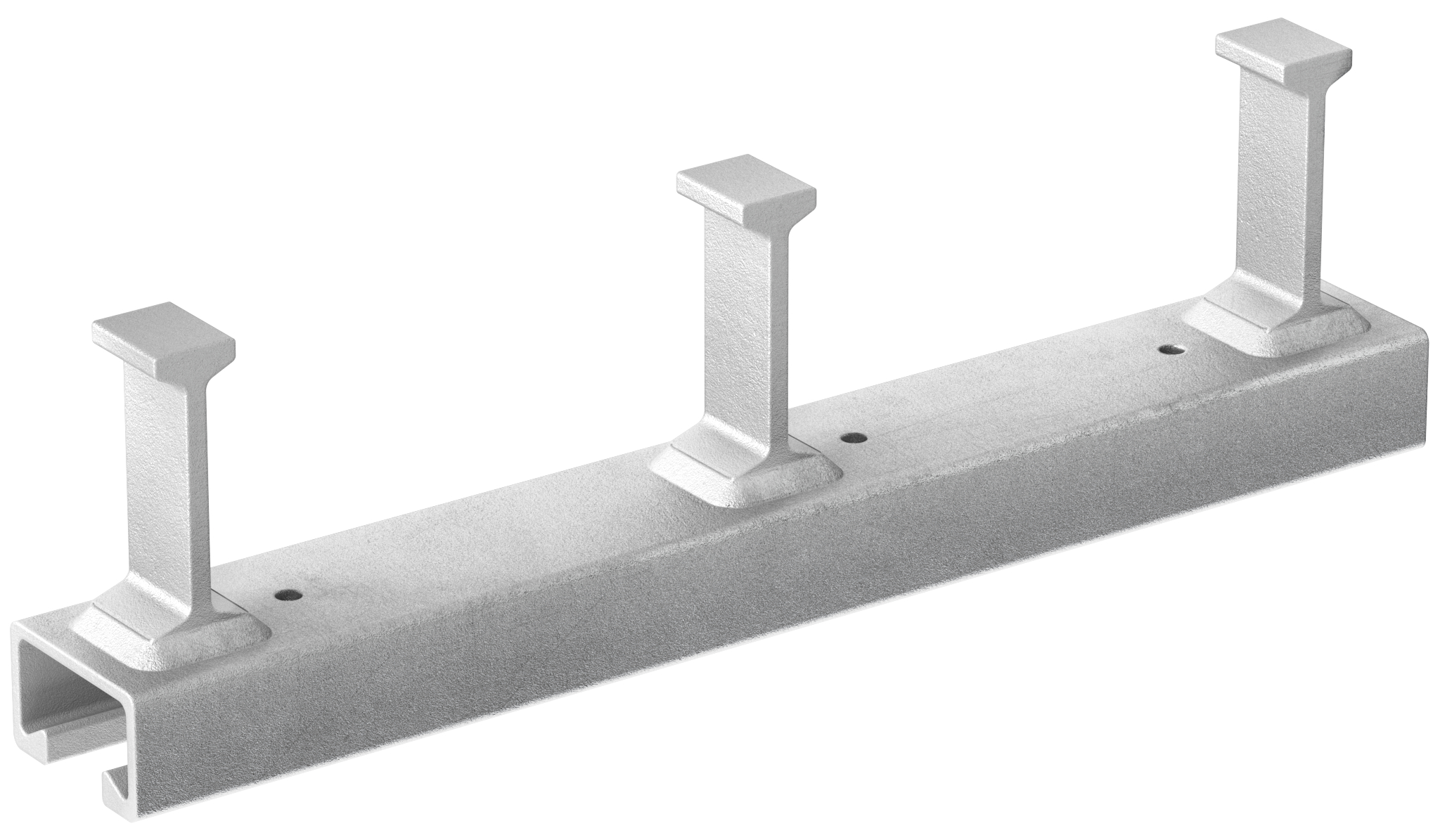

fischer Ankerschiene FES-H-I-40/22-150-HDG
17,37 €*
Abonnement
25 Varianten verfügbar
Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren ausgezeichnete Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen.Grundlegende Tragfähigkeit in Längsrichtung in Kombination mit Hammerkopfschrauben FBC-N.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC oder gekerbten Hammerkopfschrauben FBC-N.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen
Varianten ab 15,83 €*

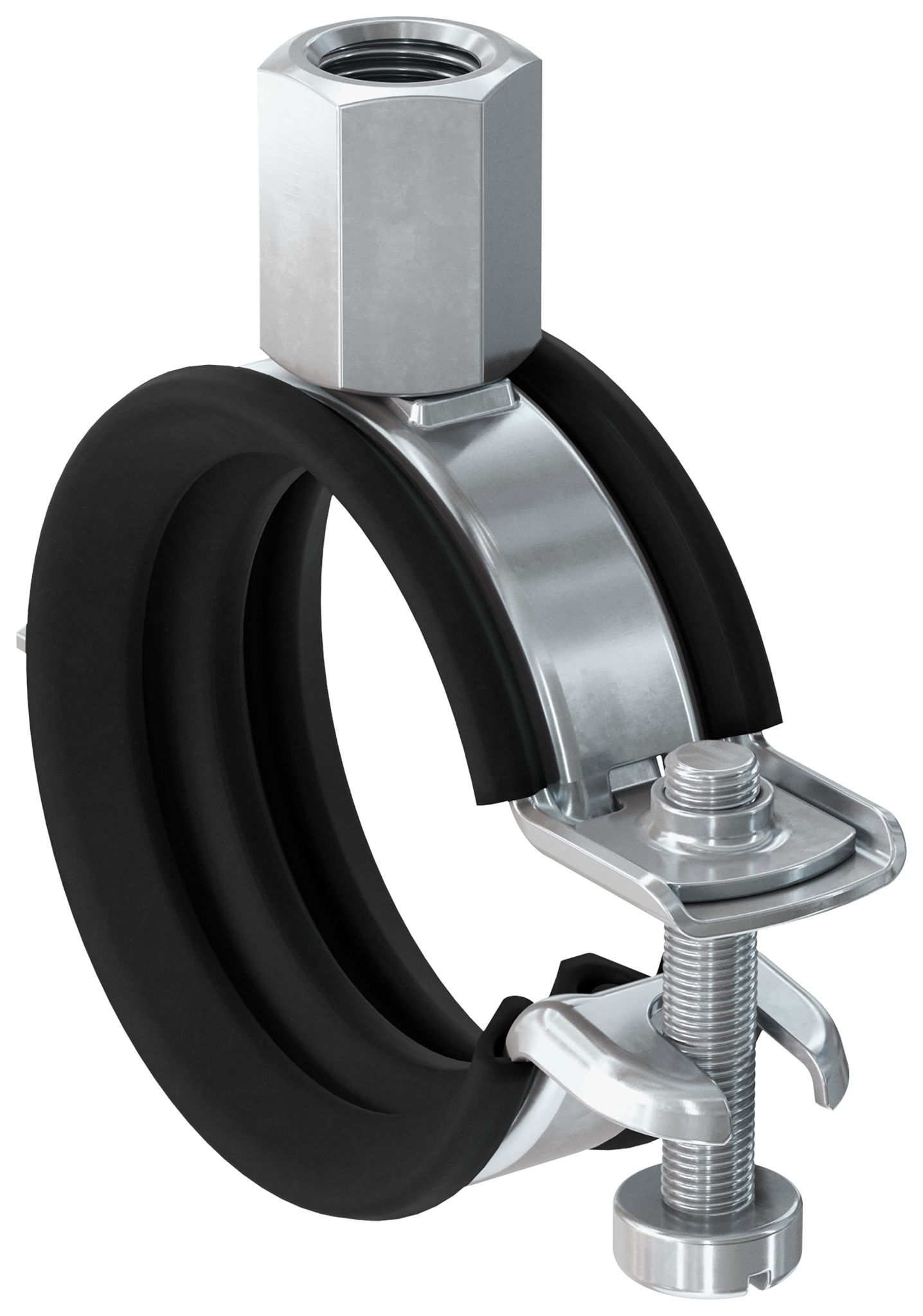

fischer Gelenkrohrschelle FGRS Universal M8/M10 12 - 15
27,11 €*
Abonnement
13 Varianten verfügbar
Die fischer Gelenkrohrschelle FGRS Universal ist eine Rohrschelle mit einer Schraube aus galvanisch verzinktem Stahl der Werkstoffgüte DD11 mit Kombi-Anschlussgewinde M8 / M10 oder Gewinde M8. Der Schnellverschluss und das Kombi-Anschlussgewinde ermöglichen eine einfache und zeitsparende Montage.Das Einrasten des Schnellverschlusses garantiert die sichere Justage des Rohres ohne ein Aufspringen der Schelle. Damit können Rohrleitungen mit einem Außendurchmesser von 12-66 mm mit Gewindestange oder Stockschraube sicher im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.Mit Schallschutz-Prüfbericht für objektiv geprüfte Funktionssicherheit.Vollständiger und lückenloser Durchmesser-Spannbereich für die Befestigung jeder Rohrgröße.Schnellverschluss mit umlaufendem Rand für eine sichere und bequeme Montage.Schellenband mit ausgeprägten Sicken am Rand für einen festen Halt und eine einfache Rohrjustage.Kombi-TX-Schlitzgewinde für mehr Flexibilität bei der Montage.G9Der Schallschutz-Prüfbericht garantiert objektiv geprüfte Funktionssicherheit.Der vollständige und lückenlose Durchmesser-Spannbereich erlaubt das Befestigen jeder Rohrgröße.Der einzigartige Schnellverschluss mit umlaufendem Rand ermöglicht eine sichere und bequeme Montage.Das Schellenband mit ausgeprägten Sicken am Rand gibt der Schalldämmeinlage einen festen Halt und vereinfacht die Rohrjustage.Die kompakte Bauweise der Rohrschelle erlaubt ein einfaches, nachträgliches Isolieren.Das Kombi-TX-Schlitzgewinde der Schraube erhöht die Flexibilität bei der Montage.geeignet fürAnwendungZeitsparendes Befestigen von Rohrleitungen bis 2“ mit Gewindestangen oder Stockschrauben.Zur Anwendung im trockenen Innenbereich.
Varianten ab 21,50 €*
fischer Ankerschiene FES-H-S-29/20-200-HDG
46,35 €*
Abonnement
22 Varianten verfügbar
Warmgewalzte Ankerschienen kombinieren höchste Tragfähigkeit und Sicherheit.Tragfähigkeit in alle Richtungen. Ausgezeichnete Tragfähigkeit in Längsrichtung in Kombination mit FBC-S durch die Vollverzahnung des Systems.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Warmgewalzte Ankerschienen kombinieren optimale Tragfähigkeit mit hoher Sicherheit und Flexibilität.Tragfähigkeit in alle Richtungen. Ausgezeichnete Tragfähigkeit in Längsrichtung in Kombination mit FBC-S durch die Vollverzahnung des Systems.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit gezahnten Hammerkopfschrauben FBC-S.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen
Varianten ab 15,89 €*
fischer Trägerklammer TKL S ø 9
103,82 €*
Abonnement
4 Varianten verfügbar
Die fischer Trägerklammer TKLS ist die effiziente Befestigungslösung an Stahlträgern ohne Schweißen und Bohren. Die TKLS eignet sich für jede Art von Rohrleitungsbefestigung, insbesondere auch für Sprinklerrohrleitungen. Sie wird mit dem Einschlagkeil fixiert. Durch die Verzahnung kann die Trägerklammer am Stahlträger nicht verrutschen. Die Prüfzeichen VdS und FM garantieren Sicherheit bei der Montage. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Prüfzeichen von VdS, FM und UL.Einfache Befestigung ohne Schweißen und Schrauben. Das spart Zeit und Kosten.Hohe Tragkraft durch massive Ausführung.Nachträgliche Höhenjustierung der Gewindestange dank Durchgangsbohrung.G9Die Bauform der TKLS mit Einschlagkeil erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Die Zähne der TKLS verhindern wirksam das Abrutschen vom Stahlträger.VdS- und FM-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Die Ausführung der TKLS aus Stahlblech gewährleistet höchste Tragkraft.Die TKLS lässt eine Vormontage der Gewindestange zu und ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungAlle Arten von Befestigungen mittels Gewindestange an Stahlbauträgern mit geneigten Flanschinnenseiten bis zu 14%.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im trockenen Innenbereich.
Varianten ab 78,05 €*

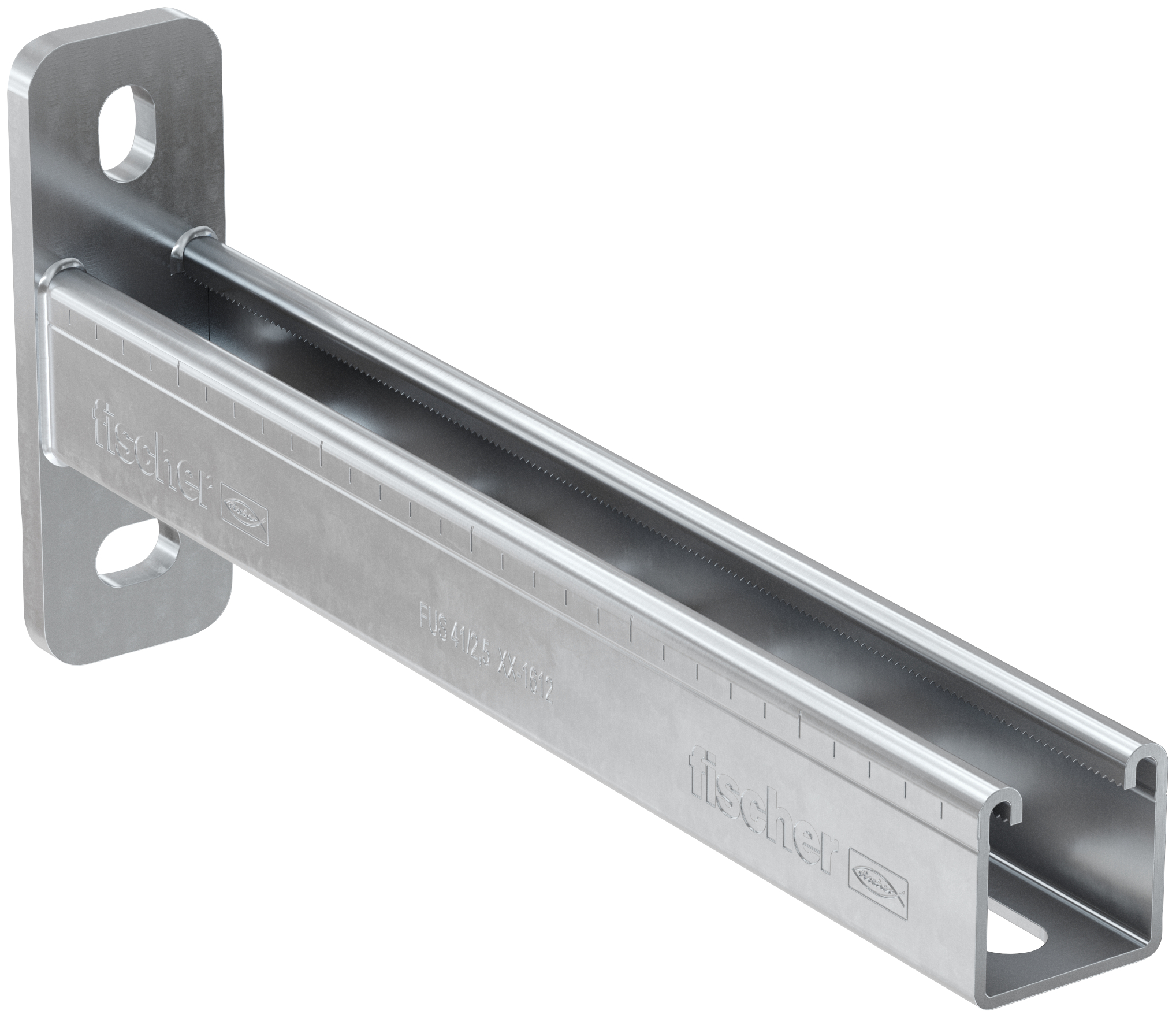

fischer Auslegerkonsole FCA 41/2,5 - 300
20,97 €*
Abonnement
9 Varianten verfügbar
Die Auslegerkonsole FCA ist als zweites Basiselement des Schienensystems FUS für die Befestigung von Installationen wie Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die um 90° zueinander gedrehten Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 200 - 1000 mm, ein Ablängen ist somit nicht notwendig. Dies spart Zeit und Kosten. Der Brandschutznachweis nach MLAR/EN13501 bietet ein Plus an Sicherheit.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Der Brandprüfbericht nach MLAR/EN13501 garantiert objektiv geprüfte Funktionssicherheit.Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z.B. Rohrtrassen entlang der Wand.Zur Anwendung im trockenen Innenbereich
fischer Trägerklammer TKLG M8 gvz galvanisch verzinkt
444,37 €*
Abonnement
2 Varianten verfügbar
Die fischer Trägerklammer TKLG eignet sich für die Befestigung von Rohrleitungen, insbesondere Sprinklerrohren, an geneigten Stahlträgern ohne Schweißen und Bohren. Die Trägerklammer wird mit einer Schraube fixiert. Durch das bewegliche Gelenk mit Gewindeaufnahme M8 oder M10 erlaubt die TKLG eine Montage an geneigten Stahlträgern. Durch die integrierte Gewindeaufnahme lassen sich Gewindestangen einfach montieren. Die TKLG verfügt über ein FM- bzw. VdS Zulassung und erlaubt dadurch den Einsatz in ortsfesten Sprinkleranlagen . Gefertigt wird die TKLG aus hochwertigem Stahl und ist zum Schutz vor Korrosion galvanisch verzinkt.FM- bzw. VdS-Zulassung zur Anwendung in ortsfesten SprinkleranlagenEinfache Montage an Stahlträgern ohne Schweißen und BohrenBewegliches Gelenk zur Montage an geneigten StahlträgernG9Die gelenkige Bauform erlaubt die Montage an geneigten oder gekippten Stahlträgern ohne Schweißen und Bohren.Der Gelenkanschluss ist um 360° drehbar und erlaubt eine Winkelmontage von 0-180°.FM- und VdS-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Geeignet zur Anwendung in ortsfesten Sprinkleranlagen.Die massive Ausführung der TKLG erlaubt eine hohe Tragkraft.Die Gewindeaufnahme M8 bzw. M10 erlaubt eine einfache und schnelle Montage von Gewindestangen an die TKLG.Geeignet für Stahlträger mit Flanschdicken bis max. 17mm.geeignet fürAnwendungDie gelenkige Trägerklammer TKLG ermöglicht eine einfache Befestigung von Rohrleitungen und Schienenabhängugen durch Klemmen an geneigten Stahlträgern.Zur Abhängung von Sprinklerleitungen an geneigten Stahlträgern bis zu einem Auslenkwinkel von max. 25° gemäß FM und VdS.Bei Rohrleitungen ≥ DN 65 und bei Montage an geneigten Stahlträgern muss die TKLG Trägerklammer für eine VdS konforme Montage zusätzlich mit der Sicherungslasche SS-TKLG am Stahlträger gesichert werden.Geeignet für Rohrleitungen bis DN 100 gemäß VdS.Geeignet für Stahlträger mit Flanschdicken von max. 17 mm.Zur Anwendung im trockenen Innenbereich.

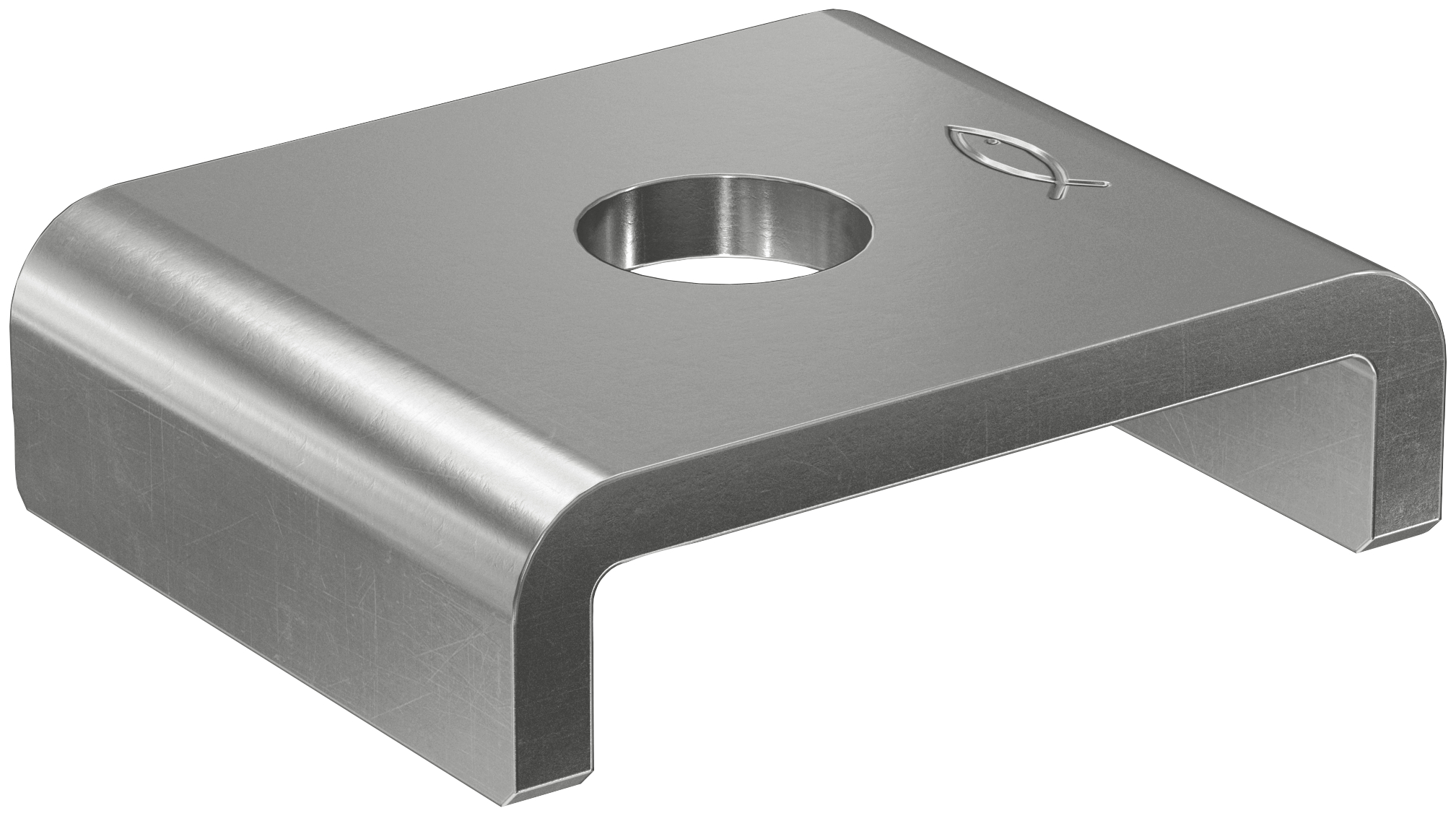

fischer Halteklaue HK 41 12,5 nicht rostender Stahl A4
143,19 €*
Abonnement
2 Varianten verfügbar
Die fischer Halteklaue HK 41 ist ein Verbindungselement, das zur Stabilisierung des Schienenprofils eingesetzt wird. Die U-Form der Halteklaue verhindert wirksam das Aufbiegen des Profils. Ihre Form ermöglicht zudem die schnelle und einfache Durchsteckmontage. fischer bietet die HK 41 mit den Standardlochungen 8,5 mm, 10,5 mm, 12,5 mm oder 17 mm. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet. Der Brandschutznachweis bietet ein Plus an Sicherheit.Aus korrosionsgeschütztem Edelstahl A4 für den Außenbereich und korrosive Atmosphäre.Kein Aufbiegen des Profils.Einfache und schnelle Durchsteckmontage.G9Formschlüssige Verbindung mit der FUS-Schiene durch seitlich gebogene Konturen.Durch die Form der Halteklaue ist die Durchsteckmontage von Schienenprofilen einfach und schnell möglich.Brandschutzprüfung R120 & Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30.geeignet fürAnwendungMit der Halteklaue HK können stabile Verbindungen an den FUS-Profilen und beim Befestigen an den Untergrund erstellt werden.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

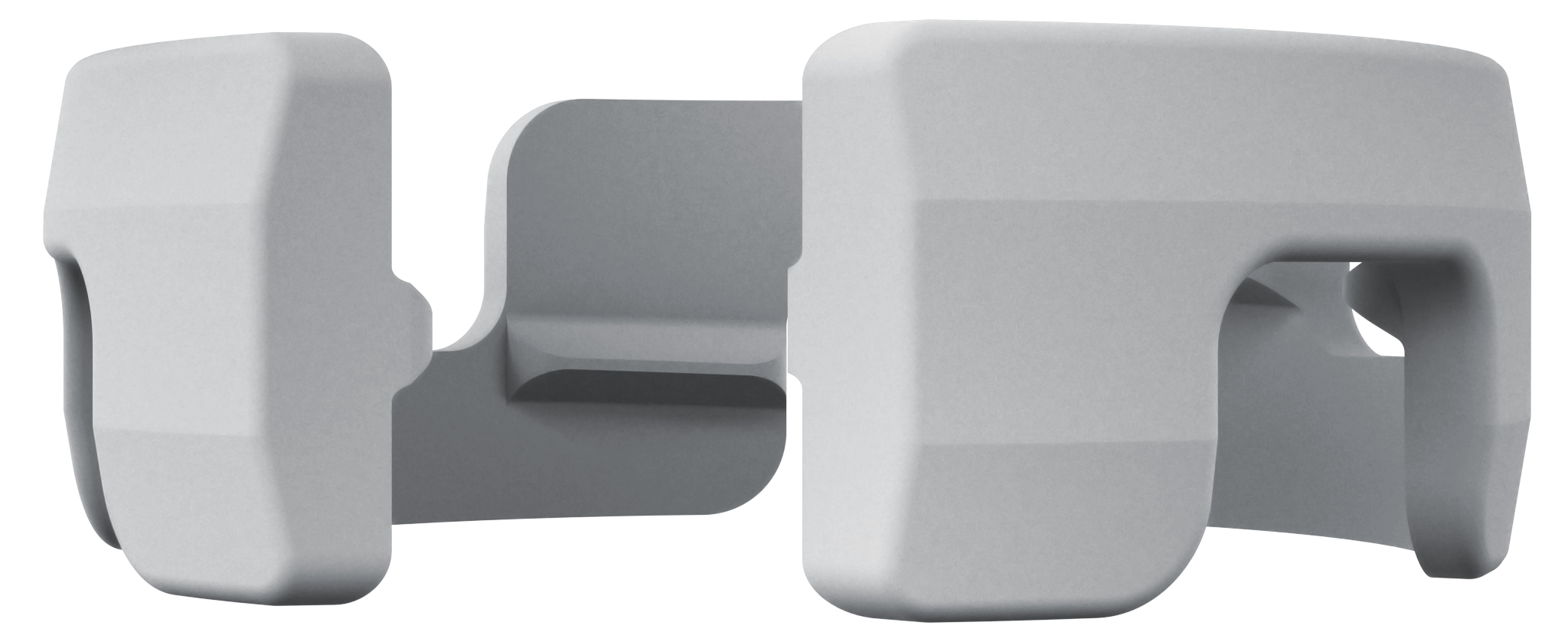

fischer Zentrierclip DD-S M12
51,03 €*
Abonnement
6 Varianten verfügbar
Der Zentrierclips DD-S und DD-E ermöglichen die elektronische Abschirmung von Bauelementen sowie das Einkleben von Ankerstangen in Holz.Elektronische Abschirmung von BauelementenEinkleben von Ankerstangen in HolzG9Einfache Zentrierung bei der Installation von AnkerstangenDer Clip wird auf Höhe der Setztiefe auf die Ankerstange aufgesteckt und gemeinsam ins Bohrloch eingeführt.geeignet fürBetonHolzAnwendungZur Verwendung mit fischer Ankerstangen FIS A und FIS IG

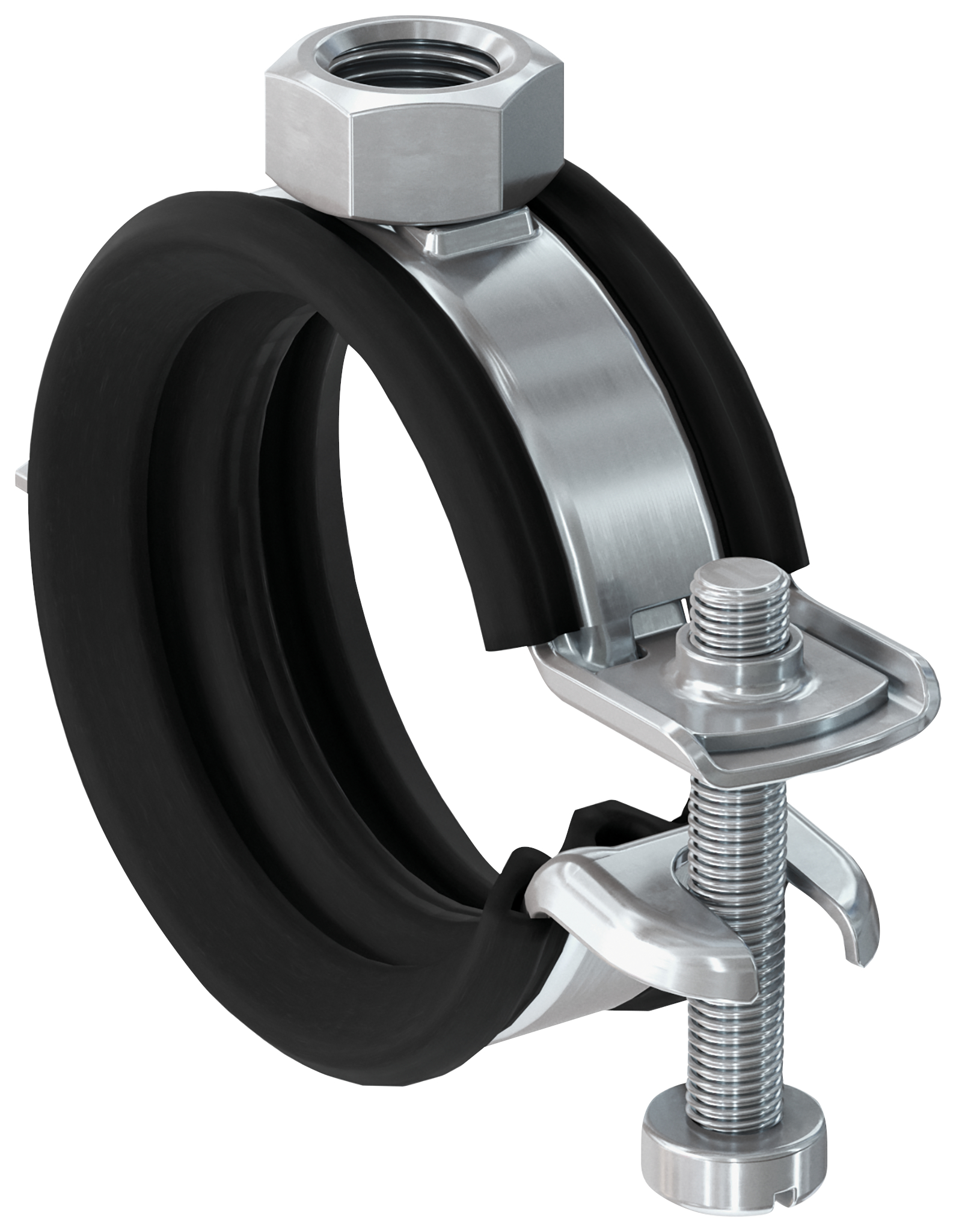

fischer Gelenkrohrschelle FGRS Universal M8 12 - 15
24,87 €*
Abonnement
9 Varianten verfügbar
Die fischer Gelenkrohrschelle FGRS Universal ist eine Rohrschelle mit einer Schraube aus galvanisch verzinktem Stahl der Werkstoffgüte DD11 mit Kombi-Anschlussgewinde M8 /M10 oder Gewinde M8. Der Schnellverschluss und das Kombi-Anschlussgewinde ermöglichen eine einfache und zeitsparende Montage.Das Einrasten des Schnellverschlusses garantiert die sichere Justage des Rohres ohne ein Aufspringen der Schelle. Damit können Rohrleitungen mit einem Außendurchmesser von 12 - 66 mm mit Gewindestange oder Stockschraube sicher im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.Mit Schallschutz-Prüfbericht für objektiv geprüfte Funktionssicherheit.Vollständiger und lückenloser Durchmesser-Spannbereich für die Befestigung jeder Rohrgröße.Schnellverschluss mit umlaufendem Rand für eine sichere und bequeme Montage.Schellenband mit ausgeprägten Sicken am Rand für einen festen Halt und eine einfache Rohrjustage.Kombi-TX-Schlitzgewinde für mehr Flexibilität bei der Montage.G9Der Schallschutz-Prüfbericht garantiert objektiv geprüfte Funktionssicherheit.Der vollständige und lückenlose Durchmesser-Spannbereich erlaubt das Befestigen jeder Rohrgröße.Der einzigartige Schnellverschluss mit umlaufendem Rand ermöglicht eine sichere und bequeme Montage.Das Schellenband mit ausgeprägten Sicken am Rand gibt der Schalldämmeinlage einen festen Halt und vereinfacht die Rohrjustage.Die kompakte Bauweise der Rohrschelle erlaubt ein einfaches, nachträgliches Isolieren.Das Kombi-TX-Schlitzgewinde der Schraube erhöht die Flexibilität bei der Montage.geeignet fürAnwendungZeitsparendes Befestigen von Rohrleitungen bis 2“ mit Gewindestangen oder Stockschrauben.Zur Anwendung im trockenen Innenbereich.
Varianten ab 19,51 €*

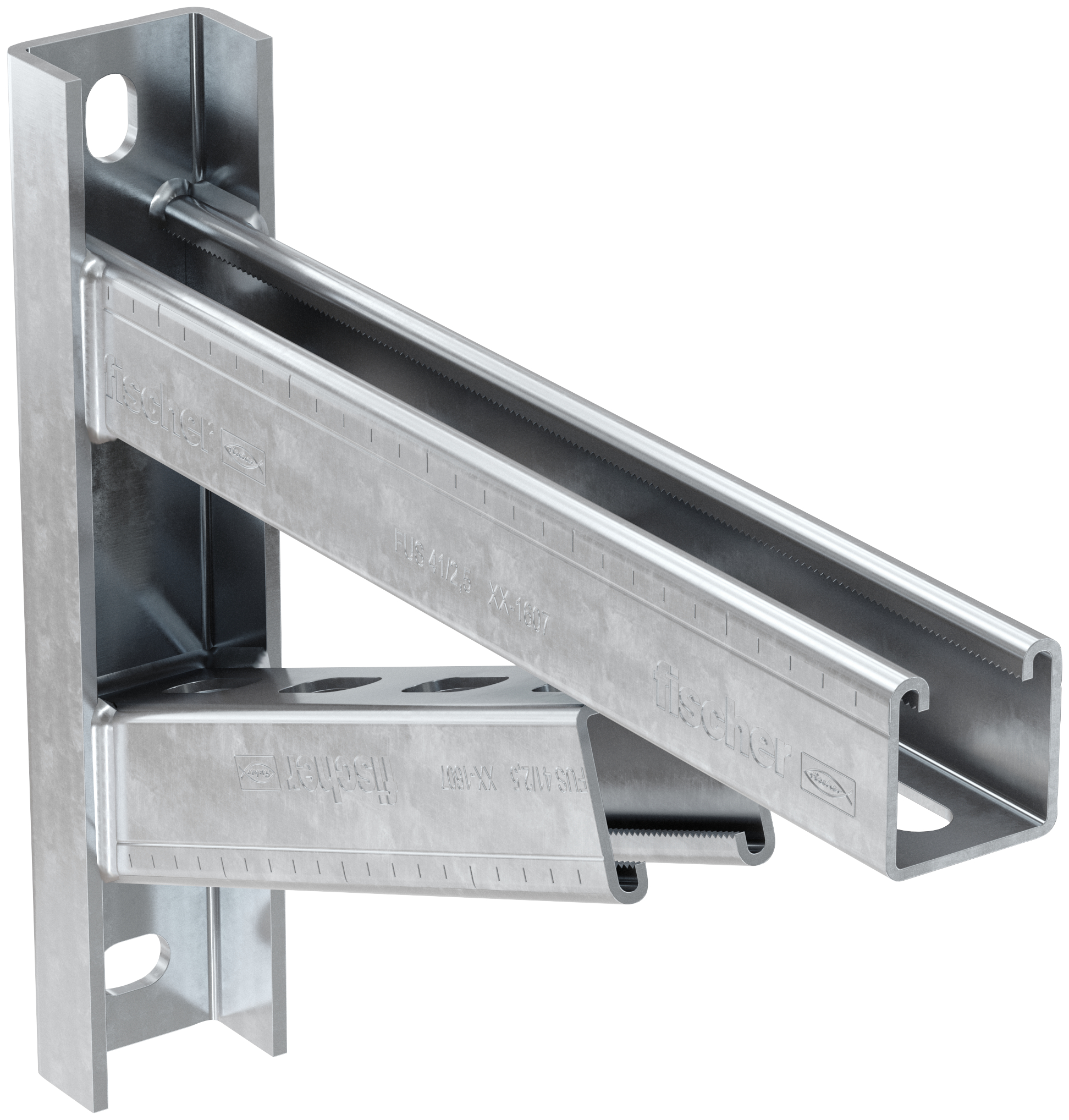

fischer Massive Auslegerkonsole FCAM 300
40,80 €*
Abonnement
5 Varianten verfügbar
Die massive fischer Auslegerkonsole FCAM ermöglicht die schnelle und einfache Montage von Rohrtrassen entland der Wand. Einfache Ausrichtung der Konsole durch Langlöcher in der Grundplatte, die um 90° zu einander gedreht sind.Robuste Tragkonstruktion.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Die robuste Tragekonstruktion aus Grund- und Stützprofil ermöglicht die Aufnahme hoher Lasten.Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z. B. Rohrtrassen mit hohen Lasten entlang der Wand.Zur Anwendung im trockenen Innenbereich.
LM-Stegblech 3060 Aluminium Stärke 1,5 mm
14,02 €*
Abonnement
5 Varianten verfügbar
Breite 80 mm · Schlitze 30 x 5 mm · Stärke 1,5 mm · Aluminium naturfarbig F1 · Randbreite (Längsrichtung) 16 mm · Steghöhe 15 mm Weitere technische Eigenschaften: · Material: Aluminium
Varianten ab 7,97 €*
Montageplatte passend für Gleitschiene G-N XEA Höhe 40 mm DORMAKABA
35,00 €*
Abonnement
3 Varianten verfügbar
40 mm · zu Gleitschiene G-N XEA · zur Anbringung der Gleitschiene an Türrahmen, bei denen keine direkte Montage möglich ist

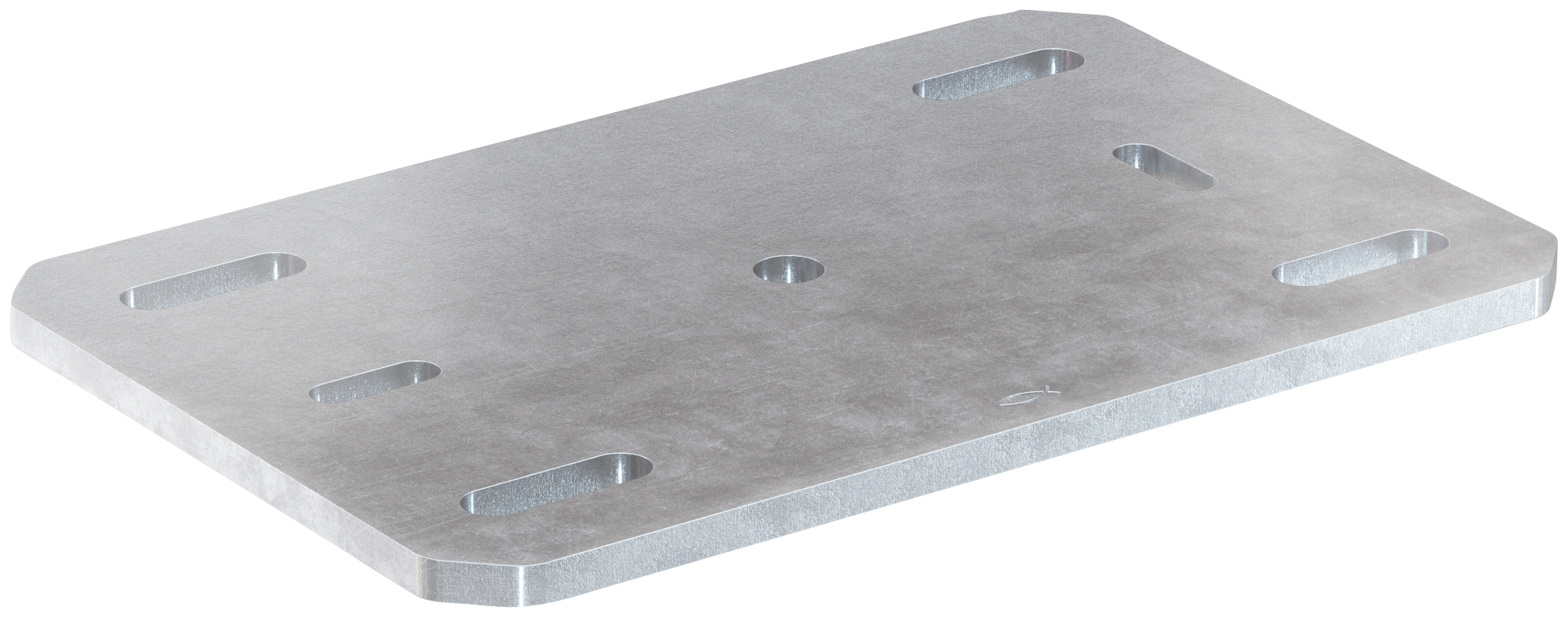

fischer Grundplatte FMSF BP S
191,84 €*
Abonnement
3 Varianten verfügbar
fischer Grundplatten sind optimale Verbindungselemente von zu Untergrund oder Stahlbau. Die Verbindung zum Montageprofil FMP erfolgt durchweg mit dem fischer Hammerkopf-Steckverbinder FMHB oder durch Trägerklammern und Anker zum Untergrund. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.Die stabile Ausführung und die Größenabstufung der Grundplatten FMBP bietet je nach Konstruktion die optimale Befestigungsmöglichkeit und sorgt für sicheren Halt.Die Grundplatte FMBP ist baugleich mit den Grundplatten der FMSF Sattelflanschen und ermöglicht die einfache Verbindung mittels Gewindestangen zur sicheren Halterung an Stahlträgern.G9Die stabile Ausführung und die Größenabstufung der Grundplatten FMSF BP bietet je nach Konstruktion die optimale Befestigungsmöglichkeit und sorgt für sicheren Halt.Die Grundplatte FMSF BP ist baugleich mit den Grundplatten der FMSF-Sattelflansche und ermöglicht die einfache Verbindung mittels Gewindestangen zur sicheren Halterung an Stahlträgern.geeignet fürAnwendungElement zur stabilen Konstruktion der Verbindung zwischen Schiene und Bauwerk.Zur Anwendung im Innen- und Außenbereich.
Varianten ab 105,40 €*

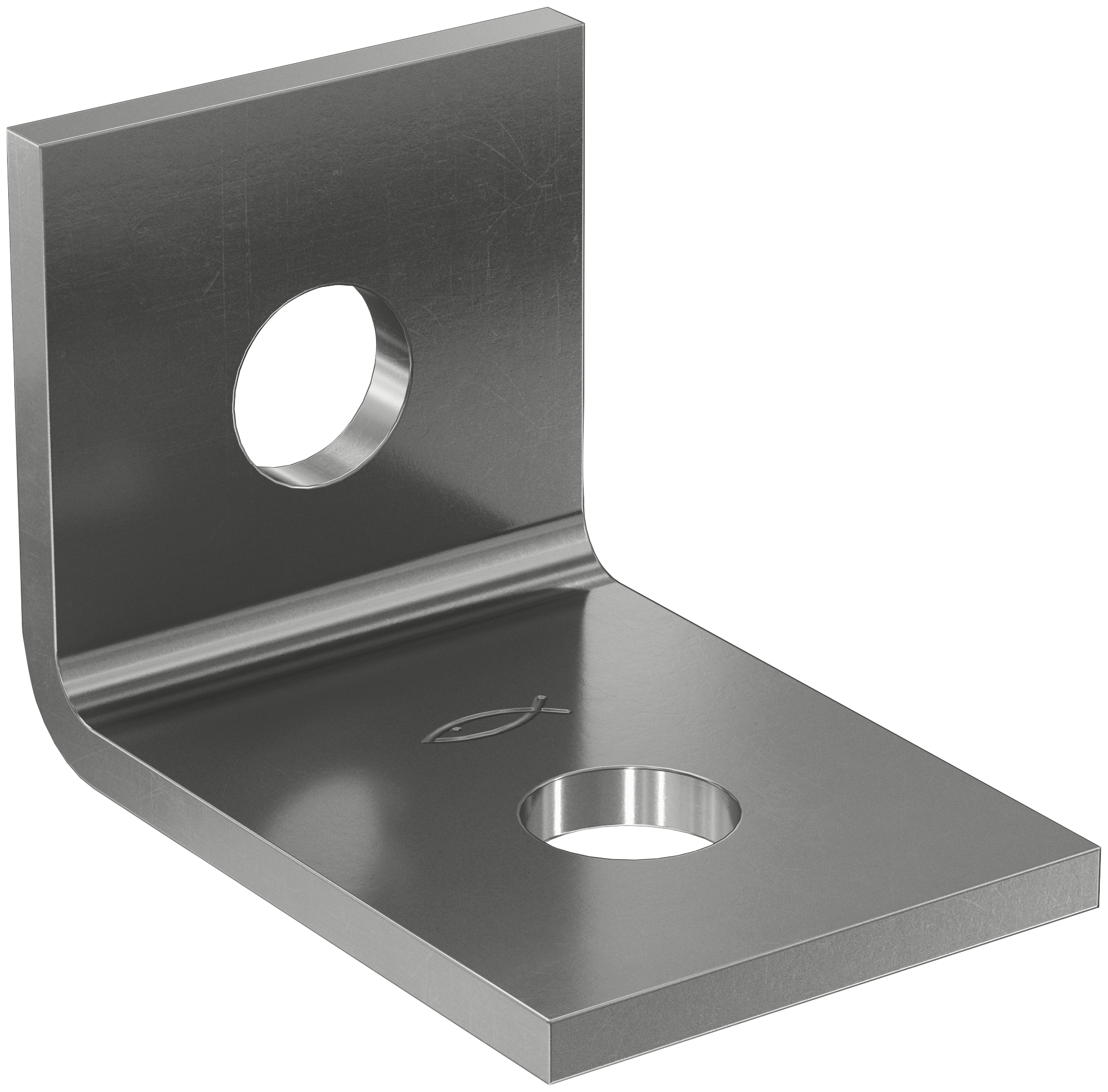

fischer Montagewinkel FAF 2 nicht rostender Stahl A4
245,29 €*
Abonnement
Der fischer Montagewinkel FAF ist ein Verbindungselement aus Edelstahl A4. Damit werden verschiedene Montageelemente des fischer Installationssystems miteinander verbunden.Korrosionsgeschützt aus Edelstahl A4.Robuste Ausführung.Mit 90-Grad-Winkel.G9Die unterschiedlichen Formen der Verbindungselemente flexibilisieren die Montage von Schienenkonstruktionen.Die Lochung der Verbindungselemente gewährleistet den Systemfit mit der FCN Clix P.geeignet fürAnwendungVerbindungselemente zur einfachen Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und FCN Clix P.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

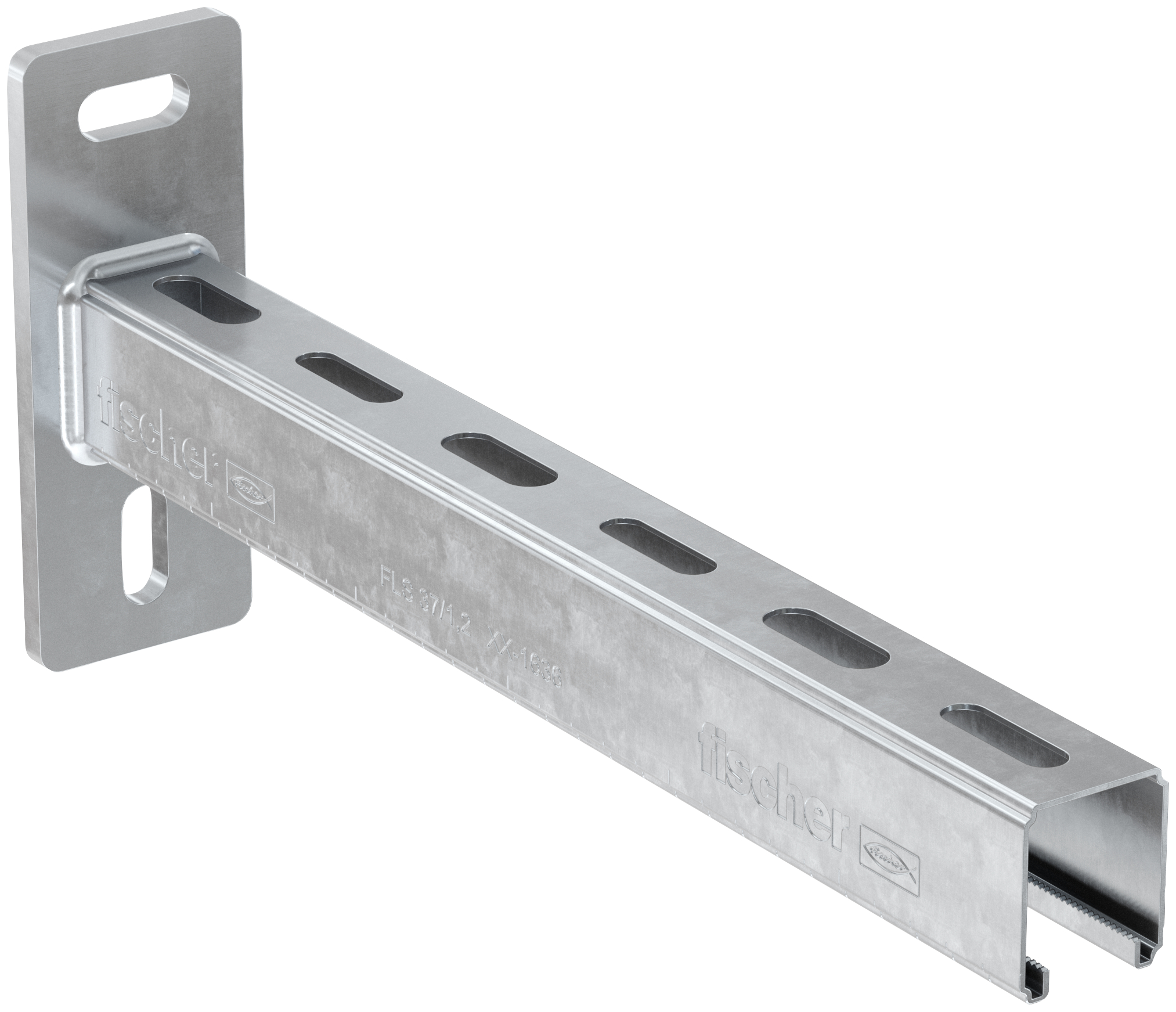

fischer Auslegerkonsole ALK 37 - 300
127,89 €*
Abonnement
3 Varianten verfügbar
Die fischer Auslegerkonsole ALK ermöglicht als zweites Basiselement mit dem Montageschienenprofil FLS die wirtschaftliche Befestigung von Einzelleitungen und Rohrtrassen entlang der Wand. Durch die um 90° zueinander gedrehten Langlöcher kann die Konsole einfach ausgerichtet werden. Das Ablängen der ALK ist nicht nötig, da fischer Standardlängen von 200 - 600 mm bietet. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet. Der Brandprüfbericht nach MLAR / EN1363-1 der ALK 37 sorgt für ein Plus an Sicherheit.Beidseitige Skalierung entlang der Schiene für eine genaue und korrekte Platzierung von RohrleitungenVerschiedene Längen für jeden Anwendungsfall verfügbarAnwendungsgerechter Korrosionsschutz durch sendzimir VerzinkungZur Anwendung im trockenen Innenbereich(ALK 37) Brandschutzprüfung R120 und Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30G9Der Brandprüfbericht nach MLAR / EN1363-1 der ALK 37 garantiert objektiv geprüfte Funktionssicherheit.Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.geeignet fürAnwendungWirtschaftliche Montage von Einzelleitungen oder Rohrtrassen entlang der Wand.Zur Anwendung im trockenen Innenbereich.
Varianten ab 81,27 €*
fischer Ankerschiene FES-C-28/15-100-HDG
14,89 €*
Abonnement
57 Varianten verfügbar
Kostengünstige kaltgeformte Ankerschienen kombinieren hohe Zug- und Querkraft.Belastbarkeit in zwei Richtungen: Zug- und Querkraft senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.G9Wirtschaftlich kaltgeformte Ankerschienen kombiniert mit hoher Belastbarkeit und Sicherheit.Belastbarkeit in zwei Richtungen: Zug und Scherung senkrecht zur Schienenachse.Ideale vorpositionierte Befestigungslösung, die bauseitige Toleranzen abdeckt.Geeignet für Anwendungen in gerissenem und ungerissenem Beton.Dauerhaft justierbare Befestigungslösung.Geeignet für den Einsatz in Kombination mit glatten Hammerkopfschrauben FBC.geeignet fürBeton C12/15 bis C90/105, gerissen und ungerissenAnwendungGeeignet für alle Arten von Gebäuden oder StrukturenFassadenVorgefertigte ElementeEisenbahnenU-Bahn-Tunnel und BahnhöfeIndustrielle Anwendungen
Varianten ab 12,81 €*
fischer Trägerklammer TKLG M8 gvz galvanisch verzinkt
444,37 €*
Abonnement
2 Varianten verfügbar
Die fischer Trägerklammer TKLG eignet sich für die Befestigung von Rohrleitungen, insbesondere Sprinklerrohren, an geneigten Stahlträgern ohne Schweißen und Bohren. Die Trägerklammer wird mit einer Schraube fixiert. Durch das bewegliche Gelenk mit Gewindeaufnahme M8 oder M10 erlaubt die TKLG eine Montage an geneigten Stahlträgern. Durch die integrierte Gewindeaufnahme lassen sich Gewindestangen einfach montieren. Die TKLG verfügt über ein FM- bzw. VdS Zulassung und erlaubt dadurch den Einsatz in ortsfesten Sprinkleranlagen . Gefertigt wird die TKLG aus hochwertigem Stahl und ist zum Schutz vor Korrosion galvanisch verzinkt.FM- bzw. VdS-Zulassung zur Anwendung in ortsfesten SprinkleranlagenEinfache Montage an Stahlträgern ohne Schweißen und BohrenBewegliches Gelenk zur Montage an geneigten StahlträgernG9Die gelenkige Bauform erlaubt die Montage an geneigten oder gekippten Stahlträgern ohne Schweißen und Bohren.Der Gelenkanschluss ist um 360° drehbar und erlaubt eine Winkelmontage von 0-180°.FM- und VdS-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Geeignet zur Anwendung in ortsfesten Sprinkleranlagen.Die massive Ausführung der TKLG erlaubt eine hohe Tragkraft.Die Gewindeaufnahme M8 bzw. M10 erlaubt eine einfache und schnelle Montage von Gewindestangen an die TKLG.Geeignet für Stahlträger mit Flanschdicken bis max. 17mm.geeignet fürAnwendungDie gelenkige Trägerklammer TKLG ermöglicht eine einfache Befestigung von Rohrleitungen und Schienenabhängugen durch Klemmen an geneigten Stahlträgern.Zur Abhängung von Sprinklerleitungen an geneigten Stahlträgern bis zu einem Auslenkwinkel von max. 25° gemäß FM und VdS.Bei Rohrleitungen ≥ DN 65 und bei Montage an geneigten Stahlträgern muss die TKLG Trägerklammer für eine VdS konforme Montage zusätzlich mit der Sicherungslasche SS-TKLG am Stahlträger gesichert werden.Geeignet für Rohrleitungen bis DN 100 gemäß VdS.Geeignet für Stahlträger mit Flanschdicken von max. 17 mm.Zur Anwendung im trockenen Innenbereich.

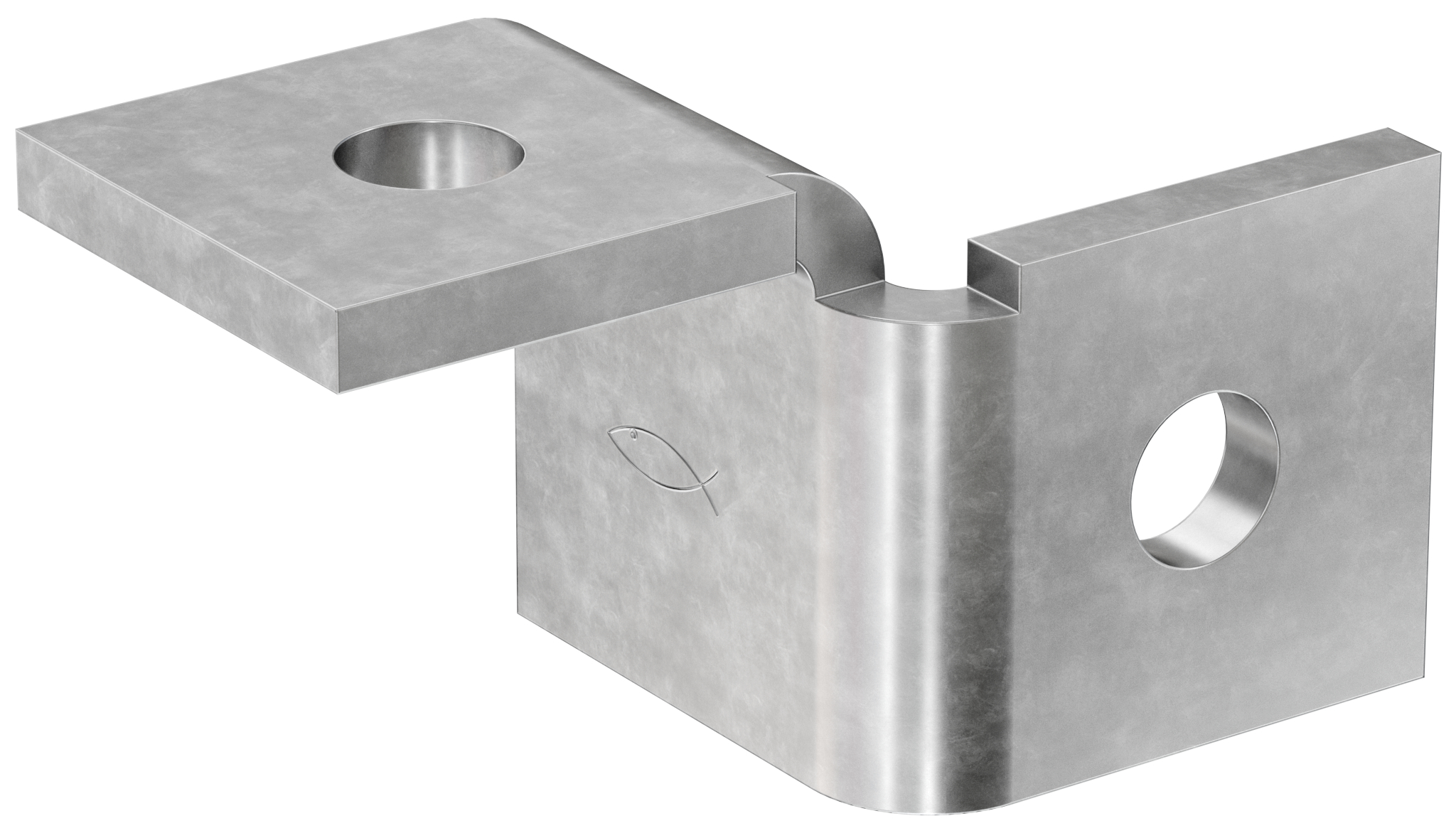

fischer Mehrdimensionaler Winkel FUF 180L feuerverzinkt
