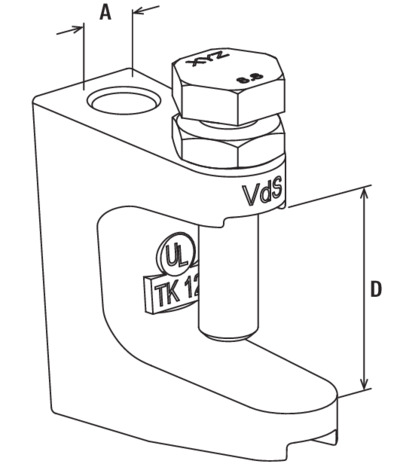

fischer Trägerklammer TKL M10 feuerverzinkt
Abbildung ähnlich
Trägerklammer zur einfachen Befestigung an Stahlträgern.
Produktnummer:
356662_564393
Hersteller:
FISCHER
EAN:
4048962460933
Produktnummer:
356662_564393
fischer Trägerklammer TKL M10 feuerverzinkt
Die fischer Trägerklammer TKL mit metrischem Gewinde ermöglicht ein einfaches Befestigen durch Klemmen an Stahlträgern ohne schweißen oder bohren. Zertifiziert gemäß VdS, FM und UL. Für VdS-Anlagen sind ab Rohrleitung DN 65 Sicherungslaschen erforderlich. Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.
- Feuerverzinkt.
- VdS/FM zertifiziert.
G9
- Die Bauform der TKL mit Befestigungsschraube erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.
- Der Hohlschliff der Befestigungsschraube verhindert wirksam das Abrutschen vom Stahlträger.
- VdS/FM Zertifikate garantieren objektiv geprüfte Funktionssicherheit.
- Die massive Ausführung der TKL gewährleistet eine hohe Tragkraft.
- Die TKL mit Gewindeaufnahme gewährt eine einfache und schnelle Montage.
- Hohe Korrosionsbeständigkeit durch Feuerverzinkung.
geeignet für
Anwendung
- Trägerklammern ermöglichen ein einfaches Befestigen durch Klemmen an Stahlträgern.
- Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.
- Zur Anwendung im Innen- und Außenbereich.
Eigenschaften "fischer Trägerklammer TKL M10 feuerverzinkt"
| Breite: | 180,00 mm |
|---|---|
| FM-Zulassung: | Ja |
| Gewicht: | 7625,00 gr |
| Gewinde: | M10 |
| Gewindeart: | metrisch |
| Höhe: | 135,00 mm |
| Kollektion: | TKL M |
| Länge: | 280,00 mm |
| Material: | Feuerverzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 2.5 kN |
| Oberflächenschutz: | feuerverzinkt |
| Profi / DIY: | Profi |
| Prüfzeichen: | VdS Anerkennung |
| Spannbereich: | 0 - 20 mm |
| Typbezeichnung: | Trägerklammer |
| UL-Zulassung vorhanden: | Ja |
| VdS-Anerkennung: | Ja |
| Volumen: | 6804,00 cm³ |
| Werkstoff: | sonstige |
| Werkstoffgüte: | sonstige |
