fischer Stockschaube Wellblech STSI M10 x 181 mm A2, nicht rostender Stahl A2
Abbildung ähnlich

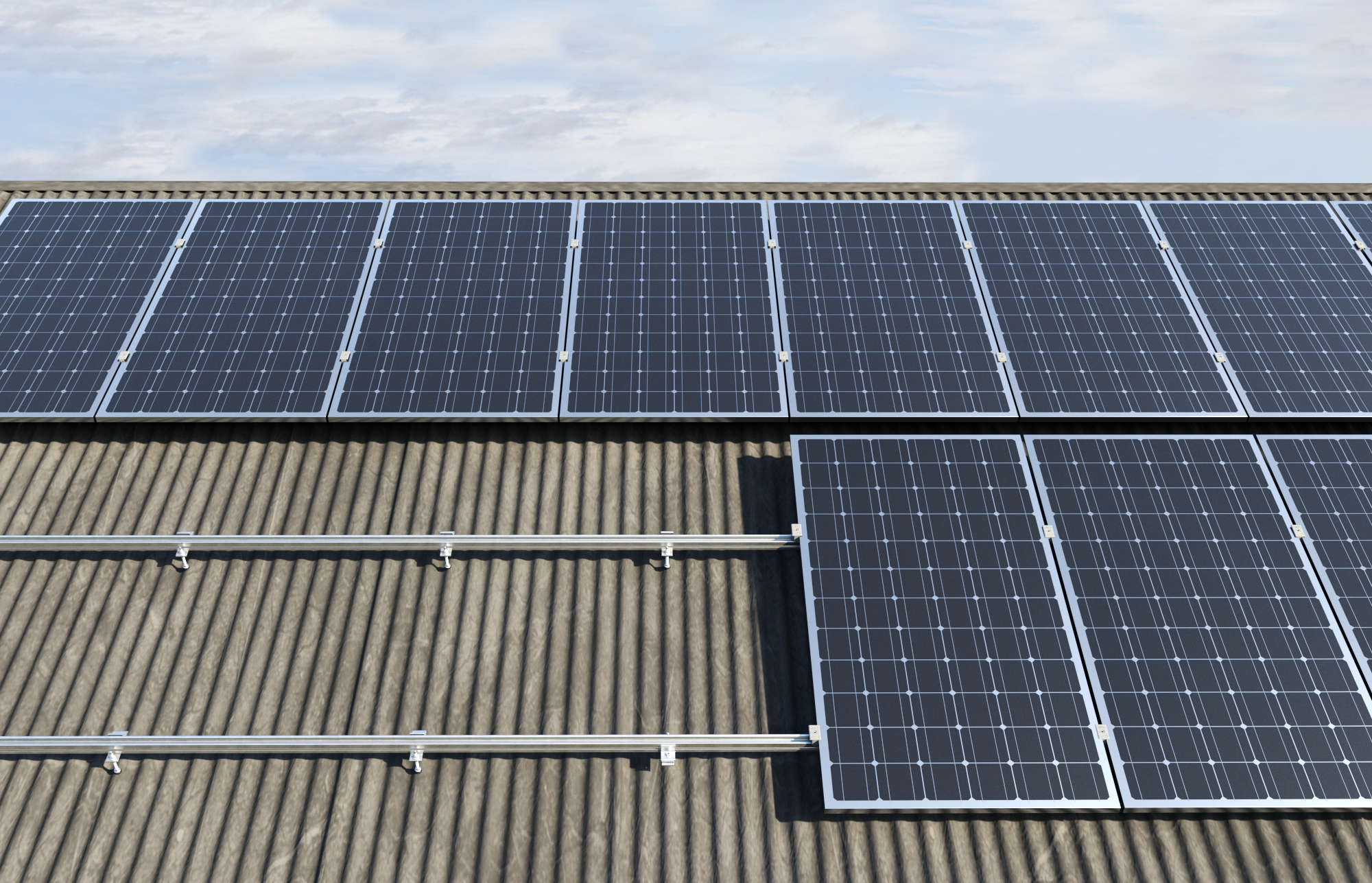

Stockschraube zur Befestigung von Photovoltaikanlagen auf Steildächern mit Wellblech- oder Faserzement-Eindeckung an Unterkonstruktionen aus Stahl.
Produktnummer:
356662_533376
Hersteller:
FISCHER
EAN:
8001132046456
Produktnummer:
356662_533376
fischer Stockschaube Wellblech STSI M10 x 181 mm A2, nicht rostender Stahl A2
STSI ist die Stockschraube aus rostfreiem Stahl A2. Die Stockschraube ist zur Befestigung von Unterkonstruktionen von Phhotovoltaikanlagen auf Steildächern mit Wellblech- oder Falserzement-Eindeckung geeignet. Hierfür wird die Stockschraube in die tragenden Stahlunterkonstruktion montiert.
- Eingearbeitete EPDM-Dichtung zur Abdichtung und Schutz gegen Feuchtigkeit und Regen.
- Unteres Gewinde für Stahl
- Metrisches Außengewinde
- Eingearbeitete EPDM-Dichtung
- Aus rostfreiem Stahl A2
G9

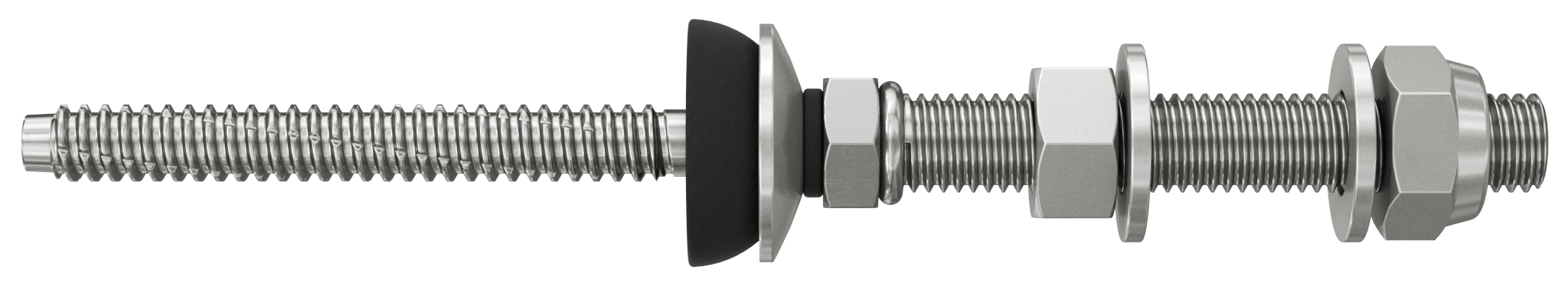

- Die STSI-Stockschraube wird vormontiert mit EPDM-Dichtung, Spannmutter und Mutternpaar für den Anschluss an die MW- oder SSP-Konsolen geliefert.
- Schnelle Montage, da die Dacheindeckung bei der Montage nicht entfernt werden muss.
- Dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Daches erhalten.
- Bestimmen Sie die Länge der STSI-Stockschraube in Abhängigkeit von der Dicke der Tragkonstruktion.
- Bestimmen Sie den Achsabstand der STSI-Stockschrauben in Abhängigkeit von den Schnee- und Windlasten vor Ort und der Dachneigung.
- Bestimmen Sie die Position der STSI-Stockschrauben in Abhängigkeit von der Tragkonstruktion und der Anordnung der Installation.
- Bohren Sie die Eindeckung mit 14 mm und den Stahlträger entsprechend vor.
- Verwenden Sie einen Vorbohrdurchmesser von 6,8 mm bei einer Stahldicke von 1,5-5,0 mm. Verwenden Sie einen Vorbohrdurchmesser von 7,0 mm bei einer Stahldicke von 6,0 mm und einen Vorbohrdurchmesser von 7,2 mm bei einer Stahldicke von 8,0 mm. Bei einer Stahldicke von > 10mm, verwenden Sie einen Vorbohrdurchmesser von 7,4mm.

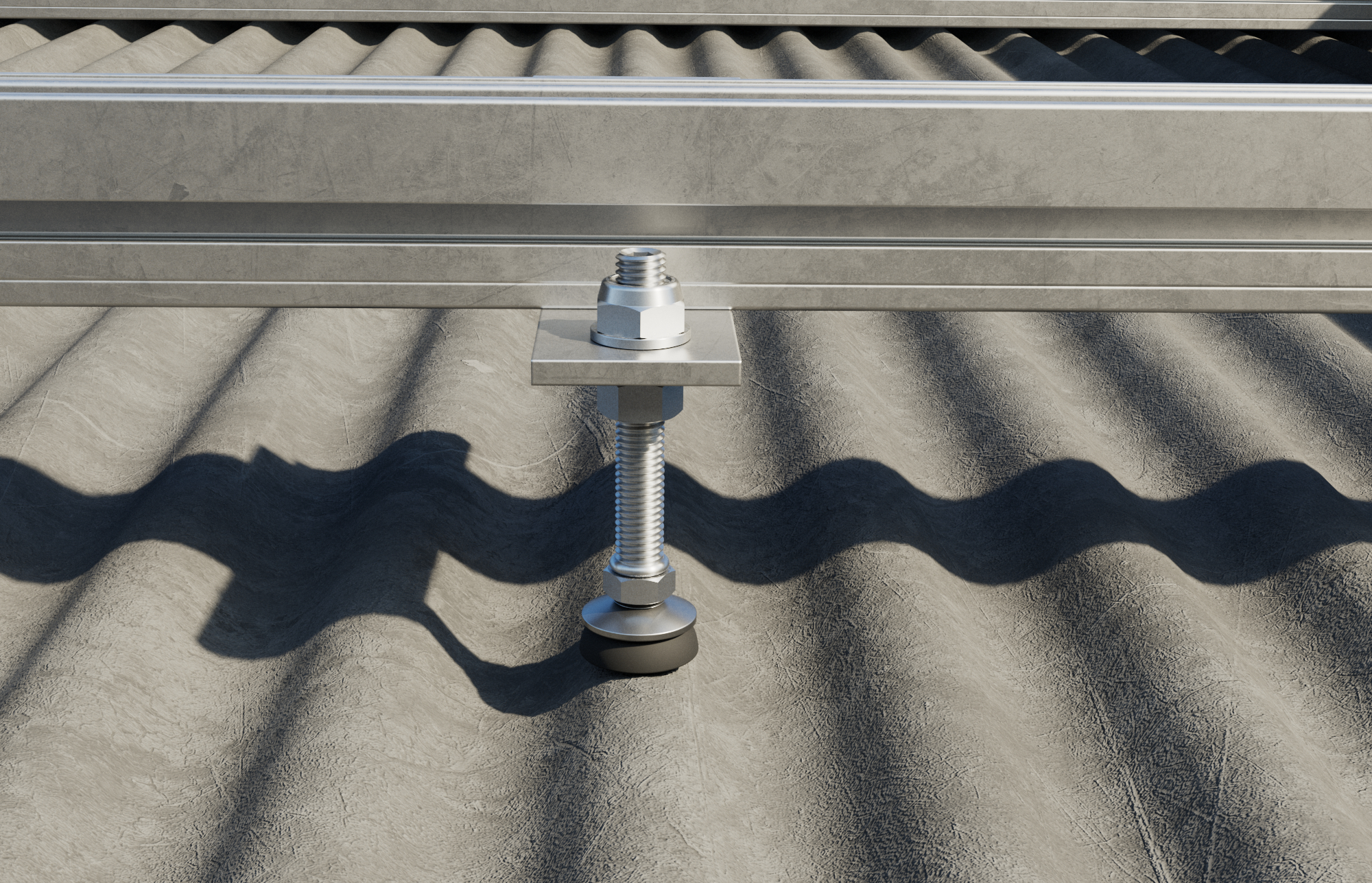

- Befestigen Sie die STSI-Stockschraube an der Stahlkonstruktion. Das EPDM-Gummi liegt auf der Eindeckung auf.
- Ziehen Sie die MU-Mutter auf der Dichtung an, um die Wasserdichtigkeit zu erhalten.
- Die Austrittsstelle der Schraube aus dem Dach sorgfältig mit bituminöser Dichtungsmasse abdichten

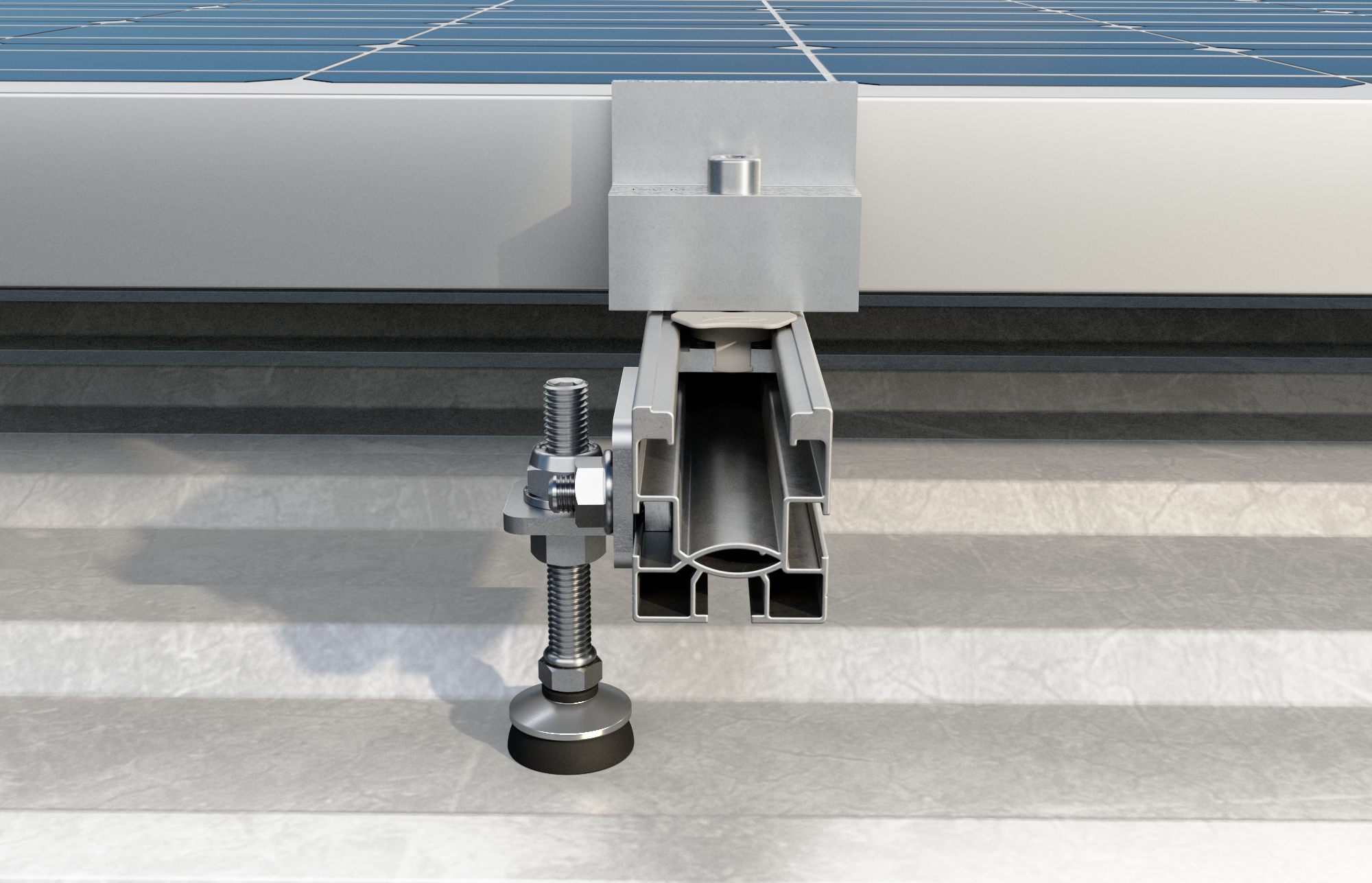

- Befestigen Sie die SSP- oder MW-Anschlussplatte, indem Sie ihre Höhe mit den MU-Muttern einstellen.
geeignet für
Anwendung
Geeignet für Wellpappendachsystem:- SolarFish H33
- SolarFish H44
- Direkt auf Stahlträger und -schienen nach Vorbohren

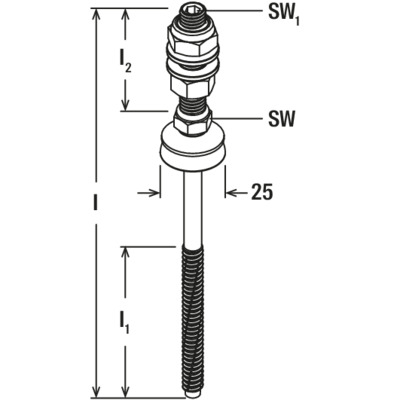

Eigenschaften "fischer Stockschaube Wellblech STSI M10 x 181 mm A2, nicht rostender Stahl A2"
| Breite: | 130,00 mm |
|---|---|
| Durchmesser: | 8 mm |
| Gewicht: | 1028,20 gr |
| Gewicht_y: | 100 g |
| Gewinde: | M10 |
| Gewindeverteilung: | Doppelgewinde |
| Höhe: | 120,00 mm |
| Länge: | 180,00 mm |
| Länge_y: | 181 mm |
| Metrische Gewindelänge: | 50 mm |
| Profi / DIY: | Profi |
| Schaftlänge: | 8.5 mm |
| Schlüsselweite: | 5 mm |
| Schlüsselweite (Innen 6kant): | 5 mm |
| Stahlgewindelänge: | 70 mm |
| Volumen: | 2808,00 cm³ |
