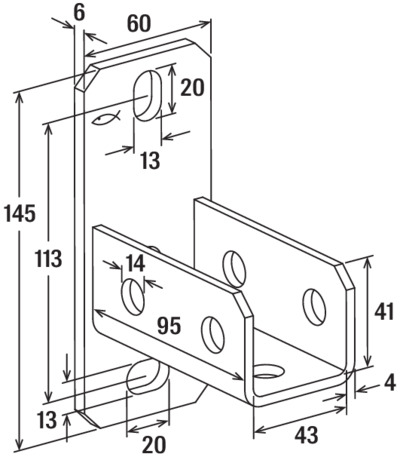

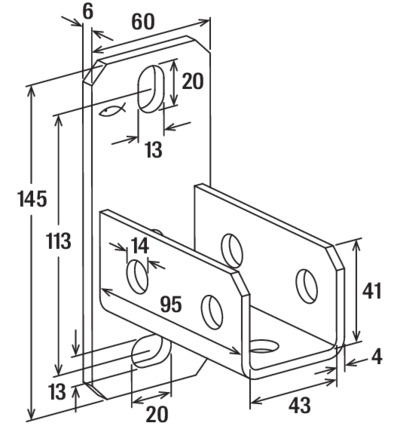

fischer Sattelflansch SF L 41 nicht rostender Stahl A4
Abbildung ähnlich
Konstruktionselement - Sattelflansch SF
Produktnummer:
356662_504522
Hersteller:
FISCHER
EAN:
4048962063318
Produktnummer:
356662_504522
fischer Sattelflansch SF L 41 nicht rostender Stahl A4

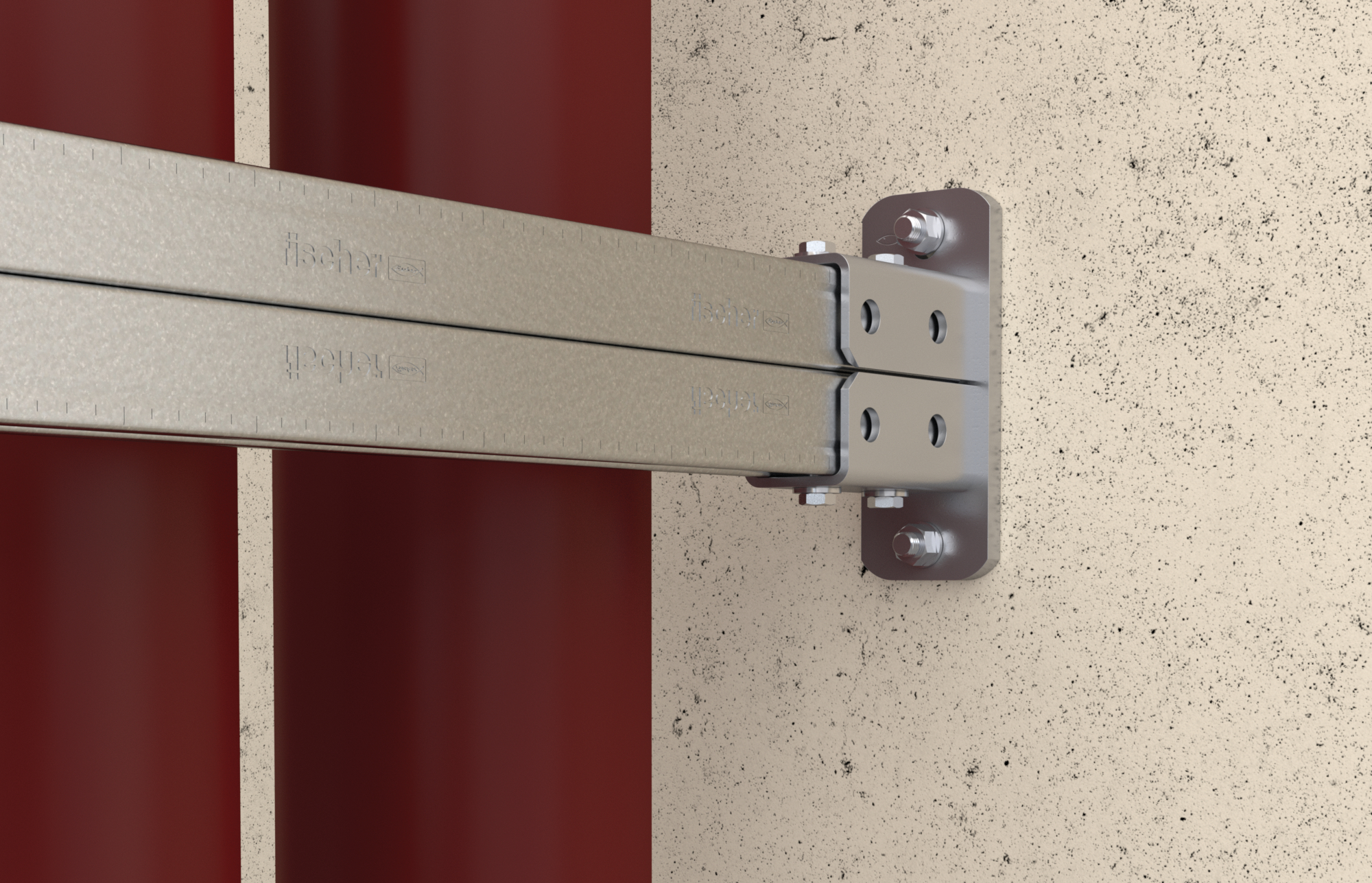

Der fischer Sattelflansch SF L schafft eine sichere Verbindung zwischen Montageschienen FUS und Bauwerk. Der Sattelflansch verbindet die Schienen mithilfe von Schrauben und dem FCN Clix P in einem Winkel von 90° zum Untergrund. Der passgenaue Sattel des Sattelflansches lässt die einfache Montage durch das Einlegen der Montageschiene FUS zu. Die stabile Grundplatte mit um 90° gedrehten Langlöchern erleichtert das Befestigen. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen aus feuerverzinktem und nicht rostendem Stahl für die Installation im Freien und in hochkorrosiver Umgebung.

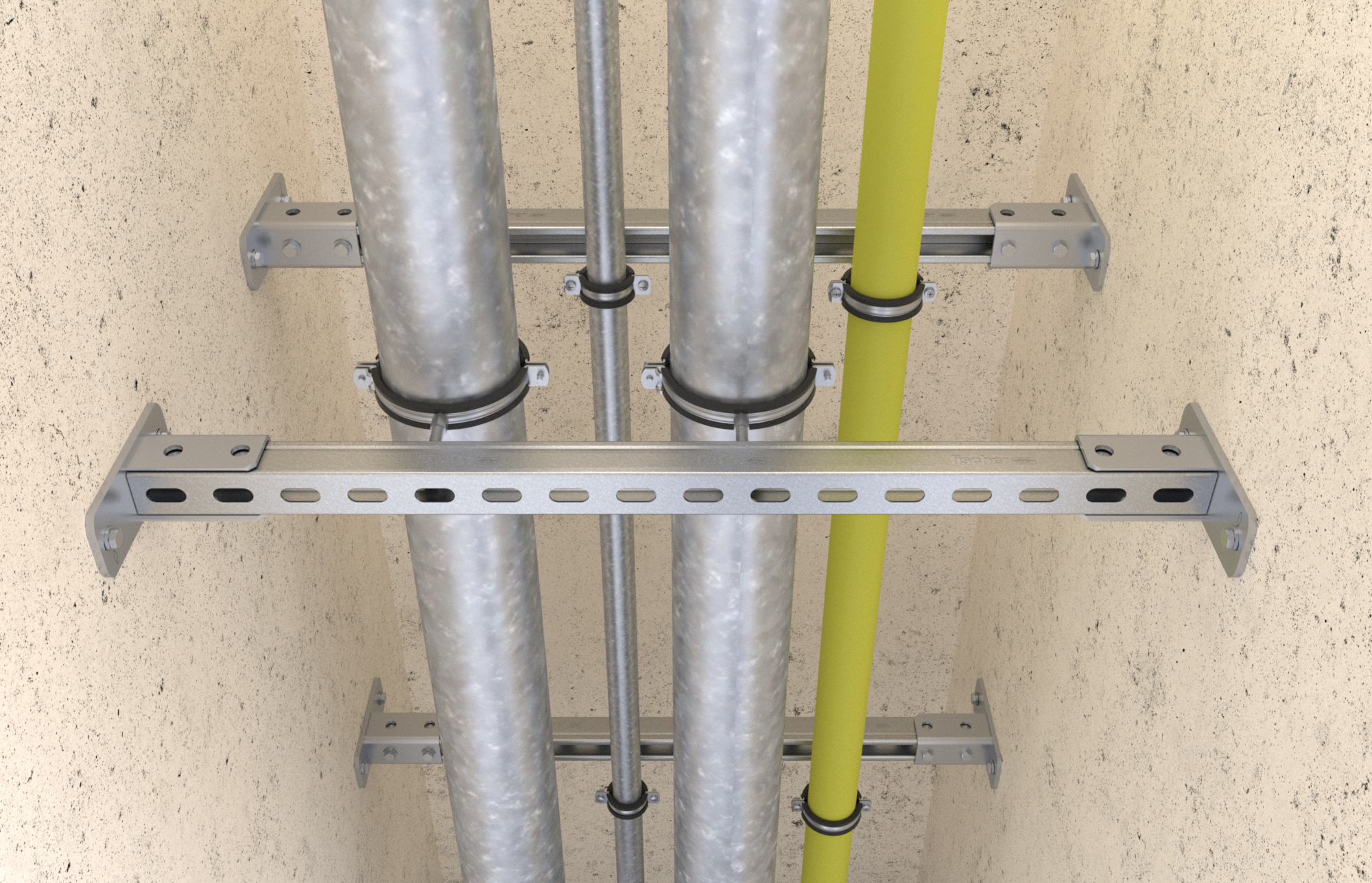

- Zur rationellen Montage von Traversen.
- Aus Edelstahl A4.
- Stabile Grundplatte zur sicheren Befestigung am Baukörper.
- Langloch erleichtert Montage am Baukörper.
G9
- Der passgenaue Sattel des SF lässt eine einfache Montage durch Einlegen der Montageschiene zu.
- Die stabile Ausführung des Sattelflansches bietet einer belastbaren Konstruktion sicheren Halt.
- Brandschutzprüfung R120 & Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30.
geeignet für
Anwendung
- Verbindungselement zwischen Montageschiene und Bauwerk.
- Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.
Eigenschaften "fischer Sattelflansch SF L 41 nicht rostender Stahl A4"
| Brandschutz geprüft: | Ja |
|---|---|
| Breite: | 225,00 mm |
| Gewicht: | 7395,00 gr |
| Höhe: | 135,00 mm |
| Kollektion: | SF L |
| Lastniveau: | Mittel |
| Länge: | 280,00 mm |
| Material: | A4 |
| Mit Schraubzubehör: | Nein |
| Oberflächenschutz: | sonstige |
| Profi / DIY: | Profi |
| Typbezeichnung: | Sattelflansch |
| Verpackungsvariante: | Faltschachtel |
| Volumen: | 8505,00 cm³ |
| Werkstoff: | rostfreier Stahl |
| Werkstoffgüte: | rost- und säurebeständiger Stahl |
| für Profil: | 21, 41, 21D, 62 |
