fischer Rohrschelle FRS 48 - 54 M8/M10
Abbildung ähnlich
Die zweischraubige Rohrschelle mit Kombi-Anschlussgewinde.
Produktnummer:
356662_510970
Hersteller:
FISCHER
EAN:
4048962104677
Produktnummer:
356662_510970
fischer Rohrschelle FRS 48 - 54 M8/M10
Die fischer Rohrschelle FRS M8/M10 für ermöglicht eine einfache Montage von Rohrleitungen. Der Brandprüfbericht garantiert objektiv geprüfte Funktionssicherheit. Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser. Schalldämmeinlage gewährt die Schallreduzierung und verhindert Kontaktkorrosion. Anschlussmutter mit Kombigewinde M8/M10 zur Aufnahme von Gewindestangen oder Stockschrauben. Rohrschellenschrauben mit Verlustsicherung.
- Schalldämmeinlage.
- Zweischraubigkeit für optimierte Anpassung an Rohraußendurchmesser.
- Verlustsicherung der Schraube.
- Brandschutzprüfung R120.
G9
- Der Brandprüfbericht garantiert objektiv geprüfte Funktionssicherheit.
- Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.
- Die Anschlussmutter mit Kombigewinde M8 / M10 gewährleistet die Flexibilität auf der Baustelle.
- Die Schalldämmeinlage gewährt die Schallreduzierung und verhindert Kontaktkorrosion.
- Die Verlustsicherung der Schrauben gewährleistet eine problemlose Montage.
geeignet für
Anwendung
- Befestigung von Rohrleitungen mit Gewindestangen oder Stockschrauben auch bei Brandschutzanforderungen.
- Zur Anwendung im trockenen Innenbereich.

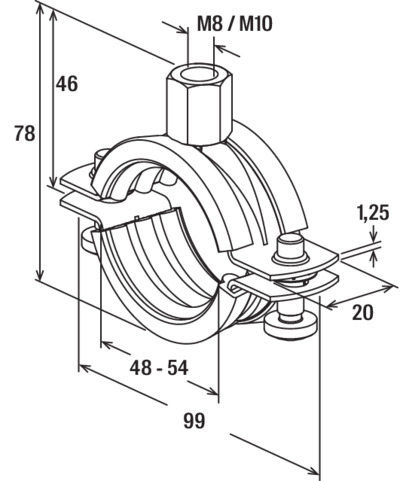

Eigenschaften "fischer Rohrschelle FRS 48 - 54 M8/M10"
| Anschlussgewinde: | M8 / M10 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Art des Verschlusses: | doppelte Schraube |
| Brandschutz geprüft: | Ja |
| Brandverhalten: | DIN 4102: Klasse B2 |
| Breite: | 243,00 mm |
| Breite Schellenband: | 20 mm |
| Breite_y: | 99 mm |
| Breite x Stärke Schellenband: | 20 x 1,25 mm |
| Dämmeinlage: | Schallschutz |
| Einlagen: | Gummi |
| Geeignet für Aluminiumrohre: | Ja |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Ja |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Ja |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Ja |
| Gewicht: | 4340,00 gr |
| Härte: | 45 + - 5° Shore A |
| Höhe: | 161,00 mm |
| Höhe_y: | 78 mm |
| Installationsdrehmoment: | 2 Nm |
| Kollektion: | FRS |
| Lastniveau: | Mittel |
| Länge: | 343,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 1 kN |
| Nenndurchmesser (etim): | 1 1/2 Zoll (40) |
| Nenngröße: | 1 1/2 in |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Schalldämmung: | für DIN 4109 |
| Spannbereich: | 48 - 54 mm |
| Spannbereich von - bis: | 48 mm |
| Stärke Schellenband: | 1.25 mm |
| Temperaturbereich: | -40° bis +100°C |
| Temperaturbeständigkeit: | -40 °C |
| Typbezeichnung: | Rohrschelle |
| Verpackungsvariante: | Faltschachtel |
| Verschlussschraube: | M6 |
| Volumen: | 13419,19 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
