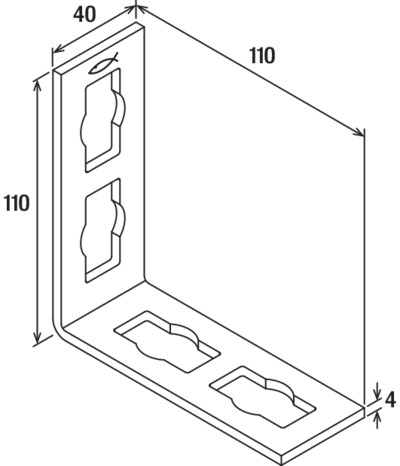

fischer Montagewinkel PFAF 4 zl
Abbildung ähnlich
Konstruktionselemente - Montagewinkel PFAF
Produktnummer:
356662_542724
Hersteller:
FISCHER
EAN:
4048962299328
Produktnummer:
356662_542724
fischer Montagewinkel PFAF 4 zl
Der fischer Montagewinkel PFAF ist ein Montageelement zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem. Die Formlöcher in den Winkeln gewährleisten die Verbindung mit dem Durchsteck-Verbinder PFCN.
- Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.
- Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.
G9
- Die Lochung der Montagewinkel gewährleistet den Systemfit mit dem Durchsteckverbinder PFCN.
- Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.
- Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.
geeignet für
Anwendung
- Verbindungselemente zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem.
- Zur Anwendung im Innen- und Außenbereich.
Eigenschaften "fischer Montagewinkel PFAF 4 zl"
| Anzugsdrehmoment bei Schraubengüte ≥ 8.8: | 40 Nm |
|---|---|
| Breite: | 180,00 mm |
| Gewicht: | 4651,00 gr |
| Höhe: | 68,00 mm |
| Kollektion: | PFAF |
| Lastniveau: | Mittel |
| Länge: | 245,00 mm |
| Material: | Feuerverzinkter Stahl |
| Oberflächenschutz: | feuerverzinkt und beschichtet |
| Profi / DIY: | Profi |
| Typbezeichnung: | Verbindungselement |
| Volumen: | 2998,80 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
