fischer Montagewinkel PFAF 4 A4
Abbildung ähnlich
Konstruktionselemente - Montagewinkel PFAF
Produktnummer:
356662_562832
Hersteller:
FISCHER
EAN:
4048962444407
Produktnummer:
356662_562832

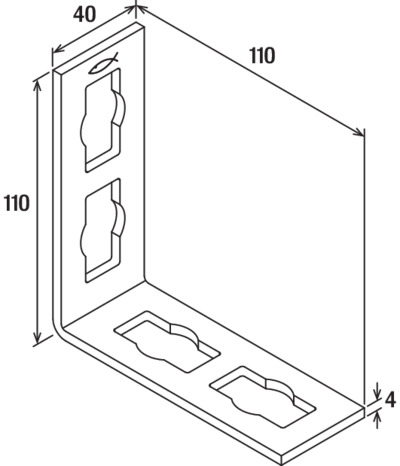

fischer Montagewinkel PFAF 4 A4
Der fischer Montagewinkel PFAF ist ein Montageelement zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem. Die Formlöcher in den Winkeln gewährleisten die Verbindung mit dem Durchsteck-Verbinder PFCN.
- Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS Schienen und PFCN 41.
- Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.
- Anwendungsgerechter Korrosionsschutz durch Edelstahlausführung.
- Zur Anwendung im Innen- und Außenbereich.
G9
- Die Lochung der Montagewinkel gewährleistet den Systemfit mit dem Durchsteckverbinder PFCN.
- Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.
- Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.
- Die Edelstahloberfläche sorgt für einen hohen Korrosionsschutz gegen Umwelteinflüsse wie beispielsweise Feuchtigkeit, Wasser, Salzwasser und andere korrosive Stoffe.
geeignet für
Anwendung
- Verbindungselemente zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem
- Im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion
Eigenschaften "fischer Montagewinkel PFAF 4 A4"
| Anzugsdrehmoment bei Schraubengüte ≥ 8.8: | 40 Nm |
|---|---|
| Breite: | 180,00 mm |
| Gewicht: | 4870,00 gr |
| Höhe: | 68,00 mm |
| Kollektion: | PFAF |
| Lastniveau: | Mittel |
| Länge: | 245,00 mm |
| Material: | A4 |
| Oberflächenschutz: | sonstige |
| Profi / DIY: | Profi |
| Typbezeichnung: | Verbindungselement |
| Volumen: | 2998,80 cm³ |
| Werkstoff: | rostfreier Stahl |
| Werkstoffgüte: | rost- und säurebeständiger Stahl |
Ähnliche Artikel
fischer Auslegerkonsole FCA 41/2,5 - 300
20,97 €*
Abonnement
9 Varianten verfügbar
Die Auslegerkonsole FCA ist als zweites Basiselement des Schienensystems FUS für die Befestigung von Installationen wie Rohrtrassen entlang der Wand geeignet. Die Auslegerkonsole wird durch die um 90° zueinander gedrehten Langlöcher in der Grundplatte direkt am Untergrund befestigt. fischer bietet Standardlängen von 200 - 1000 mm, ein Ablängen ist somit nicht notwendig. Dies spart Zeit und Kosten. Der Brandschutznachweis nach MLAR/EN13501 bietet ein Plus an Sicherheit.Abgestuftes Längensortiment.Unterschiedliche Lochgeometrie.Hohe Montageflexibilität.G9Der Brandprüfbericht nach MLAR/EN13501 garantiert objektiv geprüfte Funktionssicherheit.Das abgestufte Längensortiment lässt eine optimale Anpassung an die Anwendung zu.Die stabile Grundplatte der Konsole bietet einer belastbaren Konstruktion sicheren Halt.Die um 90° zueinander gedrehten Langlöcher der Grundplatte erlauben eine einfache Ausrichtung der Konsole.Die ausgeprägte Verzahnung in der Schiene bietet der Schiebemutter zur Aufnahme hoher Querlasten sicheren Halt z. B. bei der vertikalen Montage.geeignet fürAnwendungSchnelle und einfache Montage von z.B. Rohrtrassen entlang der Wand.Zur Anwendung im trockenen Innenbereich
fischer Trägerklammer TKL S ø 9
103,82 €*
Abonnement
4 Varianten verfügbar
Die fischer Trägerklammer TKLS ist die effiziente Befestigungslösung an Stahlträgern ohne Schweißen und Bohren. Die TKLS eignet sich für jede Art von Rohrleitungsbefestigung, insbesondere auch für Sprinklerrohrleitungen. Sie wird mit dem Einschlagkeil fixiert. Durch die Verzahnung kann die Trägerklammer am Stahlträger nicht verrutschen. Die Prüfzeichen VdS und FM garantieren Sicherheit bei der Montage. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.Prüfzeichen von VdS, FM und UL.Einfache Befestigung ohne Schweißen und Schrauben. Das spart Zeit und Kosten.Hohe Tragkraft durch massive Ausführung.Nachträgliche Höhenjustierung der Gewindestange dank Durchgangsbohrung.G9Die Bauform der TKLS mit Einschlagkeil erlaubt das Befestigen am Stahlträger ohne Schweißen und Bohren.Die Zähne der TKLS verhindern wirksam das Abrutschen vom Stahlträger.VdS- und FM-Zulassung garantieren objektiv geprüfte Funktionssicherheit.Die Ausführung der TKLS aus Stahlblech gewährleistet höchste Tragkraft.Die TKLS lässt eine Vormontage der Gewindestange zu und ermöglicht jederzeit eine nachträgliche Höhenregulierung.geeignet fürAnwendungAlle Arten von Befestigungen mittels Gewindestange an Stahlbauträgern mit geneigten Flanschinnenseiten bis zu 14%.Für VdS-Anlagen sind ab DN 65 Sicherungslaschen erforderlich.Zur Anwendung im trockenen Innenbereich.
Varianten ab 78,05 €*
fischer Halteklaue HK 41 12,5 nicht rostender Stahl A4
143,19 €*
Abonnement
2 Varianten verfügbar
Die fischer Halteklaue HK 41 ist ein Verbindungselement, das zur Stabilisierung des Schienenprofils eingesetzt wird. Die U-Form der Halteklaue verhindert wirksam das Aufbiegen des Profils. Ihre Form ermöglicht zudem die schnelle und einfache Durchsteckmontage. fischer bietet die HK 41 mit den Standardlochungen 8,5 mm, 10,5 mm, 12,5 mm oder 17 mm. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet. Der Brandschutznachweis bietet ein Plus an Sicherheit.Aus korrosionsgeschütztem Edelstahl A4 für den Außenbereich und korrosive Atmosphäre.Kein Aufbiegen des Profils.Einfache und schnelle Durchsteckmontage.G9Formschlüssige Verbindung mit der FUS-Schiene durch seitlich gebogene Konturen.Durch die Form der Halteklaue ist die Durchsteckmontage von Schienenprofilen einfach und schnell möglich.Brandschutzprüfung R120 & Muster-Leitungsanlagen-Richtlinie Prüfung MLAR R30.geeignet fürAnwendungMit der Halteklaue HK können stabile Verbindungen an den FUS-Profilen und beim Befestigen an den Untergrund erstellt werden.Zur Anwendung im Innen- und Außenbereich und in Umgebungen mit hoher Materialbeanspruchung durch Korrosion.

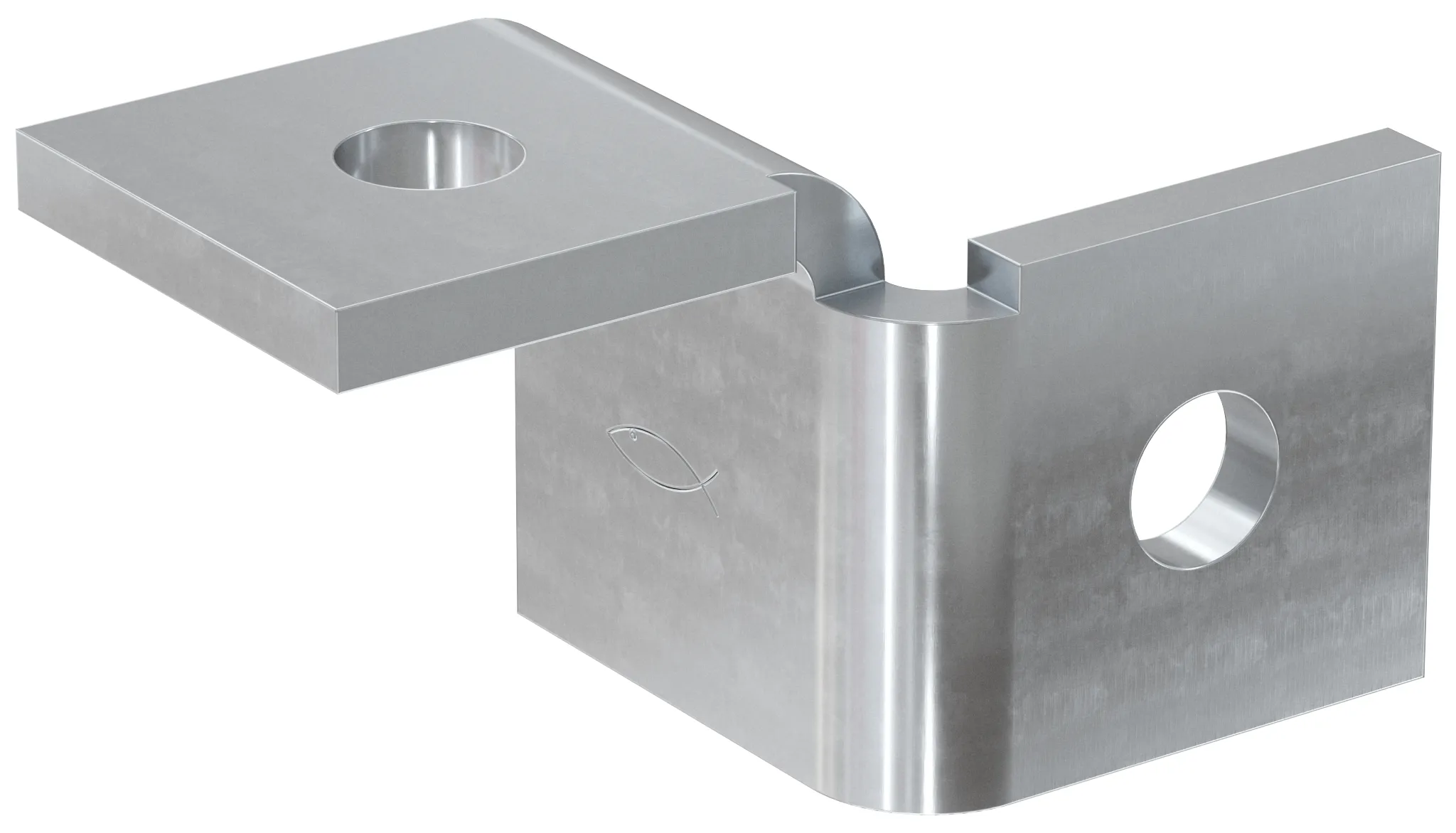

fischer Mehrdimensionaler Winkel FUF 180L feuerverzinkt
