fischer Massivrohrschelle FRSMN 219 - 226 mit Anschlussgewinde M16
Abbildung ähnlich
Die zweischraubige Rohrschelle ohne Schalldämmeinlage mit FM und VdS-Zulassung
Produktnummer:
356662_570135
Hersteller:
FISCHER
EAN:
4048962503692
Produktnummer:
356662_570135
fischer Massivrohrschelle FRSMN 219 - 226 mit Anschlussgewinde M16
Die fischer Massivrohrschelle FRSMN ist eine zweischraubige, galvanisch verzinkte Rohrschelle mit einer Doppelanschlussmutter und ab DN 300 mit einer M16 Anschlussmutter. Die Anschlussmuttern sind durchgesteckt bzw. rundumgeschweißt und erlauben eine Rohrbefestigung mit höherer Biegefestigkeit. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Damit können Rohrleitungen mit einem Außendurchmesser von 15 - 521 mm mit Gewinderohren im Innenbereich sicher befestigt werden. Die FM- und VdS-Zulassung garantiert eine objektiv geprüfte Sicherheit zum Einsatz in Sprinkleranlagen.
- FM- und VdS-Zulassung
- Doppelanschlussmutter durchgesteckt bzw. rundumgeschweißt
- Spannbereiche von 15 - 521 mm
G9
- FM- und VdS-Zulassung.
- Die FRSMN ohne Schalldämmeinlage ist optimal einsetzbar für Industrieanwendungen und Kunststoffrohre.
- Die Anschlussmuttern mit Kombigewinde gewährleisten Flexibilität auf der Baustelle.
- Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.
- Die Verlustsicherung der Schrauben gewährleistet eine problemlose Montage.
geeignet für
Anwendung

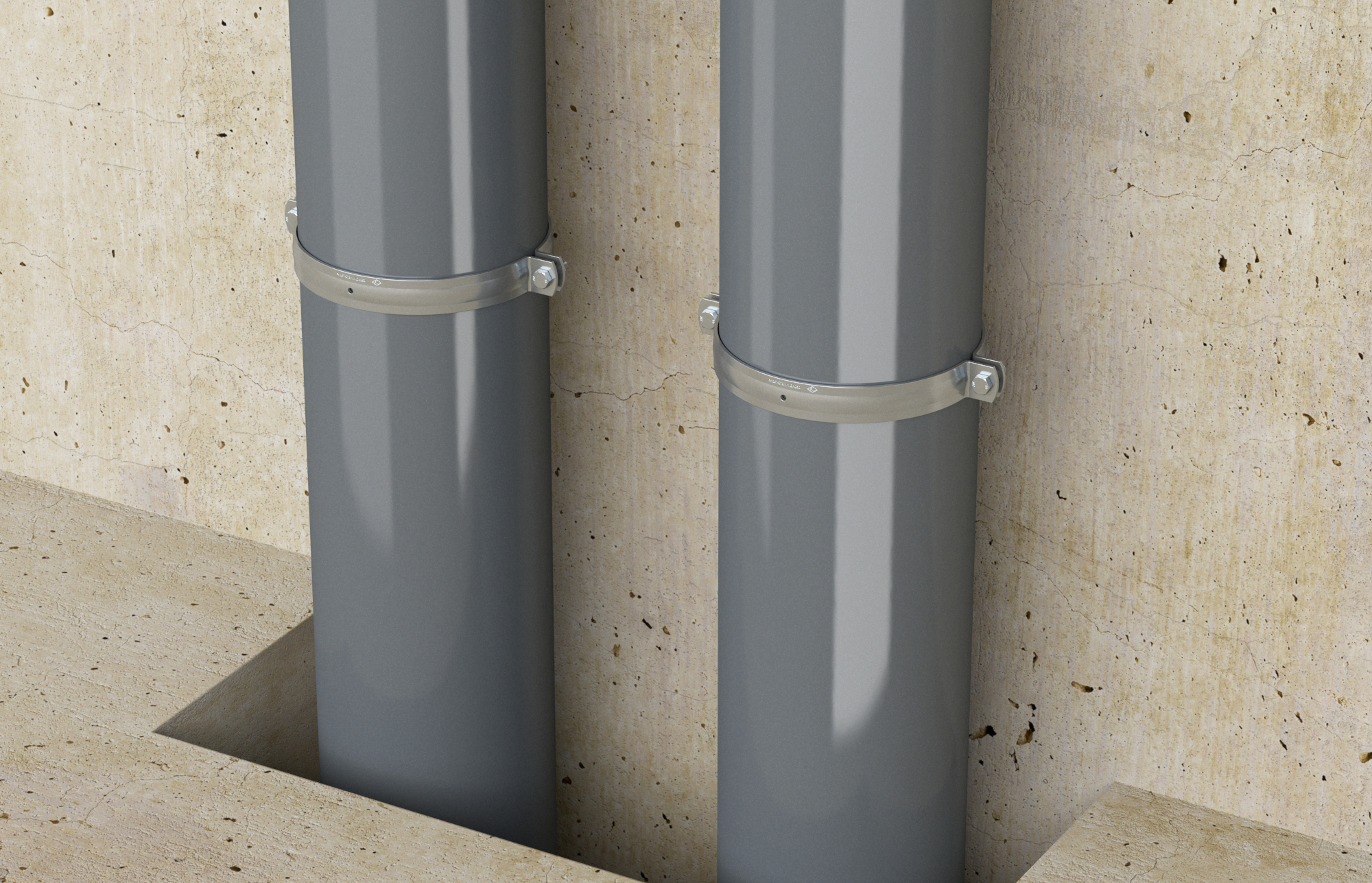

- Befestigung von Metall- oder Kunststoffrohrleitungen ohne Schallschutzanforderungen mit Gewindestangen oder Stockschrauben z. B. bei Industriebauten.
- Befestigen von Sprinklerrohrleitungen nach FM- und VdS-Richtlinien garantiert eine objektiv geprüfte Sicherheit zum Einsatz von Sprinkleranlagen.
- Zur Anwendung im trockenen Innenbereich.

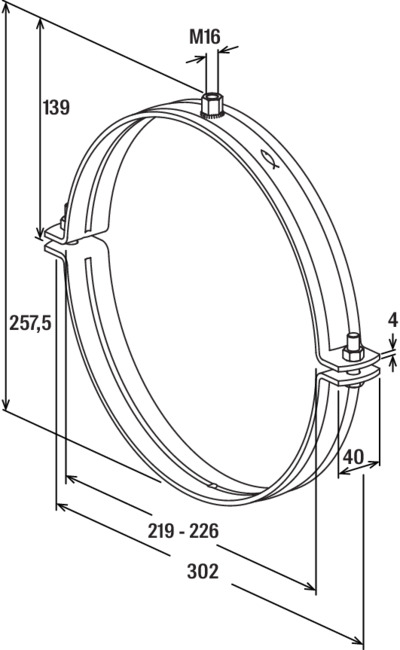

Eigenschaften "fischer Massivrohrschelle FRSMN 219 - 226 mit Anschlussgewinde M16"
| Anschlussgewinde: | M16 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Antrieb: | SW 19 |
| Art des Verschlusses: | doppelte Schraube |
| Breite: | 270,00 mm |
| Breite Schellenband: | 40 mm |
| Breite_y: | 302 mm |
| Breite x Stärke Schellenband: | 40 x 4,0 mm |
| Dämmeinlage: | keine Einlage |
| Einlagen: | ohne |
| Geeignet für Aluminiumrohre: | Nein |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Nein |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Nein |
| Geeignet für Kupferrohre: | Nein |
| Geeignet für Spiralrohre: | Nein |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Nein |
| Gewicht: | 12015,00 gr |
| Höhe: | 370,00 mm |
| Höhe_y: | 257.5 mm |
| Installationsdrehmoment: | 10 Nm |
| Kollektion: | FRSMN |
| Lastniveau: | Schwer |
| Länge: | 270,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 9 kN |
| Nenngröße: | 8 in |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Prüfzeichen: | VdS Anerkennung |
| Spannbereich: | 219 - 226 mm |
| Spannbereich von - bis: | 219 mm |
| Stärke Schellenband: | 4 mm |
| Typbezeichnung: | Massivrohrschelle |
| VdS-Anerkennung: | Ja |
| Verschlussschraube: | M12 |
| Volumen: | 26973,00 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
