fischer Lüftungskanalwinkel LKHS
Abbildung ähnlich
Abhängeelemente - Deckenabhänger Typen L und Z
Produktnummer:
356662_568672
Hersteller:
FISCHER
EAN:
4048962489705
Produktnummer:
356662_568672
fischer Lüftungskanalwinkel LKHS

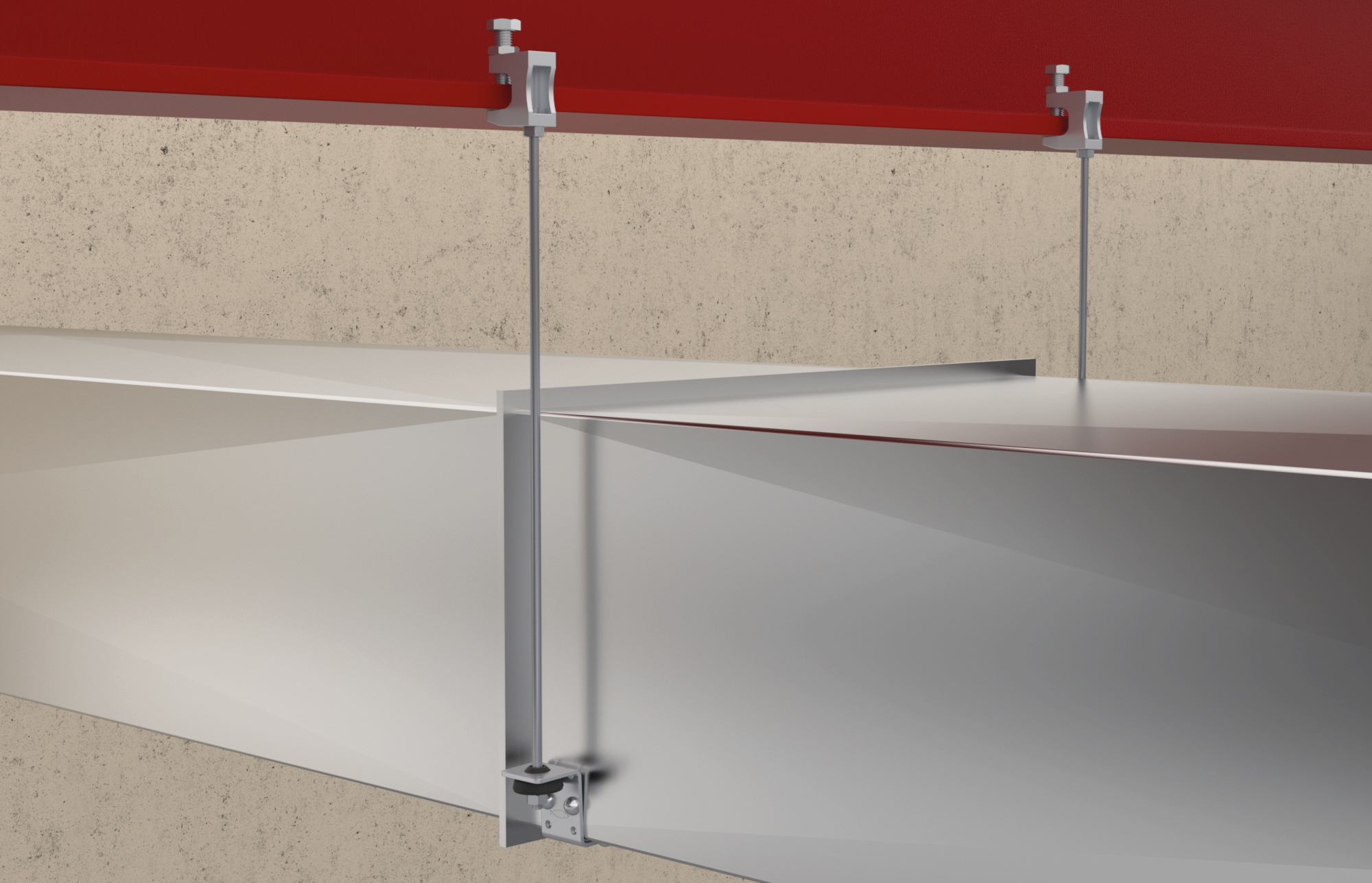

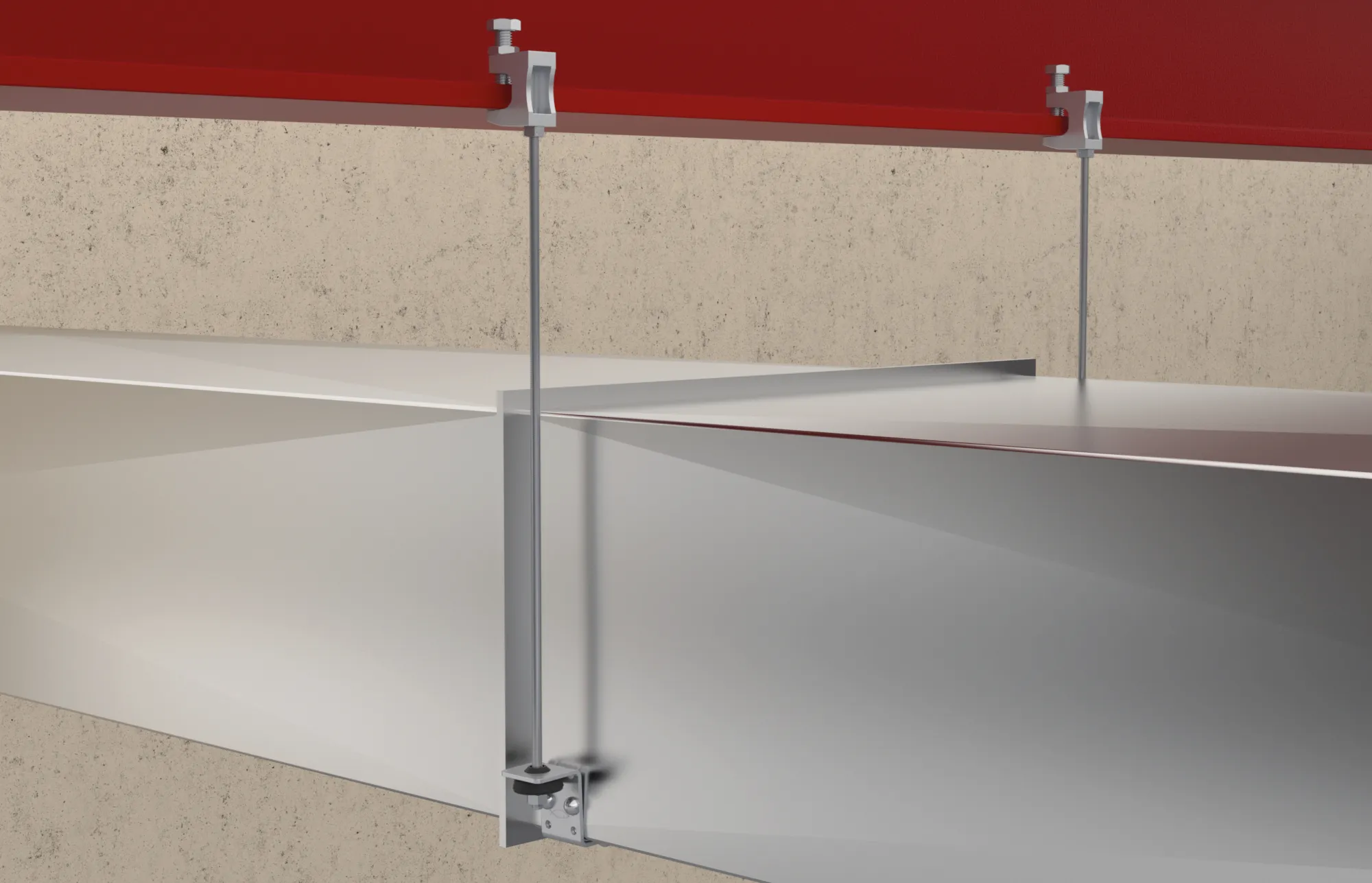

Der fischer Lüftungskanalwinkel LKHS ist ein Befestigungsbauteil mit Schalldämmelement zur Abhängung von Lüftungskanälen mit Gewindestange. Das Schalldämmelement vermindert die Übertragung der Vibrations- und Strömungsgeräusche. Die Mehrfachlochung der Deckenbefestiger ermöglicht eine einfache Befestigung mit Bohrschrauben oder Nieten. Das Durchgangsloch in den Lüftungskanalwinkeln erlaubt die einfache Ausrichtung und Höhenregulierung der Befestigung.
- Für Gewindestange M8 / M10.
- Schalldämmelement.
- Einfache Montage mit Blechschrauben.
G9
- Das Schalldämmelement der Deckenabhänger vermindert die Übertragung der Vibrations- und Strömungsgeräusche.
- Die Mehrfachlochung der Deckenbefestiger ermöglicht eine einfache und schnelle Befestigung mit Bohrschrauben oder Nieten.
- Das Durchgangsloch in den Deckenabhängern erlaubt die einfache Ausrichtung und Höhenregulierung der Befestigung.
geeignet für
Anwendung
- Befestigungsbauteil mit Schalldämmeinlage
- Zur Anwendung im trockenen Innenbereich.
- Die maximale empfohlene Last bei Verwendung von 4 LKHS erreicht 3,20 kN.
Eigenschaften "fischer Lüftungskanalwinkel LKHS"
| Ausführung: | gesteckt |
|---|---|
| Breite: | 180,00 mm |
| Form: | L-Form |
| Gewicht: | 4595,00 gr |
| Höhe: | 90,00 mm |
| Kollektion: | LKHS |
| Länge: | 280,00 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empf. statische Last (zentr. Zug): | 800 N |
| Mit Dämpfer: | Ja |
| Profi / DIY: | Profi |
| Rechteckiger Kanal: | Ja |
| Temperaturbereich: | -50° bis +110°C |
| Typbezeichnung: | Lüftungskanalwinkel |
| Volumen: | 4536,00 cm³ |
| Werkstoff: | Stahl |
| für Gewinde: | M8, M10 |
