fischer Konsolenset KSU - 500
Abbildung ähnlich
Die Komplett-Sets zur Befestigung von Klimaanlagen und anderen Geräten an Wänden.
Produktnummer:
356662_553734
Hersteller:
FISCHER
EAN:
4048962377897
Produktnummer:
356662_553734

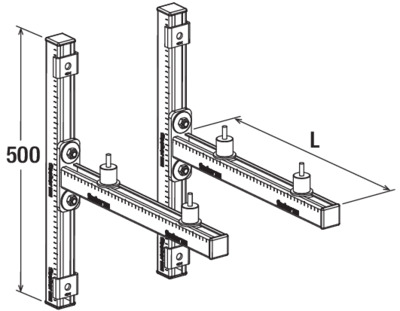

fischer Konsolenset KSU - 500
Die fischer Konsolensets KSU sind komplette Sets zur Befestigung von Klimaanlagen, Pumpen oder Ventilatoren an Wänden. Die Sets bestehen aus den fischer Montageschienen FUS 41, den Konsolen FCA 41 sowie Schiebemuttern und weiterem Zubehör. Geräte lassen sich jederzeit sehr einfach in der horizontalen als auch in der vertikalen ausrichten um die optimale Position der Geräte einzurichten. fischer bietet die Konsolensets KSU in unterschiedlicher Ausführung mit Auslegerkonsolen in den Längen von 450 - 600 mm an. Die Ausführung KSU-S enthält zusätzlich 4 Vibrationsdämpfer zur Reduzierung der Schallübertragung an das Gebäude. Die Komponenten der Sets mit galvanischer-Verzinkung sind aus hochwertigem Stahl hergestellt.
- Spart Zeit und Kosten bei der Montage durch bereits abgelängte Schienen und Zubehör.
- Einfache Montage durch flexible Ausrichtung.
- Korrosionsgeschützt durch galvanische Verzinkung.
G9
- Die KSU-Sets sind in zwei unterschiedlichen Varianten erhältlich: KSU ohne Schalldämmelement und KSU S mit Schalldämmelement.
- Die unterschiedlichen Längen der horizontalen Konsolen in Verbindung mit der FCN-Clix-P-Schiebemutter ermöglichen eine flexible Ausrichtung der Geräte und vereinfachen die Montage.
- Die integrierte FCN-Clix-P-Schiebemutter mit Schrauben zur Befestigung der Auslegerkonsolen vereinfacht die Montage und das Ausrichten.
- Alle Sets enthalten bereits vorgefertigte Schienen und Konsolen mit entsprechendem Zubehör zur Befestigung eines Gerätes an der Wand
geeignet für
Anwendung

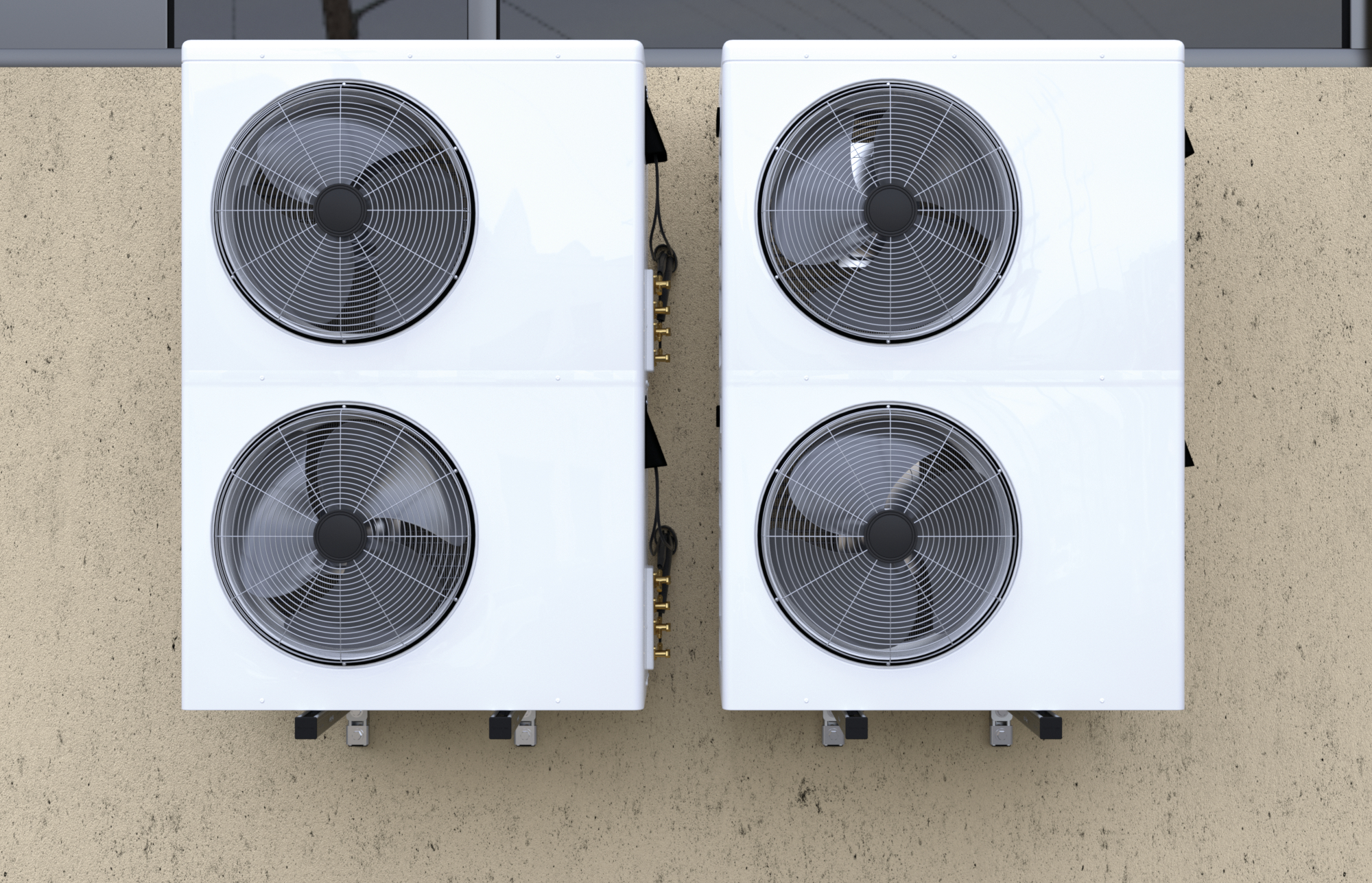

- Zur sicheren Befestigung von Klimaanlagen, Pumpen und Ventilatoren an Wänden mit oder ohne Schalldämmelement.
- Zur Anwendung im trockenen Innenbereich.
Eigenschaften "fischer Konsolenset KSU - 500"
| Breite: | 210,00 mm |
|---|---|
| Gewicht: | 6194,00 gr |
| Höhe: | 60,00 mm |
| Kollektion: | KSU |
| Lastniveau: | Leicht |
| Länge: | 680,00 mm |
| Länge_y: | 500 mm |
| Material: | Galvanisch verzinkter Stahl |
| Max. empfohlene Last bei Lastfall 1: | 0.9 kN |
| Max. empfohlene Last bei Lastfall 2: | 0.9 kN |
| Oberflächenschutz: | anodisiert/eloxiert |
| Profi / DIY: | Profi |
| Typbezeichnung: | Konsolenset |
| Volumen: | 8568,00 cm³ |
| Werkstoff: | Stahl |
