fischer Kälteschelle KFS 508
Abbildung ähnlich
Die Kälteschelle aus geschlossenem PUR-Schaum für große Rohrleitungen
Produktnummer:
356662_567804
Hersteller:
FISCHER
EAN:
4048962481280
Produktnummer:
356662_567804
fischer Kälteschelle KFS 508
Die fischer Kälteschelle KFS aus geschlossenem PUR-Schaum ist eine Rohrschelle mit Anschlussgewinde M16 bis M24. Die Ausführung mit zwei seitlich angeordneten Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Die eingeklebte Kautschukauflage reduziert zusätzlich den Montageaufwand. Damit können Rohrleitungen für die Kälte- und Klimatechnik mit einem Außendurchmesser von 273 - 609 mm und einer Dämmdicke von 60 mm mit einer oder zwei Gewindestangen, durch die Schraublöchern, sicher befestigt werden. Das altersbeständige Dämmmaterial sichert die optimale Funktion der Kälteschelle.
- Flexible Befestigung zentral oder durch Schraublöcher.
- Hohe Lastaufnahme durch stabile Konstruktion.
- Alterungsbständiges Material.
G9
- Die Kälteschelle KFS aus geschlossenem PUR-Schaum gewährt den Einsatz mit allen gängigen Dämmmaterialien.
- Die Konstruktion der Kälteschelle KFS mit außenliegenden Schraublöchern ermöglicht die Aufnahme hoher Lasten.
- Altersbeständiges Material sichert eine gleichbleibende Funktion der KFT.
- Die eingeklebte Kautschukauflage reduziert den Montageaufwand durch optimale Anpassung.
geeignet für
Anwendung
- Kälteleitungen
- Kühlleitungen
- Kaltgehende Medienleitungen
- Zur Anwendung im trockenen Innenbereich.

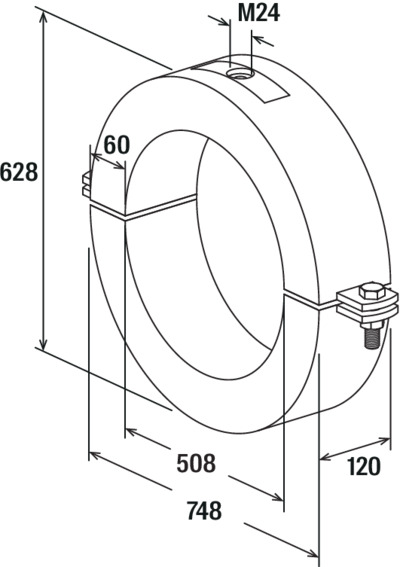

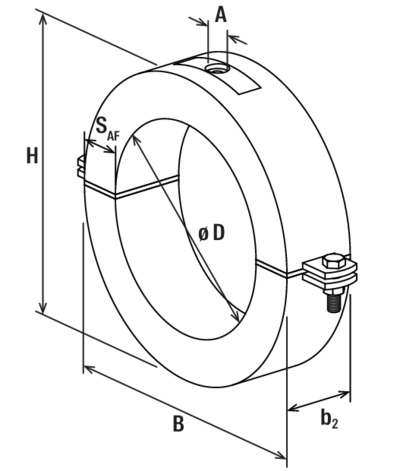

Eigenschaften "fischer Kälteschelle KFS 508"
| Anschlussgewinde: | M24 |
|---|---|
| Anschlussvorrichtung: | Innengewinde |
| Art des Verschlusses: | doppelte Schraube |
| Breite: | 670,00 mm |
| Breite_y: | 748 mm |
| Diffusionswiderstand: | 1000 µ |
| Dämmeinlage: | Kälteisolierung |
| Dämmstärke: | 60 mm |
| Einlagen: | sonstige |
| FM-Zulassung: | Nein |
| Geeignet für Aluminiumrohre: | Ja |
| Geeignet für Anzahl der Röhren: | 1 |
| Geeignet für Edelstahlrohre: | Ja |
| Geeignet für Gussrohre: | Ja |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Ja |
| Geeignet für Stahlrohre: | Ja |
| Geeignet für dünnwandige Rohre: | Ja |
| Gewicht: | 29420,00 gr |
| Höhe: | 125,00 mm |
| Höhe_y: | 628 mm |
| Innen-Ø: | 508 mm |
| Installationsdrehmoment: | 45 Nm |
| Kollektion: | KFS |
| Lastniveau: | Schwer |
| Länge: | 670,00 mm |
| Länge Dämmmaterial: | 120 mm |
| Material: | geschlossenzelliger Polyurethanschaum |
| Max. empf. statische Last (zentr. Zug): | 21 kN |
| Nenndurchmesser (etim): | DN 500 |
| Nenngröße: | 20 in |
| Oberflächenbehandlung: | sonstige |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Profi / DIY: | Profi |
| Rohdichte: | 250 kg/m³ |
| Spannbereich: | 508 mm |
| Spannbereich von - bis: | 508 mm |
| Typbezeichnung: | Kälteschelle |
| VdS-Anerkennung: | Nein |
| Verschlussschraube: | M16 |
| Volumen: | 56112,50 cm³ |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
