fischer Kälte-Festpunktschelle FFRC 114,3
Abbildung ähnlich
Festpunktrohrschelle mit Hartschaumisolierung zur Aufnahme von Rohrausdehnungen bei kaltgehenden Rohrleitungen
Produktnummer:
356662_567750
Hersteller:
FISCHER
EAN:
4048962480641
Produktnummer:
356662_567750
fischer Kälte-Festpunktschelle FFRC 114,3

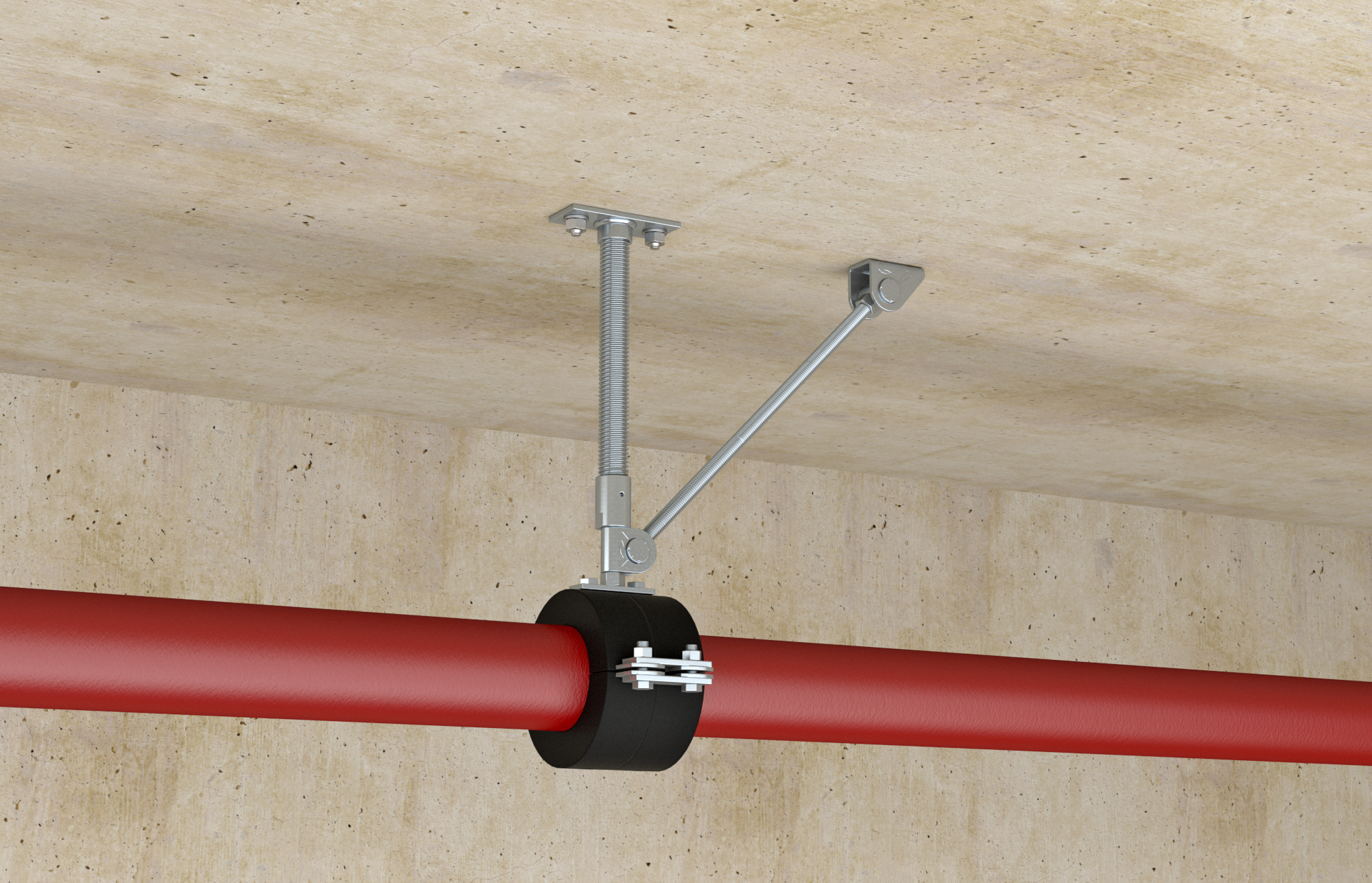

Die massive fischer Kälte-Festpunktschelle FFRC mit PUR Hartschaumisolierung und Metallkern eignet sich zur Befestigung von Rohren an Bauwerken. Die Kälte-Festpunktschelle FFRC kann sowohl auf die Festpunktsattel FFS-M oder FFS-H als auch auf die abgestrebten Festpunkte FFP montiert werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.
- Flexible Anwendung mit Festpunktsatteln und abgestrebten Festpunkten.
- Hohe Lastaufnahme durch stabile Konstruktion.
- Alterungsbeständiges Material.
G9
- Die Kälteschelle FFRC aus geschlossenem PUR-Schaum kann mit allen gängigen Dämmmaterialien eingesetzt werden.
- Die Konstruktion der Kälteschelle FFRC mit außenliegenden Schraublöchern und innenliegendem Schweißring ermöglicht die Aufnahme hoher Lasten.
- Das altersbeständige Material sichert eine gleichbleibende Funktion der FFRC.
- Die beigelegten Verbindungsplatten mit passenden Anschlusslöchern und Gewinden reduzieren den Montageaufwand durch eine optimale Anpassung.
- Die Kälte-Festpunktschelle FFRC kann sowohl auf den Festpunktsatteln FFS-M oder FFS-H als auch auf den abgestrebten Festpunkten FFP montiert werden.
geeignet für
Anwendung
- Kälteleitungen
- Kühlleitungen
- Kaltgehende Medienleitungen
Eigenschaften "fischer Kälte-Festpunktschelle FFRC 114,3"
| Anschlussgewinde: | M16 |
|---|---|
| Breite: | 290,00 mm |
| Breite_y: | 274 mm |
| Druckfestigkeit mPa: | 3.96 mPa |
| Dämmstärke: | 40 mm |
| Einlagen: | sonstige |
| FM-Zulassung: | Nein |
| Geeignet für Aluminiumrohre: | Nein |
| Geeignet für Edelstahlrohre: | Nein |
| Geeignet für Gussrohre: | Nein |
| Geeignet für Kunststoffrohre: | Ja |
| Geeignet für Kupferrohre: | Ja |
| Geeignet für Spiralrohre: | Nein |
| Geeignet für Stahlrohre: | Nein |
| Gewicht: | 5090,00 gr |
| Höhe: | 155,00 mm |
| Höhe_y: | 212 mm |
| Installationsdrehmoment (Gewindeplatte): | 20 Nm |
| Installationsdrehmoment (Verbindungsschrauben): | 20 Nm |
| Kollektion: | FFRC |
| LPCB-Prüfung: | Nein |
| Lastniveau: | Schwer |
| Länge: | 300,00 mm |
| Länge Dämmmaterial: | 120 mm |
| Max. empf. Last (zentr. Zug): | 6.9 kN |
| Max. empf. axiale Last: | 4 kN |
| Max. empf. statische Last (zentr. Zug): | 4 kN |
| Nenndurchmesser (etim): | DN 100 |
| Nenngröße: | 4 in |
| Oberflächenbehandlung: | unbehandelt |
| Oberflächenschutz: | sonstige |
| Profi / DIY: | Profi |
| Rohdichte: | 250 kg/m³ |
| Spannbereich: | 114,3 mm |
| Temperaturbereich: | -50° bis +105°C |
| Temperaturbeständigkeit: | -50 °C |
| Typbezeichnung: | Kälte-Festpunktschelle |
| UL-Zulassung vorhanden: | Nein |
| VdS-Anerkennung: | Nein |
| Volumen: | 13485,00 cm³ |
| Werkstoff: | Kunststoff |
| Werkstoffgüte: | sonstige |
| Wärmeleitfähigkeit (bei 0 °C): | 0,045 W/(m*K) |
